Установки поверочные автоматизированные АПУ-011, ГРСИ 79150-20
Номер госреестра:
79150-20
Наименование СИ:
Установки поверочные автоматизированные
Обозначение типа:
АПУ-011
Производитель:
ООО "ПК Энергоучет", Белгородская обл., пос.Северный
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.09.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 78227
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные автоматизированные АПУ-011
Назначение средства измерений
Установки поверочные автоматизированные АПУ-011 предназначены для измерений,
воспроизведения, хранения и передачи единиц объемного расхода и объема жидкости в потоке,
а также количества теплоты.
Описание средства измерений
Принцип действия установок поверочных автоматизированных АПУ-011 при измерении
объемного расхода и объема жидкости в потоке основан на циркуляции жидкости через
эталонные расходомеры-счетчики из состава установки. Жидкость из накопительного бака
через систему задвижек поступает в гидравлический тракт установки с установленными
эталоннымирасходомерами-счетчиками,показаниякоторыхрегистрируютсясистемой
обработки информации. Для измерений количества теплоты установки имеют в своем составе
термостаты с эталонными преобразователями температуры и тепловычислитель. Термостаты из
состава установки обеспечивают воспроизведение необходимого значения температуры
теплоносителя, имитируя подающий и обратный трубопровод в системе учета тепловой
энергии. Электрические сигналы, поступающие от эталонных расходомеров-счетчиков и
эталонных преобразователей температуры, на основании которых посредством алгоритмов
программного обеспечения вычисляется количество теплоты, регистрируются системой
обработки информации.
Установки поверочные автоматизированные АПУ-011 состоят из следующих основных
частей:
– монтажных рам для крепления элементов установки;
–
системы сбора жидкости, включающую в себя сборный бак и запорный кран;
–
системы создания напора, включающую в себя запорные краны, фильтра грубой
очистки, обратные клапаны, насосы, резинового компенсатора;
–
системы диаэрации и стабилизации расхода, включающую в себя ресивер фильтрации
высокочастотных колебаний жидкости, ресивер фильтрации взвешенных в жидкости пузырьков
воздуха, запорный кран, электрический клапан, реле давления, датчик уровня;
– системы рабочих эталонов, включающую в себя эталонные расходомеры-счетчики
жидкости, преобразователи давления и преобразователи температуры, запорные краны,
электрические клапаны, устройство контроля закрытия вентилей, резиновый компенсатор. В
качестве эталонных расходомеров-счетчиков жидкости применяются расходомеры-счетчики
электромагнитные Sitrans FM изготавливаемые фирмой «Siemens S.A.S.», Франция. В качестве
преобразователей давления применяются преобразователи давления с диапазоном измерений
давления от 0 до 0,4 МПа с пределами допускаемой приведенной погрешности измерений не
более ± 0,25 %;
–
системы рабочей линии, включающую в себя зажимное устройство, рабочий участок,
комплект проставок для зажима поверямых приборов, обратный клапан,
устройство контроля закрытия вентилей, датчики давления и датчики температуры, фильтр
грубой очистки и поддон;
– системы поверки теплосчетчиков (для установок поверочных автоматизированных
АПУ-011 модификации Т), включающую в себя тепловычислитель, эталонные преобразователи
температурысдиапазономизмеренийтемпературыот0
до плюс 150 °С с пределами допускаемой абсолютной погрешности измерений температуры не
более ± 0,02 °С, низкотемпературные печи (термостаты). В качестве тепловычислителя
применяется вычислитель количества теплоты ВКТ-9 (регистрационный номер 67373-17);
Лист № 2
Всего листов 8
– системы обработки информации, включающую в себя контроллеры для сбора
информации от всех исполнительных узлов, эталонных и поверяемых средств измерений, а
также персональный компьютер с автоматизированным рабочим местом оператора Система
обработки информации обеспечивает обработку измерительной информации, управление
запорной арматурой, архивирование и хранение данных, а также формирование отчетов.
–
системы поддержки и регулировки давления, включающую в себя электрические
клапаны и регулируемые запорные краны;
–
соединительных трубопроводов;
Для контроля технологических параметров (контроля температуры и давления
жидкости) в установках поверочных автоматизированных АПУ-011 используются средства
измерений утвержденного типа.
Установки изготавливаются в двух модификациях: стандартная модификация (без
дополнительного буквенного обозначения) – предназначена для измерений, хранения и
передачи единиц объемного расхода и объема жидкости в потоке и модификация Т –
предназначена для измерений, хранения и передачи единиц объемного расхода и объема
жидкости в потоке, а также количества теплоты.
Установки модификации Т предназначены для проведения поверки и испытаний в целях
утверждениятипатеплосчетчиковклассовточности1,2и3всоответствии
с ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические
условия.
Модификация установок поверочных автоматизированных АПУ-011 обозначается и
маркируется следующим образом:
Установка поверочная автоматизированная АПУ-011/АБ,
гдеА– индекс характеризует диапазон измерений объемного расхода и
объема жидкости в потоке. Допустимые значения:
45 – диапазон измерений от 0,003 до 45 м
3
/ч;
70 – диапазон измерений от 0,015 до 70 м
3
/ч;
120 – диапазон измерений от 0,015 до 120 м
3
/ч;
180 – диапазон измерений от 0,03 до 180 м
3
/ч;
280 – диапазон измерений от 0,03 до 280 м
3
/ч.
Б– индекс характеризует модификацию установки. При отсутствии
буквенногосимволанаданнойпозициивмаркировке
обозначает стандартную модификацию, при наличии на данной
позиции буквенного символа «Т» обозначает модификацию Т.
ОбщийвидустановокповерочныхавтоматизированныхАПУ-011приведен
на рисунке 1.
Пломбировкаотнесанкционированногодоступаинанесениезнакаповерки
осуществляется в соответствии с описанием типа средств измерений, входящих в состав
установок.
Лист № 3
Всего листов 8

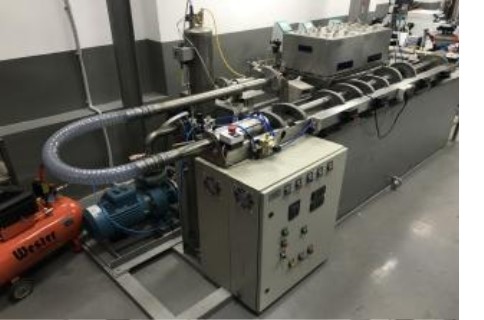

Установки поверочные автоматизированные
АПУ-011 модификации Т

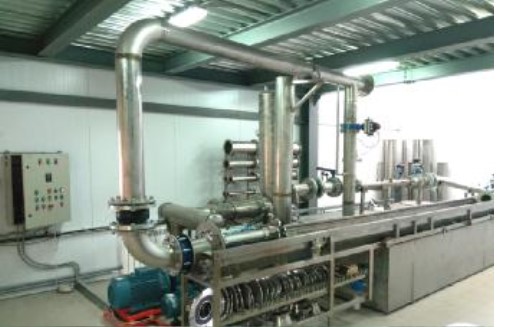

Установки поверочные автоматизированные
АПУ-011 стандартной модификации
Рисунок 1 – Общий вид установок поверочных автоматизированных АПУ-011
Программное обеспечение
Программное обеспечение установок поверочных автоматизированных АПУ-011
автономное.
Функциипрограммногообеспечения:обработкаизмерительнойинформации,
получаемойот средствизмерений,входящихвсоставустановок поверочных
автоматизированных АПУ-011, формирование отчетов измерений и управление процессом
измерений.
Защита от несанкционированного доступа осуществлена разграничением прав доступа
посредством паролей доступа.
Уровень защиты программного обеспечения установок соответствует уровню «средний»
согласно Р 50.2.077-2014.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Установки поверочные автоматизированные АПУ-011/45T
Идентификационное наименование ПОАПУ-011/45T
Номер версии (идентификационный номер) ПО*, не ниже 1.0.0.0
Цифровой идентификатор (контрольная сумма)* –
Алгоритм вычисления цифрового идентификатора CRC 16
Установки поверочные автоматизированные АПУ-011/45
Идентификационное наименование ПОАПУ-011/45
Номер версии (идентификационный номер) ПО*, не ниже 1.0.0.0
Цифровой идентификатор (контрольная сумма)* –
Алгоритм вычисления цифрового идентификатора CRC 16
Установки поверочные автоматизированные АПУ-011/70T
Идентификационное наименование ПОАПУ-011/70T
Номер версии (идентификационный номер) ПО*, не ниже 1.0.0.0
Цифровой идентификатор (контрольная сумма)* –
Алгоритм вычисления цифрового идентификатора CRC 16
Лист № 4
Всего листов 8
Продолжение таблицы 1
Идентификационные данные (признаки) Значение
Установки поверочные автоматизированные АПУ-011/70
Идентификационное наименование ПОАПУ-011/70
Номер версии (идентификационный номер) ПО*, не ниже 1.0.0.0
Цифровой идентификатор (контрольная сумма)* –
Алгоритм вычисления цифрового идентификатора CRC 16
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО АПУ-011/120T
Номер версии (идентификационный номер) ПО*, не ниже 1.0.0.0
Цифровой идентификатор (контрольная сумма)* –
Алгоритм вычисления цифрового идентификатора CRC 16
Установки поверочные автоматизированные АПУ-011/120
Идентификационное наименование ПОАПУ-011/120
Номер версии (идентификационный номер) ПО*, не ниже 1.0.0.0
Цифровой идентификатор (контрольная сумма)* –
Алгоритм вычисления цифрового идентификатора CRC 16
Установки поверочные автоматизированные АПУ-011/180T
Идентификационное наименование ПОАПУ-011/180T
Номер версии (идентификационный номер) ПО*, не ниже 1.0.0.0
Цифровой идентификатор (контрольная сумма)* –
Алгоритм вычисления цифрового идентификатора CRC 16
Установки поверочные автоматизированные АПУ-011/180
Идентификационное наименование ПОАПУ-011/180
Номер версии (идентификационный номер) ПО*, не ниже 1.0.0.0
Цифровой идентификатор (контрольная сумма)* –
Алгоритм вычисления цифрового идентификатора CRC 16
Установки поверочные автоматизированные АПУ-011/280T
Идентификационное наименование ПОАПУ-011/280T
Номер версии (идентификационный номер) ПО*, не ниже 1.0.0.0
Цифровой идентификатор (контрольная сумма)* –
Алгоритм вычисления цифрового идентификатора CRC 16
Установки поверочные автоматизированные АПУ-011/280
Идентификационное наименование ПОАПУ-011/280
Номер версии (идентификационный номер) ПО*, не ниже 1.0.0.0
Цифровой идентификатор (контрольная сумма)* –
Алгоритм вычисления цифрового идентификатора CRC 16
* – номер версии (идентификационный номер) ПО и цифровой идентификатор (контрольная
сумма) указывается в паспорте установки
Метрологические и технические характеристики
указано в таблице 3
от + 5 до + 150
Значение
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазонизмеренийобъемногорасхода
жидкости, м
3
/ч
от 0 до + 150
Диапазон измерений температуры жидкости, °С
Диапазон воспроизведения температуры жидкости
1),
2)
, °С
Лист № 5
Всего листов 8
от + 2 до + 140
указано в таблице 3
± 0,12
± 0,5
± 0,01
Пределы допускаемой относительной погрешности
вычисления количества теплоты
1)
, %
Значение
Продолжение таблицы 2
Наименование характеристики
Диапазонвоспроизведенияразноститемператур
жидкости
1), 2)
, °С
Диапазонизмеренийизбыточногодавления
жидкости
1)
, МПа
Диапазон измерений количества теплоты
1)
, ГДж
от 0 до 0,4
от 0 до 10
7
Пределы допускаемой относительной погрешности
при измерении объемного расхода и объема жидкости
в потоке, %
Пределыдопускаемойабсолютнойпогрешности
канала измерений температуры,
1)
°С
Пределы допускаемой приведеннойк верхнему
пределу измерений погрешности канала измерений
избыточного давления жидкости
1)
, %
Пределы допускаемой относительной погрешности
измерений интервалов времени
1)
, %
ПР
Δttt
±
0,5+
Δt
min
+
Δt
1
+
Δt
2
100
+δ
12
____________
1)
– характеристиканормированадляустановокповерочныхавтоматизированных
АПУ-011 модификации Т;
2)
– диапазонвоспроизведения температуры жидкостизависит от комплектациии
указывается в паспорте установки.
Δt
min
– минимальнаяизмеряемаятепловычислителемразностьтемператур, °С(в
соответствии с описанием типа тепловычислителя принимают равным 2 °С);
Δt– разность температур жидкости в двух термостатах, входящих в состав установки
поверочной автоматизированной АПУ-011;
Δt
1
– пределы допускаемой абсолютной погрешности канала измерений температуры при
измерении температуры жидкости в первом термостате, °С;
t
1
– измеренное значение температуры жидкости в первом термостате, °С;
Δt
2
– пределы допускаемой абсолютной погрешности канала измерений температуры при
измерении температуры жидкости во втором термостате, °С;
t
2
– измеренное значение температуры жидкости во втором термостате, °С;
δ
ПР
– пределы допускаемой относительной погрешности установки при измерении
объемного расхода и объема жидкости в потоке, %.
Лист № 6
Всего листов 8
Диапазон измерений
объемного расхода*, м /ч
АПУ-011/45(Т)
АПУ-011/70(Т)
АПУ-011/120(Т)
АПУ-011/180(Т)
АПУ-011/280(Т)
Таблица 3 – Диапазон измерений объемного расхода жидкости, пределы допускаемой
относительной погрешности при измерении объемного расхода и объема жидкости в потоке
Пределы допускаемой относительной
Модификация
3
погрешности при измерении объемного
расхода и объема жидкости в потоке, %
Св. 0,020 до 45± 0,3
от 0,003 до 0,020 включ. ± 0,5
Св. 0,060 до 70 ± 0,3
от 0,015 до 0,060 включ. ± 0,5
Св. 0,060 до 120 ± 0,3
от 0,015 до 0,060 включ. ± 0,5
Св. 0,15 до 180 ± 0,3
от 0,0 3 до 0,15 включ. ± 0,5
Св. 0,15 до 280 ± 0,3
от 0,03 до 0,15 включ.± 0,5
*диапазон измерений объемного расхода жидкости установок поверочных автоматизированных
АПУ-011 состоит из двух поддиапазонов измерений объемного расхода жидкости.
Таблица 4 – Основные технические характеристики
Наименование характеристикиЗначение
Измеряемая среда вода трубопроводная очищенная
Наличие свободного газа в измеряемой среде не допускается
Температура измеряемой среды, °С от +15 до + 25
Давление измеряемой среды, МПа, не более 0,4
Параметры входных сигналов:
– частотно-импульсный, Гцот 10 до 5000
Параметры выходных сигналов:
– цифровой выход, протоколRS-485 с поддержкой протокола
Modbus RTU
Параметры электрического питания:
– напряжение переменного тока, Вот 198 до 242;
от 342 до 408
– частота переменного тока, Гцот 49 до 51
Потребляемая мощность, кВ·А, не более 25*
Габаритные размеры, мм, не более указано в таблице 5
Масса, кг, не более указано в таблице 5
Условия эксплуатации:
– температура окружающей среды, °Сот + 15 до + 25
– относительная влажность окружающей среды, % от 30 до 80
– атмосферное давление, кПаот 84 до 106,7
Средняя наработка на отказ, ч 38000
Средний срок службы, лет, не менее 15
* – указана максимальная потребляемая мощность от трехфазной сети переменного тока 380 В.
Лист № 7
Всего листов 8
Габаритные размеры, мм, не более
Модификация
Масса, кг, не более
Таблица 5 – Габаритные размеры и масса установок поверочных автоматизированных АПУ-011
АПУ-011/45
длина ширина высота
3000 1600 1200
2470
АПУ-011/45Т
АПУ-011/70
АПУ-011/70Т
АПУ-011/120
АПУ-011/120Т
АПУ-011/180
АПУ-011/180Т
АПУ-011/280
АПУ-011/280Т
3000160012002500
4000160012003170
4000180012004500
5500180015005170
5500180015005200
6000180016006970
6000180016007000
7500180016006970
7500180016007000
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на корпусе установки, методом,
принятым у изготовителя, и на титульные листы руководства по эксплуатации и паспорта
типографским способом.
Комплектность средства измерений
Таблица 6 – Комплектность средства измерений
Наименование
Установка поверочная автоматизированная
Руководство по эксплуатации
Обозначение
АПУ-011
В7.763.00.00.000 РЭ
Количество
1 шт.
1 экз.
В7.763.00.00.000 ПС1 экз.
–1 комп.
Паспорт
Комплектэксплуатационныхдокументовна
составные части установки
Методика поверки
МП 1099-1-20201 экз.
Поверка
осуществляетсяподокументуМП1099-1-2020«ГСИ.Установкиповерочные
автоматизированные АПУ-011. Методика поверки», утвержденному ВНИИР – филиалом
ФГУП «ВНИИМ им. Д.И. Менделеева» 27.03.2020.
Основные средства поверки:
–рабочий эталон единицы объемного расхода и объема жидкости в потоке 1-го
разряда всоответствиисГПС(часть1),утвержденнойприказомРосстандарта
от 7 февраля 2018 г. № 256;
–рабочий эталон единицы частоты 4-го разряда в диапазоне воспроизведения частот
от 10 до 5000 Гц в соответствии с ГПС, утвержденной приказом Росстандарта
от 31 июля 2018 г. № 1621;
–средства поверки в соответствии с документами на поверку средств измерений,
входящих в состав установок поверочных автоматизированных АПУ-011.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знакповеркинаноситсянасвидетельствооповеркеустановокповерочных
автоматизированных АПУ-011, а также в соответствии с требованиями, изложенными в
описаниях типа на все средства измерений, входящие в состав установок поверочных
автоматизированных АПУ-011.
Лист № 8
Всего листов 8
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к установкам
поверочным автоматизированным АПУ-011
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости
Методика осуществления коммерческого учета тепловой энергии, теплоносителя,
утвержденная приказом Минстроя России от 17 марта 2014 г. № 99/пр (зарегистрирован
Минюстом России 12 сентября 2014 г., регистрационный № 34040)
ТУ 4213-228-83603664-2019Автоматизированныеповерочныеустановки
АПУ-011. Технические условия
Изготовитель
Обществосограниченнойответственностью«ПКЭнергоучет»
(ООО «ПК Энергоучет»)
ИНН 3123177998
Юридический адрес: 308519, Белгородская обл., Белгородский р-н. пос. Северный,
ул. Березовая, д.1/11
Адрес:308519,Белгородскаяобл.,Белгородскийр-н.пос.Северный,
ул. Березовая, д.1/1
Телефон: +7 (4722) 20-25-87, 20-25-88
Е-mail:
Web-сайт:
филиал
научно-
области
Испытательный центр
Всероссийскийнаучно-исследовательскийинститутрасходометрии–
Федеральногогосударственногоунитарного предприятия «Всероссийский
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А
Телефон: +7 (843) 272-70-62, факс: +7 (843) 272-00-32
E-mail:
Web-сайт:
Регистрационный номер RA.RU.310592 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 17020-00 | Стенды для контроля и регулировки углов установки колес автомобилей | Robolid, Electra, Bora | Фирма "Simpes Faip S.p.A.", Италия | 1 год | Перейти |
| 8081-80 | Установки комплексные измерительные с базовым блоком ББ1/3 | К2-42 | П/я В-2150 ( БелВАР), Беларусь, г.Минск | Нет данных | Перейти |
| 72425-18 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПАО "Тамбовская энергосбытовая компания" | Нет данных | ООО "Автоматизированные системы в энергетике", г.Владимир | 4 года | Перейти |
| 54122-13 | Системы автоматизированные измерительные | ТЕСТ-1206 | ООО "VXI-Системы", г.Москва | 1 год | Перейти |
| 29520-05 | Системы информационно-измерительные автоматизированные | САУР | ООО "М-ЕВРОКОМ", г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
