Устройства для измерений углов установки колес автомобилей DWA2500, DWA2500 LIGHT, DWA3500, DWA3500 LIGHT, ГРСИ 79147-20
Номер госреестра:
79147-20
Наименование СИ:
Устройства для измерений углов установки колес автомобилей
Обозначение типа:
DWA2500, DWA2500 LIGHT, DWA3500, DWA3500 LIGHT
Производитель:
Фирма "CEMB S.p.A.", Италия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.09.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 78224
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства для измерений углов установки колес автомобилей DWA2500,
DWA2500 LIGHT, DWA3500, DWA3500 LIGHT
Назначение средства измерений
Устройства для измерений углов установки колес автомобилей DWA2500, DWA2500
LIGHT, DWA3500
, DWA3500 LIGHT
(далее – устройства) предназначены для измерений углов
установки управляемых и неуправляемых колес автомобилей.
Устройства обеспечивают измерение следующих параметров:
- углов развала колес;
- углов индивидуального схождения колес.
Описание средства измерений
Действие устройств основано на измерении угловых параметров, определяющих
положениеколесавтомобилей,спомощьювидеокамер,считывающихположение
светоотражающих мишеней.
Процесс измерений осуществляется путем обработки измерительной информации,
получаемой путем импульсного освещения излучателями специальных мишеней, размещаемых
на колесах автомобиля, и считывания видеокамерами отраженных от мишеней импульсов
излучения.
Управление процессом измерений, обработка и выдача результатов измерений
проводится с помощью стандартного персонального компьютера, размещенного в приборной
стойке.
В память персонального компьютера устройств заложена база данных на большое
количество моделей автомобилей. База данных содержит также схемы регулировок
соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.
Устройства обеспечивают одновременный контроль углового положения в пространстве
всех четырех колес автомобиля.
В процессе диагностического контроля обеспечивается непрерывный съем информации
обугловомположенииколессграфическимотображениемрежимовконтроляи
автоматическойоценкойпараметровнасоответствиеустановленнымв технической
документации нормам.
Устройства конструктивно состоят из передвижной приборной стойки (поставляется в
соответствии с заказом потребителя), четырех светоотражающих мишеней и стойки с
видеокамерами. В комплект устройств DWA2500 и DWA3500 входит приборной стойки
устройств входит персональный компьютер, клавиатура и компьютерная мышь.
Устройства выпускаются в четырех модификациях: DWA2500, DWA2500 LIGHT,
DWA3500, DWA3500 LIGHT, которые отличаются габаритными размерами, массой и
исполнением приборной стойки, наличием персонального компьютера.
Общий вид устройств представлен на рисунках 1 - 3.
Общий вид маркировочной таблички устройств представлен на рисунке 4
Лист № 2
Всего листов 5
Рисунок 1 - Общий вид устройств для
измерений углов установки колес
автомобилей DWA2500
Рисунок 2 - Общий вид устройств для
измерений углов установки колес
автомобилей DWA3500

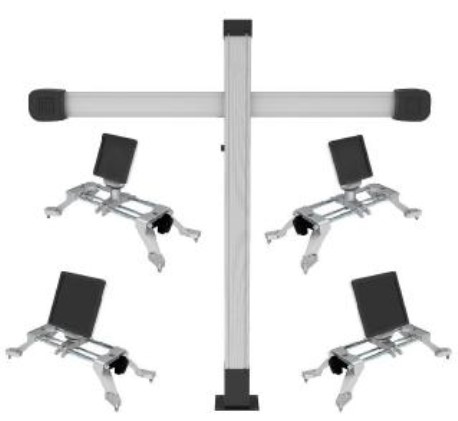

Рисунок 3 - Общий вид устройств для измерений
углов установки колес автомобилей DWA2500
LIGHT, DWA3500 LIGHT

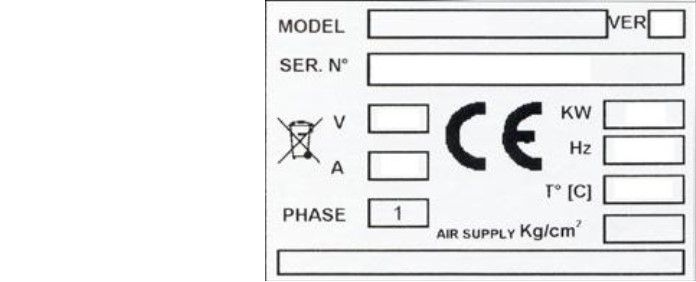

Рисунок 4 - Общий вид маркировочной
таблички устройств для измерений углов
установки колес автомобилей
Лист № 3
Всего листов 5
Пломбирование устройств для измерений углов установки колес автомобилей
DWA2500, DWA2500 LIGHT, DWA3500, DWA3500 LIGHT не предусмотрено.
Программное обеспечение
Устройства имеют программное обеспечение (далее –ПО), устанавливаемое на ПК,
предназначенный для управления функциональными возможностями устройств, проведения
измерений и обработки их результатов. Программное обеспечение предустанавливается на ПК,
входящий в комплектность средства измерений, и может быть установлено на другой ПК, с
помощью компакт-диска.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Конструкция
стендов исключает возможность несанкционированного влияния на ПО и измерительную
информацию путём применения паролей различного уровня доступа.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО ПО
Номер версии (идентификационный номер) ПОSw v.3.1c
Цифровой идентификатор ПО5f5d21be4ef1176c8ac21b53f98ab91a
Алгоритм вычисления цифрового идентификатора ПО MD5
Метрологические и технические характеристики
Значение
10
2
Таблица 2 – Метрологические характеристики
Наименование характеристики
Углы развала колес
Диапазон измерений, °
Пределы допускаемой абсолютной погрешности измерений, ’
Индивидуальный угол схождения колес
Диапазон измерений, °
Пределы допускаемой абсолютной погрешности измерений, ’
12,5
2
Значение
DWA2500DWA3500
160×160×70/225×225×70 160×160×70/225×225×70
2760×440×2743 2760×610×2800
Таблица 3 – Технические характеристики
Наименование характеристики
Модификация
Габаритные размеры (Д×Ш×В), мм, не более
- светоотражающие мишени
- стойка с видеокамерами
Масса, кг, не более
- светоотражающие мишени
- стойка с видеокамерами
0,2 0,2
240 270
Модификация
Продолжение таблицы 3
Наименование характеристики
Значение
DWA2500 LIGHT,
DWA3500 LIGHT
160×160×70/225×225×70
2760×2800×270
Габаритные размеры (Д×Ш×В), мм, не
более
- светоотражающие мишени
- стойка с видеокамерами
Масса, кг, не более
- светоотражающие мишени
- стойка с видеокамерами
0,2
140
Лист № 4
Всего листов 5
Значение
от +15 до +35
Таблица 4 – Технические характеристики
Наименование характеристики
Диапазон рабочих температур, °С
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
220
+22
-33
50±1
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати и на приборную
стойку методом наклеивания.
Комплектность средства измерений
Обозначение
Количество
-
1 шт.
-
-
-
-
-
-
-
МП АПМ 63-19
1 шт.
1 шт.
2 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Таблица 5 - Комплектность средства измерений
Наименование
Устройство для измерений углов установки осей и колес
автомобилей (модификация в соответствии с заказом
потребителя)
Персональный компьютер с устройствами ввода и вывода
информации*
Компакт-диск с программным обеспечением
Поворотная пластина
Блокиратор педали тормоза
Фиксатор рулевого колеса
Комплект принадлежностей и приспособлений
Руководство по эксплуатации на русском языке
Методика поверки
* только для модификаций DWA2500, DWA3500
Поверка
осуществляется по документу МП АПМ 63-19 «ГСИ. Устройства для измерений углов
установки колес автомобилей DWA2500, DWA2500 LIGHT, DWA3500, DWA3500 LIGHT.
Методика поверки», утверждённому ООО «Автопрогресс–М» «24» июля 2019 г.
Основные средства поверки:
- квадрант оптический КО-60М, ±120°, ПГ ±30’’ (рег. № 26905-04);
- установки угломерные на основе столов поворотных СТ-9 (рег. № 72318-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к устройствам
для измерений углов установки колес автомобилей DWA2500, DWA2500 LIGHT,
DWA3500, DWA3500 LIGHT
Техническая документация «CEMB S.p.A.», Италия
Лист № 5
Всего листов 5
Изготовитель
«CEMB S.p.A.», Италия
Via Risorgimento 9, 23826 Mandello del Lario (Lc)
Телефон: +39 0341 706111, факс: +39 0341 700725
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Телефон: +7 (495) 120-03-50
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
