Преобразователи давления с кварцевым чувствительным элементом ПД, ГРСИ 79142-20
Номер госреестра:
79142-20
Наименование СИ:
Преобразователи давления с кварцевым чувствительным элементом
Обозначение типа:
ПД
Производитель:
ООО "СКТБ электроники, приборостроения и автоматизации" (ЭлПА), г.Углич
Межповерочный интервал:
1 год - для преобразователей ПДА с осн. привед. погрешностью ±0,025 % и для преобразователей ПДС с осн. привед. погрешностью ±0,04 %; 2 года - для преобразователей остальных моделей с осн. привед. погрешностью ±0,04 %, ±0,06 %; 3 года - для преобразователей всех моделей с осн. привед. погрешностью ±0,1 %, ±0,15 %, ±0,25 %
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.09.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 78219
об утверждении типа средств измерений
Лист № 1
Всего листов 13
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления ПД с кварцевым чувствительным элементом
Назначение средства измерений
Преобразователи давления ПД с кварцевым чувствительным элементом (далее –
преобразователи)предназначеныдлянепрерывныхизмеренийабсолютногодавления
жидкостей и газов и преобразования результатов измерений в частотный или цифровой
выходной сигнал.
Описание средства измерений
Принцип действия преобразователей основан на изменении частоты собственных
колебаний кварцевого силочувствительного пьезоэлемента, закрепленного на мембране, вызванных
воздействиемдавления измеряемой среды.
Преобразователи конструктивно выполнены в цилиндрическом корпусе, который разделен
на измерительную камеру с чувствительным элементом и отсек электроники. В корпусе также
может располагаться (для модификаций ПДМ и ПДС) разделитель сред, для защиты кварцевого
чувствительногоэлементаотвоздействияагрессивныхсред,ирезонаторкварцевый
термочувствительный РКТВ 206, для компенсации воздействия температуры окружающей среды
на результаты измерений. Корпус преобразователя может быть изготовлен из нержавеющей стали
12Х18Н10Т, сплава Инконеля 625 (718), алюминиевого сплава Д16, или полиамида.
Вкачествечувствительныхэлементовиспользуются:резонаторкварцевый
манометрический абсолютного давления (РКМА) или резонатор кварцевый манометрический
абсолютного давления объемного сжатия (РКМА-ОС). РКМА состоит из мембраны,
силочувствительного пьезоэлемента, закрепленного на мембране, прокладки и крышки.
РКМА-ОС состоит из мембраны, рамочного силочувствительного пьезоэлемента и крышки. Все
детали РКМА и РКМА-ОС изготовлены из монокристаллического кварца и соединены
легкоплавким стеклом. Полость между мембраной и крышкой вакуумирована. Чувствительный
элемент установлен в измерительной камере и соединен через герметичные токовводы с
отсеком электроники.
В зависимости от исполнения отсек электроники записывает результаты измерений в
память преобразователя (для модификации ПДГ) или формирует один из следующих выходных
сигналов:
частотный выходной сигнал с частотой от 30 до 100 кГц;
частотный выходной сигнал с частотой от 0,5 до 5,5 кГц;
цифровой сигнал интерфейса RS-485 с протоколом обмена Modbus-RTU;
цифровой сигнал интерфейса UART с протоколом обмена Modbus-RTU;
цифровой сигнал интерфейса I2C;
цифровой сигнал интерфейса Quartz;
цифровой сигнал USB с протоколом обмена Modbus-RTU.
Материалы, контактирующие с измеряемой средой: сталь 12Х18Н10Т, алюминиевый сплав
Д16, сплав Инконель 625 (718), полиамид, кварц монокристаллический, клей УП-5-207, защита
пайки лак ЛФ-32ЛН, кольцо резиновое уплотнительное, защитное фторопластовое кольцо.
Преобразователи имеют следующие модификации, отличающиеся конструктивным
исполнением и метрологическими характеристиками:
ПДА – преобразователи абсолютного давления жидких и газовых сред без
разделительной среды. Материалы, контактирующие с измеряемой средой: сталь 12Х18Н10Т,
алюминиевый сплав Д16, полиамид, кварц монокристаллический, лак ЛФ-32ЛН, кольцо
резиновое уплотнительное. Преобразователи ПДА выпускаются в конструктивных исполнениях
с кодом: 10, 20, 22, 23, 30, 54, 55, 56, 62.
Лист № 2
Всего листов 13
ПДМ – преобразователи абсолютного давления жидких и газовых сред, оснащенные
маслонаполненным мембранным разделителем. Материалы, контактирующие с измеряемой
средой: сталь 12Х18Н10Т. Преобразователи ПДМ выпускаются в конструктивных исполнениях
с кодом: 10, 20, 29.
ПДС – малогабаритные преобразователи абсолютного давления жидких и газовых сред,
оснащенные маслонаполненным сильфонным разделителем. Материалы, контактирующие с
измеряемой средой: сталь 12Х18Н10Т, сплав Инконель 625 (718), кольцо резиновое
уплотнительное, защитное фторопластовое кольцо. Преобразователи ПДС выпускаются в
конструктивных исполнениях с кодом: 22, 25, 30, 31, 32, 35, 40, 41, 43, 44, 45, 46, 50, 61, 62, 70, 71.
ПДГ – преобразователи абсолютного гидростатического давления пресной и морской
воды без разделительной среды. Материалы, контактирующие с измеряемой средой: сталь
12Х18Н10Т, полиуретан, полиамид, кольцо резиновое уплотнительное. Преобразователи ПДГ
выпускаются в конструктивных исполнениях с кодом: 14, 15.
Код исполнения преобразователей представлен ниже:
ПД Х – Р –γ –Т –Х –ХХ –Y –АХ
А – без разделителя сред
М – с мембранным разделителем сред
С – с сильфонным разделителем сред
(скважинный)
Г – гидростатический
Верхний предел измеряемого давления, МПа
Основная приведенная погрешность, % ВПИ
Верхний предел рабочих температур, ° С
Материал корпуса:
Н – сталь 12Х18Н10Т
П – полиамид
И – сплав Инконеля 625 (718)
А – алюминиевый сплав Д16
Код конструктивного исполнения
Вид разъема:
0 – подключение через провода
4 – разъем РС4ТВ
7 – разъем РС7ТВ
1 – разъем РС10ТВ
Выходной сигнал:
Ч – частотный выходной сигнал:
- Ч1 – генератор, на выходе которого собственная частота подключенного
резонатора от 30 до 100 кГц
- Ч2 – генератор биения частот от 0,3 до 5,5 кГц
Ц – цифровой выходной сигнал:
- Ц1 – цифровой сигнал интерфейса RS485;
- Ц2 – цифровой сигнал интерфейса UART;
- Ц3 – автономный, с записью данных в память;
- Ц4 – цифровой сигнал интерфейса I2C.
- Ц5 – с возможностью записи в энергонезависимую память в автономном режиме и
последующего чтения по интерфейсу USB.
- Ц6 – цифровой сигнал интерфейса Quartz.
Лист № 3
Trial листов 13

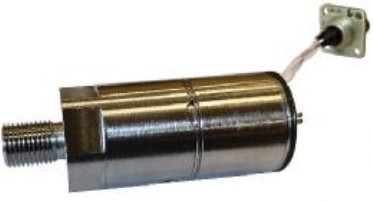

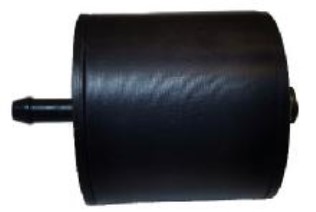

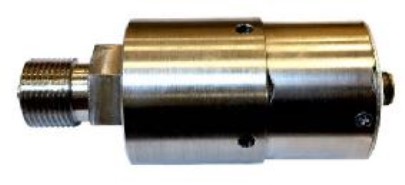

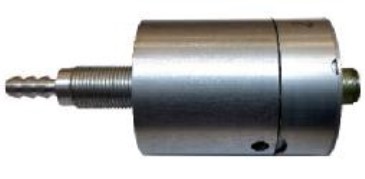

Общий вид преобразователей ПДА, ПДМ, ПДС, ПДГ в зависимости от кодов
конструктивного исполнения представлен на рисунках 1-4.

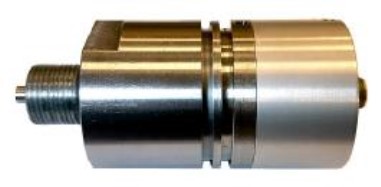

Код конструктивного исполнения 10
Код конструктивного исполнения 20, 22, 23
Код конструктивного исполнения 30
Код конструктивного исполнения 55, 56
Код конструктивного исполнения 54
Код конструктивного исполнения 62
Рисунок 1 – Общий вид преобразователей ПДА
Рисунок 2 – Общий вид преобразователей ПДМ

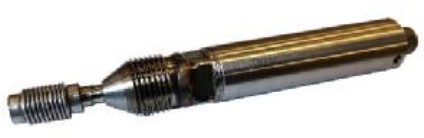

Код конструктивного исполнения 10Код конструктивного исполнения 20
Код конструктивного исполнения 29
Лист № 4
Всего листов 13

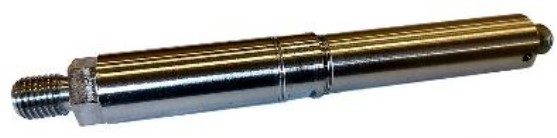

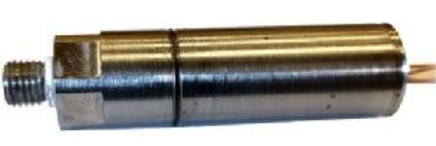

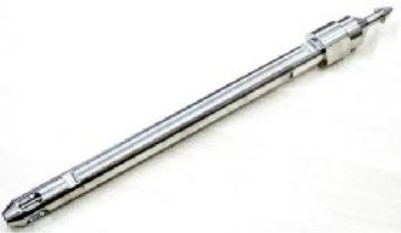

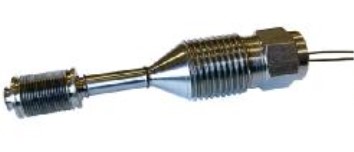

Код конструктивного исполнения
22, 30, 31, 50, 61
Код конструктивного исполнения 25, 35
Код конструктивного исполнения 32
Код конструктивного исполнения 41
Код конструктивного исполнения 44, 45
Код конструктивного исполнения 62
Код конструктивного исполнения 40
Код конструктивного исполнения 43
Код конструктивного исполнения 46
Код конструктивного исполнения 70, 71

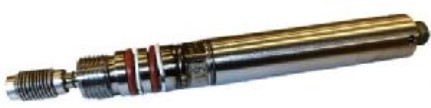

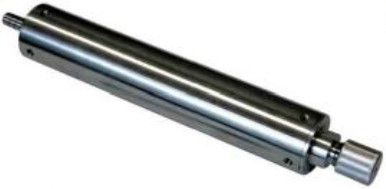

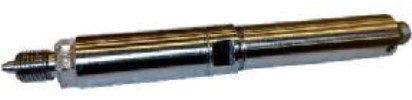

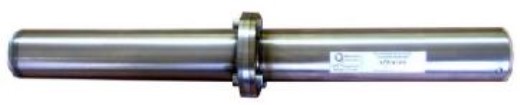

Рисунок 3 – Общий вид преобразователей ПДС
Код конструктивного исполнения 14Код конструктивного исполнения 15
Рисунок 4 – Общий вид преобразователей ПДГ
Пломбирование преобразователей не предусмотрено.
Лист № 5
Всего листов 13
Программное обеспечение
Преобразователи с частотным выходным сигналом не имеют встроенного программного
обеспечения (ПО).
Преобразователи с цифровым выходным сигналом имеют встроенное метрологически
значимое ПО и внешнее, метрологически незначимое ПО.
Встроенное ПО предназначено для преобразования результатов измерений в цифровой
код с целью его последующего хранения и передачи. Программный код постоянен, средства и
пользовательскаяоболочкадляпрограммированияилиизменениявстроенногоПО
отсутствуют.
Влияние встроенного ПО на результаты измерений учтено при нормировании
метрологических характеристик.
Внешнее ПО устанавливается на персональный компьютер и предназначено для
настройки и поверки преобразователей с цифровым выходным сигналом.
Сведенияономереверсии(идентификационномномере)встроенногоПО
преобразователей с цифровым выходным сигналом указаны на наклейке, расположенной на
преобразователе.
Конструкция преобразователей исключает возможность несанкционированного влияния
на встроенное ПО преобразователей и измерительную информацию. Уровень защиты ПО от
непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077.
Идентификационные данные ПО приведены в таблицах 1 и 2.
1.5.2.0
-
1.4.0.1
-
1.0.0.13
-
1.27
-
Таблица 1 – Идентификационные данные встроенного ПО
Идентификационные данные (признаки)Значение
Выходной сигнал Ц1, Ц2, Ц4 в коде исполнения
Идентификационное наименование ПО
SENSOR-RS485-I2C-SPI-16COEFFS.COF
Номер версии (идентификационный номер) ПО,
не ниже
ЦифровойидентификаторПО(контрольная
сумма исполняемого кода)
Выходной сигнал Ц3 в коде исполнения
ARV1F10.COF
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО,
не ниже
ЦифровойидентификаторПО(контрольная
сумма исполняемого кода)
Выходной сигнал Ц5 в коде исполнения
zPas-20M.hex
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО,
не ниже
ЦифровойидентификаторПО(контрольная
сумма исполняемого кода)
Q2-View
Выходной сигнал Ц6 в коде исполнения
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО,
не ниже
ЦифровойидентификаторПО(контрольная
сумма исполняемого кода)
Лист № 6
Всего листов 13
Значение
KalibratorGUI
1.8
не используется
QSMonitor
1.0.0.8
не используется
Таблица 2 – Идентификационные данные внешнего ПО
Идентификационные данные (признаки)
Выходной сигнал Ц1, Ц2, Ц3, Ц4 в коде исполнения
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)
Выходной сигнал Ц5 в коде исполнения
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)
Выходной сигнал Ц6 в коде исполнения
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)
q2view v.1.27
1.27
не используется
Метрологические и технические характеристики преобразователей
Метрологические характеристики преобразователей приведены в таблицах 3-7,
основные технические характеристики преобразователей – в таблице 8.
0,6×10
-3
0,06; 0,1; 0,15
0,1
0,06; 0,1; 0,15
0,6×10
-3
0,06; 0,1; 0,15
59,9×10
-3
ПДА-Р-γ-Т-Н-20-Y-АХ
ПДА-Р-γ-Т-А-20-Y-АХ
20
0,1
0,06; 0,1; 0,15
22
0,06; 0,1; 0,15
ПДА-Р-γ-Т-Н-23-Y-АХ
0,6×10
-3
ПДА-Р-γ-Т-Н-30-Y-АХ
ПДА-Р-γ-Т-А-30-Y-АХ
0,1
0,06; 0,1; 0,15
Таблица 3 – Диапазоны измерений и пределы основной приведенной к верхнему пределу
измерений погрешности преобразователей модификации ПДА
исполнения
МПа
пределпредел
МПа
Пределы
пределу измерений
Код
НижнийВерхний
допускаемой основной
Код исполненияконструктивного
измерений, измерений,
приведенной к верхнему
(1)
(2) (3)(1)
(2)
погрешности, ±
, %
(2) (4)
0,106; 0,16; 0,25;
0,4; 0,6; 1,0; 1,6
0,106; 0,16; 0,25
0,4; 0,6; 1,0; 1,6
0,025; 0,04; 0,06; 0,1; 0,15
0,06; 0,1; 0,15
ПДА-Р-γ-Т-Н-10-Y-АХ10
59,9×10
-3
0,25; 0,4; 0,6; 1,0;
1,6; 2,5; 4,0; 6,0;
10,0; 16,0; 25,0
0,106; 0,16; 0,25;
0,4; 0,6; 1,0; 1,6
0,025; 0,04; 0,06; 0,1; 0,15
0,06; 0,1; 0,15
0,106; 0,16; 0,25
0,4; 0,6; 1,0; 1,6
0,25; 0,45; 0,6;
1,0; 1,6
0,106; 0,16; 0,25
0,025; 0,04; 0,06; 0,1; 0,15
ПДА-Р-γ-Т-Н-22-Y-АХ
ПДА-Р-γ-Т-А-22-Y-АХ
0,6×10
-3
45×10
-3
0,106; 0,16; 0,25
0,025; 0,04; 0,06; 0,1; 0,15
0,106; 0,16; 0,25;
0,4; 0,6; 1,0; 1,6
23
0,6×10
-3
59,9×10
-3
0,06; 0,1; 0,15
0,106; 0,16; 0,25 0,025; 0,04; 0,06; 0,1; 0,15
0,106; 0,16; 0,25;
0,4; 0,6; 1,0; 1,6
0,106; 0,16; 0,25 0,025; 0,04; 0,06; 0,1; 0,15
0,4; 0,6; 1,0; 1,60,06; 0,1; 0,15
3059,9×10
-3
0,25; 0,45; 0,6;
1,0; 1,6
Лист № 7
Всего листов 13
Верхний
предел
измерений,
МПа
(1) (2)
0,6×10
-3
ПДА-Р-γ-Т-Н-54-Y-АХ
ПДА-Р-γ-Т-А-54-Y-АХ
0,1
0,06; 0,1; 0,15
0,6×10
-3
0,04; 0,06; 0,1; 0,15
ПДА-Р-γ-Т-Н-55-Y-АХ
ПДА-Р-γ-Т-А-55-Y-АХ
0,1
0,06; 0,1; 0,15
0,6×10
-3
0,04; 0,06; 0,1; 0,15
ПДА-Р-γ-Т-Н-56-Y-АХ
ПДА-Р-γ-Т-А-56-Y-АХ
Код
измерений
,
Нижний
Код исполненияконструктивного
предел
исполнения
МПа
(1) (2) (3)
Пределы
допускаемой основной
приведенной к верхнему
пределу измерений
погрешности, ±
, %
(2) (4)
0 3; 0,4
0 3; 0,4
0,106;
,
0,16; 0,25;
0,025; 0,04; 0,06; 0,1; 0,15
0,106;
,
0,16; 0,25;
0,025; 0,04; 0,06; 0,1; 0,15
0,4; 0,6; 1,0; 1,60,04; 0,06; 0,1; 0,15
5459,9×10
-3
0,25; 0,3; 0,45;
0,6; 1,0; 1,6
0,01
0,15; 0,25
0,06; 0,106; 0,16;
0,25; 0,4
0,4
0,4; 0,6; 1,0; 1,6
0,04; 0,06; 0,1; 0,15
55
59,9×10
-3
0,106; 0,16; 0,25;
0,025; 0,04; 0,06; 0,1; 0,15
0,25; 0,3; 0,45;
0,6; 1,0; 1,6
0,01
0,15; 0,25
0,06; 0,106; 0,16;
0,25; 0,4
0 3; 0,4
56
59,9×10
-3
0,106;
,
0,16; 0,25;
0,025; 0,04; 0,06; 0,1; 0,15
0,6; 1,0; 1,6
0,4; 0,6; 1,0; 1,60,04; 0,06; 0,1; 0,15
0,1
0,25; 0,3; 0,45;
0,06; 0,1; 0,15
-
3
0,6×10
-
ПДА-Р-γ-Т-П-62-Y-АХ62
59,9×10
3
0,106; 0,16; 0,25 0,025; 0,04; 0,06; 0,1; 0,15
0,106; 0,16; 0,25
0,04; 0,06; 0,1; 0,15
Примечания:
(1)
Допускается применение других единиц измерений, допущенных к применению в РФ.
(2)
Конкретные значения указаны в паспорте.
(3)
По согласованию с пользователем допускается изготовление преобразователя с изменением
нижнего предела измерений давления, лежащего внутри нормируемых значений верхнего и
нижнего предела соответствующего диапазона.
(4)
Вариация показаний не должна превышать |
|.
Таблица 4 – Диапазоны измерений и пределы основной приведенной к верхнему пределу
измерений погрешности преобразователей модификации ПДМ
исполнения
пределпредел
МПаМПа
Пределы
пределу измерений
Код
НижнийВерхний
допускаемой основной
Код исполненияконструктивного
измерений, измерений,
приведенной к верхнему
(1)
(2) (3)(1)
(2)
погрешности, ±
, %
(2) (4)
0,25; 0,4; 0,6; 1,0;
ПДМ-Р-γ-Т-Н-10-Y-АХ100,11,6; 2,5; 4,0; 6,0;
0,06; 0,1; 0,15
10,0; 16,0; 25,0
Лист № 8
Всего листов 13
Нижний
предел
измерений,
МПа
(1) (2) (3)
Верхний
предел
измерений,
МПа
(1) (2)
0,6×10
-3
0,06; 0,1; 0,15
0,1
0,06; 0,1; 0,15
Код
Код исполненияконструктивного
исполнения
Пределы
допускаемой основной
приведенной к верхнему
пределу измерений
погрешности, ±
, %
(2) (4)
0,04; 0,06; 0,1; 0,15
0,06; 0,1; 0,15
ПДМ-Р-γ-Т-Н-20-Y-АХ2059,9×10
-3
0,106; 0,16; 0,25;
0,4; 0,6; 1,0; 1,6
0,106; 0,16; 0,25
0,4; 0,6; 1,0; 1,6
0,25; 0,45; 0,6;
1,0; 1,6
290,1
0,06; 0,1; 0,15
ПДМ-Р-γ-Т-Н-29-Y-АХ
1,0; 1,6; 2,5; 4,0;
ПДМ-Р-γ-Т-И-29-Y-АХ
6,0; 8,0
Примечания:
(1)
Допускается применение других единиц измерений, допущенных к применению в РФ.
(2)
Конкретные значения указаны в паспорте.
(3)
По согласованию с пользователем допускается изготовление преобразователя с изменением
нижнего предела измерений давления, лежащего внутри нормируемых значений верхнего и
нижнего предела соответствующего диапазона.
(4)
Вариация показаний не должна превышать |
|.
Нижний
предел
измерений,
МПа
220,10,04; 0,06; 0,1; 0,15
ПДС-Р-γ-Т-И-25-Y-АХ
100; 110; 140
Таблица 5 – Диапазоны измерений и пределы основной приведенной к верхнему пределу
измерений погрешности преобразователей модификации ПДС
Пределы
КодВерхнийдопускаемой основной
Код исполненияконструктивногопредел измерений,приведенной к верхнему
исполнения
(1) (2) (3)
МПа
(1) (2)
пределу измерений
погрешности, ±
, %
(2) (4)
ПДС-Р-γ-Т-Н-22-Y-АХ20; 40; 60; 80;
ПДС-Р-γ-Т-И-22-Y-АХ100; 110; 140
ПДС-Р-γ-Т-Н-25-Y-АХ
250,1
20; 40; 60; 80;
0,04; 0,06; 0,1; 0,15
300,10,04; 0,06; 0,1; 0,15
ПДС-Р-γ-Т-И-31-Y-АХ
100; 110; 140
ПДС-Р-γ-Т-Н-30-Y-АХ 20; 40; 60; 80;
ПДС-Р-γ-Т-И-30-Y-АХ 100; 110; 140
ПДС-Р-γ-Т-Н-31-Y-АХ
310,1
20; 40; 60; 80;
0,04; 0,06; 0,1; 0,15
320,10,04; 0,06; 0,1; 0,15
350,10,04; 0,06; 0,1; 0,15
ПДС-Р-γ-Т-И-40-Y-АХ
ПДС-Р-γ-Т-Н-32-Y-АХ 20; 40; 60; 80;
ПДС-Р-γ-Т-И-32-Y-АХ 100; 110; 140
ПДС-Р-γ-Т-Н-35-Y-АХ 20; 40; 60; 80;
ПДС-Р-γ-Т-И-35-Y-АХ 100; 110; 140
ПДС-Р-γ-Т-Н-40-Y-АХ
400,120; 40; 60; 800,06; 0,1; 0,15; 0,25
ПДС-Р-γ-Т-Н-41-Y-АХ
ПДС-Р-γ
-
Т
-И
-41-Y-АХ
410,120; 40; 60; 80; 1000,04; 0,06; 0,1; 0,15
ПДС-Р-γ-Т-Н-43-Y-АХ
440,1
0,04; 0,06; 0,1; 0,15
ПДС-Р-γ-Т-И-45-Y-АХ
100; 140
ПДС-Р-γ
-
Т
-И
-43-Y-АХ
430,120; 40; 60; 80; 1000,04; 0,06; 0,1; 0,15
ПДС-Р-γ-Т-Н-44-Y-АХ 20; 40; 60; 80;
ПДС-Р-γ-Т-И-44-Y-АХ100; 140
ПДС-Р-γ-Т-Н-45-Y-АХ
450,1
20; 40; 60; 80;
0,04; 0,06; 0,1; 0,15
Лист № 9
Всего листов 13
Нижний
предел
измерений,
МПа
Пределы
КодВерхнийдопускаемой основной
Код исполненияконструктивного предел измерений,приведенной к верхнему
исполнения
(1) (2) (3)
МПа
(1) (2)
пределу измерений
погрешности, ±
, %
(2) (4)
460,1
500,1
0,04; 0,06; 0,1; 0,15
610,120; 40; 60; 80; 100
620,120; 40; 60; 80; 100
ПДС-Р-γ-Т-И-70-Y-Ц5
ПДС-Р-γ-Т-Н-46-Y-АХ20; 40; 60; 80;0,04; 0,06; 0,1; 0,15;
ПДС-Р-γ-Т-И-46-Y-АХ 100; 140 0,25
ПДС-Р-γ-Т-Н-50-Y-АХ20; 40; 60; 80;
ПДС-Р-γ-Т-И-50-Y-АХ 100; 140
ПДС-Р-γ-Т-Н-61-Y-АХ0,04; 0,06; 0,1; 0,15;
ПДС-Р-γ-Т-И-61-Y-АХ 0,25
ПДС-Р-γ-Т-Н-62-Y-АХ0,04; 0,06; 0,1; 0,15;
ПДС-Р-γ-Т-И-62-Y-АХ 0,25
ПДС-Р-γ-Т-Н-70-Y-Ц5
700,120; 40; 60; 80; 100
0,04; 0,06; 0,1; 0,15;
0,25
710,120; 40; 60; 80; 100
ПДС-Р-γ-Т-Н-71-Y-Ц50,04; 0,06; 0,1; 0,15;
ПДС-Р-γ-Т-И-71-Y-Ц5 0,25
Примечания:
(1)
Допускается применение других единиц измерений, допущенных к применению в РФ.
(2)
Конкретные значения указаны в паспорте.
(3)
По согласованию с пользователем допускается изготовление преобразователя с изменением
нижнего предела измерений давления, лежащего внутри нормируемых значений верхнего и
нижнего предела соответствующего диапазона.
(4)
Вариация показаний не должна превышать |
|.
Нижний
предел
измерений,
МПа
Верхний
предел
измерений,
МПа
Таблица 6 – Метрологические характеристики преобразователей модификации ПДГ
Пределы
Коддопускаемой основной
Код исполненияконструктивного приведенной к верхнему
исполнения
(1) (2) (3)(1) (2)
пределу измерений
погрешности, ±
, %
(2) (4)
ПДГ-Р-γ-Т-Н-15-Y-АХ 15 0,1
0,6; 1,1 0,06; 0,1
ПДГ-Р-γ-Т-Н-14-Y-Ц3 14 0,1
0,6; 1,1 0,06; 0,1
Примечания:
(1)
Допускается применение других единиц измерений, допущенных к применению в РФ.
(2)
Конкретные значения указаны в паспорте.
(3)
По согласованию с пользователем допускается изготовление преобразователя с изменением
нижнего предела измерений давления, лежащего внутри нормируемых значений верхнего и
нижнего предела соответствующего диапазона.
(4)
Вариация показаний не должна превышать |
|.
Таблица 7– Пределы допускаемой дополнительной приведенной к верхнему пределу
измерений погрешности преобразователей
Пределы допускаемой основной Пределы допускаемой дополнительной приведенной к
приведенной к верхнему пределу верхнему пределу измерений погрешности, вызванной
измерений погрешности, ±
, %
отклонением температуры от норм
а
льных условий
(от +21 до +25 °С), % /10
о
С
0,025
0,1
0,04; 0,06; 0,1; 0,15
0,05
Лист № 10
Всего листов 13
Таблица 8 – Основные технические характеристики преобразователей
Наименование характеристики
ПДАПДМ
Значение
ПДСПДГ
Рабочие условия
эксплуатации
(1)
:
– температура окружающейот -40 до +50
(3)
от -40 до +85от +5 до +150
(4)
от -5 до +45
среды, °С
(2)
от -60 до +85 от -40 до +150
– относительная влажность, %,
не более98989898
– атмосферное давление, кПаот 66 до 106,7от 66 до 106,7от 66 до 106,7от 66 до 106,7
Нормальные условия:
– температура окружающей
среды, °Сот +21 до +25
– относительная влажность, %, от 30 до 80
– атмосферное давление, кПа от 84 до 106,7
Выходной сигнал
(1)
:
– частотный, кГцот 30 до 100; от 0,5 до 5,5
– цифровой RS-485 сRS-485 сRS-485 сRS-485 с
протоколом протоколом протоколом протоколом
обмена Modbus-обмена Modbus-обмена Modbus-обмена Modbus-
RTU; UART с RTU; UART с RTU; UART с RTU; UART с
протоколом протоколом протоколом протоколом
обмена Modbus-обмена Modbus-обмена Modbus-обмена Modbus-
RTU; I2C RTU; I2C RTU; I2C; USB; RTU; I2C
Quartz
Диапазон напряжений питания
постоянного тока, В:
– с частотным выходным
сигналомот 3 до 14
– с цифровым выходным
сигналомот 1,8 до 5; от 5 до 12
(1)
5555
2, 6, 10, 1612
Номинальное напряжение
питания, В
Электрический ток
(1)
потребления, мА, не более
Средняя наработка на отказ,65000
час, не менее 85000
(4)
650006500065000
не менее
Средний срок службы, лет,
101010, 12
(4)
10
Масса, кг, не более0,61,40,62
Габаритные размеры
преобразователей, мм, не более48×109,559×19728×45280×468
(диаметр×длина)
Примечание:
(1)
Конкретные значения указаны в паспорте.
(2)
По согласованию с пользователем допускается изготовление преобразователя с уменьшенным
диапазоном рабочих температур, лежащем внутри нормируемых значений верхнего и нижнего
пределов соответствующего диапазона.
(3)
Для преобразователей с основной допускаемой погрешностью ±0,025 %.
(4)
Для преобразователей с основной допускаемой погрешностью ±0,04 %, ±0,06 %.
Лист № 11
Всего листов 13
Знак утверждения типа
наносится на титульный лист паспорта печатным методом и/или на преобразователь в виде
наклейки.
Комплектность средства измерений
Комплектность поставки преобразователей приведена в таблице 9.
Примечание
1
1
1
1 (2)
1
Таблица 9 – Комплектность поставки
НаименованиеОбозначение
Кол-во,
шт.
Преобразователь давления
ПД с кварцевымПДА, ПДМ, ПДС, ПДГ
чувствительным элементом
Руководство по эксплуатацииСАТЕ.400629.040 РЭ
ПаспортСАТЕ.400629.040 ПС
1
Методика поверкиСАТЕ.400629.040 МП
Ответная часть разъема–
1
Литиевые батареи–
Преобразователь
интерфейсов с комплектом-
соединительных кабелей
Обозначение
преобразователя в
зависимости от заказа
1 экз. на каждые 10
изделий, поставляемых в
один адрес
-
1 экз. на каждые 10
изделий, поставляемых в
один адрес
Розетка с кожухом
Для модификации ПДС
моделей 70, 71 –
типоразмер АА, для
модификации ПДГ –
типоразмер D
1 экз. на каждые 10
изделий, поставляемых
в один адрес
Поверка
осуществляется по документу САТЕ.400629.040 МП «Преобразователи давления ПД с
кварцевымчувствительнымэлементом.Методикаповерки»,утвержденному
ФГУП «ВНИИМС» 17.03.2020 г.
Основные средства поверки:
Рабочий эталон 1-го разряда в соответствии с Приказом Росстандарта от 06.12.2019 г.
№ 2900 «Государственная поверочная схема для средств измерений абсолютного давления
–
манометр абсолютного давления МПАК-15 (регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений № 24971-03);
Рабочие эталоны 1-го и 2-го разряда в соответствии с Приказом Федерального агентства
по техническому регулированию и метрологии от 29.06.2018 г. № 1339 «Государственная
поверочная схема для средств измерений избыточного давления – манометры избыточного
давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (регистрационный номер в
Федеральном информационном фонде по обеспечению единства измерений № 58794-14);
Калибраторы давления СРС3000, СРС6000, СРС8000, СРС8000-Н (регистрационный
номер в Федеральном информационном фонде по обеспечению единства измерений
№ 59862-15);
Барометр кварцевый МД-20 (регистрационный номер в Федеральном информационном
фонде по обеспечению единства измерений № 30594-12);
БарометррабочийсетевойБРС-1М(регистрационныйномервФедеральном
информационном фонде по обеспечению единства измерений № 16006-97);
Лист № 12
Всего листов 13
КалибраторыдавленияCPH6000(регистрационныйномервФедеральном
информационном фонде по обеспечению единства измерений № 72192-18);
Частотомер ЧЗ-34 (регистрационный номер в Федеральном информационном фонде по
обеспечению единства измерений № 2828-72);
Частотомер ЧЗ-87 (регистрационный номер в Федеральном информационном фонде по
обеспечению единства измерений № 64706-16);
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям давления ПД с кварцевым чувствительным элементом
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими
аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
Приказ Федерального агентства по техническому регулированию от 06.12.2019 г.
№ 2900 «Государственная поверочная схема для средств измерений абсолютного давления в
диапазоне 1·10
-1
– 1·10
7
Па»
САТЕ.400629.040 ТУ «Преобразователи давления ПД с кварцевым чувствительным
элементом. Технические условия»
Изготовитель
Обществосограниченнойответственностью«Специальноеконструкторское
техническое бюро электроники, приборостроения и автоматизации»
(ООО СКТБ «ЭлПА»)
ИНН 761201288
Адрес: 151613, Ярославская обл., г. Углич, Рыбинское шоссе, д. 20-Б
Телефон/факс: +7 (485) 325-33-53
E-mail:
,
Web-сайт:
Лист № 13
Всего листов 13
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail:
,
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 09.02.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 17957-98 | Датчики давления взрывозащищенные | ПМ500 (ПМ500-В) и ПМ500-Ex (ПМ500-Ex-В) | ЗАО "Медикон-М", г.Москва | 1 год | Перейти |
| 6342-77 | Преобразователи измерительные | Ш72-И | Завод геофизприборостроения, г.Уфа | Нет данных | Перейти |
| 30904-08 | Преобразователи измерительные переменного тока | БПТЗ-5Т, БПТ3-10, БПТЗ-100 | ФГУП "Уфимское приборостроительное ПО" (УППО), г.Уфа | 2 года | Перейти |
| 25915-03 | Калибраторы давления | APC | Фирма "Ametek Denmark A/S", Дания | 6 мес. и 1 год (в зависимости от модели применяемого модуля и класса точности калибратора давления APC) | Перейти |
| 14061-15 | Преобразователи давления измерительные | 3051 | Фирма "Rosemount Inc.", США; Фирма "Emerson Process Management GmbH & Co. OHG", Германия; Фирма "Beijing Rosemount Far East Instrument Co., Ltd.", Китай; Фирма "Emerson Process Management Asia Pacific Pte Ltd.", Сингапур | 5 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
