Преобразователи пьезоэлектрические VO622B01, ГРСИ 79138-20
Номер госреестра:
79138-20
Наименование СИ:
Преобразователи пьезоэлектрические
Обозначение типа:
VO622B01
Производитель:
Фирма "PCB Piezotronics, Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.09.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 78215
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи пьезоэлектрические VO622B01
Назначение средства измерений
Преобразователи пьезоэлектрические VO622B01 (далее по тексту – преобразователи)
предназначены для измерений виброскорости.
Описание средства измерений
Принцип действия преобразователей основан на прямом пьезоэлектрическом эффекте,
состоящемвобразованииэлектрическогозаряданаповерхностипьезоэлемента,
пропорциональноговоздействующемуускорению.Электрическийзаряд пьезоэлемента
при помощи встроенного усилителя заряда и интегратора преобразуется в электрический
сигнал, пропорциональный виброскорости.
Преобразователи состоят из пьезоэлемента (пьезокерамика) и встроенной электроники
(ICP), расположенных в едином металлическом корпусе с монтажной шпилькой.
Преобразователи выпускаются в следующих модификациях:
- VO622B01 – без взрывозащиты, со шпилькой с дюймовой резьбой UNF &fraq14;-28;
- EXVO622B01 – с взрывозащитой, со шпилькой с дюймовой резьбой UNF &fraq14;-28;
- EXVOM622B01 – с взрывозащитой, со шпилькой с метрической резьбой М6.

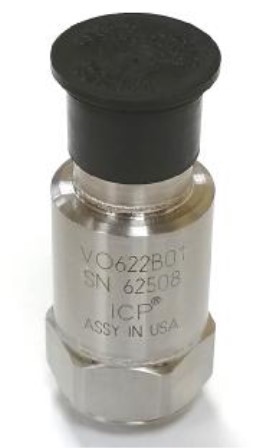

Общий вид преобразователей представлен на рисунке 1.
Рисунок 1 – Общий вид акселерометров
Пломбирование преобразователей не предусмотрено.
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Значение
3937,2
±10
от 0,4 до 1270
от 4 до 4500
от 3 до 9000
±1,0
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальное значение коэффициента преобразования
на базовой частоте 100 Гц, мВ·м
-1
·с
Пределы допускаемого отклонения действительного значения
коэффициента преобразования от номинального значения
на базовой частоте 100 Гц, %
Диапазон измерений виброскорости, мм/с
Диапазон рабочих частот с неравномерностью амплитудно-
частотной характеристики не более ±10 % относительно
базовой частоты 100 Гц, Гц
Диапазон рабочих частот с неравномерностью амплитудно-
частотной характеристики не более ±3 дБ относительно
базовой частоты 100 Гц, Гц
Нелинейность амплитудной характеристики, %, не более
Относительный коэффициент поперечного преобразования,
%, не более
5,0
Значение
от 18 до 30
52,3
22,0
100
Таблица 2 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение питания постоянного тока, В
Габаритные размеры, мм, не более:
- высота
- диаметр
Масса, г, не более
Условия эксплуатации:
- температура окружающей среды, ºС
Маркировка взрывозащиты EXVO622B01, EXVOM622B01
от -54 до +121
2Ex nA IIC T4 Gc X
Знак утверждения типа
наносится на титульный лист паспорта типографским способом или методом наклейки.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначение
Преобразователь —
Руководство по эксплуатации —
Методика поверкиОЦСМ 099196-2020 МП
Количество
1 шт.
1 экз.
1 экз. в один адрес
Поверка
осуществляетсяподокументуОЦСМ 099196-2020 МП«ГСИ.Преобразователи
пьезоэлектрические VO622B01. Методика поверки», утвержденному ФБУ «Омский ЦСМ»
22.05.2020 г.
Основноесредствоповерки–поверочнаявиброустановка2-горазряда
по Государственной поверочной схеме для средств измерений виброперемещения, виброскорости,
виброускорения и углового ускорения, утвержденной Приказом Росстандарта от 27.12.2018 г.
№ 2772.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныедокументы,устанавливающиетребованиякпреобразователям
пьезоэлектрическим VO622B01
Приказ Росстандарта от 27 декабря 2018 г. № 2772 Об утверждении Государственной
поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения
и углового ускорения, утвержденная Приказом Росстандарта от 27 декабря 2018 г. № 2772
Изготовитель
PCB Piezotronics, Inc., США
Адрес: 3425 Walden Avenue, Depew, NY 14043, USA
Телефон: +1 (800) 828-8840
Web-сайт:
E-mail:
Заявитель
Общество с ограниченной ответственность «Альфатех»
(ООО «Альфатех»)
ИНН 9710010659
Юридический адрес: 125009, г. Москва, Малый Гнездниковский переулок, д. 12,
помещение 1, комната 4
Адрес: 127495, г. Москва, Долгопрудненское шоссе, д. 3, Технопарк «Физтехпарк»
Телефон: +7 (495) 642-49-14
Web-сайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Омской области»
(ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, 117-А
Телефон (факс): +7 (3812) 68-07-99; 68-04-07
Web-сайт:
E-mail:
Аттестат аккредитации ФБУ «Омский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа рег. №RA.RU.311670 от 01.07.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
