Приборы универсальные для измерения длины LMI plus, ГРСИ 79125-20
Номер госреестра:
79125-20
Наименование СИ:
Приборы универсальные для измерения длины
Обозначение типа:
LMI plus
Производитель:
Фирма "EKM Jena GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.09.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 78202
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы универсальные для измерения длины LMI plus
Назначение средства измерений
Приборы универсальные для измерения длины LMI plus (далее – приборы) предназна-
чены для наружных измерений линейных размеров деталей с плоскими, цилиндрическими и
сферическими поверхностями.
Описание средства измерений
Принцип действия приборов основан на измерении перемещения растровой стеклянной
шкалы, установленной в подвижной пиноли, и определения отклонения длины измеряемого
объекта от действительной длины эталонной меры.
Приборы состоят из чугунного или гранитного основания, измерительного узла, пере-
мещающегося по направляющим основания, задней бабки, подвижного измерительного стола
персонального компьютера и программного обеспечения. В состав измерительного узла входит
подвижная пиноль с установленной в ней высокоточной стеклянной растровой шкалой и блок
регулировки измерительного усилия. Для расширения возможностей приборы снабжены раз-
личными приспособлениями для установки, крепления и позиционирования объектов измере-
ния.
Пломбирование приборов от несанкционированного доступа не предусмотрено.

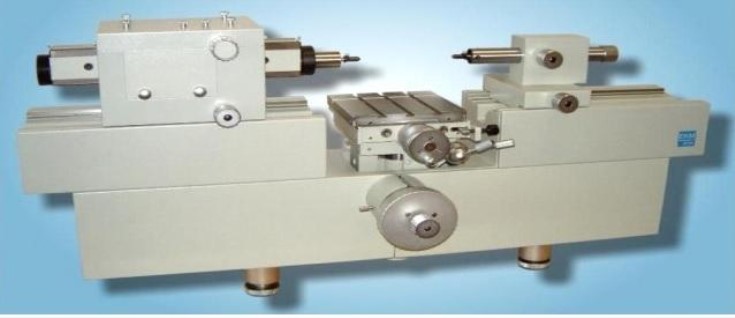

Общий вид прибора представлен на рисунке 1.
Рисунок 1 - Общий вид прибора универсального для измерения длины LMI plus
Программное обеспечение
Программное обеспечение LMI-MS предназначено для регистрации результатов изме-
рения и их последующей обработки.
Разделение на метрологически значимую и незначимую части не произведено.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное _наименование ПО
Номер версии ПО
Цифровой идентификатор ПО
Значение
LMI-MS
v4R15 (не ниже)
85B11EF4CF11189E7D2CBCF01F194971
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 – 2014.
Лист № 2
Всего листов 4
Метрологические и технические характеристики
± (0,1+L/2000)*
Таблица 2 Метрологические характеристики
Наименование
LMI plus -
01-400 РС
LMI plus - LMI plus -
01-680 РС 01-1000 РС
LMI plus -
01-1500 РС
От 0 до 100 От 0 до 100
включ. включ.
Св. 100 доСв. 100 до
680 включ. 1000 включ.
От 0 до 100
включ.
Св. 100 до
1500 включ.
± (0,1 + L/1000)*
-
± (0,5 +5L/1000)*
Диапазон измерений наружных
размеров, мм:
−
прямые измерения
От 0 до 100
включ.
−
относительные измерения
Св. 100 до
400 включ.
Пределы допускаемой абсо-
лютной погрешности измере-
ний длины, мкм:
в диапазоне от 0 до 100 мм
включ.
в диапазоне св. 100 до
1000 мм включ.
в диапазоне св. 1000 до
1500 мм включ.
* где L -измеряемая длина в мм.
Наименование
от +19,5 до +20,5
Таблица 3 Технические характеристики
LMI plus -
01-400 РС
LMI plus -
01-1500 РС
86
LMI plus - LMI plus -
01-680 РС 01-1000 РС
220 ± 22
600
100150
350
500
500
1000
500 500
500 500
1300 1600
500
500
2000
Напряжение питания, В
Потребляемая мощность, Вт, не более
Масса, кг, не более
Габаритные размеры, мм,
не более:
высота
ширина
длина
Условия эксплуатации:
температура окружающей среды, °С
изменение температуры окружаю-
щей среды за 1 час, °С не более
относительная влажность воздуха, %
атмосферное давление, кПа
0,1
от 50 до 70
от 96 до 104
Средний срок службы, лет
10
Знак утверждения типа
наносится методом печати на титульный лист Руководства по эксплуатации.
Лист № 3
Всего листов 4
Комплектность средства измерений
Обозначение
LMI-MS
Таблица 4 - Комплектность средства измерений
Наименование
Прибор универсальный для измерения длины LMI plus
Набор измерительных наконечников
Набор измерительных дуг
Кольцо установочное
Программное обеспечение
Компьютер персональный
Руководство по эксплуатации
Методика поверки
МП ТИнТ 101-2017
Количество
1 шт.
1 шт.
2 шт.
2 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП ТИнТ 101-2017 «Приборы универсальные для измерения
длины LMI plus. Методика поверки», утвержденному ООО «ТестИнТех» 16 мая 2017г.
Основные средства поверки:
Рабочий эталон 1-го разряда в соответствии с Государственной поверочной схемой для
средств измерений длины в диапазоне от 1·10
-9
до 100 м и длин волн в диапазоне от 0,2 до
50 мкм, приказ Федерального агентства по техническому регулированию и метрологии от
29.12.2018 г. № 2840, меры длины концевые плоскопараллельные;
Рабочий эталон 3-го разряда в соответствии с Государственной поверочной схемой для
средств измерений длины в диапазоне от 1·10
-9
до 100 м и длин волн в диапазоне от 0,2 до
50 мкм, приказ Федерального агентства по техническому регулированию и метрологии от
29.12.2018 г. № 2840, меры длины концевые плоскопараллельные.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования приборам
универсальным для измерения длины LMI plus
Приказ Федерального агентства по техническому регулированию и метрологии от
29.12.2018 г. № 2840. Государственная поверочная схема для средств измерений длины в
диапазоне от 1·10
-9
до 100 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация EKM Jena GmbH, Германия
Изготовитель
EKM Jena GmbH, Германия
Адрес: Германия, 07745 Jena, Moritz-von-Rohr-Str.1a
Телефон: +49 (0) 3641 236291
Факс: +49 (0) 3641 236292
Заявитель
ООО «ГК «ИНТРАТУЛ»
ИНН 7806530373
Адрес: 195027, г. Санкт-Петербург, шоссе Революции, дом 3, корпус 1, лит. А., оф. 1002
Телефон: +7 (812) 313-50-92, Факс: +7 (812) 313-50-93
E-mail:
Лист № 4
Всего листов 4
Испытательный центр
Общество с ограниченной ответственностью «ТестИнТех»
Адрес: 123308, Москва, ул.Мневники, д.1
Телефон (Факс): (499) 124- 99 -96
E-mail:
Аттестат аккредитации ООО «ТестИнТех» по проведению испытаний средств измере-
ний в целях утверждения типа № RA.RU.312099 от 27.02.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
