Резервуары стальные вертикальные цилиндрические РВС-400, ГРСИ 79124-20
Номер госреестра:
79124-20
Наименование СИ:
Резервуары стальные вертикальные цилиндрические
Обозначение типа:
РВС-400
Производитель:
Дочернее ОАО "Орское монтажное управление" ЗАО "ТРЕСТ Востокметаллургмонтаж", г.Орск
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ У-04-5578/А, У-04-5577/А
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 78201
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные вертикальные цилиндрические РВС-400
Назначение средства измерений
Резервуары стальные вертикальные цилиндрические РВС-400 (далее – резервуары)
предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и
отпуска.
Описание средства измерений
Резервуары представляют собой стальные вертикальные конструкции цилиндрической
формы с днищем и крышей. Цилиндрическая стенка резервуаров включает в себя шесть
цельносваренных горизонтальных поясов полистовой сборки. Соединение поясов выполнено
сварным соединением встык из листовой стали.
Резервуары стальные вертикальные цилиндрические РВС-400 с заводскими номерами У-
04-5578/А и У-04-5577/А расположены на территории ПУ «Орск» филиала «Оренбург»
АО «Газпромнефть-Аэро».
Общий вид резервуаров представлен на рисунке 1.
а)б)

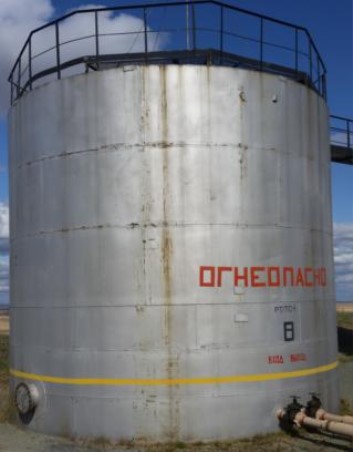

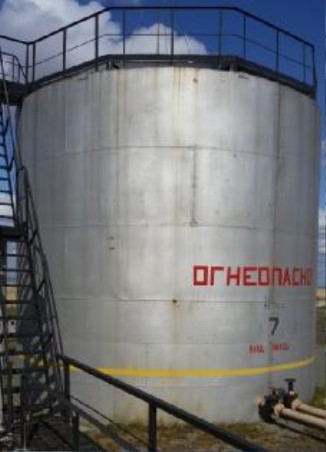

Рисунок 1 – Общий вид резервуара а) зав. № У-04-5578/А, б) зав. № У-04-5577/А
Пломбирование резервуаров не предусмотрено.
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
±0,20
Значение
400
Таблица 1 – Метрологические характеристики
Наименование
Номинальная вместимость, м
3
Пределыдопускаемойотносительнойпогрешностипри
измерении вместимости, %
Значение
Таблица 2 – Основные технические характеристики
Наименование
Условия эксплуатации:
температура окружающего воздуха, °С
Средний срок службы, лет, не менее
от -40 до +50
12
Знак утверждения типа
наносится на титульный лист паспорта резервуара печатным методом.
Комплектность средства измерений
Наименование
Обозначение
-
2 экз.
Таблица 3 – Комплектность средства измерений
-
Количество,
шт.
2 шт.
Резервуар стальной вертикальный цилиндрический РВС-400
Резервуар стальной вертикальный цилиндрический РВС-400.
Паспорт
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки» (геометрический метод).
Основные средства поверки:
рулетка измерительная металлическая 2-ого класса точности (регистрационный
номер 46391-11), диапазон измерений от 0 до 20000 мм, класс точности 2;
рулетка измерительная металлическая с грузом РНГ (регистрационный номер
43611-10), диапазон измерений от 0 до 20000 мм, класс точности 2;
линейка измерительная металлическая (регистрационный номер 96-70), диапазон
измерений от 0 до 500 мм; пределы абсолютной погрешности ± 0,2 мм;
толщиномер ультразвуковой УТ-93П (регистрационный номер 10497-98), диапазон
измерений от 0,6 до 30,0 мм, пределы абсолютной погрешности при измерении толщины
± 0,1 мм;
нивелир с компенсатором DSZ3 (регистрационный номер 20437-00), диапазон
измерений от 0 до 360°,среднеквадратическая погрешность превышения на 1 км двойного хода
не более 2,5 мм;
штангенциркуль ШЦ-III-400-0,02 (регистрационный номер 11333-88), диапазон
измерений от 0 до 400 мм, пределы абсолютной погрешности ± 0,2 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
Сведения о методиках (методах) измерений
ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений
Лист № 3
Всего листов 3
Нормативные документы, устанавливающие требования к резервуарам стальным
вертикальным цилиндрическим РВС-400
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статистических измерениях, массового и объемного расходов жидкости»
Изготовитель
Дочернее открытое акционерное общество «Орское монтажное управление» Закрытого
акционерногообщества«ТРЕСТВостокметаллургмонтаж»(ДОАО«ОрскоеМУ»
ЗАО «ТРЕСТ ВММ»)
ИНН 5614010000
Адрес: 462402, г. Орск, ул. Тобольская 9.
Заявитель
Акционерное общество «Газпромнефть-Аэро» (АО «Газпромнефть-Аэро»)
ИНН 7714117720
Адрес: 462409, г. Орск, Аэропорт
Юридический адрес: 197198, г. Санкт-Петербург, Зоологический пер., д. 2-4, лит. Б
Телефон: +7 (343) 351-18-88
E-mail:
Web-сайт: www/gazprom-neft.aero
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)
Адрес: Россия, 634012, Томская обл., г. Томск, ул. Косарева, д.17а
Телефон: +7 (3822) 55-44-86, факс: +7 (3822) 56-19-61
Web-сайт: tomskcsm.ru, томскцсм.рф
E-mail:
Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30113-13 от 03.06.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
