Резервуар стальной горизонтальный цилиндрический РГС-10, ГРСИ 79120-20
Номер госреестра:
79120-20
Наименование СИ:
Резервуар стальной горизонтальный цилиндрический
Обозначение типа:
РГС-10
Производитель:
ООО "Химмаш", г.Пенза
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 522
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 78197
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар стальной горизонтальный цилиндрический РГС-10
цилиндрический РГС-10
продуктов пропарки и промывки, а
Назначение средства измерений
Резервуарстальнойгоризонтальный
(далее – резервуар) предназначен для измерения объёма
также их прием, хранение и отпуск.
Описание средства измерений
Принцип действия резервуара основан на измерении объема продуктов пропарки и
промывки в зависимости от уровня их наполнения.
Резервуар представляет собой закрытый стальной сосуд в виде горизонтально
установленного цилиндра, с эллиптическими днищами, не теплоизолированный.
Резервуар установлен на бетонных опорах, оборудован лестницей, люками-лазами
для обслуживания во время эксплуатации.
Резервуар оснащен трубопроводами приема и выдачи, предохранительными клапанами
и имеет наружное и внутреннее антикоррозионные покрытия.
Резервуар стальной горизонтальный цилиндрический РГС-10: зав. № 522 расположен на
участке по эксплуатации товарно-сырьевого парка ООО «Туймазинское ГПП», 452774,
Республика Башкортостан, Туймазинский район, д. Нуркеево, ул. Промышленная, 42.

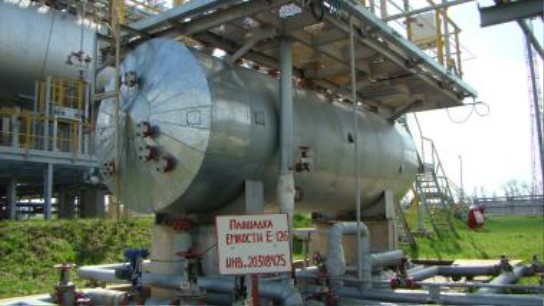

Общий вид резервуара представлен на рисунке 1.
Рисунок 1 – Общий вид резервуара стального горизонтального цилиндрического РГС-10
Пломбирование резервуара стального горизонтального цилиндрического РГС-10
не предусмотрено.
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
±0,25
Значение
10
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности
определения вместимости (при геометрическом
методе), %
Значение
1600
4500
Таблица 2 – Основные технические характеристики
Наименование характеристики
Габаритные размеры, мм
- внутренний диаметр
- длина цилиндрической части
Условия эксплуатации:
- температура окружающего воздуха, °С
- атмосферное давление, кПа
Средний срок службы, лет
от -40 до +40
от 84,0 до 106,7
20
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначениеКоличество
Резервуар стальной горизонтальный цилиндрический РГС-10 1 шт.
Паспорт - 1 экз.
Градуировочная таблица - 1 экз.
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные
цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности, Р30Н2К (регистрационный
№ 29631-05);
- рулетка измерительная металлическая 2 класса точности, Р20У2Г (регистрационный
№ 29631-05);
- линейка измерительная металлическая (регистрационный № 20048-05), предел
измерений 500 мм, ПГ ±1 мм;
- толщиномер ультразвуковой БУЛАТ-1М (регистрационный № 21391-13), диапазон
измерений от 0,5 до 100,0 мм, ПГ ±0,1 мм;
- нивелир оптический с компенсатором RGK N - 32 (регистрационный № 61529-15);
- рейка нивелирная телескопическая VEGA TS3M (регистрационный № 51835-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в виде
оттиска поверительного клейма.
Сведения о методиках (методах) измерений
отсутствуют
Лист № 3
Всего листов 3
Нормативные и технические документы, устанавливающие требования к резервуару
стальному горизонтальному цилиндрическому РГС-10
Приказ Федерального агентства по техническому регулированию и метрологии
от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств
измерений массы и объема жидкости в потоке, объема жидкости и вместимости при
статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000. ГСИ. Резервуары стальные горизонтальные цилиндрические.
Методика поверки
Изготовитель
Общество с ограниченной ответственностью «Химмаш» (ООО «Химмаш»)
ИНН 5835090557
Адрес: 440015, г. Пенза, ул. Аустрина, д. 63, корпус 3
Телефон: 8 (8412) 99-19-24
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Туймазинское газоперерабатывающее
предприятие» (ООО «Туймазинское ГПП»)
ИНН 0269034133
Адрес:452774, Республика Башкортостан, Туймазинский район, д. Нуркеево,
ул.Промышленная, 42
Телефон/факс: 8 (34782) 96-216
E-mail:
Испытательный центр
ФБУ «Государственный региональный центр стандартизации, метрологии и
испытаний в Республике Башкортостан» (ФБУ «ЦСМ Республики Башкортостан»)
Адрес: 450006, г. Уфа, бульвар Ибрагимова, 55/59
Телефон/факс: 8 (347) 276-78-74
E-mail:
Web-сайт:
Аттестат аккредитации ФБУ «ЦСМ Республики Башкортостан» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311406 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
