Трансформаторы напряжения НКФ-220-58 У1, НКФ-220-58 ХЛ1, ГРСИ 79104-20
Номер госреестра:
79104-20
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
НКФ-220-58 У1, НКФ-220-58 ХЛ1
Производитель:
ПО "Запорожтрансформатор", Украина, г.Запорожье
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 68 шт. с зав.№ НКФ-220-58 У1: 28332, 29736, 30281, 29410, 29361, 30325, 10503, 10546, 10652, 47612, 47786, 47597, 32104, 32252, 32154, 46534, 46593, 46512, 24672, 24762, 10577, 10373, 10581, 34732, 34810, 85/3458, 24/114, 41/96, 9990, 20201, 20093, 520, 44, 507, 58566, 58700, 58872, 46551, 46594, 46507, 21668, 13174, 12878, 9855, 9812, 9636, 53406, 9809, 9828, 11136, 9168, 10948, 11202, 11210, 11096, 45907, 44143, 45909, 50078, 49593, 50076, 58904, 58879, 58900, 21923, 22319, 21965; НКФ-220-58 ХЛ1: 56952
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 78181
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения НКФ-220-58 У1, НКФ-220-58 ХЛ1
Назначение средства измерений
Трансформаторы напряжения НКФ-220-58 У1, НКФ-220-58 ХЛ1 (далее по тексту –
трансформаторы напряжения) предназначены для применения в электрических цепях перемен-
ного тока промышленной частоты с целью передачи сигнала измерительной информации при-
борам измерения, защиты, автоматики, сигнализации и управления.
Описание средства измерений
Принцип действия трансформаторов напряжения основан на явлении электромагнитной
индукции переменного тока.
Трансформаторынапряжениясостоятизмагнитопровода,выполненного
из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией,
конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения
в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляцион-
ной покрышке, заполненной трансформаторным маслом и установленной на основание.

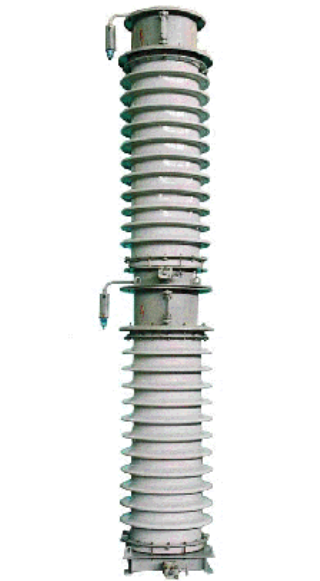

Общий вид средства измерений и схема пломбировки от несанкционированного
доступа приведены на рисунке 1.
Рисунок 1 – Общий вид средства измерений и схема пломбировки
от несанкционированного доступа
Программное обеспечение
отсутствует.
Место пломбировки
Лист № 2
Всего листов 3
Метрологические и технические характеристики
400
Значение
220/√3
100/√3
50
0,5
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальное напряжение первичной обмотки U
1ном
, кВ
Номинальное напряжение вторичной обмотки U
2ном
, В
Номинальная частота f
ном
, Гц
Класс точности основной вторичной обмотки
Номинальная мощность основной вторичной
обмотки, В·А
Значение
НКФ-220-58 У1 НКФ-220-58 ХЛ1
Таблица 2 – Основные технические характеристики
Наименование характеристики
Модификация трансформатора
Условия эксплуатации:
– температура окружающей среды, °С
от -45 до +40от -60 до +40
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Комплектность средства измерений
НКФ-220-58 У1
67 шт.
НКФ-220-58 ХЛ1
1 шт.
Обозначение
Количество
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор напряжения
(заводские номера: 28332, 29736, 30281, 29410, 29361,
30325, 10503, 10546, 10652, 47612, 47786, 47597, 32104,
32252, 32154, 46534, 46593, 46512, 24672, 24762, 10577,
10373, 10581, 34732, 34810, 85/3458, 24/114, 41/96, 9990,
20201, 20093, 520, 44, 507, 58566, 58700, 58872, 46551,
46594, 46507, 21668, 13174, 12878, 9855, 9812, 9636,
53406, 9809, 9828, 11136, 9168, 10948, 11202, 11210,
11096, 45907, 44143, 45909, 50078, 49593, 50076, 58904,
58879, 58900, 21923, 22319, 21965)
Трансформатор напряжения
(заводские номера: 56952)
Паспорт
Паспорт
НКФ-220-58 У1
НКФ-220-58 ХЛ1
67 экз.
1 экз.
Поверка
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика
поверки».
Основные средства поверки:
– делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном
информационном фонде 34826-07);
– прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном
фонде 24719-03);
– магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном
фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
отсутствуют.
Нормативныедокументы,устанавливающиетребованияктрансформаторам
напряжения НКФ-220-58 У1, НКФ-220-58 ХЛ1
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Изготовитель
ПО «Запорожтрансформатор», Украина
Адрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, 3
Заявитель
Обществосограниченнойответственностью«Инженерныйцентр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-cайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации,метрологииииспытаний в г.Москвеи Московскойобласти»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт:
E-mail:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обес-
печения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
