Накопители электрических параметров НЭП-К, ГРСИ 79086-20
Номер госреестра:
79086-20
Наименование СИ:
Накопители электрических параметров
Обозначение типа:
НЭП-К
Производитель:
АО "НТЦ "Диапром", г.Москва
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.09.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 78163
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Накопители электрических параметров НЭП-К
Назначение средства измерений
НакопителиэлектрическихпараметровНЭП-К(далеепотексту–НЭП-К)
предназначеныдля измерений среднеквадратического значения фазного напряжения
переменного тока и среднеквадратического значения силы переменного тока, а также
накопления и хранения в энергонезависимой памяти значений электрических параметров
электроприводной арматуры (далее по тексту – ЭПА).
Описание средства измерений
НЭП-К являются преобразователями измерительными, и их принцип действия основан
на измерении среднеквадратических значений напряжения и силы переменного тока
синусоидальной формы путем измерения мгновенных значений с использованием 12-16-ти
разрядного аналого-цифрового преобразователя (далее по тексту – АЦП) при частоте
дискретизации до 25 кГц.
НЭП-К выпускаются в двух исполнениях НЭП-К ДКНБ.468157.004 и НЭП-К
ДКНБ.468157.004-01, отличающихся комплектностью.
Исполнение НЭП-К ДКНБ.468157.004 состоит из:
‒модуля НЭП-512М ДКНБ.687281.137;
‒датчика тока ДТ-3П ДКНБ.433649.005;
‒датчика напряжения ДН-3П ДКНБ.433649.006;
‒кабеля сигнального НЭП-512-S-К ДКНБ.685623.021.
Исполнение НЭП-К ДКНБ.468157.004-01 состоит из:
‒модуля измерительного НЭП-512C ДКНБ.687281.013;
‒модуля измерительного МДТН-КР ДКНБ.687281.012-05;
‒кабеля сигнального НЭП-512-S ДКНБ.685623.007.
КаждаясоставнаячастьНЭП-Кзаключенывотдельныйметаллический
противопожарный корпус, и соединены между собой кабелем сигнальным.
НЭП-К выполняет следующие функции:
‒принимаетсигналысреднеквадратическогозначенияфазногонапряжения
переменного тока;
‒принимает сигналы среднеквадратического значения силы переменного тока;
‒принимает сигналы силы переменного тока от концевых выключателей и отображает
полученные значения во внешнем программном обеспечении;
‒преобразовывает принятые сигналы во вторичные сигналы напряжения переменного
тока;
‒имеет гальваническую развязку сигналов;
‒измеряет принятые и преобразованные вторичные сигналы напряжения переменного
тока;
‒обеспечивает хранение результатов измерений на карте памяти в виде файлов;
‒поддерживает операции по обмену данными с персональным компьютером (далее по
тексту – ПК) по каналам Ethernet и USB.
ОбщийвидНЭП-КДКНБ.468157.004представленнарисунке1,НЭП-К
ДКНБ.468157.004-01 - на рисунке 2. Схема пломбирования от несанкционированного доступа
НЭП-К ДКНБ.468157.004 представлена на рисунках 3, 4, 5, НЭП-К ДКНБ.468157.004-01 - на
рисунках 6, 7.
Лист № 2
Всего листов 8

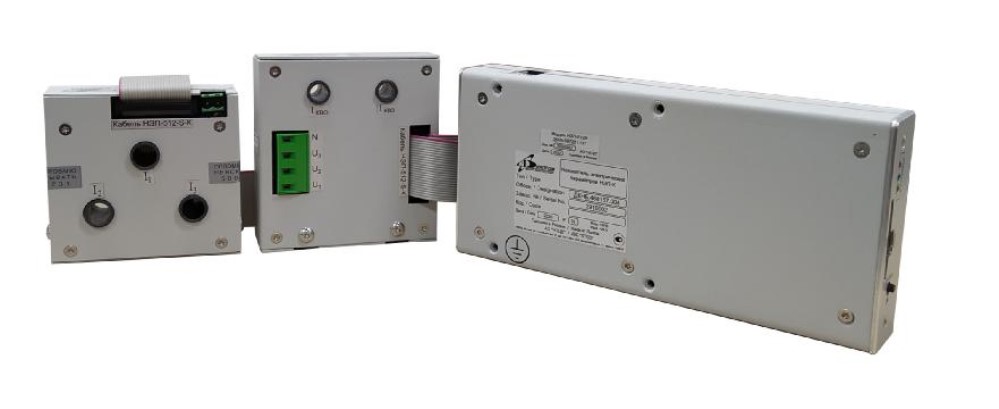

Рисунок 1 – Общий вид НЭП-К ДКНБ.468157.004

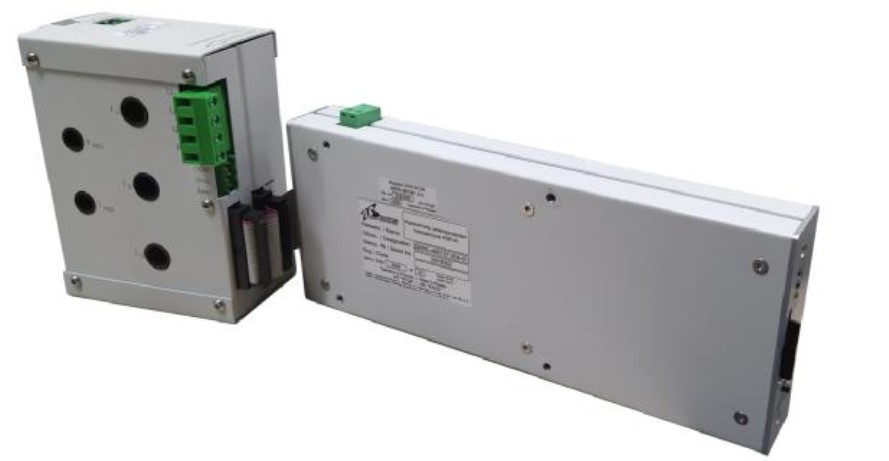

Рисунок 2 – Общий вид НЭП-К ДКНБ.468157.004-01
Лист № 3
Всего листов 8

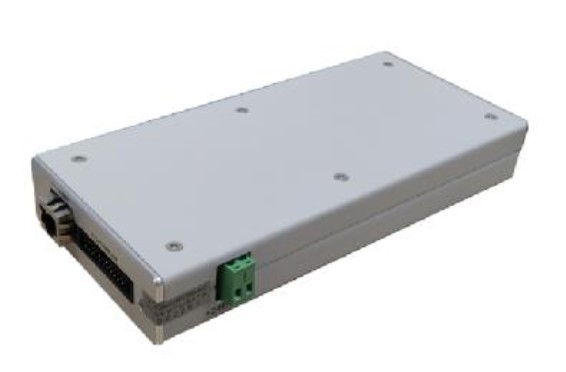

Рисунок 3 - Место пломбирования от несанкционированного доступа
модуля НЭП-512М

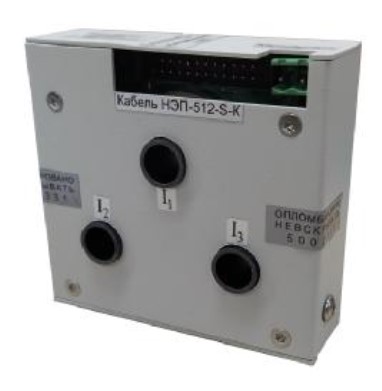

Рисунок 4 - Места пломбирования от несанкционированного доступа
датчика тока ДТ-3П
Место пломбирования от
несанкционированного
доступа
Места пломбирования от
несанкционированного
доступа

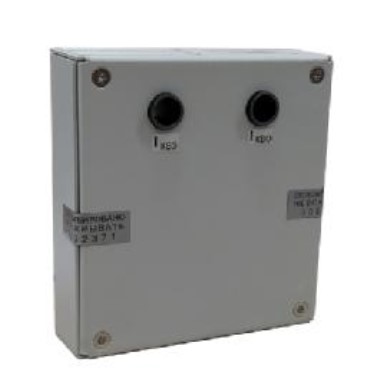

Рисунок 5 - Места пломбирования от несанкционированного доступа
датчика напряжения ДН-3П
Места пломбирования от
несанкционированного
доступа
Лист № 4
Всего листов 8
Программное обеспечение
НЭП-К имеет встроенное и внешнее программное обеспечение (далее по тексту - ПО).
Встроенное ПО НЭП-К реализовано аппаратно и является метрологически значимым.
Встроенное ПО НЭП-К может быть проверено, установлено или переустановлено только на
заводе-изготовителе с использованием специальных программно-
технических средств.
Идентификационные данные встроенного и внешнего ПО приведены в таблице 1.
Внешнее ПО предназначено для отображения записанных или сохраненных сигналов
электроприводной арматуры и не является метрологически значимым.
Пломбировочная
наклейка

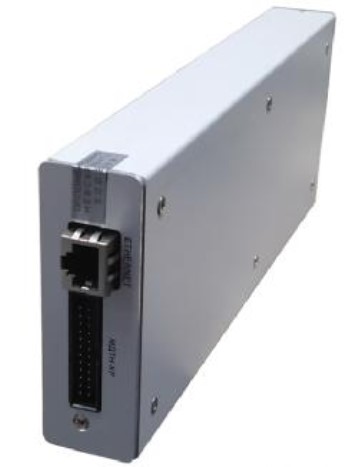

Рисунок 6 - Место пломбирования от несанкционированного доступа
модуля НЭП-512С

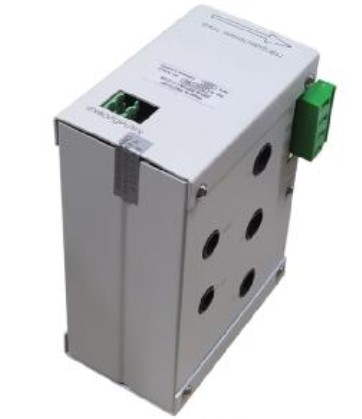

Рисунок 7 - Место пломбирования от несанкционированного доступа
модуля МДТН-КР
Пломбировочная
наклейка
Лист № 5
Всего листов 8
«Registrator-19»
«AlteraAdc.rbf»
1
1.0
Цифровой идентификатор ПО
-
md5
-
Таблица 1- Идентификационные данные внешнего программного обеспечения
Идентификационные данные (признаки)
Внешнее
Значение
Встроенное
Идентификационное наименование
программы
Номер версии (идентификационный
номер ПО)
DA9ADF8302F1259508A
AE8273DC02116
Алгоритм вычисления цифрового
идентификатора ПО
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений –
«высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
от 2,5 до 250
0,5
Диапазоны измерений среднеквадратического значения силы
переменного тока в диапазоне частот от 40 до 2000 Гц, А
0,5
0,1
Значение
Таблица 2 -
Метрологические характеристики НЭП-К
Наименование характеристики
Диапазон измерений среднеквадратического значения фазного
напряжения переменного тока в диапазоне частот от 40 до 2000 Гц, В
Пределы допускаемой основной приведенной (к верхней границе
диапазона измерений) погрешности измерений среднеквадратического
значения фазного напряжения переменного тока, %
от 0,05 до 2,5
от 0,1 до 10
от 0,5 до 50
от 1,0 до 100
от 1,5 до 150
Пределы допускаемой основной приведенной (к верхней границе
диапазона измерений) погрешности измерений среднеквадратического
значения силы переменного тока, %
Пределы допускаемой дополнительной приведенной (к верхней границе
диапазона измерений) погрешности измерений среднеквадратического
значения фазного напряжения и силы переменного тока, вызванной
изменением температуры окружающего воздуха в пределах рабочего
диапазона температур на каждый 1
С , %
от 0 до 200
1,5·I
п
1)
1,5·I
п
1,2·U
п
2)
5
Значение
Таблица 3 – Основные технические характеристики
Наименование характеристики
Диапазон индикации среднеквадратического значения силы переменного
тока от концевых выключателей, мА
Допустимая перегрузка при измерении среднеквадратического значения
силы переменного тока, А, не более
Допустимая перегрузка при измерении среднеквадратического значения
силы переменного тока от концевых выключателей, А, не более
Допустимая перегрузка по напряжению для измерительных каналов, В,
не более
Продолжительность подачи максимального сигнала силы переменного
тока для встроенной линии калибровки фазного тока, с, не более
Количество измерительных каналов напряжения
Количество измерительных каналов тока
3
3
Лист № 6
Всего листов 8
200,4×90×29,6
85,2×82,6×28,1
87×92×28,8
0,6
0,3
0,35
0,03
Знак утверждения типа
наносят на табличку НЭП-К методом термопечати или трафаретной печати и на титульные
листы формуляра и руководства по эксплуатации типографским способом.
Значение
2
24±1,2
5
9,0
8,0
от +15 до +25
от 30 до 80
от 84 до 106,7
от +5 до +50
98
230×90×29
93×124×64
Окончание таблицы 3
Наименование характеристики
Количество каналов тока концевых выключателей
Параметры электрического питания от источника постоянного тока:
- напряжение постоянного тока, В
Максимальная потребляемая мощность, Вт, не более
Монтажный диаметр токонесущего провода, мм, не более
Монтажный диаметр провода концевого выключателя, мм, не более
Нормальные условия измерений:
- температура окружающего воздуха,
С
- относительная влажность воздуха, %
- атмосферное давление, кПа
Рабочие условия измерений:
- температура окружающего воздуха,
С
- относительная влажность воздуха при температуре +35 °С, %, не более
Габаритные размеры (длина×ширина×высота), мм, не более:
1) для исполнения НЭП-К ДКНБ.468157.004
- для модуля НЭП-512М ДКНБ.687281.137
- для датчика тока ДТ-3П ДКНБ.433649.005
- для датчика напряжения ДН-3П ДКНБ.433649.006
2) для исполнения НЭП-К ДКНБ.468157.004-01
- модуля измерительного НЭП-512C ДКНБ.687281.013
- модуля измерительного МДТН-КР ДКНБ.687281.012-05
Масса, кг, не более:
1) для исполнения НЭП-К ДКНБ.468157.004
- для модуля НЭП-512М ДКНБ.687281.137
- для датчика тока ДТ-3П ДКНБ.433649.005
- для датчика напряжения ДН-3П ДКНБ.433649.006
- для кабеля сигнального НЭП-512-S-К ДКНБ.685623.021
2) для исполнения НЭП-К ДКНБ.468157.004-01
- модуля измерительного НЭП-512C ДКНБ.687281.013
- модуля измерительного МДТН-КР ДКНБ.687281.012-05
- для кабеля сигнального НЭП-512-S ДКНБ.685623.007
Среднее время наработки на отказ, ч
Средний срок службы, лет
0,65
0,68
0,03
60000
10
1)
I
п
– верхний предел диапазона измерений при измерении среднеквадратических
значений силы переменного тока;
2)
U
п
– верхний предел диапазона измерений при измерении среднеквадратических
значений фазного напряжения переменного тока.
Лист № 7
Всего листов 8
Комплектность средства измерений
Накопитель электрических параметров НЭП-К
1 шт.
ДКНБ.468157.004ФО
1 экз.
ДКНБ.468157.004РЭ
ДКНБ.468157.004ПМ
ДКНБ.00144 34
1 экз.
Таблица 4 – Комплектность НЭП-К
Наименование
Количество
Обозначение
ДКНБ.468157.004
или
ДКНБ.468157.004-01
1 экз.
1 экз.
Накопитель электрических параметров НЭП-К.
Формуляр
Накопитель электрических параметров НЭП-К.
Руководство по эксплуатации
Накопитель электрических параметров НЭП-К.
Методика поверки
Программноеобеспечение«Registrator-19».
Руководство оператора
Кабель мини USB 5 pin
Флэш-карта (формат SD, емкость 16-32 Гбайт)
Компакт-диск с ПО «Registrator-19»
-
-
-
1 шт.
1 шт.
1 шт.
Поверка
осуществляется по документу ДКНБ.468157.004ПМ «Накопители электрических параметров
НЭП-К. Методика поверки», утвержденному с ООО «ИЦРМ» 27.02.2020 г.
Основное средство поверки:
‒калибратормногофункциональныйFluke5502Е (регистрационныйномер в
Федеральном информационном фонде № 55804-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых НЭП-К с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в формуляр.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к накопителям
электрических параметров НЭП-К
ГОСТ 22261–94 Средства измерений электрических и магнитных величин. Общие
технические условия
ДКНБ.468157.004ТУ Накопители электрических параметров НЭП-К. Технические
условия
Изготовитель
Акционерное общество «Научно-технический центр «Диапром» (АО «НТЦД»)
ИНН 7721502754
Адрес: 111141, г. Москва, Зеленый проспект д.5/12, стр. 3
Юридический адрес: 109518, г. Москва, Газгольдерная, д. 14, офис 329
Телефон: +7 (495) 690-91-95
Факс: +7 (495) 690-91-95
E-mail:
Web-сайт:
Лист № 8
Всего листов 8
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии» (ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 64089-16 | Система измерений количества и параметров природного газа в составе "пункта измерения расхода газа (СИКГ ПИРГ) на УКПГ-1 Западного купола Северо-Уренгойского месторождения" | Нет данных | ООО НПП "ГКС", г.Казань | 2 года | Перейти |
| 36759-08 | Система измерений количества и параметров нефти сырой ТВО ДНС Тепловского месторождения ООО "ЮНГ-Сервис" | Нет данных | ООО "НПП "ОЗНА-Инжиниринг", г.Уфа | 1 год | Перейти |
| 47825-11 | Измерители напряженности электрических и магнитных полей | П3-80 | ООО "ПКФ Цифровые приборы", г.Москва | 1 год | Перейти |
| 51564-12 | Приборы для измерений параметров света фар автотранспортных средств | LUMINOSCOPE LVC PPC | Фирма "L.E.T. Automotive NV", Бельгия | 1 год | Перейти |
| 63982-16 | Система измерений количества и параметров свободного нефтяного газа из сепаратора С-0/1 ЦППН УПНГ ООО "Башнефть-Полюс" | Нет данных | ООО "Башнефть-Полюс", г.Нарьян-Мар | 3 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
