Номер госреестра:
79078-20
Наименование СИ:
Анализаторы цепей векторные
Обозначение типа:
Р4М-40
Производитель:
АО "НПФ "МИКРАН", г.Томск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.09.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 78155
об утверждении типа средств измерений
Лист № 1 Trial
листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы цепей векторные Р4М-40
Назначение средства измерений
Анализаторы цепей векторные Р4М-40 предназначены для измерения комплексных
коэффициентов передачи и отражения (S-параметров) двухполюсников и четырехполюсников в
коаксиальных волноводах с диаметрами поперечных сечений 2,4/1,042 мм.
Описание средства измерений
Принцип действия анализаторов цепей векторных Р4М-40 основан на принципе
рефлектометра - раздельного выделения измерительных сигналов: падающего, прошедшего
через измеряемый СВЧ четырехполюсник и отраженных от его входов, преобразования их в
опорный и измеряемые сигналы, формирования напряжений, пропорциональных этим
сигналам, и дальнейшего дискретного преобразования этих напряжений с целью цифровой
обработкиииндикацииизмеряемыхвеличин.Выделениеизмерительныхсигналов
производится с помощью направленных ответвителей.
Анализаторы цепей векторные Р4М-40 совмещают в себе синтезированный источник
сигнала, измеритель S-параметров и настраиваемый приемник в одном корпусе. В состав
анализатора цепей векторного входят: синтезатор частот, две пары направленных ответвителей,
два опорных и два измерительных приемника, блок сбора данных и управления, источник
питания.
Конструктивно анализаторы цепей векторные Р4М-40 выполнены в металлическом
корпусе и работают под управлением персонального компьютера с операционной системой
Windows.
В анализаторах цепей векторных Р4М-40 предусмотрены однопортовая, полная
двухпортовая,однонаправленнаядвухпортоваякалибровка,нормализациячастотной
характеристики тракта передачи или отражения и соответствующая векторная коррекция
составляющих систематической погрешности измерений. Калибровка(нормирование
характеристик) анализатора цепей векторного Р4М-40 выполняется с использованием набора
калибровочных мер.
Общий вид анализаторов цепей векторных Р4М-40 и обозначение места нанесения знака
утверждения типа приведены на рисунке 1. Схема пломбировки от несанкционированного
доступа приведена на рисунке 2.

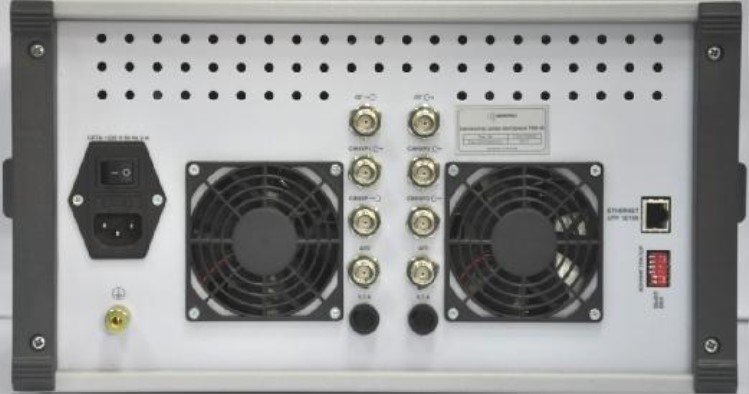

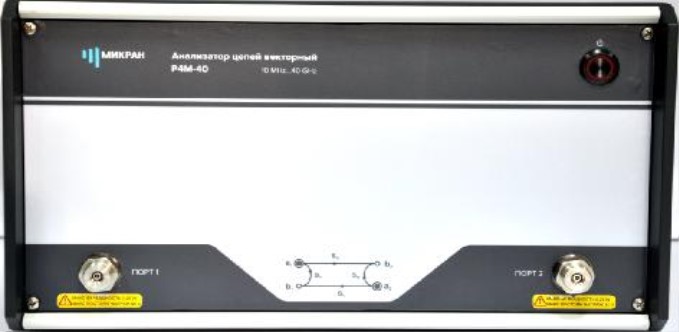

Рисунок 1– Общий вид средства измерений
Место нанесения знака об утверждении
типа средства измерений
Лист № 2
Всего листов 8
Рисунок 2– Схема пломбировки от несанкционированного доступа
Программное обеспечение
АнализаторыцепейвекторныеР4М-40работаютподуправлениемвнешнего
персонального компьютера с установленным программным обеспечением Graphit Р4М,
который проводит обработку информации, выполняет ряд вычислительных функций и
обеспечиваетразличные вариантыотображениярезультатов измерений. Длясвязи
с персональным компьютером используется интерфейс Ethernet.
Программное обеспечение реализовано без выделения метрологически значимой части.
Недокументированные возможности отсутствуют, все функции полностью описаны в
руководстве по эксплуатации.
Влияниепрограммногообеспечениянеприводитквыходуметрологических
характеристик анализатора цепей векторного Р4М-40 за пределы допускаемых значений.
Уровеньзащитыпрограммногообеспечения«низкий»всоответствиис
Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
Graphit Р4М
не ниже 2.5
-
Метрологические и технические характеристики
Метрологические и технические характеристики анализаторов цепей векторных
Р4М-40 приведены в таблицах 2 и 3 соответственно.
Диапазоны и пределы допускаемых погрешностей измерений коэффициентов передачи и
отражения приведены для рабочего диапазона температур окружающей среды и изменении
температуры не более ±2 °С после выполнения однопортовой (только для коэффициента
отражения) или полной двухпортовой калибровки (включая изоляцию), при уровне мощности
выходного сигнала минус 10 дБ (1 мВт), с помощью набора калибровочных мер.
Места для пломбирования от несанкционированного доступа
Лист № 3
Всего листов 8
- в диапазоне частот св. 18 до 32 ГГц включ.
±(0,011+0,008
|S
11
|+0,018
|S
11
|
2
)
,
±(0,011+0,008
|S
22
|+0,018
|S
22
|
2
)
Значение
2
от 0,01 до 40
1
±2
10
-6
от 3 до 10
5
от -50 до +10
от -50 до +7
0,1
±2,5
±2,0
от -80 до +30
от 0 до 60
10
±2,0
от 0 до 30
10
±2,0
от 0 до 1
-65
-85
-115
-110
Таблица 2 – Метрологические характеристики
