Комплекты мер для поверки машин координатно-измерительных Werth, ГРСИ 79034-20
Номер госреестра:
79034-20
Наименование СИ:
Комплекты мер для поверки машин координатно-измерительных
Обозначение типа:
Werth
Производитель:
Фирма "Werth Messtechnik GmbH", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.09.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 78111
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплекты мер для поверки машин координатно-измерительных Werth
Назначение средства измерений
Комплекты мер для поверки машин координатно-измерительных Werth (далее –
комплекты мер) предназначены для передачи единицы длины при поверке машин координатно-
измерительных Werth.
Описание средства измерений
Комплекты мер состоят из мер шести модификаций, различающихся конструктивным
исполнением и размерами. Меры выпускаются комплектом или по отдельности.
Меры сферические выпускаются четырех типоразмеров с диметрами: 6 мм, 10 мм, 25
мм, 30 мм. Меры сферические представляют собой единичные сферы на пластиковом стержне
для сфер диаметром 6 мм и 25 мм, либо на металлическом для сфер диаметром 10 мм и 30 мм.
Материалом сфер диаметром 6 мм и 25 мм является оксид алюминия или поликристаллин
(силикон). Меры диаметрами 10 и 30 мм изготовлены из керамики или стекла.
Меры с набором рубиновых сфер выпускаются в двух типоразмерах и представляют
собой дискообразное основание с 27 стержнями, на концах которых расположены сферы из
рубина. Меры с набором рубиновых сфер выпускаются двух видов: с диаметром основания 25
мм, со сферами диаметром 2 мм (рис. 3) и с диаметром основания 150 мм, со сферами
диаметром 6 мм (рис. 4).
а)
б)

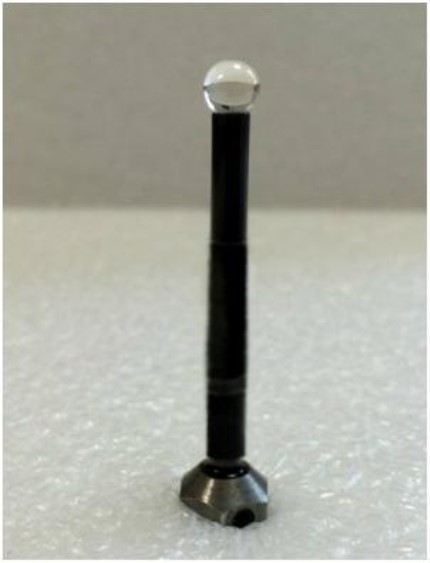

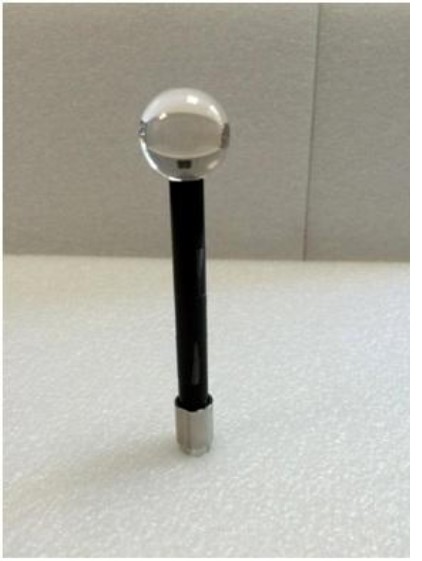

Рисунок 1 – Общий вид мер сферических диаметром 6 мм (а),
мер сферических диаметром 25 мм (б)
Лист № 2
Всего листов 4
а)б)

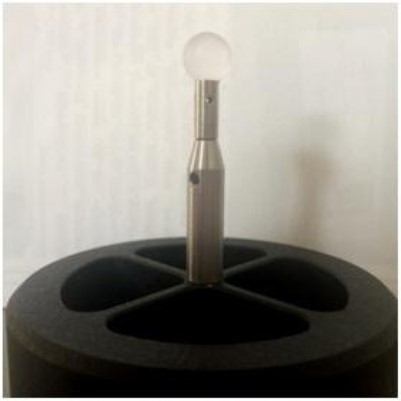

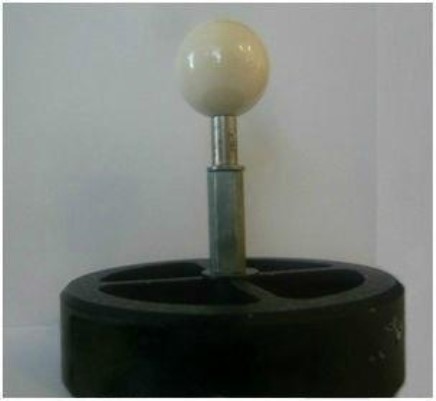

Рисунок 2 – Общий вид мер сферических диаметром 10 мм (а),
мер сферических диаметром 30 мм (б)
а)б)

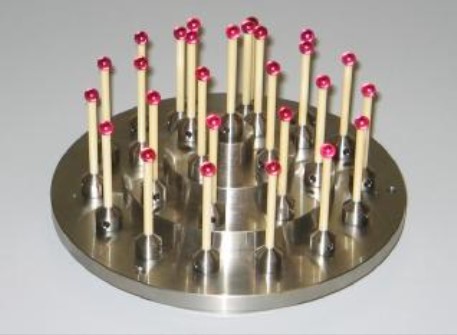

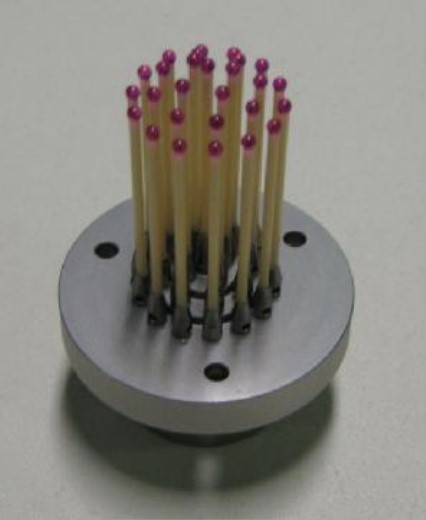

Рисунок 3 – Общий вид мер с набором рубиновых сфер с диаметром основания
25 мм (а), мер с набором рубиновых сфер с диаметром основания 150 мм (б)
Опломбирование комплектов мер для поверки trial координатно-измерительных
Werth не предусмотрено.
Программное обеспечение
отсутствует.
Лист № 3
Всего листов 4
Метрологические и технические характеристики
6,0±0,1
10,0±0,1
25,0±0,1
30,0±0,1
±1,5
±1,5
±1,0
0,9
0,9
0,3
Таблица 1 – Метрологические и технические характеристики мер сферических
Наименование характеристикиЗначение
±1,0 ±0,5
0,40,2
Номинальныйдиаметрсферыиего
отклонение, мм
Пределыдопускаемойабсолютной
погрешности воспроизведения диаметра, мкм
Допускаемое отклонение от круглости, мкм,
не более
Габаритные размеры, мм, не более
- длина
- ширина
- высота
Масса (с учетом основания), кг, не более
80
80
90
0,54
80
80
80
0,52
80
80
165
0,66
100
100
75
0,80
Таблица 2 – Метрологические и технические характеристики мер с набором рубиновых сфер
Наименование характеристикиЗначение
Номинальный диаметр сфер и его отклонение, мм2,0±0,1 6,0±0,1
Пределы допускаемой абсолютной погрешности воспроизведения ±(3+L/250)
координат центров сфер, мкм где L - в мм
Габаритные размеры, мм, не более
- длина25150
- ширина25150
- высота70110
Масса (с учетом массы основания), кг, не более 3 3,6
Диаметр основания, мм, не более25150
Таблица 3 – Условия эксплуатации мер
Условия эксплуатации
Температура окружающей среды,
С
Относительная влажность воздуха, %, не более
Значение
от +19 до +21
80
Знак утверждения типа
наносится на титульный лист паспорта мер типографским способом.
Комплектность средства измерений
представлена в таблице 4.
Таблица 4 – Комплектность средств измерений
НаименованиеОбозначениеКоличество
-1 шт.
Комплект мер для поверки машин
координатно-измерительных
Werth
Паспорт
Методика поверки
-1 шт.
МП № 203-3-20201 шт.
Лист № 4
Всего листов 4
Поверка
осуществляется по документу МП № 203-3-2020 «Комплекты мер для поверки машин
координатно-измерительныхWerth.Методикаповерки»,утвержденному
ФГУП «ВНИИМС» 17 февраля 2020 г.
Основные средства поверки:
- Машина координатная измерительная O-INSPECT 442 (регистрационный номер
53881-13).
- Прибор универсальный для измерений длины DMS 1000 (регистрационный номер
36001-07).
- Прибор для измерений отклонений от круглости Talyrond серии 300 (регистрационный
номер 20905-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к комплектам
мер для поверки машин координатно-измерительных Werth
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма Werth Messtechnik GmbH, Германия
Адрес: 35394, Giessen, Siemensstrasse, 19, Германия
Web-сайт:
E-mail:
Заявитель
Закрытое акционерное общество Научно-производственная фирма «Уран»
(ЗАО НПФ Уран)
Адрес: 198099, г. Санкт-Петербург, ул. Промышленная, д.5
Телефон: +7 (812) 335-09-75, факс: +7 (812) 335-09-76
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
