ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализатор фотометрический MCS300P-Ex
предназначен для
(CO) и диоксида
Назначение средства измерений
Анализатор фотометрический MCS300P-Ex (далее – анализатор)
непрерывных автоматических измерений содержания оксида углерода
углерода (CO
2
) в газах.
Описание средства измерений
Анализатор фотометрический MCS300P-Ex является недисперсионным промышленным
однолучевым фотометром с интерференционными и газовыми фильтрами. Принцип действия
анализатора основан на способности анализируемого вещества поглощать электромагнитное
излучениеоптическогодиапазонаприопределеннойдлиневолны.Концентрацию
поглощающего вещества определяют, измеряя интенсивность поглощения. В основу работы
анализатора положен фотометрический двухчастотный метод с корреляцией по газовым
фильтрам.
Конструктивно анализатор состоит из блока с источником излучения и электронного
блока с детекторной системой, соединенных жесткой монтажной шиной. Между блоками
установлена электрообогреваемая измерительная кювета, а также интерференционный и
газовый фильтры, расположенные на поворотном механизме. В блоке источника размещен
источникизлученияширокогоспектра.Напутилучапоочереднопомещаются
интерференционные и газовые фильтры, которые позволяют выделить необходимую для
анализа длину волны излучения. Поток инфракрасного или видимого света проходит через
ячейку с пробой, гдеизбирательнопоглощается анализируемыми компонентами,
пропорционально их содержанию.
Анализатор поставляется с кюветой PGK75 Ex для анализа газов. Кювета PGK75 Ex
изготовлена из нержавеющей стали во взрывозащищенном исполнении и имеет длину 75 см.
Маркировка взрывозащиты 2Ex pz IIC T3 Gc X. Анализатор монтируется на вертикальной
стойке.
Функции управления работой анализаторов, диагностики состояния, обработки данных
автоматизированы. Режимные параметры могут быть заданы как с помощью клавиатуры на
панели прибора, так и удаленного ПК. На дисплей электронного блока выводится текущая
информация: массовая концентрация CO и объемная доля CO
2
, результаты градуировки,
результаты самотестирования и др. информация.

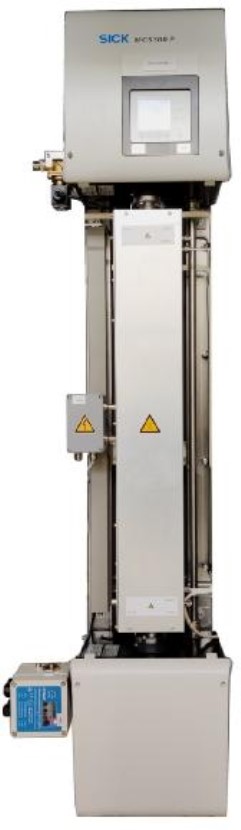

Общий вид анализатора фотометрического MCS300P-Ex представлен на рисунке 1.
Пломбирование анализатора фотометрического MCS300P-Ex не предусмотрено.
Лист № 2
Всего листов 4
Рисунок 1 – Общий вид анализатора фотометрического MCS300P-Ex.
Программное обеспечение
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Конструкция анализатора исключает возможность несанкционированного влияния на
программное обеспечение и измерительную информацию.
Влияниепрограммногообеспеченияанализаторовучтенопринормировании
метрологических характеристик.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОSRU_TANECO
Номер версии (идентификационный номер) ПО YWC3
Цифровой идентификатор ПО недоступен
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон показаний массовой концентрации СО, мг/м
3
Диапазон показаний объемной доли CO
2
, %
Диапазон измерений массовой концентрации СО, мг/м
3
Значение
от 0 до 250
от 0 до 30
от 5 до 250
от 0,6 до 30
Диапазон измерений объемной доли CO
2
, %
Пределы допускаемой относительной погрешности, %:
- массовой концентрации СО
- объемной доли CO
2
±10
±5
Значение
220±22
50±1
1400
254
492
1730
50
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В·А, не более
Габаритные размеры, мм, не более:
- длина
- ширина
- высота
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность воздуха, %
- атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
Маркировка взрывозащиты
от +5 до +45
от 30 до 90
101,3±4
10
24000
2Ex pz IIC T3 Gc X
Знак утверждения типа
наносится на лицевую панель прибора в виде наклейки и на оборотную сторону титульного
листа руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Анализатор фотометрический
Кювета
Комплект ЗИП
Руководство по эксплуатации
Методика поверки
Обозначение
MCS300P-Ex
PGK75 Ex
--
МП 205-09-2020
Количество
1 шт.
1 шт.
1 компл.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 205-09-2020 «Анализатор фотометрический MCS300P-Ex.
Методика поверки», утвержденному ФГУП «ВНИИМС» 28 апреля 2020 г.
Основные средства поверки:
- ГСО состава газовых смесей – рабочие эталоны 1-го разряда в соответствии с приказом
Росстандарта № 2664 от 14.12.2018 г.:
- ГСО 10531-2014 состава CO-N
2
; CO
2
-N
2
.
Лист № 4
Всего листов 4
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого анализатора с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и заверяется подписью поверителя.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализатору
фотометрическому MCS300P-Ex
Приказ Росстандарта № 2664 от 14.12.2018 г. Государственная поверочная схема для
средств измерений содержания компонентов в газовых и газоконденсатных средах.
Техническая документация фирмы-изготовителя «SICK AG», Германия.
Изготовитель
Фирма «SICK AG», Германия
Адрес: Эрвин-Зик-Штрассе 1, 79183-Вальдкирх, Германия
Тел./ факс: (49 7681) 202-0/(49 7681) 202-38-63
Web-сайт:
Е-mail:
Заявитель
Общество с ограниченной ответственностью «Пи Эм Ай Системс»
(ООО «Пи Эм Ай Системс»)
ИНН 7718755113
Адрес: 121352, г. Москва, ул. Давыдковская, д. 12, корп. 7, этаж «мансарда», помещение
III, комната № 19
Тел.: (495) 649-63-02
Web-сайт:
Е-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77/+7 (495) 437-56-66
Web-сайт:
Е-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
