Резервуары стальные горизонтальные цилиндрические РГС-5, ГРСИ 78992-20
Номер госреестра:
78992-20
Наименование СИ:
Резервуары стальные горизонтальные цилиндрические
Обозначение типа:
РГС-5
Производитель:
ООО "Завод нефтяного и газового оборудования", г.Воронеж
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ 297, 298
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 78069
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные горизонтальные цилиндрические РГС-5
Назначение средства измерений
Резервуары стальные горизонтальные цилиндрические РГС-5 предназначены для
измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание средства измерений
Типрезервуаров–стальныегоризонтальныецилиндрические,номинальной
вместимостью 5 м
3
, подземного расположения.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-5
основанназаполненииихнефтьюинефтепродуктомдоопределенногоуровня,
соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические РГС-5 представляют собой
горизонтально расположенный цилиндрический стальной сосуд с усеченно-коническими
днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГС-5 с заводскими номерами
297, 298 расположены по адресу: 629350, Ямало-Ненецкий Автономный округ, Тазовский
район, Пякяхинское месторождение, ТПП «Ямалнефтегаз», ООО «ЛУКОЙЛ-Западная Сибирь».

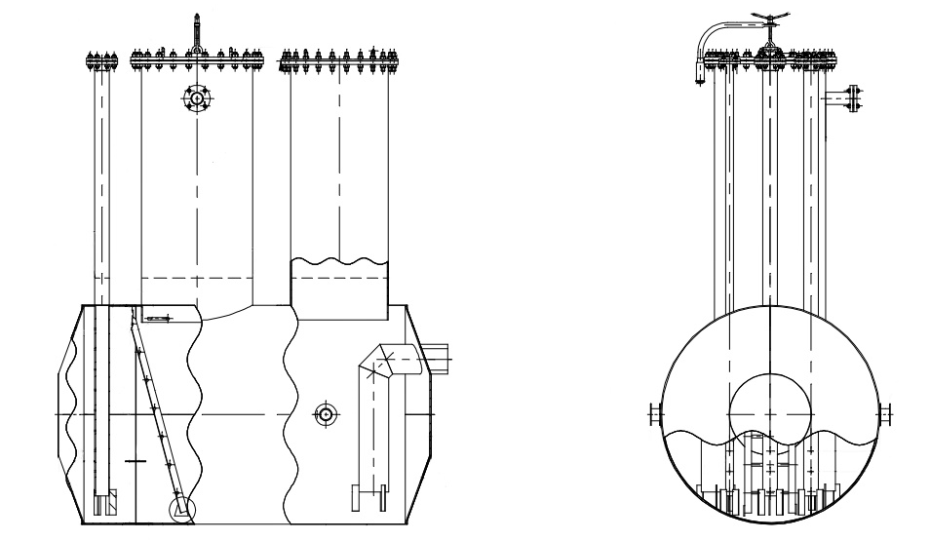

Эскиз общего вида резервуаров стальных горизонтальных цилиндрических РГС-5
представлен на рисунке 1.
Рисунок 1 – Эскиз общего вида резервуаров РГС-5
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-5 не
предусмотрено.
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
±0,25
Значение
5
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределы допускаемой относительной
погрешности определения вместимости
(объемный метод), %
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
Температура окружающего воздуха,
о
С
Атмосферное давление, кПа
Средний срок службы, лет, не менее
от -50 до +50
от 84,0 до 106,7
20
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Резервуар стальной горизонтальный цилиндрический.
Паспорт.
Градуировочная таблица
Обозначение
РГС-5
--
Количество
2 шт.
2 экз.
2 экз.
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные
цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом
измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений
20 м (регистрационный номер 51171-12);
- рабочие эталоны 2-го разряда из части 1 ГПС Приказа Росстандарта № 256
от 7 февраля 2018 г;
- рабочие эталоны 2-го разряда из части 1 ГПС Приказа Росстандарта № 3459 от
30 декабря 2019 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке резервуара.
Сведения о методиках (методах) измерений
отсутствуют.
Лист № 3
Всего листов 3
Нормативные документы, устанавливающие требования к резервуарам стальным
горизонтальным цилиндрическим РГС-5
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальныецилиндрические.
Методика поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости
Изготовитель
Обществосограниченнойответственностью«ЗаводНефтяногоиГазового
Оборудования» (ООО «ЗНИГО»)
ИНН 3604018052
Адрес: 397165, Воронежская обл., г. Борисоглебск, ул. Объездная, 9, офис 2
Юридический адрес: 394036, г. Воронеж, ул. Карла Маркса, 67, помещение 21
Телефон/ факс: +7 (47354) 6-61-16 / +7 (47354) 6-78-74
Web-сайт: znigo.ru
E-mail:
Заявитель
Обществосограниченнойответственностью«ЛУКОЙЛ–ЗападнаяСибирь»
Территориально-производственное предприятие «Ямалнефтегаз» (ООО «ЛУКОЙЛ-Западная
Сибирь» ТПП «Ямалнефтегаз»)
ИНН 8608048498
Адрес: 629008, Ямало-Ненецкий автономный округ, г. Салехард, ул. Матросова, 24
Юридическийадрес:628486,Ханты-Мансийскийавтономныйокруг–Югра,
г. Когалым, ул. Прибалтийская, 20
Телефон/факс: +7 (34922) 2-98-04 / +7 (34922) 2-96-21
E-mail:
филиал
научно-
филиал
области
Испытательный центр
Всероссийскийнаучно-исследовательскийинститутрасходометрии-
Федеральногогосударственногоунитарного предприятия «Всероссийский
исследовательскийинститутметрологииим. Д.И.Менделеева»(ВНИИР -
ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-ая Азинская, 7 «а»
Телефон/ факс: +7 (843) 272-70-62 / +7 (843) 272-00-32
Web-сайт: vniir.org
E-mail:
Регистрационный номер RA.RU.310592 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
