Номер госреестра:
78968-20
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
CPA 245
Производитель:
Фирма "ABB Power Technologies AB", Швеция
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 3 шт. с зав.№ 1HSE 8813543, 1HSE 8813545, 1HSE 8813546
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 78037
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения CPA 245
Назначение средства измерений
Трансформаторы напряжения CPA 245 (далее по тексту – трансформаторы напряжения)
предназначены для передачи сигнала измерительной информации приборам измерения, защи-
ты, автоматики, сигнализации и управления в электрических цепях переменного тока промыш-
ленной частоты.

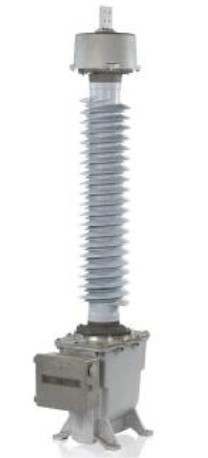

Рисунок 1 – Общий вид средства измерений и схема пломбировки
от несанкционированного доступа
Программное обеспечение
отсутствует.
Описание средства измерений
Принцип действия трансформаторов напряжения основан на делении высокого напря-
жения переменного тока с помощью емкостного делителя. Трансформаторы напряжения
относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы напряжения состоят из емкостного делителя напряжения и электро-
магнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе
электротехнической бумаги и полипропиленовой пленки, пропитанных синтетическим маслом
и помещенных в фарфоровые покрышки. К выходу делителя подключено электромагнитное
устройство, состоящее из последовательно включенных компенсирующего реактора с малыми
потерями и электромагнитного трансформатора, имеющего секционированную первичную об-
мотку для подгонки коэффициента трансформации и вторичные обмотки. Первичная и вторич-
ные обмотки трансформатора разделены электростатическим экраном и помещены в герметич-
ный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства
служит основанием для монтажа емкостного делителя. На боковой части бака находится короб-
ка вторичных выводов, крышка которой пломбируется для предотвращения несанкционирован-
ного доступа.
Общий вид средства измерений и схема пломбировки от несанкционированного
доступа приведены на рисунке 1.
Место пломбировки
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Наименование характеристики
Таблица 1 – Метрологические характеристики
Номинальное напряжение первичной обмотки U
1ном
, кВ
Номинальное напряжение вторичной обмотки U
2ном
, В
Номинальная частота f
ном
, Гц
Класс точности основной вторичной обмотки
Номинальная мощность основной вторичной обмотки, В·А
Значение для заводских номеров
1HSE 8813543,
1HSE 8813545,
1HSE 8813546
220/√3
100/√3
50
0,2; 0,5
30; 100
от -45 до +40
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
– температура окружающие среды, °С
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор напряжения
Паспорт
Обозначение
CPA 245
CPA 245
Количество
3 шт.
3 экз.
Поверка
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика
поверки».
Основные средства поверки:
– делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном
информационном фонде 34826-07);
– прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном
фонде 24719-03);
– магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном
фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативныедокументы,устанавливающиетребованияктрансформаторам
напряжения CPA 245
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Лист № 3
Всего листов 3
Изготовитель
Фирма «ABB Power Technologies AB», Швеция
Адрес: SE-77180. Ludvika. Sweden
Заявитель
Обществосограниченнойответственностью«Инженерныйцентр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-cайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации,метрологиии испытаний в г.Москвеи Московскойобласти»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт:
E-mail:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
