Источники питания постоянного и переменного тока АКИП-1203, АКИП-1204, ГРСИ 78919-20
Номер госреестра:
78919-20
Наименование СИ:
Источники питания постоянного и переменного тока
Обозначение типа:
АКИП-1203, АКИП-1204
Производитель:
Фирма "Iтесн Electronic Со., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.08.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77987
об утверждении типа средств измерений
Лист № 1
Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Источники питания постоянного и переменного тока серий АКИП-1203,
АКИП-1204
Назначение средства измерений
Источники питания постоянного и переменного тока серий АКИП-1203, АКИП-1204
(далеепотексту–источники)предназначеныдлявоспроизведениярегулируемых
стабилизированных напряжения и силы постоянного и переменного тока.
Описание средства измерений
Принцип действия источников основан на классическом принципе работы трансформатора
с использованием электронного предрегулятора и вторичного регулятора линейного напряжения.
Источники представляют собой электронные устройства большой мощности, формирующие на
выходе из напряжения сети питания регулируемые стабилизированные напряжение и силу
постоянного тока, а также напряжение и силу переменного тока. Постоянное напряжение
формируется с помощью высокочастотного (ВЧ) преобразователя. Управление и контроль
режимов работы источников осуществляется встроенным микроконтроллером. Установка
выходных параметров осуществляется с помощью функциональных клавиш и/или поворотного
регулятора, расположенных на лицевой панели источников.
Конструктивно источники выполнены в металлических корпусах, предназначенных для
монтажа в приборную стойку.
На передней панели источников расположены: жидкокристаллический индикатор,
предназначенный для отображения режимов работы и параметров напряжения и силы
постоянного или переменного тока на выходе в цифровом виде; кнопки управления меню;
светодиодный индикатор состояния источника; выключатель сетевого питания; поворотные
регуляторы уровня напряжения и силы тока на выходе.
На задней панели источников расположены: клеммы для подключения к сети
переменного тока, выходные клеммы, клеммы цепи обратной связи, разъемы интерфейсов
управления USB, LAN, GPIB, CAN, RS-232, разъемы интерфейса аналогового управления.
Серия источников АКИП-1203 имеет три модификации – АКИП-1203/1, АКИП-1203/2,
АКИП-1203/3. Серия источников АКИП-1204 имеет три модификации – АКИП-1204/1,
АКИП-1204/2,АКИП-1204/3. Модификацииотличаютсяконструктивнымисполнением,
максимальной выходной мощностью, диапазонами установки выходных параметров –
напряжения и силы тока, наличием дополнительных режимов и возможностью воспроизведения
на выходе трехфазного напряжения (для модификаций серии АКИП-1204). Серия источников
АКИП-1204 поставляется смонтированной в приборную стойку.
Источники позволяют контролировать одновременно параметры выходного сигнала и
состояние подключенной нагрузки, измеряя: напряжение, силу тока, частоту, мощность,
индицировать коэффициент мощности.
Источники имеют режимы имитации провала напряжения, прерывания напряжения и
перенапряжения, а также режимы формирования сигналов напряжения произвольной формы.
В источниках имеются функции: нарастание/спад напряжения с заданным шагом,
создание и воспроизведение тестовых последовательностей. Для исключения случайного
изменения настроек клавиши лицевой панели могут блокироваться.
Общий вид источников и место нанесения знака утверждения типа представлены на
рисунках 1 и 2. Схема пломбировки от несанкционированного доступа представлена на
рисунке 3. Пломба наносится на один из крепежных винтов на задней панели корпуса
источников. Может устанавливаться производителем, ремонтной организацией, поверяющей
организацией или организацией, эксплуатирующей данное средство измерений, в виде
наклейки, мастичной или сургучной печати.
Лист № 2
Всего листов 10
Рисунок 1 – Общий вид источников серии АКИП-1203, место нанесения знака
утверждения типа (А)

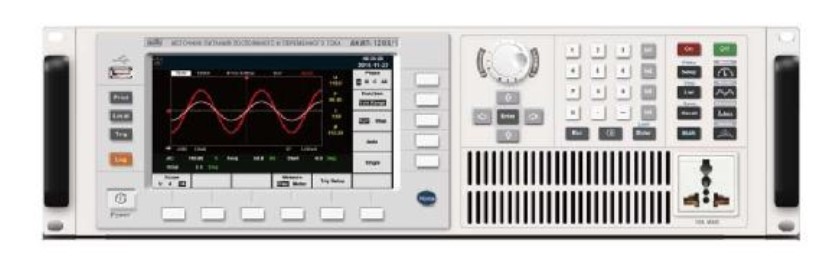

Модификации АКИП-1203/1, АКИП-1203/2
А

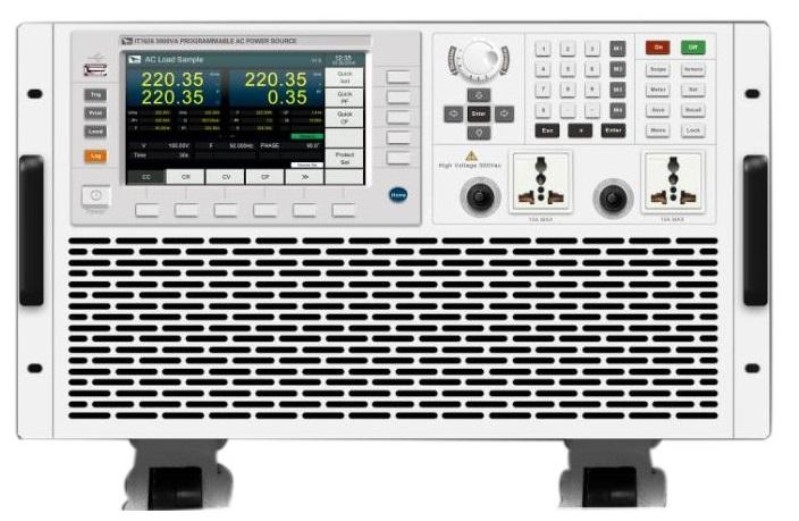

Модификация АКИП-1203/3
А
Лист № 3
Всего листов 10

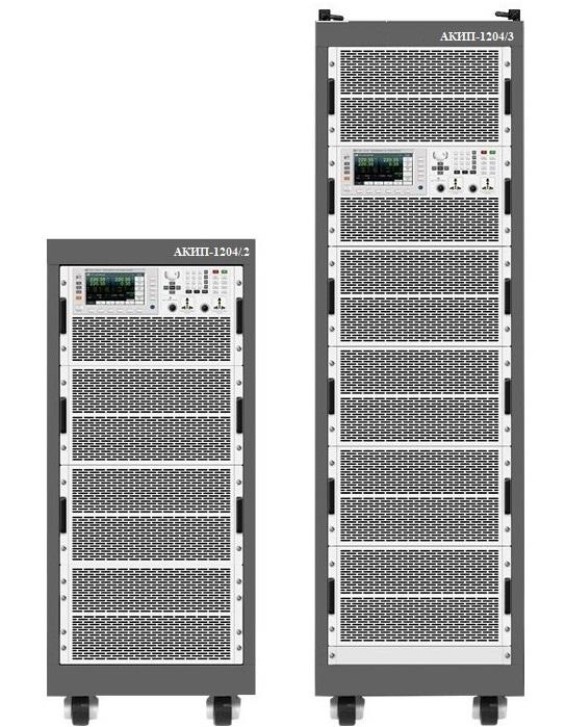

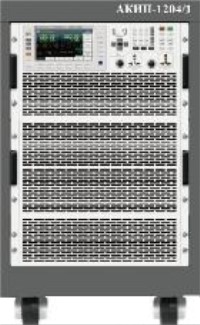

Модификации АКИП-1204/1, АКИП-1204/2, АКИП-1204/3
Рисунок 2 – Общий вид источников серии АКИП-1204, место нанесения знака
утверждения типа (А)
Рисунок 3 – Схема пломбировки от несанкционированного доступа (Б)
Б
А
Лист № 4
Всего листов 10
Программное обеспечение
Программное обеспечение источников установлено на внутренний контроллер и служит
для:управлениярежимамиработы,осуществлениядистанционногоуправленияи
вспомогательных функций.
Уровень защиты программного обеспечения «средний» от непреднамеренных и
преднамеренных изменений в соответствии с Р 50.2.077-2014.
Значение
ITECH
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
для серии 1203
для серии 1204
не ниже 0.28, 1.10, 1.16, 1.03
не ниже 0.12, 0.16, 1.03, 1.11
Метрологические и технические характеристики
Таблица 2- Метрологические характеристики источников серии АКИП-1203
Значение
10
от 0 до 300
Наименование характеристики
АКИП-1203/1 АКИП-1203/2 АКИП-1203/3
1 234
Максимальная выходная мощность, Вт
- переменного тока75015003000
- постоянного тока375 7501500
Диапазоны установки выходного напряжения от 1 до 150
переменного тока, В от 2 до 300
Пределы допускаемой абсолютной погрешности
установки выходного напряжения переменного±(0,002·U
вых
+(0,002+0,002·К
f
)·U
max
)
тока, В
Пределы допускаемой дополнительной
температурной погрешности установки выходного±(0,0004·U
вых
)
напряжения переменного тока, В/°С
Разрешение при установке напряжения переменного
тока, мВ
Диапазон установки частот выходного сигнала, Гцот 10 до 5000
Пределы допускаемой абсолютной погрешности
измерения частоты выходного сигнала, Гц
в диапазонах частот от 10 до 999,9 Гц±(0,001·F
изм
+0,1)
в диапазонах частот от 1000 до 5000 Гц ±(0,001·F
изм
+1)
Нестабильность воспроизведения выходного
напряжения переменного тока при изменении±0,001·U
max
напряжения питания, В
Нестабильность воспроизведения выходного
напряжения переменного тока при изменении силы±0,005·U
max
тока нагрузки от 0,9·I
макс
до 0,1·I
макс
, В
Коэффициент гармоник напряжения переменного
тока, %, не более
для диапазона частот от 10 до 500 Гц0,5
для диапазона частот от 501 до 5000 Гц 2
Диапазоны измерения выходного напряжения
переменного тока, В
Пределы допускаемой абсолютной погрешности
измерения выходного напряжения переменного±(0,002·U
изм
+0,002·U
max
)
тока, В
Лист № 5
Всего листов 10
Продолжение таблицы 2
1234
Диапазоны воспроизведения силы переменного тока, А
скз
для диапазона напряжения от 1 до 150 Вот 0 до 6от 0 до 12от 0 до 24
для диапазона напряжения от 2 до 300 Вот 0 до 3 от 0 до 6от 0 до 12
Диапазоны измерения силы переменного тока, А
скз
от 0 до 6от 0 до 12от 0 до 24
Пределы допускаемой абсолютной погрешности
измерения силы переменного тока, А
измfmax
±(0,003·I+(0,003+0,002·К )·I)
Пределы допускаемой абсолютной погрешности
измерения выходной мощности переменного тока, В·А
fmax
±(0,004·Р+(0,003+0,002·К )·Р)
Диапазоны установки выходного напряжения от ±50 до ±212
постоянного тока, В от ±50 до ±424
Пределы допускаемой абсолютной погрешности
установки и измерения напряжения постоянного тока, В
выхmax
±(0,002·|U|+0,002·|U|)
10
150
Пределы допускаемой дополнительной температурной
погрешности установки и измерения напряжения±(0,0004·|U
вых
|)
постоянного тока, В/°С
Разрешение при установке выходного напряжения
постоянного тока, мВ
Уровень пульсаций выходного напряжения постоянного
тока (среднеквадратическое значение), мВ, не более
Диапазоны воспроизведения силы постоянного тока, А
для диапазона напряжения от ±50 до ±212 В от 0 до 3 от 0 до 6 от 0 до 12
для диапазона напряжения от ±50 до ±424 В от 0 до 1,5 от 0 до 3 от 0 до 6
Пределы допускаемой абсолютной погрешности
измерения силы постоянного тока, А
измmax
±(0,003·I+0,003·I)
Пределы допускаемой абсолютной погрешности
измерения выходной мощности постоянного тока, Вт
измmax
±(0,004·Р+0,004·Р)
Примечания
U
вых
– установленное значение напряжения постоянного/переменного тока, В
U
max
– верхний предел диапазона установки напряжения постоянного/переменного тока, В
I
max
– верхний предел диапазона установки силы постоянного/переменного тока, А
Р
вых
– установленное значение мощности переменного тока, Вт
U
изм
– измеряемое значение напряжения постоянного/переменного тока на выходе источника
по встроенному индикатору, В
I
изм
– измеряемое значение силы постоянного/переменного тока на выходе источника по
встроенному индикатору, А
Р
изм
– измеряемое значение мощности постоянного/переменного тока, Вт
F
изм
– измеряемое значение частоты на выходе источника по встроенному индикатору, Гц
К
f
– частотный коэффициент, численно равный F
вых
/1000
Лист № 6
Всего листов 10
Таблица 3 – Метрологические характеристики источников серии АКИП-1204
Значение
10
от 0 до 300
+(0,003+0,003·
Наименование характеристики
АКИП-1204/1 АКИП-1204/2 АКИП-1204/3
1 234
Максимальная выходная мощность для однофазного
режима работы, Вт
- переменного тока150030006000
- постоянного тока225045009000
Диапазоны установки выходного напряжения от 1 до 150
переменного тока, В от 2 до 300
Пределы допускаемой абсолютной погрешности
установки выходного напряжения переменного±(0,003·U
вых
+(0,003+0,003·К
f
)·U
max
)
тока, В
Пределы допускаемой дополнительной
температурной погрешности установки выходного±(0,0004·U
вых
)
напряжения переменного тока, В/°С
Разрешение при установке напряжения переменного
тока, мВ
Диапазон установки частот выходного сигнала, Гцот 10 до 5000
Пределы допускаемой абсолютной погрешности
измерения частоты выходного сигнала, Гц
в диапазонах частот от 10 до 999,9 Гц±(0,001·F
изм
+0,1)
в диапазонах частот от 1000 до 5000 Гц ±(0,001·F
изм
+1)
Нестабильность воспроизведения выходного
напряжения переменного тока при изменении0,001·U
max
напряжения питания, В
Нестабильность воспроизведения выходного
напряжения переменного тока при изменении силы0,005·U
max
тока нагрузки от 0,9·I
макс
до 0,1·I
макс
, В
Коэффициент гармоник напряжения переменного
тока, %, не более
для диапазона частот от 10 до 500 Гц0,5
для диапазона частот от 501 до 5000 Гц 2
Диапазоны измерения выходного напряжения
переменного тока, В
Пределы допускаемой абсолютной погрешности
измерения выходного напряжения переменного±(0,002·U
изм
+0,002·U
max
)
тока, В
Диапазоны воспроизведения силы переменного тока
в однофазном режиме работы, А
скз
для диапазона от 1 до 150 Вот 0 до 36от 0 до 72от 0 до 144
для диапазона от 2 до 300 Вот 0 до 18от 0 до 36 от 0 до 72
Диапазоны воспроизведения силы переменного тока
в трехфазном режиме работы, А
скз
для диапазона напряжения от 1 до 150 Вот 0 до 12от 0 до 24от 0 до 48
для диапазона напряжения от 2 до 300 В от 0 до 6от 0 до 12от 0 до 24
Диапазоны измерения силы переменного тока, А
скз
от 0 до 36от 0 до 72 от 0 до 144
Пределы допускаемой абсолютной погрешности ±(0,003·I
изм
+(0,003+0,002·
±(0,003·I
изм
+
измерения силы переменного тока, А ·К
f
)·I
max
)
·К
f
)·
I
max
)
Лист № 7
Всего листов 10
тока, В·А
и
з
м
±(0,004·Р+(0,003+
·К )·Р)
10
Продолжение таблицы 3
1234
Пределы допускаемой абсолютной погрешности ±(0,004·Р
изм
+
измерения выходной мощности переменного
+0,002·К
f
)·Р
max
)
+(0,003+0,004·
f
max Диапазоны
установки выходного напряженияот ±50 до ±212
постоянного тока, Вот ±50 до ±424
Пределы допускаемой абсолютной погрешности
установки и измерения напряжения постоянного±(0,002·|U
вых
|+0,002·|U
max
|)
тока, В
Пределы допускаемой дополнительной
температурной погрешности установки и измерения±(0,0004·|U
вых
|)
напряжения постоянного тока, В/°С
Разрешение при установке выходного напряжения
постоянного тока, мВ
Уровень пульсаций выходного напряжения
постоянного тока (среднеквадратическое значение),200300
мВ, не более
Диапазоны воспроизведения силы постоянного
тока, А
для диапазона напряжения от 50 до 212 В от 0 до 18 от 0 до 36 от 0 до 72
для диапазона напряжения от 50 до 424 В от 0 до 9 от 0 до 18 от 0 до 36
Пределы допускаемой абсолютной погрешности
измерения силы постоянного тока, А
измmax
±(0,003·I+0,003·I)
Пределы допускаемой абсолютной погрешности
измерения мощности постоянного тока, Вт
измmax
±(0,004·Р+0,004·Р)
Примечания
U
вых
– установленное значение напряжения постоянного/переменного тока, В
U
max
– верхний предел диапазона установки напряжения постоянного/переменного тока, В
I
max
– верхний предел диапазона установки силы постоянного/переменного тока, А
Р
вых
– установленное значение мощности переменного тока, Вт
U
изм
– измеряемое значение напряжения постоянного/переменного тока на выходе источника
по встроенному индикатору, В
I
изм
– измеряемое значение силы постоянного/переменного тока на выходе источника по
встроенному индикатору, А
Р
изм
– измеряемое значение мощности постоянного/переменного тока, Вт
F
изм
– измеряемое значение частоты на выходе источника по встроенному индикатору, Гц
К
f
– частотный коэффициент, численно равный F
вых
/1000
Лист № 8
Всего листов 10
напряжение, В
Значение
однофазный
однофазный/трехфазный
от +18 до +28
80
от 84,0 до 106,7
от 0 до +40
80
от 84,0 до 106,7
50
50
100
205
415
745
Таблица 4 – Основные технические характеристики
Наименование характеристики
Режим работы
АКИП-1203/1, АКИП-1203/2, АКИП-1203/3
АКИП-1204/1, АКИП-1204/2, АКИП-1204/3
Нормальные условия измерений:
– температура окружающего воздуха, °С
– относительная влажность воздуха, %, не более
– атмосферное давление, кПа
Рабочие условия применения:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %, не более
- атмосферное давление, кПа
Масса, кг, не более
АКИП-1203/1
АКИП-1203/2
АКИП-1203/3
АКИП-1204/1
АКИП-1204/2
АКИП-1204/3
Габаритные размеры (ширина
высота
глубина), мм,
не более
АКИП-1203/1
АКИП-1203/2
АКИП-1203/3
АКИП-1204/1
АКИП-1204/2
АКИП-1204/3
483
151
720
483
151
720
484
347
706
550
908
840
550
1290
841
550
1906
841
Питание от однофазной сети переменного тока
(АКИП-1203/1, АКИП-1203/2, АКИП-1203/3)
220 (
10 %)
110 (
10 %)
от 47 до 63
частота, Гц
Питание от трехфазной сети переменного тока
(АКИП-1204/1, АКИП-1204/2, АКИП-1204/3)
напряжение, В
частота, Гц
380 (
10 %)
от 47 до 63
Знак утверждения типа
наносится на переднюю панель источников методом наклейки и на титульный лист руководства
по эксплуатации типографским способом.
Комплектность средства измерений
Обозначение
Таблица 5 – Комплектность источников
Наименование
Источник питания
Сетевой кабель
Руководство по эксплуатации
Методика поверки
ПР-06-2020МП
Количество
1 шт.
1 шт.
1 экз.
1 экз.
Лист № 9
Всего листов 10
Поверка
осуществляется по документу ПР-06-2020МП «ГСИ. Источники питания постоянного и
переменного тока серий АКИП-1203, АКИП-1204. Методика поверки», утвержденному
АО «ПриСТ» 26 марта 2020 г.
Основные средства поверки:
- мультиметр цифровой 2002 (регистрационный номер в Федеральном информационном
фонде (регистрационный номер) 25787-08, 2 разряд по ГОСТ 8.648-2015);
- шунт токовый PCS-71000А (регистрационный номер 68945-17, 2 разряд по поверочной
схеме, утвержденной приказом Федерального агентства по техническому регулированию и
метрологии от 1 октября 2018 г. № 2091);
- нагрузка электронная АКИП-1321 (регистрационный номер 40236-08);
- измеритель нелинейных искажений Boonton 1121 (регистрационный номер 61867-15);
- микровольтметр В3-57 (регистрационный номер 7657-80).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о
поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к источникам
питания постоянного и переменного тока серий АКИП-1203, АКИП-1204
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы
Государственная поверочная схема для средств измерений переменного электрического
напряжения до 1000 В в диапазоне частот от 1·10
-1
до 2·10
9
Гц, утвержденная Приказом
Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г.
№ 1053
Приказ Федерального агентства по техническому регулированию и метрологии
от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств
измерений силы постоянного электрического тока в диапазоне от 1·10
-16
до 100 А»
Техническая документация изготовителя IТЕСН ELECTRONIC Со.,ltd., Китай
Изготовитель
IТЕСН ELECTRONIC Со.,ltd., Китай
Адрес: Building 1, #108 Xishanqiao Nan lu, Nanjing City (210039), CHINA
Тел./факс: +886-3-668-4333/ +86-25-52415268
Web-сайт:
Заявитель
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
ИНН 7721212396
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт:
E-mail:
.
Лист № 10
Всего листов 10
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля»
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт:
E-mail:
.
Аттестат аккредитации АО «ПриСТ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.312058 от 02.02.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 53913-13 | Калибраторы-измерители напряжения и силы тока модульные | NI PXIe-4142, NI PXIe-4143, NI PXIe-4144, NI PXIe-4145 | Компания "National Instruments Corporation", Венгрия | 1 год | Перейти |
| 9508-16 | Преобразователи измерительные постоянного тока | Е856 | ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), Беларусь, г.Витебск | 1 год; 2 года - для исполнения АС | Перейти |
| 25026-03 | Микроомметры для измерения сопротивления постоянному току и постоянного напряжения | МО-30 | Институт Автоматики и Электрометрии СО РАН (ИАиЭ СО РАН), г.Новосибирск | 1 год | Перейти |
| 15331-96 | Преобразователи измерительные переменного тока | Омь-2 | ЗАО "Фирма Мир", г.Омск | 1 год | Перейти |
| 81369-21 | Трансформаторы тока | ТШЛ20 | Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат"), г. Санкт-Петербург | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
