Комплексы измерительные диагностические President IDS, ГРСИ 78912-20
Номер госреестра:
78912-20
Наименование СИ:
Комплексы измерительные диагностические
Обозначение типа:
President IDS
Производитель:
ООО "СТП", г.Казань
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.08.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77980
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные диагностические President
IDS
Назначение средства измерений
КомплексыизмерительныедиагностическиеPresident
IDS
(далее–комплексы)
предназначены для измерений температуры, абсолютного давления, перепада давления и
вычислений объемного расхода и объема природного, попутного и других сухих неагрессивных
газов, приведенных к стандартным условиям, в соответствии с ГОСТ 8.586.5–2005, а также для
диагностики процесса измерений количества газа и контроля точности результатов измерений
при использовании стандартных сужающих устройств.
Описание средства измерений
Принцип действия комплексов заключается в измерении параметров потока газа с
помощью первичных преобразователей температуры, давления, перепада давления и обработке
измерительной информации с помощью блока обработки информации. По результатам
измеренных и введенных настроечных параметров потока газа блок обработки информации
рассчитывает физические свойства газа, значения расхода и объема газа, приведенных к
стандартным условиям, выполняет диагностику процесса измерений количества газа и
вычисление погрешности измерений расхода и объема газа, приведенных к стандартным
условиям.
Комплекс состоит из датчиков давления Метран-150 (регистрационный номер в
Федеральном информационном фонде по обеспечению единства измерений (далее –
регистрационный номер) 32854-13), термопреобразователей сопротивления Метран-2000
(регистрационный номер 38550-13), блока обработки информации, металлического шкафа,
соединительныхлинийивспомогательныхустройств.Блокобработкиинформации
дополнительно может комплектоваться сенсорным дисплеем.
Комплексы обеспечивают выполнение следующих функций:
измерение температуры, давления и перепада давления на стандартном сужающем
устройстве по ГОСТ 8.586.2–2005;
вычисление объемного расхода и объема газа, приведенных к стандартным условиям,
в соответствии с ГОСТ 8.586.5–2005 (в качестве стандартных условий принимают условия по
ГОСТ 2939–63);
измерение диагностического перепада давления;
вычисление физических свойств и коэффициента сжимаемости природного газа
согласно ГОСТ 30319.0–96, ГОСТ 30319.2–96, ГОСТ 30319.1–2015, ГОСТ 30319.2–2015;
диагностику процесса измерений количества газа;
контроль точности результатов измерений;
архивирование основных измеренных и вычисленных параметров и отображение их
значений на дисплее блока обработки информации (при наличии в заказе) и/или
автоматизированном рабочем месте оператора;
ведение журнала событий и ошибок;
передачу измеренных и вычисленных параметров, архива, журнала событий и ошибок
по интерфейсам RS-232, RS-485, USB, LAN, Bluetooth и/или GPRS.
Общий вид комплексов представлен на рисунке 1.
Для ограничения доступа к комплексу устанавливается защита в виде навесной пломбы
и/или наклейки из легко разрушаемого материала. Схема пломбировки комплекса от
несанкционированного доступа приведена на рисунке 2.
Лист № 2
Всего листов 5

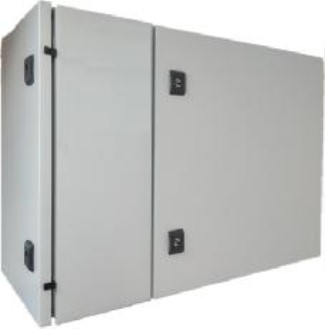

Рисунок 1 – Общий вид комплексов

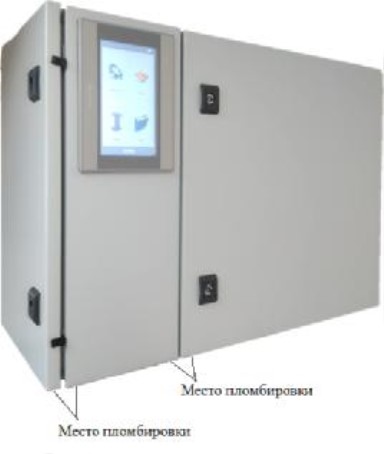

Рисунок 2 – Схема пломбировки комплекса от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее − ПО) комплексов представляет собой встроенное ПО
блока обработки информации. ПО комплексов защищено от несанкционированного доступа,
изменения алгоритмов и установленных параметров с помощью разграничения прав доступа
пользователей, системы идентификации пользователей и пароля, а также механическим
пломбированием.
Уровень защиты ПО комплексов «высокий» в соответствии с Р 50.2.077–2014.
Таблица 1 – Идентификационные данные ПО комплексов
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
President
IDS
не ниже 1.0
–
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристикиЗначение
Верхний предел измерений перепада давления*, кПа до 100
Верхний предел измерений давления*, МПа до 25
Диапазон измерений температуры, °С от -30 до +70
Отношение максимального верхнего предела к верхнему пределу
измерений на который настроены датчики давления Метран-150, не
более10
Пределы допускаемой приведенной к верхнему пределу измерений
погрешности измерений перепада давления, %:
основной±0,075
в рабочих условияхот ±0,075 до ±1,5
Пределы допускаемой приведенной к верхнему пределу измерений
погрешности измерений давления, %:
основной±0,075
в рабочих условияхот ±0,075 до ±1,5
Классдопускатермопреобразователя сопротивления согласно
ГОСТ 6651–2009А
Пределы допускаемой абсолютной погрешности измерений сигналов от
термопреобразователя сопротивления, °С ±0,2
Пределыдопускаемой относительной погрешности измерений
времени, %±0,01
Пределы допускаемой относительной погрешности измерений
объемного расхода и объема газа, приведенных к стандартным
условиям**, %±1,5
Пределыдопускаемой относительной погрешности вычислений
объемного расхода и объема газа, приведенных к стандартным
условиям, %±0,01
Пределыдопускаемой относительной погрешности вычислений
погрешности измерений объемного расхода и объема газа, приведенных
к стандартным условиям, в соответствии с ГОСТ 8.586.5–2005, %±0,01
* Верхний предел измерений определяется при заказе.
** При выходе вычисленной комплексом погрешности измерений объемного расхода и
объема газа, приведенных к стандартным условиям, по результатам контроля точности
результатов измерений, за пределы ±1,5 %, комплекс выдает ошибку о превышении
нормированной погрешности.
Примечание – Диапазон измерений расхода газа рассчитывается в соответствии с
ГОСТ 8.586.5–2005.
Измеряемая среда
Таблица 3 – Основные технические характеристики
Наименование характеристики
Значение
природный, попутный и другие
сухие неагрессивные газы
HART-протокол
Выходные сигналы датчиков давления и перепада
давления
Номинальнаястатическаяхарактеристика
термопреобразователя сопротивления
Pt100
Лист № 4
Всего листов 5
Интерфейсы связи
Наименование характеристики
Значение
сетевой (LAN), последовательный
(RS-232, RS-485), USB, Bluetooth,
GPRS
ModBus (ASCII, RTU), TCP, HTTP
от -30 до +70
до 98 без конденсации влаги
от 84,0 до 106,7
от 198 до 242
от 10 до 30
50±1
10
Протоколы связи
Условия эксплуатации:
температура окружающей среды, °С
относительная влажность, %
атмосферное давление, кПа
Параметры электрического питания:
напряжение переменного тока, В
напряжение постоянного тока, В
частота переменного тока, Гц
Потребляемая мощность, В·А, не более
Габаритные размеры, мм, не более:
высота
ширина
глубина
Масса, кг, не более
Средний срок службы, лет
700
1100
400
50
12
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и на
маркировочную табличку комплекса.
Комплектность средства измерений
Таблица 4 – Комплектность
Наименование
Комплекс измерительный диагностический
Паспорт (формуляр)
Руководство по эксплуатации
Методика поверки
Обозначение
President
IDS
–
–
МП 1712/1-311229-2019
Количество
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 1712/1-311229-2019 «Государственная система обеспечения
единства измерений. Комплексы измерительные диагностические President
IDS
. Методика
поверки», утвержденному ООО Центр Метрологии «СТП» 17 декабря 2019 г.
Основные средства поверки:
калибратордавленияпортативныйМетран-517(регистрационныйномер
39151-12) с модулями давления эталонными Метран-518 (регистрационный номер 39152-12);
калибратор температуры JOFRA серии RTC-R модели RTC-157B (регистрационный
номер 46576-11);
калибратор многофункциональный BEAMEX MC6 (-R) (регистрационный номер
52489-13);
мера многозначная электрического сопротивления MC3057 (регистрационный номер
69532-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке комплексов.
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
ГОСТ 8.586.5–2005 Государственная система обеспечения единства измерений.
Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих
устройств. Часть 5. Методика выполнения измерений
Нормативные и технические документы, устанавливающие требования к комплексам
измерительным диагностическим President
IDS
ГОСТ 8.586.2–2005 Государственная система обеспечения единства измерений.
Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих
устройств. Часть 2. Диафрагмы. Технические требования.
ГОСТ 8.586.5–2005 Государственная система обеспечения единства измерений.
Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих
устройств. Часть 5. Методика выполнения измерений.
ТУ 4318-001-19241031-2019 Комплексы измерительные диагностические President
IDS
.
Технические условия
Изготовитель
Общество с ограниченной ответственностью «СТП» (ООО «СТП»)
ИНН 1655390804
Адрес: 420107, г. Казань, ул. Петербургская, д. 50, корпус 23, помещение 33
Телефон: (843) 214-20-98, 214-03-76
Факс: (843) 227-40-10, 227-40-88
E-mail:
Заявитель
Общество с ограниченной ответственностью «Metrosoft Info» (ООО «Metrosoft Info»)
ИНН 306149308
Адрес:РеспубликаУзбекистан,г.Ташкент,Мирзо-Улугбекскийрайон,
пр-т Мирзо-Улугбек-99
Телефон: +998903200303, +998939997666
E-mail:
,
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП»
(ООО Центр Метрологии «СТП»)
Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7
Телефон: (843) 214-20-98
Факс: (843) 227-40-10
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311229 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 45000-15 | Машины измерительные оптические для контроля валов | WMM | Фирма "Dr.Heinrich Schneider Messtechnik GmbH", Германия | 1 год | Перейти |
| 38006-08 | Комплексы программно-технические для испытаний электрических машин | H2/CPS, H12/CPS, H15/CPS, H22/CPS | Фирма "RISATTI Instruments s.r.l.", Италия | 1 год | Перейти |
| 10220-85 | Системы цифровые измерительные регистрирующие | К484/2М | П/я А-3231 (Завод НПК ЭТМ), Украина, г.Львов | 1 год | Перейти |
| 16754-03 | Комплексы измерительные для диагностирования тормозной системы и подвески автомобилей | VIC | Фирма "Snap-on Equipment SUN Electric Europe B. V.", Нидерланды | 1 год | Перейти |
| 58788-14 | Комплексы измерительно-вычислительные | Fmc2 | Фирма "FMC Technologies" FMC Measurement Solutions, США | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
