Номер госреестра:
78910-20
Наименование СИ:
Полуприцепы-цистерны
Обозначение типа:
SF3B30
Производитель:
ЗАО "Чебоксарское предприятие "Сеспель", г.Чебоксары
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 5 шт. с зав.№ X8ASF3B30H0000062, X8ASF3B30H0000058, X8ASF3B30H0000042, X8ASF3B30H0000060, X8ASF3B30H0000056
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77978
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Полуприцепы-цистерны SF3B30
Назначение средства измерений
Полуприцепы-цистерны SF3B30 (далее – ППЦ) предназначены для измерений объема
нефтепродуктов, нефти и других жидкостей, за исключением пищевых.
Описание средства измерений
Принцип действия ППЦ основан на заполнении их жидкостью до указателя уровня на-
лива, соответствующего определенному объему жидкости. Слив жидкости производится само-
теком или через насос.
ППЦ состоят из теплоизолированной стальной сварной цистерны постоянного сечения
круглой формы, установленной на шасси. Для гашения гидравлических ударов во время движе-
ния, внутри цистерны установлены волнорезы. Цистерна оборудована заливной горловиной с
установленным указателем уровня налива. ППЦ являются транспортными мерами полной вме-
стимости (далее – ТМ). Указатель уровня налива находится в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродук-
тов и включает в себя:
- горловину с указателем уровня;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие;
На боковых сторонах и сзади ППЦ имеют знаки ограничения максимальной скорости,
надписи и знаки с информационными табличками для обозначения транспортного средства, пе-
ревозящего определенный груз.
Общий вид ППЦ представлен на рисунке 1.

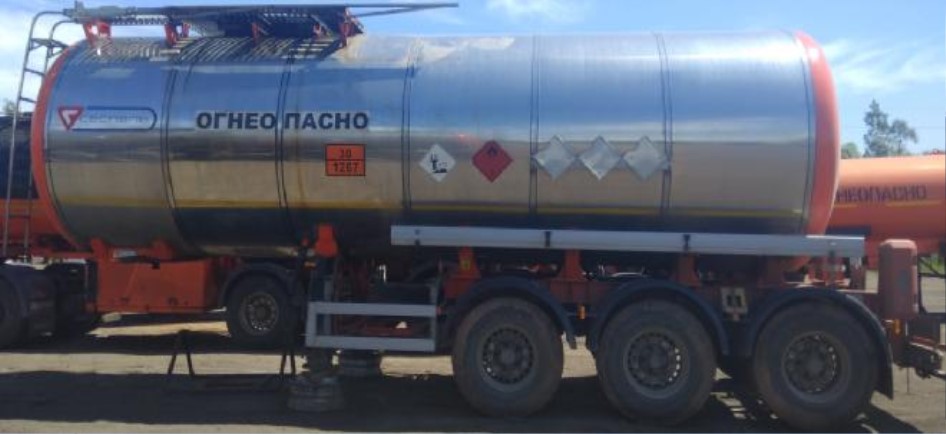

Рисунок 1 - Общий вид полуприцепа-цистерны SF3B30
Схема пломбировки для защиты от несанкционированного изменения положения указа-
теля уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.
Лист № 2
Всего листов 4

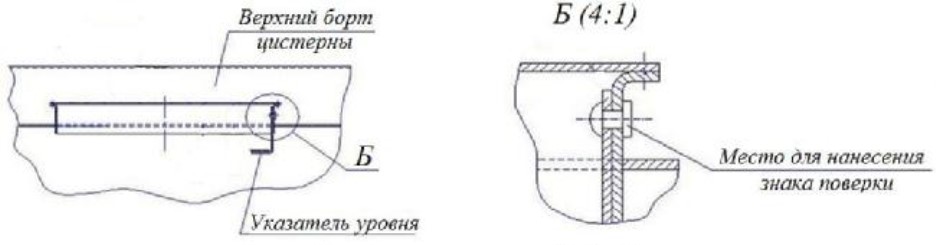

Рисунок 2 – Схема пломбировки от несанкционированного изменения положения указателя
уровня налива в полости цистерны, обозначение места нанесения знака поверки
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики
Наименование характеристики
Значение
29400
±0,4
Номинальная вместимость, дм
3
Пределы допускаемой относительной погрешности ТМ, %
Разность между номинальной и действительной вместимо-
стью ТМ,%, не более
±1,5
Значение
7500
11000
3800
2450
Таблица 2 – Основные технические характеристики
Наименование характеристики
Снаряженная масса, кг, не более
Длина, мм, не более
Высота, мм, не более
Ширина, мм, не более
Условия эксплуатации:
- температура окружающей среды, ºС
от -40 до +50
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации печатным способом.
Комплектность средства измерений
Количество
5 шт.
5 компл.
Таблица 3 – Комплектность средства измерений
КомплектующиеОбозначение
Полуприцеп-цистернаSF3B30 №№ X8ASF3B30H0000062,
X8ASF3B30H0000058,
X8ASF3B30H0000042,
X8ASF3B30H0000060,
X8ASF3B30H0000056
Запасные части, инструмен-
ты и принадлежности
Руководство по эксплуата-
ции
1 экз.
Лист № 3
Всего листов 4
Поверка
осуществляетсяподокументуГОСТ8.600-2011«ГСИ.Автоцистерныдляжидких
нефтепродуктов. Методика поверки».
Основные средства поверки:
Рабочие эталоны 2-го разряда согласно Государственной поверочной схеме для средств
измерений массы и объема жидкости в потоке, объема жидкости и вместимости при
статических измерениях, массового и объемного расходов жидкости (части 1 и 3),
утвержденной приказом Росстандарта от 7 февраля 2018 г. № 256.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на заклепку в соответствии с рисунком 2 и на свидетельство о
поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к полуприцепам-
цистернам SF3B30
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной по-
верочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и
вместимости при статических измерениях, массового и объемного расхода жидкости
Техническая документация изготовителя
Изготовитель
Закрытое акционерное общество «Чебоксарское предприятие «Сеспель»
(ЗАО «Сеспель»)
ИНН 2126002786
Юридический адрес: 428032, ЧувашскаяРеспублика, г. Чебоксары, ул. Ленинградская, д. 36
Адрес производства: 429540, Чувашская Республика, Моргаушский район, Москакасин-
ское сельское поселение, деревня Сидуккасы, ул. Сидуковская, 39
Телефон/факс: +7 (800) 55-59-73
E-mail:
Заявитель
Общество с ограниченной ответственностью «Универсал-Авто»
(ООО «Универсал-Авто»)
ИНН 5920033084
Адрес: 617760, Пермский край, г. Чайковский, ул. Карла Маркса, 11 А
Телефон: +7
(34241) 9-56-30
E-mail:
Лист № 4
Всего листов 4
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail:
Web-caйт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
