Номер госреестра:
78907-20
Наименование СИ:
Угломеры
Обозначение типа:
187
Производитель:
Фирма "Mitutoyo Corporation", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.08.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77975
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Угломеры серии 187
Назначение средства измерений
Угломеры серии (далее − угломеры) предназначены для измерений внутренних и
наружных углов контактным методом.
Описание средства измерений.
Принцип действия угломеров основан на совмещении линейки основания и подвижной
линейки с измеряемыми поверхностями и непосредственном отсчете показаний размера
измеряемого угла по шкалам основания и нониуса угломера или цифровому отсчетному
устройству.
Угломеры изготавливаются с отсчетом по круговой шкале или с цифровым отсчетным
устройством.
Угломеры с отсчетом по круговой шкале состоят из съемной или фиксированной
подвижной линейки, основания, круговой шкалы, стопора, увеличительного стекла или без
него.
Угломеры с цифровым отсчетным устройством конструктивно аналогичны угломеру с
отсчетомпокруговойшкале.Считываниерезультатовизмеренийпроизводитсяс
жидкокристаллического экрана, расположенного на основании, на котором находятся также
кнопки, с помощью которых осуществляется ряд специальных функций (например, кнопка
включения/выключения экрана (ON/OFF), возможность обнуления показаний (ZERO),
удержание размера (НOLD) и т. д.).
Угломеры с помощью специального держателя (входит в комплект) имеют возможность
крепления к штангенрейсмасам.

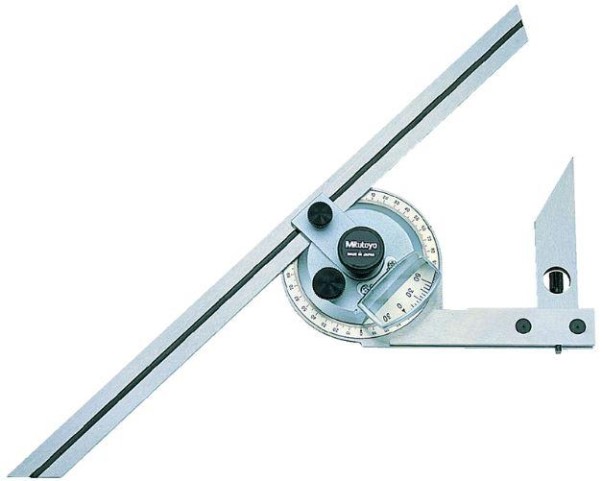

Рисунок 1 – Общий вид угломеров с отсчетом по круговой шкале и увеличительным стеклом
Лист № 2
Всего листов 5

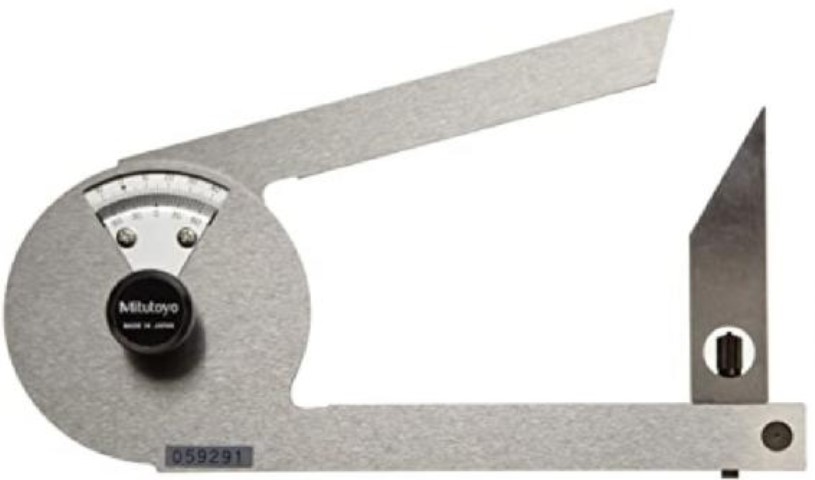

Рисунок 2 – Общий вид угломеров с отсчетом по круговой шкале и без увеличительного стекла

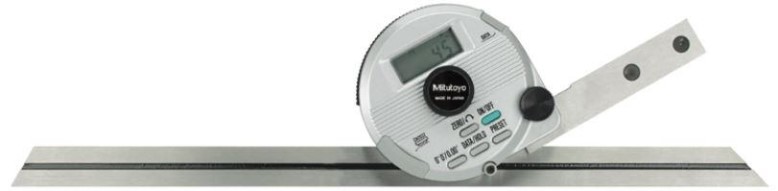

Рисунок 3 – Общий вид угломеров с цифровым отсчетным устройством
Пломбирование угломеров от несанкционированного доступа не предусмотрено.
Программное обеспечение
отсутствует.
Лист № 3
Всего листов 5
Метрологические и технические характеристики
от 0º до
360º
от 0º до
360º
от -360º
до +360º
Таблица 1 – Метрологические характеристики
Модификация ДиапазонЗначениеПределыДопускДопуск
измерений отсчета по допускаемой плоскостности и параллельности
нониусу (шагабсолютной прямолинейности измерительных
дискретности погрешности* измерительныхповерхностей
отсчета)поверхностей, мм линейки, мм
С отсчетом по
круговой
шкале и5´±5´0,03
увеличитель-
ным стеклом
С отсчетом по
круговой0,02
шкале и без5´±5´-
увеличитель-
ного стекла
С цифровым
отсчетным1´±2´0.03
устройством
Примечание: * - при температуре окружающей среды от плюс 15 до плюс 25 ºС и
относительной влажности воздуха не более 70 % без конденсата
Значение
150; 300
135
4х90º
Таблица 2 – Технические характеристики
Наименование характеристики
Длина измерительной поверхности, мм, для угломеров:
- с отсчетом по круговой шкале и увеличительным стеклом и с
цифровым отсчетным устройством
- с отсчетом по круговой шкале и без увеличительного стекла
Деление круговой шкалы
Условия эксплуатации:
-нормальная область значений температур, ºС
-относительная влажность воздуха без конденсата, %, не более
Средний срок службы, лет, не менее
От+5 до +35
70
5
Масса, кг, не
более
135*7025
0,212*
1357025
0,212
0,552*
Таблица 3 – Габаритные размеры и масса
МодификацияГабаритные размеры, мм, не
более
ДлинаШиринаВысота
С отсчетом по круговой шкале и
увеличительным стеклом
С отсчетом по круговой шкале и без
увеличительного стекла
С цифровым отсчетным устройством135*7025
Примечание: * - без учета сменных измерительных линеек
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность средства измерений
1 шт.
1 шт.
Количество
1 шт.
-
Таблица 4 – Комплектность средств измерений
НаименованиеОбозначение
Угломер -
Держательдлякрепления к
штангенрейсмасам (дляугломеров с
отсчетомпокруговойшкалеи-
увеличительным стеклом и с цифровым
отсчетным устройством)
Элемент питания (для угломеров с
цифровым отсчетным устройством)
Футляр-
Паспорт-
Методика поверки МП 203-20-2020
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 203-20-2020 «Угломеры серии 187. Методика поверки»,
утвержденному ФГУП «ВНИИМС» 20 марта 2020 г.
Основные средства поверки:
- меры угловые класса точности 2 по ГОСТ 2875-88;
- штангенциркуль серии 605, диапазон измерений от 0 до 150 мм (рег. № 52414-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к угломерам
серии 187
Техническая документация Mitutoyo Corporation, Япония
Изготовитель
Mitutoyo Corporation, Япония
Адрес: 20-1, Sakado 1-Chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-0012, Japan
Тел.: 81(044)813-8230
Факс: 81(044)813-8231
Заявитель
ООО «Митутойо РУС»
ИНН 7723820978
Адрес: 115088, г. Москва, ул. Шарикоподшипниковская, д. 13, стр. 2
Тел./факс: +7 (495) 745-07-52
E-mail:
Web-сайт:
Лист № 5
Всего листов 5
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
