Приложение к свидетельству № 77973
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры ControlWave
Назначение средства измерений
Контроллеры ControlWave (далее по тексту - контроллеры) предназначены для
измерений выходных сигналов в виде напряжения и силы постоянного тока, частоты
следования импульсов, электрического сопротивления постоянного тока, регистрации сигналов
датчиков, в том числе с удаленных объектов, сбора и обработки цифровой и дискретной
информации, воспроизведения напряжения и силы постоянного тока длялокального
управления и регулирования c возможностью резервирования контроллера.
Описание средства измерений
Контроллеры построены по модульному принципу, имеют модульную или моноблочную
структуру, и состоят из соединенных согласно требуемой конфигурации блоков и модулей из
числа следующих:
- модуль питания/задания последовательности (PSSM);
- модуль центрального процессора (CPU);
- интерфейсные модули для связи с центральными контроллерами;
- модули ввода/вывода аналоговых и дискретных сигналов, устанавливаемые на
пассивные базовые блоки;
- блок расширения ввода/вывода ControlWave;
- модули/блоки удаленного ввода/вывода ControlWave Ethernet;
- сервер-модуль, завершающий конфигурацию устройства.
ДополнительноконтроллерыControlWaveимеютисполнениесвозможностью
резервирования ControlWave Redundant (далее по тексту - ControlWave RED), в этом случае
они состоят из соединенных согласно требуемой конфигурации блоков и модулей из числа
следующих:
- два модуля центрального процессора (CPU);
- два модуля питания/задания последовательности (PSSM);
- модуль переключения резервирования системы связи c центральным процессором
(CCRS);
- интерфейсные модули для связи с центральными контроллерами;
- модули ввода/вывода аналоговых и дискретных сигналов, устанавливаемые на
пассивные базовые блоки;
- расширительный блок ввода/вывода ControlWave;
- модули/блоки удаленного ввода/вывода ControlWave Ethernet;
- сервер-модуль, завершающий конфигурацию устройства.
Модули электронные и технологические контроллеров устанавливаются на базовые
блоки - терминальные блоки, представляющие собой 4-х или 8-и слотовые шасси, которые
осуществляют подключение внешних соединений к электронным модулям, и формируют
заднюю шину, посредством которой осуществляется обмен данными между интерфейсным и
сигнальными модулями. Вблоках удаленного ввода/вывода ControlWave Ethernet модули
монтируются на DIN-рейку.
В случае исполнения ControlWave RED, используют два ЦП, связанных с одними и теми
же физическими устройствами удаленного ввода/вывода. Один ЦП находится в работе, в то
время как второй служит для горячего резервирования. Модуль переключения резервирования
системы связи с центральным процессором (CCRS), обеспечивает разрешение конфликтов
между двумя процессорами. Если модуль CCRS обнаруживает сбой включенного блока, он
переключается на резервный блок без прерывания функций управления и связи.
Лист № 2
Всего листов 8
На основе контроллеров могут быть построены многоуровневые информационные
измерительные и распределенные системы различной размерности с открытой архитектурой,
которые проектируются для конкретных объектов, применяются в качестве измерительных и
управляющих систем, используемых для автоматизации технологических процессов в
различных отраслях промышленности и обеспечивают:
- измерение выходных сигналов датчиков технологических параметров в виде силы и
напряжения постоянного тока в диапазонах от 1 до 5 В, от 4 до 20 мА, сигналов термопар
различных градуировок по ГОСТ Р 8.585-2001 и термопреобразователей сопротивления типа
Pt100 по ГОСТ 6651-2009 с преобразованием результата измерения в температуру;
- счет импульсов;
- регистрацию, хранение и обработку полученной измерительной информации;
- выработку управляющих воздействий в виде дискретных либо аналоговых сигналов;
- обеспечивают обмен данными по сети при работе контроллеров в системах по
протоколам Modbus, Ethernet и в системе Network 3000.
Контроллеры используют Ethernet-протокол для связи с устройствами управления и с
блоками удаленного ввода/вывода. В контроллерах предусмотрено сохранение данных при
нарушениях в процессе передачи данных, при ее возобновлении данные передаются.
Доступ к модулям ввода/вывода к клеммным блокам для подключения сигналов
ввода/вывода ограничивается конструктивными решениями самих модулей: специальными
фиксаторами, крепежными элементами и защитными панелями. Ограничение доступа к
элементам настройки и электронным платам выполнено путем монтажа в изолированных
запираемых оболочках (шкафы, запираемое помещение с аппаратными средствами), а также
установкой дополнительных средств защиты, осуществляемой эксплуатирующей организацией
в виде ключа безопасности.
Пломбирование контроллеров не предусмотрено.

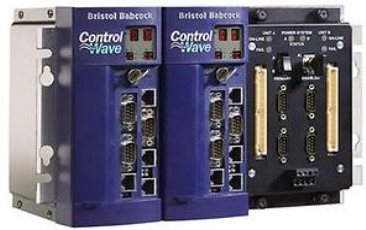

Общий вид контроллеров представлен на рисунке 1
а)б)
в)
Рисунок 1 – Общий вид контроллеров ControlWave a), исполнение с резервированием
ControlWave RED б), опциональные блоки удаленного ввода/вывода ControlWave Ethernet в)
Лист № 3
Всего листов 8
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) контроллеров состоит из встроенного
ПО и внешнего ПО.
Встроенное ПО, влияющее на метрологические характеристики, идентификационные
данные которого приведены в таблице 1, устанавливается в энергонезависимую память
измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в
процессе эксплуатации изменению не подлежит.
Влияние встроенного ПО учтено при нормировании метрологических характеристик
контроллеров ControlWave с блоками удаленного ввода/вывода ControlWave Ethernet.
Контроллеры имеют защиту встроенного ПО от непреднамеренных и преднамеренных
изменений, реализованную изготовителем на этапе производства путем установки системы
защиты микроконтроллеров от чтения и записи.
Внешнее ПО OpenBSI Utilities/BSI Config, не влияющее на метрологические
характеристики, идентификационные данные которого описаны в таблице 1, содержит широкий
спектр инструментальных средств для работы с контроллерами ControlWave и с блоками
удаленного ввода/вывода ControlWave Ethernet. Оно позволяет выполнять:
-конфигурирование и настройку параметров модулей, центральных процессоров
(выбор количестваиспользуемыхизмерительныхканалов,диапазонизмеренияили
воспроизведения сигналов, тип подключаемого измерительного преобразователя (датчика) и
др.);
-конфигурированиесистемыпромышленнойсвязинаосновеинтерфейсов
RS-232, RS-485;
- конфигурирование систем промышленной связи на основе стандарта Ethernet;
- программирование логических задач контроллеров;
- тестирование программ, выполнение пуско-наладочных работ и обслуживание готовой
системы;
- установку парольной защиты от несанкционированного доступа.
Команды и данные, переданные через интерфейсы связи, не оказывают влияние на
достоверность результатов измерений.
Внешнее ПО OpenBSI Utilities/BSI Config не даёт доступ к встроенному ПО и не
позволяет вносить изменения.
Средства защиты внешнего ПО от несанкционированного доступа, преднамеренных и
непреднамеренных изменений интегрированы в пакеты программного обеспечения. Защита
обеспечивается интерфейсом администрирования пользователей.
395575-02-8
Таблица 1 – Идентификационные данные ПО
Значение
Идентификационные данныеВнешнее ПО
(признаки) Встроенное ПО OpenBSI Utilities/
BSI Config
ИдентификационноеCWPXXXX.bin
1)
2)
наименование ПОCWPXXXX.cab
1)
Номер версии
(идентификационный номер) ПО
не ниже 5.XX
1)
не ниже 5.X
1)
Цифровой идентификатор ПО -
Примечания:
1)
символ X может обозначать любую комбинацию букв и/или цифр или отсутсвие таковых
2)
идентификационное наименование ПО может меняться в любом формате в зависимости от
номера версии ПО
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -
«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Лист № 4
Всего листов 8
Метрологические и технические характеристики
Выходные
сигналы
Таблица 2 - Метрологические характеристики контроллеров
ПределыПределы допускаемой дополнительной
допускаемой приведенной к диапазону измерений
основной погрешности измерений в рабочих
приведенной условиях измерений в температурном
к диапазонудиапазоне, ºС
измерений
Входные сигналыпогрешности
измерений
приот минус 20 доот минус 40 до
нормальных плюс 70 плюс 70
условиях
измерений
(20±5 °С)
(1-5) В, (4-20) мА
12 бит4-20) м
1
)
(8 или
16 каналов)
14 бит ±0,1 % ±0,2 % ±0,3 %
(8 или 14 каналов)
(
(1-5) В
А,
±0,1 % ±0,2 % ±0,3 %
Счет импульсов
частотой16 бит±1 имп. на 65536 имп.
2)
(0-10) кГц
Примечания:
1)
при индуктивной нагрузке выхода аналогового сигнала напряжения следует учитывать
активное сопротивление 5 Ом модуль, подключаемого последовательно к индуктивности;
2)
Пределы допускаемой абсолютной погрешности измерений
Разре-
шение, °C
°C
основной
измерений
условиях
измерений
абсолютной
измерений в
Источник
Таблица 3 - Метрологические характеристики при измерении температуры
Наименование характеристики
Пределы
допускаемой
Пределы допускаемой
абсолютной
дополнительной
Диапазон
погрешности
погрешности измерений
сигнала
измерений,
при
в рабочих условиях
нормальных
температурном
диапазоне
(20±5 °С),
от - 20 до 70 °С, °С
°C
1)
Термопара
типа В
(ТПР)
Значение
1234
от 100 до 200 включ. ±8,0 ±16,0
св. 200 до 390 включ. ±4,0
±8,0
2)
св. 390 до 840 включ. ±2,0 ±4,0
св. 840 до 1820 ±1,0 ±2,0
5
2,00
1,00
0,50
0,20
Лист № 5
Всего листов 8
4 5
±4,0 0,40
Продолжение таблицы 3
123
Термопара от -50 до 50 включ. ±2,0
типа R
±2,00,17
±4,00,37
(ТПП)
(ТПП)
2)
св. 50 до 1720±1,0
Термопара от -50 до 50 включ.±2,0
типа S
2)
св. 50 до 1760±1,0
±2,00,18
от -270 до -260 включ.±8,0
Термопарасв. -260 до -250 включ.±4,0
типа N св. -250 до -230 включ. ±2,0
(ТНН)
2)
св. -230 до -150 включ. ±1,0
±10,01,50
±8,00,75
±4,00,50
±2,00,25
±1,00,09
±1,50,08
(ТЖК)
св. -150 до 1300±0,5
Термопараот -210 до 190 включ. ±0,75
типа J
2)
св. 190 до 1200±0,5
±1,00,11
Термопара
типа E
(ТХКн)
от -270 до -260 включ. ±3,0
св. -260 до -225 включ. ±1,0
2)
св. -225 до -200 включ.±0,75
св. -200 до 1000 ±0,5
от -270 до -260 включ.±5,0
Термопарасв. -260 до -245 включ.±2,0
типа Kсв. -245 до -180 включ.±1,0
(ТХА)
2)
св. -180 до -145 включ.±0,75
св. -145 до 1372 ±0,5
от -270 до -260 включ.±4,0
Термопарасв. -260 до -250 включ.±2,0
типа T св. -250 до -180 включ. ±1,0
(ТМК)
2)
св. -180 до -135 включ. ±0,75
±6,0 1,00
±2,0 0,25
±1,5 0,08
±1,0 0,09
±10,0 2,00
±4,0 0,56
±2,0 0,25
±1,5 0,08
±1,0 0,14
±8,0 1,50
±4,0 0,38
±2,0 0,18
±1,5 0,08
±1,0 0,06
±3,0 ±3,0
св. -135 до -400±0,5
Термопреот-200 до -80±2,5
образо-
ватель
сопротив-от -80 до 850±0,5
ления Pt100
3)
±1,0±1,0
Низко-
вольтовый
источникот -10 до +10 мВ±0,025 %
(2)
±0,05 %
(2)
1,2 мкВ
напря-
жения
Примечания:
1)
Пределы допускаемой погрешности компенсации холодного спая ±1 °C. Пределы
допускаемой погрешности термопар указаны без учета погрешности компенсации холодного
спая;
2)
В соответствии с ГОСТ Р 8.585-2001
3)
В соответствии с ГОСТ 6651-2009 с температурным коэффициентом α = 0,00385 °С
-1
Лист № 6
Всего листов 8
177
483
127
311
483
127
Значение
от 22,2 до 30,0
от 10,6 до 30,0
от 10,0 до 30,0
24
85
105
125
5,9
4,5
2
Таблица 4 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
напряжение постоянного тока, В:
контроллера СontrolWave
в исполнении ControlWave RED
модулей / блоков СontrolWave Ethernet
Потребляемая мощность базового модуля, В·А, не более
Габаритные размеры средства измерений, мм, не более:
контроллера СontrolWave:
высота
ширина
длина
в исполнении ControlWave RED:
высота
ширина
длина
модули / блоки СontrolWave Ethernet:
высота
ширина
длина
Масса, кг, не более:
контроллера СontrolWave:
в исполнении ControlWave RED
модулей / блоков СontrolWave Ethernet
Нормальные условия измерений:
– температура окружающего воздуха, °С
– относительная влажность воздуха, %
– атмосферное давление, кПа
20±5
не более 80
от 84 до 106,7
Рабочие условия измерений:
температура окружающей среды, °С:
контроллер СontrolWaveот -40 до +70
в исполнении ControlWave RED
от -40 до +70
модули / блоки СontrolWave Ethernet
от -30 до +70
температура хранения, °С:
контроллер СontrolWave
от -40 до +85
в исполнении ControlWave RED
от -40 до +85
модули / блоки СontrolWave Ethernet
от -40 до +85
относительная влажность, %:
контроллер СontrolWave
от 5 до 95
2)
в исполнении ControlWave RED
от 15 до 95
2)
модули / блоки СontrolWave Ethernet
от 5 до 95
2)
Средний срок службы, лет, не менее 15
Средняя наработка на отказ, ч, не менее 100000
Примечания:
1)
без учета массы устанавливаемых модулей ввода/вывода, в зависимости от комплектации;
2)
без конденсации
Лист № 7
Всего листов 8
Знак утверждения типа
наноситсянатитульныйлистэксплуатационнойдокументациисредстваизмерений
типографским способом.
Комплектность средства измерений
документации
Таблица 5 – Комплектность контроллеров
НаименованиеОбозначениеКоличество
КонтроллерControlWaveв соответсвии с заказом
Методика поверки МИ 2539-99 с Изменением №2 1 экз.
1, 2)
Комплект эксплуатационной
Руководство по эксплуатации 1 комп.
2)
Программное обеспечениеВ соответсвии с заказомВ соответсвии с заказом
Паспорт - 1 экз.
Примечания:
1)
Допускается прилагать 1 экземпляр (комплект) на каждые 10 контроллеров, поставляемых в
один адрес.
2)
Допускается поставка на электронном носителе.
Поверка
осуществляетсяподокументуМИ2539-99«Измерительныеканалыконтроллеров,
измерительно-вычислительных, управляющих, программно-технических комплексов. Методика
поверки» с изменением №2 от 01 июня 2018 г.
Основные средства поверки:
-калибратор универсальный Н4-17 (регистрационный номер в Федеральном
информационном фонде 46628-11);
-магазинсопротивленияР4831(регистрационныйномервФедеральном
информационном фонде 38510-08);
-мультиметр В7-64/1 (регистрационный номер в Федеральном информационном
фонде 16688-97);
-частотомер электронно-счетный Ч3-63/3 (регистрационный номер в Федеральном
информационном фонде № 32499-06);
-генераторимпульсовГ5-82(регистрационныйномервФедеральном
информационном фонде № 8598-82).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт средства измерений.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к контроллерам ControlWave
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие
технические условия
ГОСТ Р trial-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ6651-2009Государственнаясистемаобеспеченияединстваизмерений.
Термопреобразователи сопротивления из платины, меди и никеля. Общие технические
требования и методы испытаний
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений.
Термопары. Номинальные статические характеристики преобразования
Техническая документация изготовителя
Лист № 8
Всего листов 8
Изготовитель
«Bristol Inc.», CША
Адрес: 1100 Buckingham St., Watertown, CT 06795, USA
Телефон: +1 860 945-2262; +1 860 945-2200, факс: +1 860 945-2525
E-mail:
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Эмерсон»
(ООО «Эмерсон»)
ИНН 7705130530
Адрес: 115054, г. Москва, ул. Дубининская, дом 53, стр. 5, этаж 4, комната 7Б
Телефон (факс): +7 (495) 995-95-59 ( +7 (495) 424-88-50)
Web-сайт:
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 117246, г. Москва, Научный проезд, д.8, стр.1, пом. XIX, комн. № 14-17
Телефон: +7 (495) 775-48-45
E-mail:
Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
