Номер госреестра:
78902-20
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТФН-35М
Производитель:
ПАО "Запорожтрансформатор", Украина, г.Запорожье
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 15 шт. с зав.№ 996, 8188, 8606, 8766, 8923, 8993, 9197, 9208, 11670, 14030, 15855, 16521, 16551, 16555, 16561
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77970
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТФН-35М
Назначение средства измерений
ТрансформаторытокаТФН-35М(далеепотексту–трансформаторытока)
предназначены для передачи сигнала измерительной информации приборам измерения,
защиты, автоматики, сигнализации и управления в электрических цепях переменного тока
промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов тока основан на явлении электромагнитной
индукции переменного тока. Ток первичной обмотки трансформаторов тока создает
переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке
создается ток, пропорциональный первичному току.
Внешний вид трансформаторов тока представляет собой опорную конструкцию. Выводы
первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной
обмоткирасположенынакорпусетрансформаторатокаизакрываютсязащитной
металлической крышкой с целью ограничения доступа к измерительной цепи.
Общий вид средства измерений и схема пломбировки от несанкционированного
доступа приведены на рисунке 1.

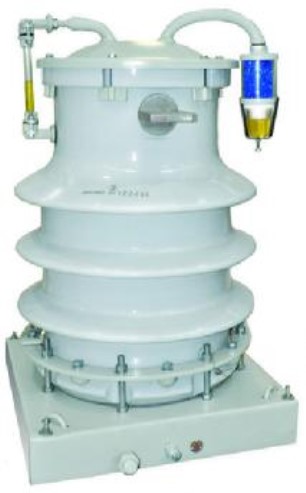

Рисунок 1 – Общий вид средства измерений и схема пломбировки
от несанкционированного доступа
Программное обеспечение
отсутствует.
Место пломбировки
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Наименование характеристики
Таблица 1 – Метрологические характеристики
Значение для заводских номеров
8993, 9197,
16555, 16561,996, 8766,8923, 8606,
16551, 16521 8188, 11670 9208, 15855,
14030
353535
75 200 300
5 5 5
50 50 50
0,50,50,5
Номинальное напряжение, кВ
Номинальный первичный ток I
1ном
, А
Номинальный вторичный ток I
2ном
, А
Номинальная частота f
ном
, Гц
Класс точности вторичных обмоток
для измерений и учета
Номинальная вторичная нагрузка
(с коэффициентом мощности cos φ = 0,8), В∙А
505050
от -40 до +40
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
– температура окружающей среды, °С
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор тока
Паспорт
Обозначение
ТФН-35М
ТФН-35М
Количество
15 шт.
15 экз.
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика
поверки».
Основные средства поверки:
– трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный
номер в Федеральном информационном фонде 27007-04);
– прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном
фонде 24719-03);
– магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном
фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Лист № 3
Всего листов 3
Нормативные документы, устанавливающие требования к трансформаторам тока
ТФН-35М
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Изготовитель
ПО «Запорожтрансформатор», Украина
Адрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, 3
Заявитель
Обществосограниченнойответственностью«Инженерныйцентр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-cайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации,метрологииииспытаний в г.Москвеи Московскойобласти»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт:
E-mail:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обес-
печения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
