Приложение к свидетельству № 77935
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы кислорода, азота и водорода ONH-3000
Назначение средства измерений
Анализаторы кислорода, азота и водорода ONH-3000(далее – анализаторы)
предназначены для измерения массовой доли кислорода, азота и водорода в черных и цветных
металлах, редкоземельных материалах, сплавах и некоторых других неорганических
материалах.
Описание средства измерений
Принцип действия анализаторов основан на плавлении образца в импульсной печи в
потоке инертного газа (аргон, гелий, азот). Определение содержания кислорода происходит
методоминфракраснойспектроскопии,аазотаиводорода–методомсравнения
теплопроводностей.
Конструктивно анализаторы состоят из встроенной импульсной печи, аналитического
блока, содержащего фильтры, химические поглотители для разделения образующихся газов,
инфракрасные (далее - ИК) детекторы. Рядом с анализатором устанавливаются персональный
компьютер с ПО, принтер и электронные весы.
В результате плавления в потоке инертного газа из образца выделяются кислород
(вступает в реакцию с графитовым тиглем с образованием СО), азот и водород. Газ-носитель
переносит образовавшиеся газы в аналитический блок, в котором содержание кислорода
определяется в ИК ячейках (предварительно СО окисляется до СО
2
при помощи оксида меди).
Определение содержания азота и водорода происходит детектором теплопроводности.
Анализаторы выпускаются в 6 модификациях: Н-3000, O-3000, N-3000, ON-3000, OH-
3000, ONH-3000. Модификации анализаторов отличаются измеряемыми параметрами и
диапазонами измерений.
Общий вид анализаторов приведен на рисунке 1. Пломбирование анализаторов не
предусмотрено.

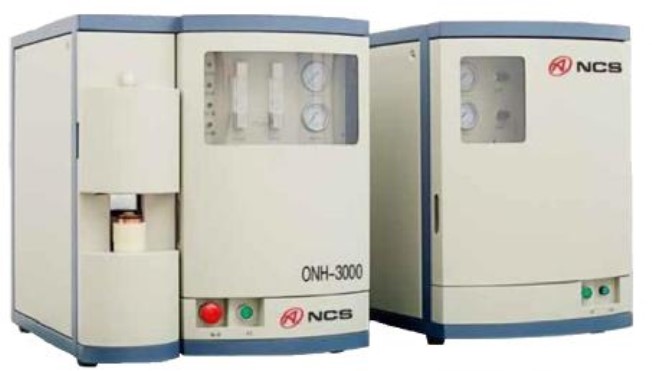

Рисунок 1 – Общий вид анализатора ONH-3000
Лист № 2
Всего листов 5
Программное обеспечение
Анализаторы оснащены программным обеспечением, позволяющим осуществлять
настройку параметров анализа, контроль и сбор данных во время процесса измерений,
обрабатывать и сохранять полученные результаты измерений, проводить их статистическую
обработку и архивирование, передавать результаты измерений на принтер, экспортировать
результаты измерений во внешние автоматические системы сборы и хранения данных.
Таблица 1 – Идентификационные данные программного обеспечения (в таблице – ПО)
Идентификационные данныеЗначение
Идентификационное наименование ПОONH-3000
Номер версии ПО не ниже 2.1.35
Цифровой идентификатор ПО -
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-
2014.
Метрологические и технические характеристики
Диапазон измерений
массовой доли кислорода, %
-
-
-
-
от 0,1
до 50
Пределы допускаемой
относительной погрешности
измерений массовой доли
кислорода в диапазонах
измерений, %:
- от 1·10
-4
до 1·10
-3
% включ.
- св. 1·10
-3
до 0,1 % включ.
- св. 0,1 до 0,5 % включ.
Таблица 2 - Метрологические характеристики
НаименованиеЗначение для модификации
характеристики
ONH-3000 OH-3000ON-3000N-3000
Н-3000
от 0,0001 до 0,5-
O-3000
от
0,0001
до 0,5
-от 0,0001 до 5,0
Диапазон измеренийот 0,0001
массовой доли азота, % до 5,0
Диапазон измерений
массовой доли водорода,от 0,1 до 50--
млн
-1
±30 ±30
±6 ±6
--
±67 ±67
Пределы допускаемой
относительной погрешности
измерений массовой доли
азота в диапазонах
измерений, %:
- от 1·10
-4
до 0,1 % включ.±30
- св. 0,1 до 1,0 % включ.±20
- св. 1,0 до 5,0 % включ.±10
±30±30
±20±20
±10±10
---
Лист № 3
Всего листов 5
Значение для модификации
ONH-3000OH-3000ON-3000N-3000O-3000Н-3000
Продолжение таблицы 2
Наименование
характеристики
Пределы допускаемой
относительной погрешности
измерений массовой доли
водорода, %, в диапазонах
измерений
- от 0,1 до 10 млн
-1
включ.
- св. 10 млн
-1
до 50 млн
-1
---
±45 ±45
±20 ±20
Значение
220±22
50/60
8000
150
650
550
650
650
450
650
Таблица 3 – Основные технические характеристики
Характеристика
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В·А, не trial
Масса, кг, не более
Габаритные размеры блока печи, мм, не более:
- длина
- ширина
- высота
Габаритные размеры анализатора, мм, не более:
- длина
- ширина
- высота
Условия эксплуатации:
- температура окружающей среды,
о
С
- относительная влажность, %, не более
от +18 до +30
80
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измерений
Обозначение
Количество
1 шт.
Таблица 4 – Комплектность средства измерений
Наименование
Анализаторы кислорода, азота и водорода ONH-3000
(комплектность в соответствии с заказом)
Программное обеспечение
Руководство по эксплуатации
Методика поверки
-
МП 117-241-2019
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 117-241-2019 «ГСИ. Анализаторы кислорода, азота и
водорода ONH-3000. Методика поверки», утвержденному ФГУП «УНИИМ» 25.12.2019 г.
Основные средства поверки:
- ГСО 11011-2017/ГСО 11012-2017 (массовая доля водорода 0,0027 %, абс. погрешность
±0,0005 %, массовая доля азота 0,006 % абс погрешность ±0,001 %, массовая доля кислорода
0,354 % абс погрешность ±0,008 %);
- ГСО10876-2017/10878-2017(массовая доляазота5%,абс.погрешность
±0,15 %);
Лист № 4
Всего листов 5
-ГСО8725-2005(массоваядолякислорода0,00167%,абс.погрешность
±0,00016 %, массовая доля азота 0,00384 %, абс погрешность ±0,00016 %, массовая доля
водорода 0,00015 %, абс. погрешность ±0,00003 %);
- ГСО 9110-2008 (массовая доля кислорода 0,0009 %, абс. погрешность ±0,0003 %);
- ГСО 9725-2010 (массовая доля кислорода 0,02 %, абс. погрешность ±0,0004 %,
массовая доля азота 0,0043 %, абс. погрешность ±0,0001 %);
- ГСО 10810-2016 (массовая доля азота 0,398 %, абс. погрешность ±0,03 %);
- ГСО 11008-2017/ГСО 11010-2017 (массовая доля водорода 0,0010 %, абс. погрешность
±0,0001 %, массовая доля азота 0,05 % абс погрешность ±0,0013 %, массовая доля кислорода
0,0032 %, абс. погрешность ±0,0006 %);
- весы неавтоматического действия I (специального) класса точности по ГОСТ OIML R
76-1-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о
поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам
кислорода, азота и водорода ONH-3000
Техническая документация фирмы «NCS Testing Technology CO., LTD», Китай
Изготовитель
Фирма «NCS Testing Technology CO., LTD», Китай
Адрес: 13, Gaoliangqiao Xiejie, Haidian district, 100081 Beijing
Телефон: +86 10 62182643
Web-сайт:
Е-mail:
Заявитель
Общество с ограниченной ответственностью «Ресурс» (ООО «Ресурс»)
ИНН 6162075106
Адрес: 344004, г. Ростов-на-Дону, пр. Стачки, д. 59
Телефон: (863) 221-24-84
Web-сайт: www://resrnd.ru/
Е-mail:
Лист № 5
Всего листов 5
Испытательный центр
Уральский научно-исследовательский институт метрологии – филиал Федерального
государственногоунитарногопредприятия«Всероссийскийнаучно-исследовательский
институт метрологии им. Д.И. Менделеева»
(УНИИМ – филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39
Web-сайт:
E-mail:
Аттестат аккредитации УНИИМ – филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по
проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от
10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
