Номер госреестра:
78840-20
Наименование СИ:
Весы автомобильные
Обозначение типа:
ВАС
Производитель:
ООО "Акрон Металл Ресурс", г.Тольятти
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.07.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77903
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы автомобильные ВАС
Назначение средства измерений
Весы автомобильные ВАС (далее – весы) предназначены для измерений массы
автомобильных транспортных средств – порожних и груженых автомобилей, прицепов,
полуприцепов, и автопоездов из них (далее – ТС) при статическом взвешивании.
Описание средства измерений
Принцип действия весов основан на преобразовании деформации упругих элементов
весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием
силы тяжести взвешиваемого ТС, в аналоговый или цифровой электрический сигнал,
изменяющийся пропорционально массе ТС. Далее сигнал поступает в электронный
весоизмерительный прибор, где обрабатывается, измеренное значение массы выводится на
дисплей весоизмерительного прибора и/или передается на внешние электронные устройства
(принтер, ПК, вторичный дисплей ).
Весы состоят из грузоприемного устройства (далее — ГПУ), имеющего одну или
нескольковесовыхплатформ(секций),опирающихсянадатчики(Т.2.2.1
ГОСТ OIML R 76–1—2011) с узлами встройки, и весоизмерительного прибора (индикатор по
Т.2.2.2 ГОСТ OIML R 76–1—2011 в случае применения аналоговых датчиков или терминал по
Т.2.2.5 ГОСТ OIML R 76–1—2011 в случае применения цифровых датчиков).
Края примыкающих друг к другу платформ могут опираться на одни и те же датчики.
Весовые платформы отличаются размерами и способом установки .
В весах используются:
1 Датчики весоизмерительные тензорезисторные Single shear beam, Dual shear
beam, S beam, Column, семейства Single shear beam - серий Н8С, BM8D, HM8C,
семейства Dual shear beam - серий HM9A, HM9B, HM9C, HM9E, B9F, H9H,
H9C, B9C, семейства Column - серий BM14A, BM14G, BM14K, HM14H1,
HM14L, производства «Zhonghang Electronic Measuring Instruments Co., LTD.»,
КНР, регистрационный номер в Федеральном информационном фонде по
обеспечению единства измерений (далее – регистрационный номер) 55371-19;
2 Датчики весоизмерительные тензорезисторные Digital Load Cell, серий
DHM4C,DBM14K,BM14G,DHM9B,DHM9A,DHM14H1,DBM14A,
производства «Zhonghang Electronic Measuring Instrumets Co., LTD.», КНР,
регистрационный номер 55634-19;
3 Датчики весоизмерительные тензорезисторные С, модификации С16А,
производства«HottingerBaldwinMesstechnikGmbH»,Германия,
регистрационный номер 60480-15;
4 Датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS,
модификации ZS, производства «Keli Sensing Technology (Ningbo) Co., Ltd.»,
Китай, регистрационный номер 75819-19;
5 Датчики весоизмерительные М150, производства ЗАО «Весоизмерительная
компания «Тензо-М», Россия, Московская область, Люберецкий район,
п. Красково, регистрационный номер 44780-10;
- в качестве индикаторов/терминалов в весах используются:
1ПриборывесоизмерительныеWE,модификацийWE2107,WE2111,
производства «HottingerBaldwin Messtechnik GmbH», Германия,
регистрационный номер 61808-15;
2ПриборывесоизмерительныеМИ,модификацийМИВДА/12Яи
МИ ВЖА/12Я, производства ООО «МИДЛиК», г. Лобня, Московская обл.,
регистрационный номер 61378-15;
Лист № 2
Всего листов 8
3 Приборы весоизмерительные ТИТАН, модификаций ТИТАН, ТИТАН 3Ц,
ТИТАН Н, производства ООО «ЗЕМИК», Россия, г. Ростов-на-Дону,
регистрационный номер 72048-18;
4 Приборы весоизмерительные CI, BI, NT и PDI модификации CI-6000A,
изготавливаемыефирмой«CASCorporation»,РеспубликаКорея,
регистрационный номер 50968-12.
Управлениевесамиосуществляетсяспомощьюфункциональнойклавиатуры
индикатора/терминала.
Передача данных на ПК, принтер, вторичный дисплей и другие периферийные
устройства осуществляется по различным интерфейсам: RS232, RS422/485, USB, WiFi,
Ethernet/IP.
В весах предусмотрены следующие устройства и функции по ГОСТ OIML R 76-1-2011:
- устройство полуавтоматической установки на нуль (п.T.2.7.2.2);
- устройство автоматической установки на нуль (п.T.2.7.2.3);
- устройство первоначальной установки на нуль (п.Т.2.7.2.4);
- устройство слежения за нулем (п.T.2.7.3);
- устройство уравновешивания тары (п.T.2.7.4.1).
На ГПУ весов прикрепляется табличка, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- заводской номер весов;
- класс точности по ГОСТ OIML R 76-1-2011;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значение поверочного интервала (e) и действительной цены деления (d);
- значение максимальной выборки массытары (Т
-
);
- знак утверждения типа средств измерений;
- обозначение типа и серийный номер терминала.
Весы выпускаются однодиапазонными в модификациях: ВАC-10-10-[3]; ВАC-15-10-[3];
ВАC-20-10-[3]; ВАC-30-10-[3]; ВАC-40-20-[3]; ВАC-50-20-[3]; ВАC-60-20-[3]; ВАC-80-50-[3];
ВАC-100-50-[3], которые отличаются друг от друга значениями максимальной нагрузки, по-
верочного интервала, типами применяемых весоизмерительных датчиков, подключаемых
индикаторов и терминалов.
Весы при заказе имеют обозначения вида:
ВАС-[1]-[2]-[3],
где ВАС – условное обозначение типа весов;
[1] – значение (Max) весов, т: 10; 15; 20; 30; 40; 50; 60; 80; 100;
[2] – значение (е), кг: 10; 20; 50;
[3] – длина ГПУ (платформы), м: от 4,1 до 24.
Общий вид весов представлен на рисунке 1, индикаторов/терминалов и схем
пломбировки от несанкционированного доступа, обозначений мест нанесения знака поверки
представлены на рисунке 2.
Лист № 3
Всего листов 8

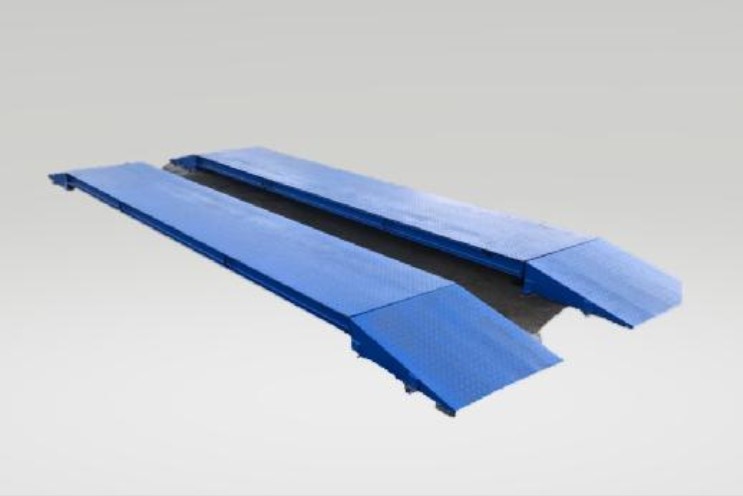

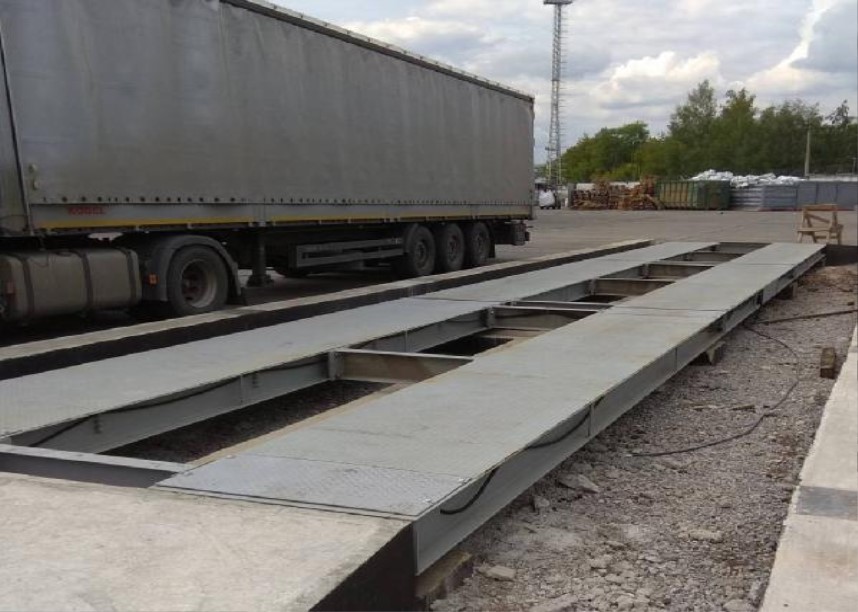

Рисунок 1 – Общий вид весов
Лист № 4
Всего листов 8

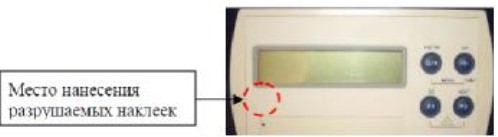

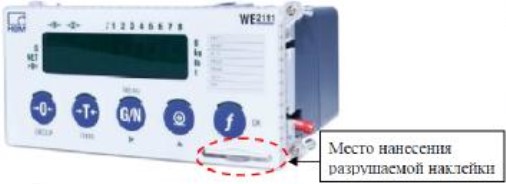

Рисунок 2 – Общий вид и схемы пломбировки от несанкционированного доступа,
с обозначением места нанесения знака поверки на индикаторы и терминалы
Программное обеспечение
Программное обеспечение (далее – ПО) весов является встроенным, что соответствует
требованиям ГОСТ OIML R 76-1–2011 (п. 5.5 «Дополнительные требования к электронным
устройствам с Программным обеспечением») в части устройств с встроенным ПО.
ТИТАН 9
ТИТАН 9, ТИТАН 12,
ТИТАН 3Ц
CI-6000AМИ ВДА/12ЯМИ ВЖА/12ЯМесто нанесения знака поверки
МИ ВДА/12Я и МИ ВЖА/12Я
WE2111
WE2107
Место нанесения знака
поверки
ТИТАН Н12ТИТАН Н22Место нанесения знака поверки
ТИТАН Н12 и ТИТАН Н22
ТИТАН 12ТИТАН 3Ц
Место нанесения знака поверки
Лист № 5
Всего листов 8
Доступ к изменению метрологически значимых параметров осуществляется только в
сервисном режиме работы, вход в который защищен паролем. Для контроля изменений
законодательно контролируемых параметров предусмотрен несбрасываемый счетчик.
Защита от несанкционированного доступа к настройкам и данным измерений
обеспечивается защитной пломбой (наклейкой), как показано на рисунке 2. Защитная пломба
ограничивает доступ к переключателю юстировки, при этом ПО не может быть
модифицировано без нарушения защитной пломбы. ПО заложено в микроконтроллерах
ндикаторов/терминаловвесоввпроцессепроизводства.Идентификационныеданные
метрологическизначимойчасти ПОмогутбытьвыведенылибона дисплей
ндикаторов/терминалов, либо на экран монитора ПК в главном окне программы.
Нормирование метрологических характеристик весов произведено с учетом применения
ПО.
Конструкция весов исключает возможность несанкционированного влияния на ПО и
измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблицах 1 и 2.
МИ ВДА/12Я,
-
номер) ПО
Таблица 1 – Идентификационные данные ПО
Идентификационные данные
Значение для модификации
(признаки)
WE2107 WE2111
МИ ВЖА/12Я
CI-6000А
ИдентификационноенаименованиеCl-6000 series
ПО firmware
Номер версии (идентификационный
Р7х* v1.0х* U2.01 1.01;1.02;1.03
Цифровой идентификатор ПО–**
где х – применяет значение от 0 до 9.
* – обозначение «х» не относится к метрологически значимой части ПО.
** – данные не доступны, так как данное ПО не может быть модифицировано, загружено или
прочитано через какой-либо интерфейс после опломбирования
Идентификационные данные (признаки)
Таблица 2 – Идентификационные данные ПО
ТИТАН 3Ц
Значение для модификации
ТИТАН 9,ТИТАН Н12,
ТИТАН 12ТИТАН Н22
Идентификационное наименование ПО
–
Номер версии (идентификационный номер) ПОV1.xUER 3.6x643Ax
Цифровой идентификатор ПО –*
где х – применяет значение от 0 до 9.
* – данные не доступны, так как данное ПО не может быть модифицировано, загружено или
прочитано через какой-либо интерфейс после опломбирования
Метрологические и технические характеристики
Класс точности по ГОСТ OIML R 76-1-2011..................................................................средний (III).
Значения Мах и Min, d, е, числа поверочных интервалов (n), пределов допускаемой
погрешности при поверке (mpe) в соответствующих интервалах нагрузки (m), для модификаций
весов, приведены в таблице 3.
Лист № 6
Всего листов 8
n
1000
1500
2000
3000
2000
2500
3000
1600
2000
Таблица 3 – Метрологические характеристики весов
ОбозначениеМах,Min,d = е,m,
модификациитткгт
от 0,2 до 5 включ.
ВАC-10-10-[3]100,210
св. 5 до 10 включ.
от 0,2 до 5 включ.
ВАC-15-10-[3]150,210
св. 5 до 15 включ.
от 0,2 до 5 включ.
ВАC-20-10-[3] 20 0,2 10
св. 5 до 20 включ.
от 0,2 до 5 включ.
ВАC-30-10-[3]300,210св. 5 до 20 включ.
св. 20 до 30 включ.
от 0,4 до 10 включ.
ВАC-40-20-[3] 40 0,4 20
св. 10 до 40 включ.
от 0,4 до 10 включ.
ВАC-50-20-[3]500,420св. 10 до 40 включ.
св. 40 до 50 включ.
от 0,4 до 10 включ.
ВАC-60-20-[3]600,420св.10 до 40 включ.
св. 40 до 60 включ.
от 1 до 25 включ.
ВАC-80-50-[3]80150
св. 25 до 80 включ.
от 1 до 25 включ.
ВАC-100-50-[3]100150
св. 25 до 100 включ.
mpe,
кг
±5
±10
±5
±10
±5
±10
±5
±10
±15
±10
±20
±10
±20
±30
±10
±20
±30
±25
±50
±25
±50
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов
допускаемой погрешности при поверке (mpe).
Пределы допускаемой погрешности, после выборки массы тары соответствуют пределам
допускаемой погрешности, приведенным в таблице 3, для массы нетто при любом значении
массы тары, соответственно.
Значение
2
±0,25е
4
20
от -10 до +40
от -30 до +40
от -30 до +40
от -50 до +50
от -40 до +40
от -30 до +40
Мах+9е
от 0 до 100
Таблица 4 – Основные технические характеристики
Наименование характеристики
1
Пределы допускаемой погрешности устройства установки на нуль
Диапазон установки на нуль (суммарный) устройств установки нуля и
слежения за нулём, % от Мах, не более
Диапазон первоначальной установки нуля, % от Мах, не более
Диапазон рабочей температуры индикаторов и терминалов (п. 3.9.2.2
ГОСТ OIML R 76-1-2011),
°С
:
Особый диапазон рабочих температур,
°
С, для ГПУ с датчиками типа:
- Single shear beam, Dual shear beam, S beam, Column
- Digital Load Cell
- С
- ZS, CLC, WLS, SDS, EDS
- МВ 150
Показания индикации массы, кг, не более
Диапазон выборки массы тары (Т–), % от Maх
Параметры электрического питания от сети переменного тока:
- напряжение, В
- частота, Гц
от 195,5 до 253
от 49 до 51
Лист № 7
Всего листов 8
2
300
15
от 1 до 8
Продолжение таблицы 4
1
Потребляемая мощность, В
×
A, не более
Время прогрева весов, мин, не менее
Количество весовых платформ
Габаритные размеры ГПУ весов, м:
- длина
- ширина
- высота
Масса ГПУ весов, т, не более
от 4,1 до 24
от 0,75 до 3
от 0,1 до 0,4
14,4
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на табличку,
прикрепленную на ГПУ, фотохимическим способом.
Комплектность средства измерений
Обозначение
ВАС
Таблица 5– Комплектность средства измерений
Наименование
Весы автомобильные
Руководство по эксплуатации
ВАС.00.001. РЭ
Количество
1
1
Поверка
осуществляется по ГОСТ OIML R 76-1–2011 «ГСИ. Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания» (приложение ДА. Методика поверки
весов).
Основные средства поверки:
- рабочий эталон 4-го, 5-го разряда по приказу Росстандарта от 29 декабря 2018 № 2818
«Об утверждении Государственной поверочной схемы для средств измерений массы» гири
номинальной массой от 200 кг до 5000 кг, класса точности М
1
, М
1-2
по ГОСТ OIML R 111-1-
2009 «ГСИ. Гири классов E
1
, E
2
, F
1
, F
2
, M
1
, M
1-2
, M
2
, M
2-3
и M
3
. Метрологические и технические
требования».
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на
рисунке 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к весам автомобильным ВАС
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания
Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной
поверочной схемы для средств измерений массы
ТУ 28.29.31-001-40971529-2020 Весы автомобильные ВАC. Технические условия
Лист № 8
Всего листов 8
Изготовитель
Общество с ограниченной ответственностью «Акрон Металл Ресурс»
(ООО «Акрон Металл Ресурс»)
ИНН 6324058587
Адрес: 445000, Самарская область, г. Тольятти, ул. Вокзальная, д.5
Телефон (факс): 8 (8482) 551-222
Испытательный центр
ЗакрытоеакционерноеобществоКонсалтинго-инжиниринговоепредприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Телефон (факс): 8 (495) 491-78-12
E-mail:
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 9033-83 | Весы автоматические для древесно-стружечных брикетов | 1926 ВК-250 | Нет данных | 1 год (ГОСТ 8.002-71) | Перейти |
| 45221-10 | Весы автомобильные | ШТРИХ МВА-Д | ЗАО "Штрих-М", г.Красногорск | 1 год | Перейти |
| 52831-13 | Весы конвейерные | BEP | Фирма "Schenck Process GmbH", Германия | 1 год | Перейти |
| 16379-97 | Весы электронные | PT-6, PT-15, PT-30 | Фирма "TESS", Турция | 1 год | Перейти |
| 21201-06 | Весы электронные | EK-H | Фирма "A&D Company Ltd.", Япония | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
