Комплексы измерительно-вычислительные для мониторинга работающих механизмов DE-900, ГРСИ 78819-20
Номер госреестра:
78819-20
Наименование СИ:
Комплексы измерительно-вычислительные для мониторинга работающих механизмов
Обозначение типа:
DE-900
Производитель:
Фирма "DynaTronic Corporation Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.07.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77880
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексыизмерительно-вычислительныедлямониторингаработающих
механизмов серии DE-900
Назначение средства измерений
Комплексы измерительно-вычислительные для мониторинга работающих механизмов
серии DE-900 (далее - ИВК) предназначены для измерений абсолютной вибрации
(виброускорения, виброскорости) корпуса вала и частоты вращения вала.
Описание средства измерений
Принцип действия ИВК основан на осуществлении непрерывного приема, усилении и
преобразовании аналоговой информации, поступающей от первичных преобразователей (в
состав ИВК не входят), расчете не измеряемых прямым путем параметров и сравнении
измеренных и вычисленных параметров с программируемыми пользователем пороговыми
значениями (уставками).
Конструктивно ИВК представляет собой измерительный блок с модульной структурой.
Измерительный блок состоит из модуля связи, блока питания и измерительных модулей
параметров вибрации и частоты вращения, объединенных в единый крейт. Крейты могут быть
объединены в более крупные ИВК.
Измерительные модули параметров вибрации и частоты вращения имеют каналы для
подключенияпервичныхперобразователейвиброускорения(акселерометров),
преобразователей виброскорости и преобразователей частоты вращения.
ИВК измеряют среднее квадратическое значение (СКЗ), пиковое значение, размах
виброускорения, виброскорости и частоты вращения.
Измерительные модули осуществляют непрерывный сбор аналоговой информации, ее
обработку, выдачу результатов измерений в аналоговом и цифровом виде и управление реле
формирования предупредительных и аварийных сигналов.
ИВК серии DE-900 включают в себя модификации: DE-916, DE-918, DE-918U, DE-
924U, DE-926U, DE-928U, DE-944, отличающиеся между собой количеством измерительных
модулей параметров вибрации и частоты вращения, устанавливаемых в крейт, габаритными
размерами и типом подключаемого разъема и частотой дискретизации сигнала.
ИВКимеютвозможностьпрограммированиякоэффициентовпреобразования
подключаемых первичных преобразователей.

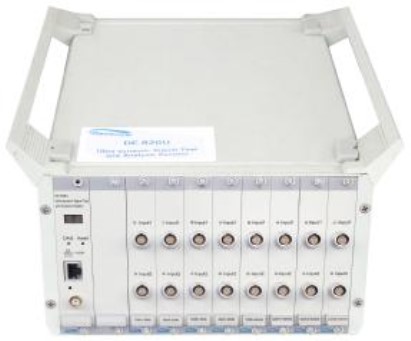

Общий вид комплексов измерительно-вычислительных для мониторинга работающих
механизмов серии DE-900, места опломбирования и места нанесения знака об утверждении
типа приведены на рисунках 1-5.
Лист № 2
Всего листов 8

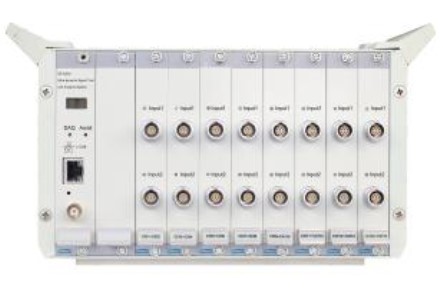

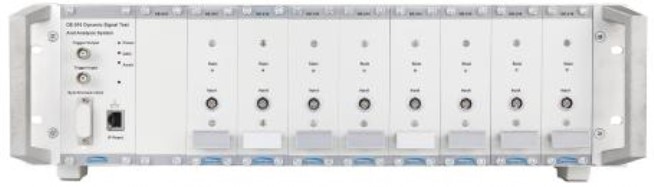

Рисунок 1 - Общий вид комплексов измерительно-вычислительных для мониторинга
работающих механизмов модификаций DE-916 и DE-918

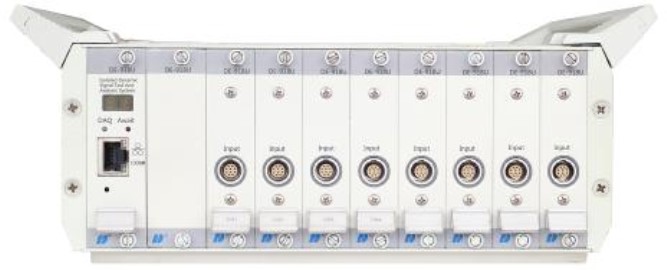

Рисунок 2 - Общий вид комплексов измерительно-вычислительных для мониторинга
работающих механизмов модификации DE-918U
Место нанесения знака
утверждения типа
Место
пломбирования
Место нанесения знака
утверждения типа
Место
пломбирования
Лист № 3
Всего листов 8

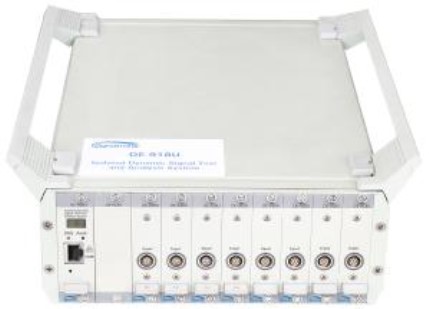

Рисунок 3 - Общий вид комплексов измерительно-вычислительных для мониторинга
работающих механизмов модификаций DE-924U и DE-926U

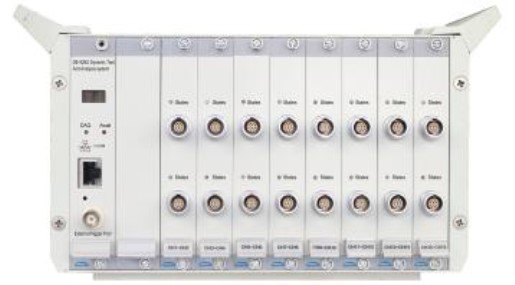

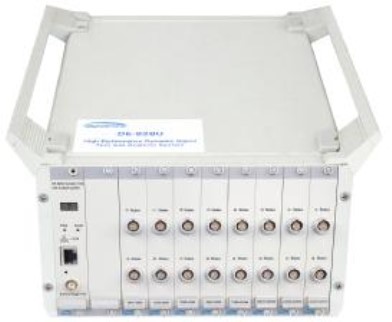

Рисунок 4 - Общий вид комплексов измерительно-вычислительных для мониторинга
работающих механизмов модификации DE-928U
Место нанесения знака
утверждения типа
Место
пломбирования
Место нанесения знака
утверждения типа
Место
пломбирования
Лист № 4
Всего листов 8

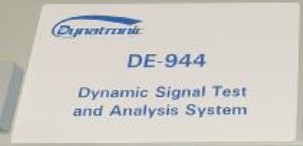

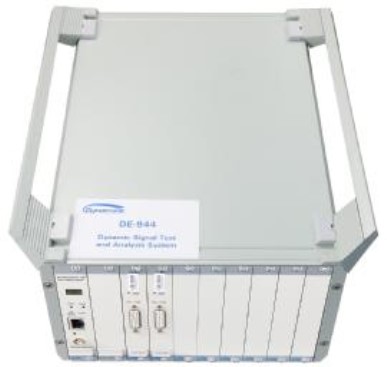

Рисунок 5 - Общий вид комплексов измерительно-вычислительных для мониторинга
работающих механизмов модификации DE-944
Программное обеспечение
Программное обеспечение (далее - ПО) ИВК подразделяется на встроенное программное
обеспечение (далее - ВПО) и внешнее ПО, устанавливаемое на ПК.
ВПО,влияющеенаметрологическиехарактеристики,устанавливаетсяв
энергонезависимую память измерительных модулей параметров вибрации и частоты вращения
в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не
подлежит.
Метрологические характеристики ИВК нормированы с учетом ВПО.
К внешнему программному обеспечению, относится ПО «DHDAS», которое позволяет
выполнять следующие задачи:
-выполнять конфигурирование и настройку параметров ИВК (выбор количества
используемых измерительных каналов, диапазонов измерения или воспроизведения сигналов,
тип подключаемого измерительного преобразователя и др.);
-обрабатывать результаты измерений, с последующим хранением данных на ПК;
-создавать базы данных оборудования и технологических процессов и хранить в
них собранные данные;
-создавать отчеты на основе полученных данных и проведенного анализа.
Внешнее ПО не предоставляет доступ к внутренним программным кодам измерительных
модулей параметров вибрации и частоты вращения и не позволяет вносить изменения в ВПО.
Для защиты накопленной и текущей информации, конфигурационных параметров ИВК
от несанкционированного доступа предусмотрены меры технического и организационного
характера: физический (пломбирование и/или запираемые шкафы с ключами, доступ к которым
имеют только сотрудники, прошедшие обучение обслуживанию ИВК) и программный контроль
доступа по паролю с регистрацией в журнале событий.
Защита программыот преднамеренного воздействия обеспечивается тем, что
пользователь не имеет возможности изменять команды программы, обеспечивающие
управление работой ИВК и процессом измерений. Метрологически значимая часть ПО является
неизменной. Средства для внесения изменений в ПО ИВК пользователю не предоставляются.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений в соответствии с Р 50.2.077-2014 – высокий.
Место нанесения знака
утверждения типа
Место
пломбирования
Лист № 5
Всего листов 8
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики комплексов измерительно-вычислительных для
мониторинга работающих механизмов модификаций DE-916, DE-918, DE-924U, DE-926U, DE-
928U, DE-944
Наименование характеристикиЗначение
DE- DE- DE- DE- DE- DE-
916 918 924U 926U 928U 944
Количество каналов в одном крейте
- для подключения первичных преобразователей
виброускорения или виброскорости8816161632
- для подключения первичных преобразователей
частоты вращения8816161632
Диапазон изменения коэффициента
преобразования:
- подключаемых датчиков виброускорения,
мВ/(м·с
-2
);от 10
-9
до 10
12
- подключаемых датчиков
виброскорости, мВ/(мм·с
-1
)от 10
-9
до 10
12
Максимальное значение входного напряжения
переменного тока, В±10
Диапазоны измерений:
- виброускорения
1)
, м/с
2
от 2,5 до 5000
- виброскорости
2)
, мм/с от 0,05 до 100
Диапазоны рабочих частот, Гцот 0,5 до 20000
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений
виброускорения и виброскорости в диапазоне
рабочих частот и температур %±1
Диапазон измерений частоты вращения, об/мин
от 5 до 100 000
Пределы допускаемой относительной
погрешности измерения частоты вращения в
диапазоне рабочих температур, %±0,5
Значение
LCC
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
-
Идентификационное наименование ПО
DHDAS
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
-
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Встроенное программное обеспечение
Идентификационное наименование ПО
не ниже 8302
Внешнее программное обеспечение
не ниже 8.18.7.5Z
1)
– при заданном значении коэффициента преобразования 2 мВ/(м·с
-2
);
2)
– при заданном значении коэффициента преобразования 100 мВ/(мм·с
-1
)
Лист № 6
Всего листов 8
Таблица 4 – Основные технические характеристики комплексов измерительно-вычислительных
для мониторинга работающих механизмов серии DE-900
Наименование характеристикиЗначение
DE- DE- DE- DE- DE- DE- DE-
916 918 918U 924U 926U 928U 944
Рабочие условия эксплуатации:
- температура окружающей среды, °Сот -10 до +50
Габаритные размеры
(длина×ширина×высота), мм, не более482×133×482×88×482×133×338
338 338
Масса, кг, не более20,561412
Знак утверждения типа
наносится на корпус ИВК методом наклейки и на руководство по эксплуатации типографским
способом.
Таблица 3 - Метрологические характеристики комплексов измерительно-вычислительных для
мониторинга работающих механизмов модификации DE-918U
Наименование характеристики Значение
DE-918U
Количество каналов в одном крейте
- для подключения первичных преобразователей виброускорения или
виброскорости 8
- для подключения первичных преобразователей частоты вращения 8
Диапазон изменения коэффициента преобразования:
- подключаемых датчиков виброускорения, мВ/(м·с
-2
);
- подключаемых датчиков
виброскорости, мВ/(мм·с
-1
)от 10
-9
до 10
12
от 10
-9
до 10
12
Максимальное значение входного напряжения переменного тока, В
±20
Диапазоны измерений:
- виброускорения
1)
, м/с
2
- виброскорости
2)
, мм/с
от 2,5 до 5000
от 0,05 до 100
от 0,5 до 20000
Диапазоны рабочих частот, Гц
Пределы допускаемой приведенной к диапазону измерений погрешности
измерений виброускорения и виброскорости в диапазоне рабочих частот и
температур %
±1
Диапазон измерений частоты вращения, об/мин
от 5 до 100 000
Пределы допускаемой относительной погрешности измерения частоты
вращения в диапазоне рабочих температур, %
±0,5
1)
– при заданном значении коэффициента преобразования 4 мВ/(м·с
-2
);
2)
– при заданном значении коэффициента преобразования 200 мВ/(мм·с
-1
)
Лист № 7
Всего листов 8
Комплектность средства измерений
Кол-воПримечание
В соответствии с
1 шт.
заказом
1 экз.
1 шт.
Таблица 3 - Комплектность средств измерений
НаименованиеОбозначение
Комплекс измерительно-DE-916 (или DE-918, DE-
вычислительный для 918U, DE-924U, DE-926U,
мониторинга работающих DE-928U, DE-944)
механизмов модификации
Руководство по эксплуатации
Программное обеспечение наDHDAS
цифровом носителе
Методика поверкиМП 204/3-20-2019
1 экз.
Поверка
осуществляется по документу МП 204/3-20-2019 «Комплексы измерительно-вычислительные
для мониторинга работающих механизмов серии DE-900. Методика поверки», утвержденному
ФГУП «ВНИИМС» 04 декабря 2019 года.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким
уровнем искажений DS360 (рег. № 45344-10), мультиметр цифровой Agilent 34411А
(рег. № 33921-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам
измерительно-вычислительным для мониторинга работающих механизмов серии DE-900
Техническая документация изготовителя «DynaTronic Corporation Ltd», Китай
Изготовитель
«DynaTronic Corporation Ltd.», Китай
Адрес: Rm. 19C, Lockhart Ctr., 301-307 Lockhart Rd., Wan Chai, Hong Kong
Телефон: +86-0512 66573123
Заявитель
Общество с ограниченной ответственностью «Инжиниринговый Центр»
(ООО «Инжиниринговый Центр»)
ИНН 7733802150
Адрес: 125424, г. Москва, ул. Волоколамское ш., дом 73, пом. 143
Телефон: +7 (495) 663-91-92
Web-сайт:
Лист № 8
Всего листов 8
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 51002-12 | Комплексы измерительные | ЛОГИКА 6761 | ЗАО НПФ "Логика", г.С.-Петербург | 2 года - для мод. 6761-В72; 3 года - для мод. 6761-Т11, -Т21, -Т31, -Т41, -Т51, -В11, -В21, -В31, -В42, -В52, -В62; 4 года - для мод. 6761- Т10, -Т20, -Т30, -Т40, -Т50, -Т60, -В10, -В20, -В30 | Перейти |
| 47350-11 | Лаборатория мобильная измерительно-диагностическая | Нет данных | ФГУП "ЦНИИ машиностроения", г.Королев | 1 год | Перейти |
| 56176-14 | Комплексы измерительно-вычислительные активного электрического сопротивления | КИСО | ООО НПП "Электромаш", г.Новочеркасск | 2 года | Перейти |
| 34263-07 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии - АИИС КУЭ ООО "Транснефтьсервис С". ОАО "Урало-Сибирские магистральные нефтепроводы им.Д.А.Черняева". Измерительно-информационный комплекс ЛПДС "Кропачево" | Нет данных | ЗАО "ОРДИНАТА", г.Москва | 4 года | Перейти |
| 24753-03 | Комплексы информационно-вычислительные и управляющие | КОНТРАСТ-2002К | ЗАО "Волмаг", г.Чебоксары | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
