Дефектоскопы внутритрубные комбинированные ультразвуковые , ГРСИ 78779-20
Номер госреестра:
78779-20
Наименование СИ:
Дефектоскопы внутритрубные комбинированные ультразвуковые
Обозначение типа:
Производитель:
АО "Транснефть - Диаскан", г.Луховицы
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ 28-ДМУ.01-00.000-02: 2150215; 40-ДМУ.01-00.000-02: 213800
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77839
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскопы внутритрубные комбинированные ультразвуковые
Назначение средства измерения
Дефектоскопывнутритрубныекомбинированныеультразвуковые(trial-
дефектоскопы) предназначены для измерений координат дефектов (вдоль оси трубы),
измерения толщин стенок трубопроводов УЗК методом, измерения времени отражения эхо-
сигналаиизмеренияамплитуды эхо-сигналапри проведениивнутритрубного
диагностирования.
Описание средства измерений
Принцип действия дефектоскопов основан на методе иммерсионного ультразвукового
импульсного отражения. Метод заключается в особенностях распространения ультразвукового
импульса в жидких и твердых средах, а также его отражения от границы раздела сред.
Излучениеиприемультразвуковыхколебанийпроизводитсяпьезоэлектрическими
преобразователями(ПЭП).Ультразвуковыеволны отПЭПдо объектаконтроля
распространяются через жидкость. ПЭП располагаются по всей окружности трубы в полозах
ультразвуковой секции дефектоскопов. Конструкция полозов обеспечивает расположение
излучающей (и принимающей) поверхности ПЭП на некотором удалении (отступе) от
внутренней поверхности трубы. Излученная ПЭП ультразвуковая волна распространяется по
жидкости до внутренней границы стенки трубопровода. После частичного отражения от
внешнего или внутреннего дефекта внутренней и внешнейграницстенкитрубы
ультразвуковые волны достигают ПЭП и преобразуются им в электрический сигнал.
Дефектоскопы являются модульными измерительными приборами неразрушающего
контроля. Конструктивно дефектоскопы состоят из двух секций соединенных между собой с
помощью карданного соединения:
- секция батарейная;
- секция ультразвуковая.
В батарейной секции установлена аппаратура бортового маркерного приемопередатчика
для связи дефектоскопов с наземной маркерной системой, а также одометры для измерения
пройденного дефектоскопами расстояния. В носовой части батарейной секции установлен
бампер, предохраняющий антенну маркерного приемопередатчика от ударов, а также
обеспечивающий выполнение технологических операций при обслуживании и эксплуатации
дефектоскопов.
На корпусах секций установлены полиуретановые манжеты тарельчатой формы,
предназначенные для центрирования и приведения в движение дефектоскопов в трубопроводе
потоком перекачиваемого продукта.
Дефектоскопы изготовлены в исполнениях, приведенных в таблице 1. Каждый
дефектоскоппредназначендлядиагностированиямагистральныхнефтепроводови
нефтепродуктопроводов нескольких диаметров, для этого в комплекте поставки имеется
комплект сменных секций и манжет, соответствующих типоразмерам приведенных в таблице 1.
Лист № 2
Всего листов 6
дю
Таблица 1 – Исполнения и типоразмеры дефектоскопов внутритрубных комбинированных
ультразвуковых
Обозначение дефектоскоповЗаводской номер
мм
Типоразмеры
йм
28-ДМУ.01-00.000-02
2150215
40-ДМУ.01-00.000-02
213800
72028
82032
762 30 API
102040
106742
122048
Дефектоскопы помимо типоразмера отличаются наличием дополнительного, не
метрологического, оборудования.
Фотографии общего вида дефектоскопов представлены на рисунках 1 и 2.

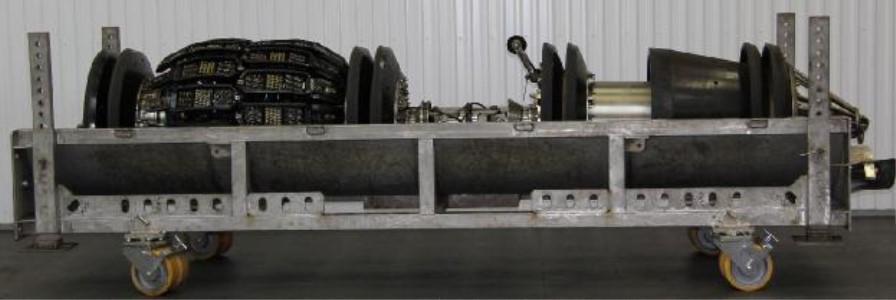

Рисунок 1 – Общий вид дефектоскопа внутритрубного комбинированного ультразвукового
28-ДМУ.01-00.000-02
Рисунок 2 – Общий вид дефектоскопа внутритрубного комбинированного ультразвукового
40-ДМУ.01-00.000-02
Пломбирование дефектоскопов не предусмотрено.
Лист № 3
Всего листов 6
Программное обеспечение
Программноеобеспечение(ПО)«Терминалвнутритрубногодефектоскопа
универсальный», служит для подготовки и настройки оборудования перед пропуском
дефектоскопа по трубопроводу, отображения результатов измерения на экране персонального
компьютера, передачи данных пропуска на внешние накопители.
ПО «UniScan» предназначено для визуализации и постобработки результатов измерений.
Идентификационные данные ПО приведены в таблице 2.
UniScan
7.1.9330.1 и выше
Значение
Таблица 2 – Идентификационные данные ПО
Идентификационные данные
(признаки)
ИдентификационноеТерминал внутритрубного
наименование ПО дефектоскопа универсальный
Номер версии
(идентификационный номер) ПО
22.0592.15 и выше
Цифровой идентификатор ПО –
–
Уровень защиты ПО соответствует типу «средний» согласно Р 50.2.077-2014.
Метрологические и технические характеристики
Наименование характеристики
Значение
Диапазон измерений координат дефекта (вдоль оси трубы), мм:
от 418 до 20000
от 3 до 30
± 0,3
± 0,5
± 3,0
Таблица 3 – Метрологические характеристики
Пределы допускаемой абсолютной погрешности измерений
координат дефекта (вдоль оси трубы), мм
± (34+0,0083·L), где L
– измеренная
координата дефекта
(вдоль оси трубы), мм
от 17 до 100
от 9,0 до 40,0
Диапазон измерений толщины стенки трубопровода
ультразвуковым (УЗ) методом, мм
Пределы допускаемой абсолютной погрешности измерений
толщины стенки трубопровода УЗ методом, мм
Диапазон измерений времени отражения эхо-сигнала, мкс
Пределы допускаемой абсолютной погрешности измерений
времени отражения эхо-сигнала, мкс
Диапазон измерений амплитуды эхо-сигнала, дБ
Пределы допускаемой абсолютной погрешности измерений
амплитуды эхо-сигнала, дБ
Лист № 4
Всего листов 6
Знак утверждения типа
наносится на титульном листе руководства по эксплуатации в правом верхнем углу методом
печати.
Комплектность средства измерения
Наименование
Обозначение
28-ДМУ.01-11.010
28-ДМУ.01-11.020
28-ДМУ.01-12.010
Таблица 5 – Комплектность дефектоскопа 28-ДМУ.01-00.000-02
28-ДМУ.01-00.000-02
Количество
1 шт.
28-ДКК.01-10.010
1 компл.
1 компл.
1 компл.
Дефектоскоп внутритрубный комбинированный
ультразвуковой
Транспортировочно-запасовочное устройство.
Секция 1
Комплект сменных частей секции батарейной
типоразмера 32"
Комплект сменных частей секции батарейной
типоразмера 762 мм (30" API)
Комплект сменных частей секции
ультразвуковой типоразмера 32"
Комплект вспомогательного оборудования
Программа интерпретации данных
Комплект запасных частей
Комплект инструмента и принадлежностей
Комплект терминала
Комплект эксплуатационных документов
Методика поверки
28-ДКК.01-01.000-02
RU.18024722.00050
28-ДКК.01-02.000-02
28-ДКК.01-03.000-02
28-ДКК.01-60.000
-
МП 063.Д4-19
1 компл.
1 шт.
1 компл.
1 компл.
1 компл.
1 компл.
1 экз.
Рабочая среда эксплуатации
от 250 до 260
Таблица 4 – Основные технические характеристики
Наименование характеристики
Наружный диаметр обследуемого трубопровода, мм
Значение
от 720 до 1220
нефть, нефтепродукты и
неагрессивные жидкости
8
14
от 0,2 до 2,0
6
4080
от 5382 до 5604
Максимальное давление в трубопроводе, МПа:
- 28-ДМУ.01-00.000-02
- 40-ДМУ.01-00.000-02
Допустимая скорость движения дефектоскопа, м/с
Допустимая овальность трубопровода, % от D
н
, не более:
Максимальная протяженность участка, обследуемого за один
пропуск, при средней скорости движения 1 м/с, км
Длина дефектоскопа, мм, не более:
- 28-ДМУ.01-00.000-02
- 40-ДМУ.01-00.000-02
Масса дефектоскопа, включая батареи питания и
транспортировочно-запасовочное устройство, кг, не более:
- 28-ДМУ.01-00.000-02
- 40-ДМУ.01-00.000-02
Температура среды эксплуатации,
°
С
Температура хранения,
°
С
Температура транспортирования,
°
С
Срок службы профилемеров, лет, не менее
Маркировка взрывозащиты
от 2240 до 2280
от 4750 до 5150
от - 15 до + 50
от 0 до + 35
от - 40 до + 50
6
0Exds[ia]IIАT5 X
Лист № 5
Всего листов 6
40-ДМУ.01-11.010
40-ДМУ.01-11.020
40-ДМУ.00-11.030
40-ДМУ.01-12.010
40-ДМУ.01-12.020
Таблица 6 – Комплектность дефектоскопа 40-ДМУ.01-00.000-02
НаименованиеОбозначениеКоличество
40-ДМУ.01-00.000-02
1 шт.
48 ДКК.00-10.010
1 компл.
1 компл.
1 компл.
1 компл.
1 компл.
1 компл.
Дефектоскоп внутритрубный комбинированный
ультразвуковой
Транспортировочно-запасовочное устройство.
Секция 1
Комплект сменных частей секции батарейной
типоразмера 40"
Комплект сменных частей секции батарейной
типоразмера 42"
Комплект сменных частей секции батарейной
типоразмера 48"
Комплект сменных частей секции
ультразвуковой типоразмера 40"
Комплект сменных частей секции
ультразвуковой типоразмера 42"
Комплект вспомогательного оборудования
Программа интерпретации данных
Комплект терминала
Комплект запасных частей
Комплект инструмента и принадлежностей
Комплект эксплуатационных документов
Методика поверки
40-ДКК.01-01.000-02
RU.18024722.00050
40-ДКК.01-60.000
40-ДКК.01-02.000-02
40-ДКК.01-03.000-02
-
МП 063.Д4-19
1 компл.
1 шт.
1 компл.
1 компл.
1 компл.
1 компл.
1 экз.
Поверка
осуществляетсяподокументуМП063.Д4-19«ГСИ.Дефектоскопывнутритрубные
комбинированные ультразвуковые
.
Методика поверки», утвержденному ФГУП «ВНИИОФИ»
03 декабря 2019 г.
Основные средства поверки:
Штангенциркуль ШЦЦ-I (Рег. № 52058-12);
Толщиномер ультразвуковой 45MG (Рег. № 54886-13);
Комплект мер ультразвуковой толщины КМТ-176 (Рег. № 6578-78);
Генератор сигналов сложной формы AFG 3022 (Рег. № 32620-06);
Осциллограф цифровой TDS2012В (Рег. № 32618-06);
Магазин затуханий МЗ-50-2 (Рег. № 5783-76);
Дальномер лазерный Leica DISTO X310 (Рег. № 55021-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверки.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к дефектоскопам
внутритрубным комбинированным ультразвуковым
ТУ4834-100-18024722-2014Дефектоскопывнутритрубныеультразвуковые.
Технические условия
Лист № 6
Всего листов 6
Изготовитель
Акционерное общество «Транснефть - Диаскан» (АО «Транснефть - Диаскан»)
ИНН 5072703668
Адрес: 140501, Московская обл., г. Луховицы, ул. Куйбышева, 7
Тел./факс: +7 (496) 632-40-36, (496) 636-16-33
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Тел.: +7 (495) 437-99-76; факс: +7 (495) 437-31-47
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 22976-07 | Дефектоскопы ультразвуковые | PELENG (ПЕЛЕНГ) УД3-103 | ЗАО "Алтек", г.С.-Петербург | 1 год | Перейти |
| 55601-13 | Трансформаторы комбинированные | НТОЛП-НТЗ-6, НТОЛП-НТЗ-10, ЗНТОЛП-НТЗ-6, ЗНТОЛП-НТЗ-10 | ООО "Невский Трансформаторный Завод "Волхов", г.Великий Новгород | 8 лет | Перейти |
| 60978-15 | Дефектоскопы ультразвуковые | УДС2М-35 | НПП "MDR Grup" SRL, Молдова, г.Кишинев | 1 год | Перейти |
| 12530-90 | Дефектоскопы ультразвуковые | Поиск-10Э НЗД 009 | АО "Интроскоп", Молдова, г.Кишинев | 1 год | Перейти |
| 75566-19 | Счетчики газа ультразвуковые | КТМ700 РУС | ООО "НПП КуйбышевТелеком-Метрология", г.Самара | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
