Приложение к свидетельству № 77837

об утверждении типа средств измерений

Лист № 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры измерительные UST-7007

Назначение средства измерений

Контроллеры измерительные UST-7007 (далее – контроллеры) предназначены для

измерений, обработки и преобразований аналоговых унифицированных сигналов (силы

постоянноготока,электрическогосопротивления–выходногосигналаот

термопреобразователей сопротивления, термоЭДС (ТЭДС) – выходного сигнала термопар).

Контроллеры по цифровым интерфейсам осуществляют обмен данными с внешними

информационными системами.

Контроллеры также осуществляют прием, обработку входных дискретных сигналов,

формирование выходных дискретных и аналоговых унифицированных сигналов постоянного

тока для автоматизированного управления в реальном масштабе времени технологическими

процессами и объектами.

Описание средства измерений

Принцип действия контроллеров заключается в измерении и преобразовании входных

сигналов в цифровую форму, обработке информации в цифровом виде, формировании

выходных сигналов. Входные сигналы (сила постоянного тока, сопротивление, ТЭДС)

поступают на измерительные входы контроллеров, где происходит измерение и преобразование

в цифровую форму при помощи аналогово-цифровых преобразователей. В соответствии с

заложенными алгоритмами получают значения физических величин. Выходные сигналы силы

постоянноготокаформируются(воспроизводятся)припомощицифро-аналоговых

преобразователей. Прием дискретных электрических сигналов и обмен данными по цифровым

интерфейсам (RS

485, RS

232, Ethernet, USB) осуществляется при помощи преобразователей

интерфейсов. Для отображения измеренныхивычисленныхзначенийконтроллеры

комплектуются модулями индикации и отображения информации.

Контроллеры являются проектно-компонуемыми изделиями и имеют модульную

архитектуру. Конструктивно контроллеры состоят из набора функциональных модулей,

объединенных общими шинами питания и передачи данных. Функциональные модули

размещаются в шкафу общепромышленного или взрывозащищенного исполнения.

Структурная схема обозначения контроллеров в других документах и при заказе:

КонтроллеризмерительныйUST-7007 Х1-Т-Х2-Х3-Х4-Х5-Х6БПТУ 4220-035-

41111906-2019

где1...Х1 - количество процессорных модулей UST-7000;

0 или Т – панель терминальная UST-7001;

0 или Х2 - количество модулей дискретного ввода UST-7002;

0 или Х3 - количество модулей дискретного вывода UST-7003;

0 или Х4 - количество модулей аналогового ввода UST-7004;

0 или Х5 - количество модулей аналогового вывода UST-7005;

0 или Х6 - количество барьеров искрозащиты UST-7006;

пустое знакоместо отсутствует или БП — блок питания.

Пример условного обозначения контроллеров при заказе:

Контроллер измерительный UST-7007 1-Т-1-2-1-1-4 БП ТУ 4220-035-41111906-2019

(Контроллер измерительный UST-7007 в составе: процессорный модуль контроллера

UST

7000 1 шт. с терминальной панелью UST-7001, модуль дискретного ввода UST-7002 1 шт.,

модуль дискретного вывода UST-7003 2 шт., модуль аналогового ввода UST-7004 1 шт., модуль

аналогового вывода UST-7005 1 шт., блок питания 1 шт. по ТУ 4220-035-41111906-2019).

Общий вид контроллеров представлен на рисунке 1.

Лист № 2

Всего листов 6

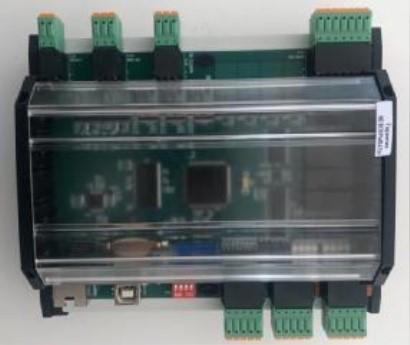

а) процессорный модуль

UST-7000

б) панель терминальная

UST-7001

в) модули

UST-7002, UST-7003,

UST-7004, UST-7005,

UST-7006

Рисунок 1 – Общий контроллеров

Для исключения несанкционированного вмешательства в работу контроллера на корпус

функциональных модулей наносятся наклейки и пломбы, повреждаемые при разборке корпуса

и доступа к электронным платам. Схема пломбировки контроллеров от несанкционированного

доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Рисунок 2 – Схема пломбировки контроллеров от несанкционированного доступа

Программное обеспечение

Контроллерыимеютвстроенноепрограммноеобеспечение(ПО),которое

устанавливается (прошивается) в микропроцессоры модулей при изготовлении. В процессе

эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

ПО предназначено для сбора, обработки, преобразования, хранения и передачи во

внешние информационные системы результатов измерений, диагностической и архивной

информации.

Нормирование метрологических характеристик контроллеров проведено с учетом

влияния ПО.

Конструкция контроллеров исключает возможность несанкционированного влияния на

ПО СИ и измерительную информацию. Уровень защиты ПО и измерительной информации от

преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

ИдентификационныеданныеПОконтроллеровприведенывтаблице1.

Лист № 3

Всего листов 6

Таблица 1 – Идентификационные данные ПО контроллеров

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО, не ниже

Цифровой идентификатор ПО

UST-CSM Debit

V0.1

Метрологические и технические характеристики

контроллеров приведены в таблицах 2 и 3.

0,1

0,25

0,5

0,1

Значение характеристики

от 4 до 20

от 18,52 до 390,48

от 17,24 до 395,16

от 20,53 до 185,60

от 69,45 до 223,21

от 0 до 33,640

от 0 до 27,232

от 0 до 26,773

от 0 до 13,820

от -9,835 до +76,373

от -8,095 до +69,553

от -6,458 до +54,886

от -9,488 до +66,466

от -6,154 до +4,722

от -4,345 до +47,513

от -0,226 до +21,101

от -0,236 до +18,693

от -6,258 до +20,872

от 4 до 20

Таблица 2 – Метрологические характеристики контроллеров

Наименование характеристики

Диапазон измерений силы постоянного тока, мА

Пределы допускаемой приведенной к диапазону измерений

погрешности измерений силы постоянного тока и

преобразований в значение физической величины, %

Диапазон измерений электрического сопротивления (сигналы

от ТС по ГОСТ 6651-2009), Ом:

- Pt100 (от -200 до +850)

- 100П (от -200 до +850) -

100М (от -180 до +200) -

100Н (от -60 до +180)

Пределы допускаемой приведенной к диапазону измерении

погрешности измерений электрического сопротивления и

преобразований в значение физической величины, %

Диапазон измерений ТЭДС (сигналы от термопар по

ГОСТ Р 8.585-2001, мВ:

- А-1 (от 0 до +2500 °С)

- А-2 (от 0 до +1800 °С)

- А-3 (от 0 до +1800 °С)

- B(от 0 до +1820 °С)

- E (от -270 до +1000 °С)

- J (от -210 до +1200 °С)

- K (от -270 до +1372 °С)

- L (от -200 до +800 °С)

- M (от -200 до +100 °С)

- N (от -270 до +1300 °С)

- R (от -50 до +1768 °С)

- S (от -50 до + 1768 °С)

- T (от -270 до +400 °С)

Пределы допускаемой приведенной к диапазону измерении

погрешности измерений ТЭДС и преобразований в значение

физической величины, %

Диапазон воспроизведения силы постоянного тока, мА

Пределыдопускаемойприведеннойкдиапазону

воспроизведенияпогрешностивоспроизведениясилы

постоянного тока, %

Значение характеристики

Таблица 3 – Технические характеристики контроллеров

Наименование характеристики

Количество аналоговых входов постоянного тока, шт.

Количество дискретных входов, шт.

Количество входов для термосопротивлений, шт.

Количество входов для термопар, шт.

от 6 до 12*

от 8 до 16*

от 1 до 6*

Лист № 4

Всего листов 6

от -40 до +60

Продолжение таблицы 3

Количество аналоговых выходов постоянного тока, шт.

Количество дискретных выходов, шт.

Цифровые интерфейсы связи

от 3 до 6*

от 8 до 16*

RS-232

RS-485

USB

Ethernet

от 1200 до 115200 бит/с

от 1,5 до 480 Мбит/с

от 10 до 110 Мбит/с

Скорость передачи данных:

- по RS-232/485

- по USB

- по Ethernet

Электропитание от сети переменного тока:

- напряжение, В

- частота, Гц

(220±10 %)

(50±10 %)

Потребляемая мощность, Вт, не более

Рабочие условия эксплуатации:

- температура окружающей среды,

- относительная влажность при 35 °С без конденсации

влаги, %, не более

- атмосферное давление, кПа

Взрывозащищённое исполнение

от 84,0 до 106,7

[Ex ia/ib/ic] IIВ/IIC

1Ex db [ia/ib/ic IIB/IIC]

IIВ T4

IP56

IP66

170 х 160 х 70

250 х 150 х 50

100 х 25 х 120

Степень защиты по ГОСТ 14254-2015

- для [Ex ia/ib/ic] IIВ/IIC

- для 1Ex db [ia/ib/ic IIB/IIC] IIВ T4

Габаритные размеры (Д х Ш х В), мм, не более:

- процессорного модуля

- панели терминальной

-модуля ввода/вывода

Масса, кг, не более

- процессорного модуля

- панели терминальной

-модуля ввода/вывода

Средняя наработка на отказ, ч, не менее

0,3

0,8

0,2

80 000

Средний срок службы, лет, не менее

____________

* Согласно руководству по эксплуатации

Знак утверждения типа

наносится на корпус процессорных модулей и модулей аналогового ввода любым

технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к

внешним воздействующим факторам, а также сохраняемость, и на титульном листе паспорта и

руководства по эксплуатации типографским способом.

Лист № 5

Всего листов 6

Комплектность средства измерений

РЭ 4220-035-41111906-2019

1 экз.

ПС 4220-035-41111906-2019

1 экз.

Обозначение

UST-7007 Х1-Т-Х2-Х3-Х4-Х5-Х6 БП

Количество

1 шт.

Таблица 4 – Комплектность

Наименование

Контроллер измерительный

Контроллеры измерительные UST-7007.

Руководство по эксплуатации

Контроллеры измерительные UST-7007.

Паспорт

Поверка

осуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров,

измерительно-вычислительных, управляющих, программно-технических комплексов. Методика

поверки».

Основные средства поверки:

- калибраторуниверсальныйН4-7,регистрационныйномервФедеральном

информационном фонде по обеспечению единства измерений (далее – регистрационный номер)

22125-01;

- магазин сопротивлений Р4831, регистрационный номер 6332-77.

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых контроллеров с требуемой точностью.

Знак поверки наносится в паспорта контроллеров или в бланки свидетельств о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к контроллерам

измерительным UST-7007

- ТУ 4220-035-41111906-2019 Контроллеры измерительные UST-7007. Технические

условия

- МИ2539-99ГСИ.Измерительныеканалыконтроллеров,измерительно-

вычислительных, управляющих, программно-технических комплексов. Методика поверки

Изготовитель

Обществосограниченнойответственностью«АпстримТехнология»

(ООО «Апстрим Технология»)

ИНН 7707432985

Адрес: 117534, г. Москва, ул. Кировоградская, д. 23А, помещ. № 4, этаж 5

Телефон: +7 (495) 235-40-04

Е-mail:

corp@apstremtech.ru
