Приборы для измерений геометрических параметров образцов арматуры RM, ГРСИ 78776-20
Номер госреестра:
78776-20
Наименование СИ:
Приборы для измерений геометрических параметров образцов арматуры
Обозначение типа:
RM
Производитель:
Фирма "ECM Datensysteme Gmbh", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.07.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77836
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для измерений геометрических параметров образцов арматуры серии
RM
Назначение средства измерений
Приборы для измерений геометрических параметров образцов арматуры серии RM (да-
лее - приборы) предназначены для измерений геометрических параметров образцов арматуры.
Описание средства измерений
Принцип действия приборов основан на измерениях геометрических размеров объекта
путем получения изображений структуры поверхности объекта в заданном масштабе при по-
мощи оптического модуля. Фиксация изображений выполнятся цифровой видеокамерой моду-
ля, а последующая обработка изображений осуществляется на персональном компьютере (далее
- ПК) с помощью установленного программного обеспечения.
Приборы позволяют отображать на экране ПК изображение объекта контроля в реальном
времени, сохранять изображение, отображать ранее сохраненные изображения и после их обра-
ботки производить измерения геометрических размеров объектов в физических единицах дли-
ны.
Приборы для измерений геометрических параметров образцов арматуры серии RM вы-
пускаются в следующих модификациях: RM203, RM303, RM603. Модификации приборов раз-
личаются диапазонами измерений геометрических параметров образцов арматуры, а также не-
которыми техническими характеристиками.
Конструктивно приборы состоят из металлического корпуса с измерительным модулем,
узла шагового двигателя с расположенным на нем быстрозажимным патроном, прожекторов
боковой и нижней подсветки и черно-белых камер для передачи файлов изображений и даль-
нейшей обработки их с помощью программного обеспечения. Модификация прибора RM203
включает две видеокамеры, модификации RM303 и RM603 – три видеокамеры.
Общий вид приборов приведен на рисунках 1 - 3.

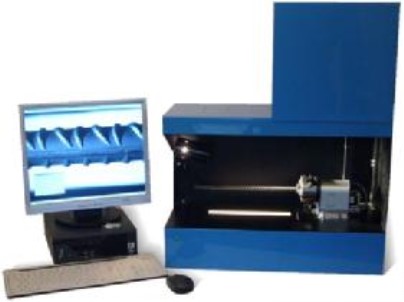

Рисунок 1 - Общий вид приборов
для измерений геометрических параметров
образцов арматуры модификации RM 203

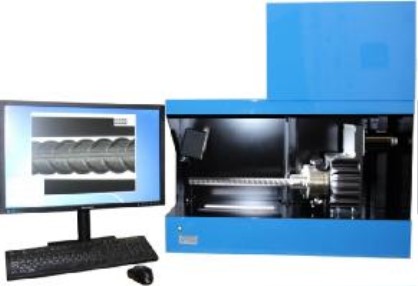

Рисунок 2 - Общий вид приборов
для измерений геометрических параметров
образцов арматуры модификации RM 303
Лист № 2
Всего листов 4

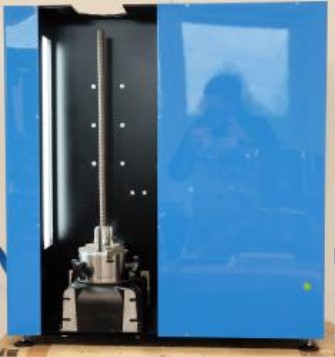

Рисунок 3 - Общий вид приборов для измерений геометрических параметров
образцов арматуры модификации RM 603
Пломбирование приборов не предусмотрено.
Программное обеспечение
Для работы с приборами используется программное обеспечение «RM» (далее – ПО), ус-
танавливаемое на персональный компьютер. ПО разработано специально для приборов и слу-
жит для управления их функциональными возможностями, а также для обработки и отображе-
ния результатов измерений.
Программное обеспечение «RM» защищено от несанкционированного доступа ключом
электронной защиты.
Уровень защиты ПО «RM» - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
MD5
Таблица 1 – Идентификационные данные программного обеспечения
«RM»
не ниже 6.3
A6F020D9EC9D11B663D6FAE5558E78EA
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификато-
ра ПО
Метрологические и технические характеристики
±1
±1
RM203
Значение
RM303RM603
от 0 до 150
от 0 до 25
от 0 до 50
Таблица 2 - Метрологические характеристики
Наименование характеристики
Модификация
Диапазон измерений линейных размеров по оси Х, мм
Пределы допускаемой относительной погрешности
измерений линейных размеров по оси Х, %
Диапазон измерений линейных размеров по оси Y, мм
Пределы допускаемой относительной погрешности
измерений линейных размеров по оси Y, %
Лист № 3
Всего листов 4
RM 603
900×950×450
70
Значение
RM303
900×900×400
55
от +15 до +35
не более 80
Таблица 3 – Основные технические характеристики
Наименование характеристики
МодификацияRM203
Габаритные размеры (Д×В×Ш), мм, не более 700×800×350
Масса, кг, не более 40
Диапазон рабочих температур,
℃
Относительная влажность воздуха, %
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
220
+22
-33
50±1
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Обозначение
-
Количество
1 шт.
Таблица 4 – Комплектность средства измерений
Наименование
Прибор для измерений геометрических параметров образцов
арматуры серии RM
Кабель передачи данных на ПК
Комплект запасных частей
Персональный компьютер с программным обеспечением
Руководство по эксплуатации
Методика поверки
-
-
-
-
МП АПМ 93-19
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП АПМ 93-19 «Приборы для измерений геометрических пара-
метров образцов арматуры серии RM. Методика поверки», утверждённому ООО «Автопро-
гресс–М» 20.11.2019 г.
Основные средства поверки:
- рабочий эталон 2-го разряда по Государственной поверочной схеме для средств изме-
рений длины в диапазоне от 1·10
-9
до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвер-
жденной приказом Федерального агентства по техническому регулированию и метрологии от
29 декабря 2018 г. № 2840 – меры длины штриховые.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к приборам для
измерений геометрических параметров образцов арматуры серии RM
Государственная поверочная схема для средств измерений длины в диапазоне от 1·10
-9
до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального
агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840
Техническая документация «ECM Datensysteme GmbH», Германия
Лист № 4
Всего листов 4
Изготовитель
«ECM Datensysteme GmbH», Германия
Адрес: Am Siedenkamp 24 D-21640 Bliedersdorf, Germany
Тел.: +49 4163 811566, факс: +49 4163 808423
E-mail:
Заявитель
Общество с ограниченной ответственностью «ЦвикРёль трейдинг-М»
(ООО «ЦвикРёль трейдинг-М»)
ИНН 7708571452
Адрес: 121151, г. Москва, ул. Раевского, дом 4, этаж 4, комн.16
Тел.: +7 (495) 783-88-12; факс: +7 (495) 783-88-13
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств из-
мерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
