Номер госреестра:
78774-20
Наименование СИ:
Блоки измерений и автоматики
Обозначение типа:
БИА ВА ПТК
Производитель:
АО "НПЦ "МЕРА", г.Королев
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 001, 002, 003
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77834
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Блоки измерений и автоматики «БИА ВА ПТК»
Назначение средства измерений
Блоки измерений и автоматики «БИА ВА ПТК» (далее - изделия) предназначены для
измерений и регистрации силы постоянного тока с выходов тензодатчиков, расположенных на
объекте испытаний и не входящих в состав изделия, последующего преобразования и передачи
измерительной информации в наземный пункт телеметрической системы, обеспечивающей
проведение испытаний по отработке парашютной системы ВА ПТК.
Описание средства измерений
Принцип действия изделия основан на передаче сигналов об измеряемых величинах с
выходов внешних тензодатчиков через входные разъемы на тыльной панели изделия с обозна-
чением «Тензодатчики» на измерительный модуль изделия для цифрового преобразования и
последующей регистрацией в сервере сбора данных.
Функционально изделие включает в себя 16 измерительных каналов (ИК), образующих
вторичную аппаратуру для измерений и записи в цифровом формате значений силы постоянно-го
тока.
Конструктивно изделие представляет собой специализированный моноблок, в котором
размещены в виде отдельных взаимосвязанных между собой элементов - измерительный мо-
дуль, станция сбора данных, коммутатор, модуль вычислительный управляющий, передатчик
телеметрической системы и блоки питания. Измерительный модуль, станция сбора данных,
коммутатор и линии связи от входных разъемов «Тензодатчики», размещенных на тыльной па-
нели изделия, непосредственно образуют ИК изделия. По результатам обработки измеритель-
ной информации модуль вычислительный управляющий обеспечивает управление подрывом
пиропатронов. Сигналы с модуля вычислительного управляющего выводятся на выходные
разъемы на лицевой панели с маркировкой «Пиропатроны». Блоки питания обеспечивают пита-
ние элементов изделия и пиропатронов, находящихся на объекте испытаний. Посредством пе-
редатчика телеметрической системы осуществляется передача измерительной информации в
наземный пункт телеметрической системы. Сигналы от передатчика телеметрической системы
поступают на коаксиальные выходные разъемы изделия. На лицевой панели изделия имеются
тумблеры включения питания элементов изделия, разъем «Ethernet» для подключения техноло-
гического ноутбука и разъемы для диагностики состояния тензодачиков.

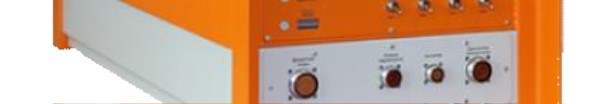

Внешний вид лицевой панели изделия и место нанесения знака утверждения типа пока-

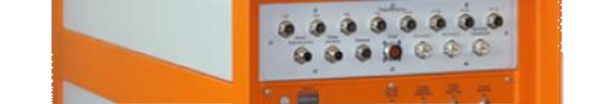

заны на рисунке 1. Внешний вид тыльной панели изделия показан на рисунке 2. Защита от не-
санкционированного доступа к изделию обеспечивается наклеиванием пломбировочных накле-
ек на болты съемных крышек изделия.
Лист № 2
Всего листов 4
Рисунок 1 – Внешний вид изделия
Рисунок 2- Внешний вид тыльной панели изделия с входными разъемами
для подключения тензодатчиков
Программное обеспечение
В состав программного обеспечения (ПО) изделия входит операционная система
Windows 10 «Pro» и программа управления «Recorder», в которой метрологически значимой ча-
стью является программный модуль scales.dll. Защита от несанкционированного доступа к ПО
изделий обеспечивается их конструкцией. Запись ПО осуществляется в процессе производства.
Конструкция изделия исключает возможность несанкционированного влияния на ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1 – Идентификационные данные ФПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления идентификатора ПО
Значение
scales.dll
1.0.0.8
24CBC163
CRC32
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Значение
от 4 до 20
Таблица 2 – Метрологические характеристики изделия
Наименование характеристики
ИК силы постоянного тока
Диапазон измерений силы постоянного тока, мА
Пределы допускаемой приведенной к верхнему пределу
диапазона измерений погрешности измерений
силы постоянного тока, %
Количество ИК
±0,1
16
от - 40до +50
до 98
от12до106
0,04
от0,04до4·10
-4
1500
1
Значение
22
2
500
800 × 480 × 330
76
Таблица 3 – Основные технические характеристики изделия
Наименование характеристики
Параметры электрического питания:
- напряжение постоянного тока, В
Потребляемая мощность, В·А, не более
Габаритные размеры, мм, (высота × ширина × глубина),
не более:
Масса составных частей, кг, не более:
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха при температуре +25 °С, %
- атмосферное давление, кПа
- спектральная плотность мощности случайной широкополосной
вибрации, (м/с
2
)
2
/Гц:
в диапазон частот от10до500Гц включ.
в диапазон частот св.500до2·10
3
Гц
- механический удар одиночного действия:
пиковое ударное ускорение, м/с
2
длительность действия ударного ускорения, мс
- механический удар многократного действия:
пиковое ударное ускорение, м/с
2
длительность действия ударного ускорения, мс
- скорость изменения атмосферного давления, кПа/с
50
10
27
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на лице-
вую панель изделия.
Комплектность средства измерений
Наименование
Обозначение
-
3
Таблица 4– Комплектность средства измерений
Количество,
шт./экз.
Блок измерений и автоматики «БИА ВА ПТК»
(зав. № 001, 002, 003)
Комплект принадлежностей
Руководство по эксплуатации
Формуляр
Методика поверки
-
БЛИЖ.421722.115.002 РЭ
БЛИЖ.421722.115.002 ФО
БЛИЖ.421722.115.002 МП
1
1
3
1
Лист № 4
Всего листов 4
Поверка
осуществляется по документу БЛИЖ.421722.115.002 МП «
Блоки измерений и автоматики
.
Методика поверки», утвержденному ООО «КИА» 11.11.2019 г.
Основное средство поверки:
калибратор универсальный Н4-7 (регистрационный номер в Федеральном информацион-
ном фонде 46628-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых изделий с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к блокам измерений и автома-
тики
Приказ Федерального агентства по техническому регулированию и метрологии от 01 ок-
тября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств изме-
рений силы постоянного тока в диапазоне от 1·10
-16
до 100 А»
Изготовитель
Акционерное общество «Научно-производственный центр «МЕРА»
(АО «НПЦ «МЕРА»)
ИНН 5018085734
Адрес: 141070 г. Королев, Московская обл., ул. Горького, д. 12, пом. VIII, ком. 3
Телефон (факс): +7 (495) 783-71-59, +7 (495) 745-98-93
Web-сайт:
E-mail:
,
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное агент-
ство» (ООО «КИА»)
Почтовый адрес: 109029, г. Москва, Сибирский проезд, д.2, стр.11
Телефон (факс): +7 (495) 737-67-19
E-mail:
Аттестат аккредитации ООО «КИА» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310671 от 22.05.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
