Резервуары стальные вертикальные цилиндрические РВСп-400, ГРСИ 78747-20
Номер госреестра:
78747-20
Наименование СИ:
Резервуары стальные вертикальные цилиндрические
Обозначение типа:
РВСп-400
Производитель:
ЗАО "Краснодарский завод монтажных заготовок", г.Краснодар
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 6 шт. с зав.№ 1 … 6
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77801
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные вертикальные цилиндрические РВСп-400
Назначение средства измерений
Резервуары стальные вертикальные цилиндрические РВСп-400 (далее резервуары) пред-
назначены для измерения объема и хранения нефтепродуктов (дизельное топливо, бензин).
Описание средства измерений
Принцип действия резервуаров основан на измерении объема нефти и нефтепродуктов в
зависимости от уровня его наполнения.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической
стенки с плоским нижним и коническим верхним днищами. Вариант установки резервуаров –
наземный, со стационарной кровлей с понтоном.
На боковых стенках и крыше резервуара предусмотрены люки-лазы для обслуживания
резервуара, смотровые, монтажные и замерные люки. Заполнение и выдача продукта произво-
дится через приемо-раздаточные устройства, расположенные в нижней части резервуара. Резер-
вуары снабжены кольцевой лестницей и площадками обслуживания с ограждением.
Резервуары установлены на Краснодарской нефтебазе № 4 ООО «ГЭС розница»,
резервуарный парк № 1, г. Краснодар, Тихорецкий 4-й проезд, 9.
Общий вид резервуаров представлен на рисунках 1-6.

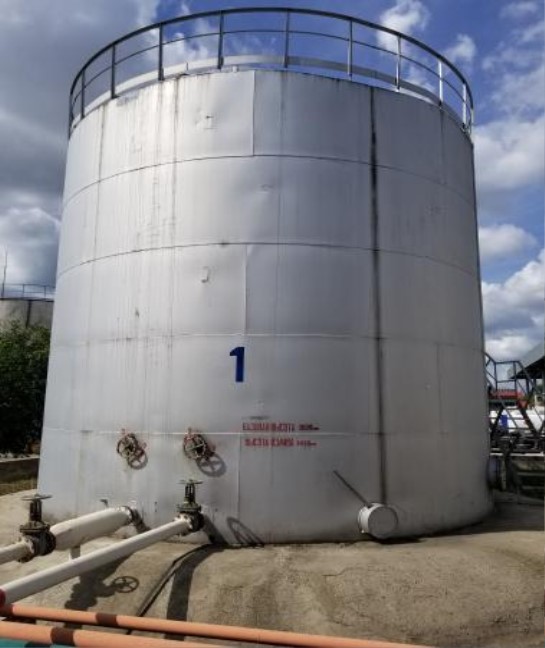

Рисунок 1 – Общий вид резервуара РВСп-400, заводской № 1
Лист № 2
Всего листов 6

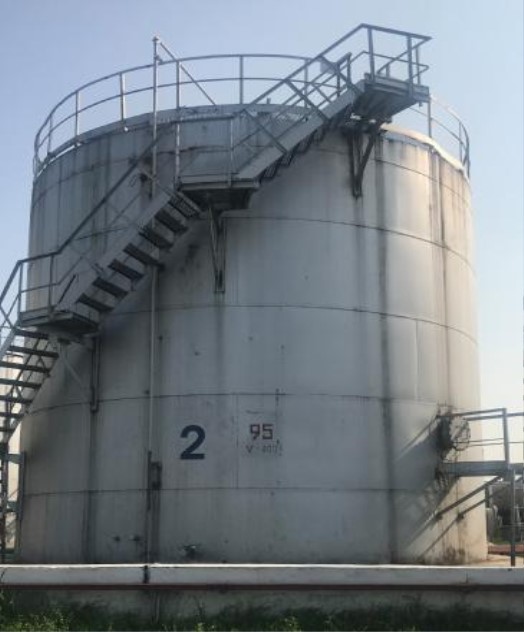

Рисунок 2 – Общий вид резервуара РВСп-400, заводской № 2

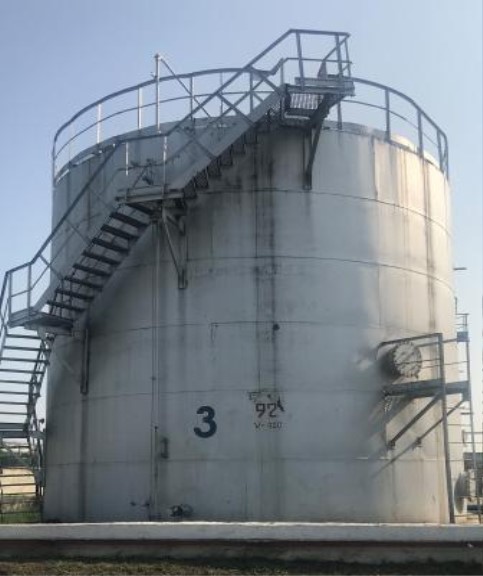

Рисунок 3 – Общий вид резервуара РВСп-400, заводской № 3
Лист № 3
Всего листов 6

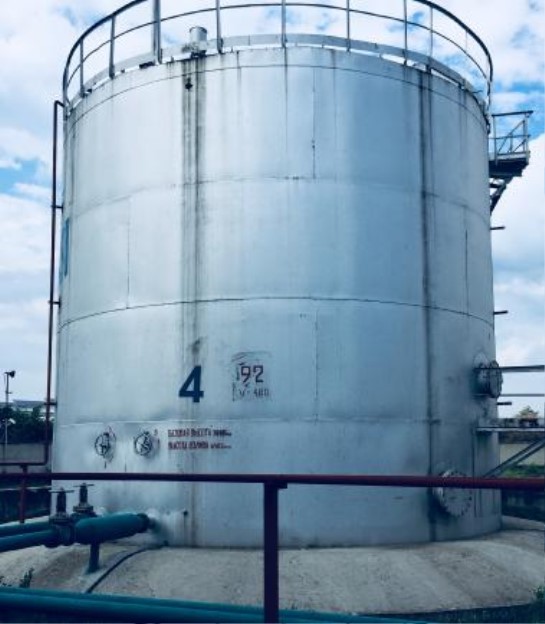

Рисунок 4 – Общий вид резервуара РВСп-400, заводской № 4

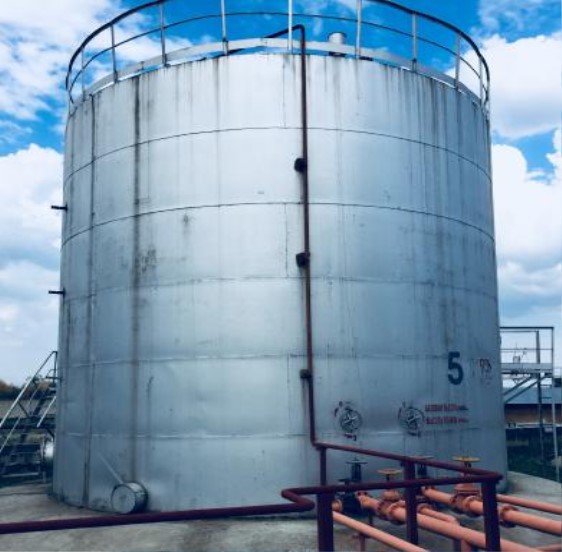

Рисунок 5 – Общий вид резервуара РВСп-400, заводской № 5
Лист № 4
Всего листов 6

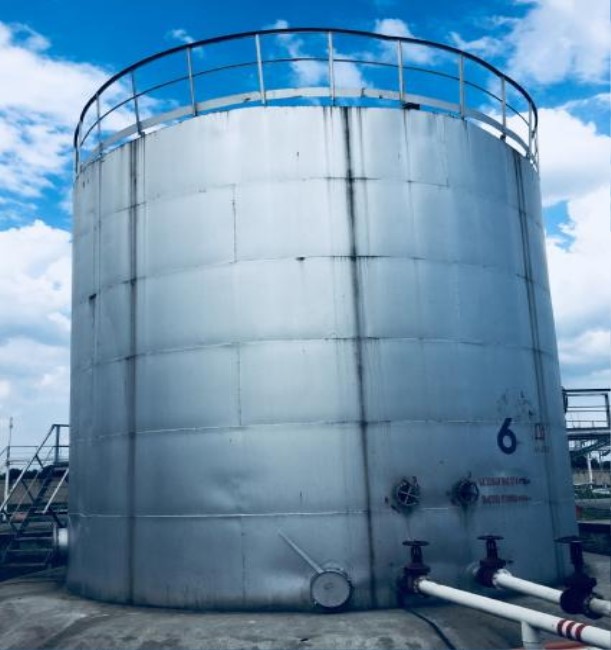

Рисунок 6 – Общий вид резервуара РВСп-400, заводской № 6
Пломбирование резервуаров не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
400,00
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности
определения вместимости (геометрический метод), %
±0,2
Значение
8503,0
7635,0
Таблица 2 – Основные технические характеристики
Наименование характеристики
Габаритные размеры, мм, не более
- диаметр
- высота
Условия эксплуатации:
- температура окружающей среды,
°
С
- атмосферное давление, кПа
от -30 до +50
от 84,0 до 106,7
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Лист № 5
Всего листов 6
Комплектность средства измерения
РВСп-400
6 шт.
Обозначение
Количество
Таблица 3 – Комплектность средства измерения
Наименование
Резервуар вертикальный стальной цилиндрический
заводские №№ 1, 2, 3, 4, 5, 6
Паспорт
Градуировочная таблица
-
-
6 экз.
6 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные ци-
линдрические. Методика поверки» (Геометрический метод).
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р20Н2К ( регистрационный
номер 55464-13);
- рулетка измерительная металлическая 2-го класса точности Р20Н2Г (регистрационный
номер 46391-11);
- линейка измерительная металлическая с диапазоном измерения от 0 до 500 мм (регист-
рационный номер 20048-05);
- толщиномер ультразвуковой А1209 (регистрационный номер 49605-12);
- нивелир технический 3Н-5Л (регистрационный номер 13534-93).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам вертикальным
стальным цилиндрическим РВСп-400
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении государственной пове-
рочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и
вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.570-2000 Резервуары стальные вертикальные цилиндрические. Методика повер-
ки
Изготовитель
Закрытое акционерноеобщество «Краснодарский завод монтажных заготовок»
(ЗАО «КЗМЗ»)
Адрес: г. Краснодар, ул. Монтажников 2
Заявитель
Обществосограниченнойответственностью«Газэнергосетьрозница»
(ООО «ГЭС розница»)
Обособленное подразделение по Краснодарскому краю
ИНН 6164317329
Адрес: 350020, г. Краснодар, ул. Рашпилевская, 157
Телефон: (861) 259-81-40
E-mail:
Лист № 6
Всего листов 6
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандар-
тизации, метрологии и испытаний в Краснодарском крае» (ФБУ «Краснодарский ЦСМ»)
Адрес: 350040, г. Краснодар, ул. Айвазовского, д. 104а
Телефон: (861) 233-76-50, факс: (861) 233-85-86
Web-сайт:
E-mail:
Аттестат аккредитации ФБУ «Краснодарский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU. 311581 от 16.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
