Резервуар вертикальный стальной цилиндрический РВСП-20000, ГРСИ 78733-20
Номер госреестра:
78733-20
Наименование СИ:
Резервуар вертикальный стальной цилиндрический
Обозначение типа:
РВСП-20000
Производитель:
АО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 9
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77787
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар вертикальный стальной цилиндрический РВСП-20000
Назначение средства измерений
Резервуар вертикальный стальной цилиндрический РВСП-20000 (далее – РВСП)
предназначен для измерения объема жидкости.
Описание средства измерений
РВСпредставляеттсобойзакрытыйвертикальныйцилиндрическийсосудсо
стационарной крышей.
РВС оснащен дыхательными клапанами, замерным люком, люк-лазами, приемо-
раздаточным патрубком, приборами контроля и сигнализации и понтоном.
Резервуар вертикальный стальной цилиндрический РВСП-20000, заводской номер 9,
находитсянатерриторииЛПДС«Нижневартовская»,НижневартовскогоУМН,
АО «Транснефть-Сибирь».

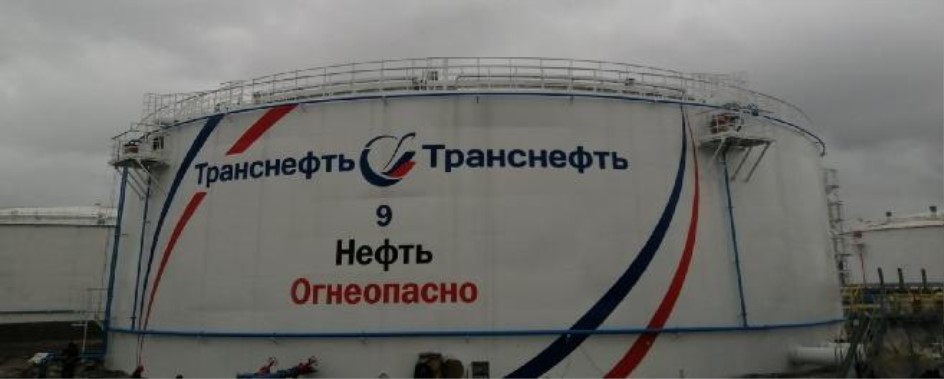

На рисунке 1 представлен общий вид РВСП.
Рисунок 1 – Общий вид резервуара вертикального стального цилиндрического РВСП-20000,
заводской номер 9
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
20000
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности
определения вместимости геометрическим методом, %
±0,1
Лист № 2
Всего листов 3
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
– температуры окружающего воздуха, °С
– атмосферное давление, кПа
Средний срок службы, лет, не менее
от -50 до +50
от 84,0 до 106,7
20
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений
Обозначение
РВСП-20000 зав. № 9
Количество
1
1
Таблица 3 – Комплектность средства измерений
Наименование
Резервуар вертикальный стальной цилиндрический
Паспорт вертикального стального цилиндрического
резервуара
Градуировочная таблица
1
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары вертикальные стальные
цилиндрические. Методика поверки» геометрическим методом.
Основные средства поверки:
- рулетка измерительная металлическая ЕХ20/5, регистрационный номер 22003-07;
- рулетка измерительная металлическая РНГ мод. Р30Н2Г, регистрационный номер
60606-15;
-нивелироптико-механическийскомпенсаторомВ-40,регистрационный
номер 45563-10;
- рейка нивелирная телескопическая VEGA TS5М, регистрационный номер 51835-12;
- штангенциркуль ШЦ-I, регистрационный номер 260-05;
- толщиномер ультразвуковой УТ-93П/1, регистрационный номер 18374-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице на
месте подписи поверителя.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к резервуару вертикальному
стальному цилиндрическому РВСП-20000
ГОСТ 8.570-2000 ГСИ. Резервуары вертикальные стальные цилиндрические. Методика
поверки
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости»
Лист № 3
Всего листов 3
Изготовитель
Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени
Н.Е. Крюкова», (АО «НЗРМК имени Н.Е. Крюкова») (изготовлен в 1977 г. Новокузнецким
заводом резервуарных металлоконструкций)
ИНН 4221002780
Адрес: 654033, Кемеровская обл., г. Новокузнецк, ул. Некрасова, д. 28
Телефон: (3843) 35-66-99
Факс: (3843) 35-66-82
Web-сайт:
E-mail:
Заявитель
Общество с ограниченной ответственностью «Сургутское ремонтно-строительное
управление» (ООО «Сургутское РСУ»)
ИНН 8617014209
Адрес: 628452, Ханты-Мансийский автономный округ - Югра, Сургутский район,
пос. Солнечный, Заводская промзона, производственная база № 2
Телефон: (3462) 76-90-35
Факс: (3462) 76-90-97
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском
автономном округе – Югра, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)
Адрес: 625027, г. Тюмень, ул. Минская, д. 88
Телефон: (3452) 20-62-95
Факс: (3452) 28-00-84
Web-сайт: https://тцсм.рф
E-mail:
Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311495 от 03.02.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
