ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения KSE(R), KSZ(R), MKSER, MKSZR

Назначение средства измерений

Трансформаторы напряжения KSE(R), KSZ(R), MKSER, MKSZR (далее по тексту –

трансформаторы) предназначены для передачи сигналов измерительной информации средствам

измерений, устройствам защиты, автоматики, сигнализации и управления в электрических

установках переменного тока промышленной частоты.

Описание средства измерений

Принципдействиятрансформаторовоснованнапреобразованиипосредством

электромагнитной индукции переменного тока одного напряжения в переменный ток другого

напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы

относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы KSE(R), KSZ(R), MKSER, MKSZR предназначены для внутренней

установки в комплектные распределительные устройства (КРУ) и другие электроустановки и

являются самостоятельными изделиями.

Трансформаторы KSE, KSER – заземляемые. Трансформаторы KSZ, KSZR –

незаземляемые.

Активная часть трансформаторов состоит из сердечника из ферросплава с электрически

изолированными первичной и вторичной обмотками. Выводы вторичных обмоток расположены

в клеммной коробке, установленной на корпусе трансформатора. На месте установки

трансформаторы фиксируются при помощи хвостового или защелкивающегося креплений,

расположенных в нижней части трансформаторов. Клемма заземления с болтом М5 или M6

расположена в верхней части корпуса. Клеммная коробка снабжена прозрачной защитной

крышкой с возможностью пломбирования от несанкционированногодоступа.

Корпус трансформаторов KSE, KSZ имеет болтовые соединения и выполнен из

самозатухающей пластмассы.

КорпустрансформаторовKSER,KSZRнеразборный,сварной,выполнениз

огнеупорного и самозатухающего поликарбоната.

Трансформаторы MKSER, MKSZR представляют собой блок, состоящий из трех

отдельныхтрансформаторовнапряженияKSERилиKSZR.Корпусизготовлениз

поликарбоната, армированного стекловолокном. С помощью встроенного кронштейна можно

установить трансформатор непосредственно на монтажную DIN-рейку.

Трансформаторы выпускаются в модификациях KSE(R), KSZ(R), MKSER, MKSZR,

отличающихся напряжением первичной обмотки, формой корпуса, габаритными размерами и

массой.

Модификации трансформаторов определяются структурой условного обозначения,

представленной на рисунке 1.

На трансформаторах имеется табличка технических данных. Табличка представлена на

рисунке 4.

Общий вид трансформаторов представлен на рисунках 2 – 9.

Схема пломбировки от несанкционированного доступа представлена на рисунках 2, 3.

Рабочее положение в пространстве – любое.

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

Лист № 2

Всего листов 6

E/Z

XXX

/ X

Наибольшее рабочее напряжение: 1 – 1,2 кВ; если параметр

отсутствует – 0,72 кВ

Номер конструктивного исполнения (сочетание цифр от 0 до 9)

Ring core – кольцевой сердечник

Einpolig – заземляемый / Zweipolig – незаземляемый

Spannung – напряжение (преобразуемая физическая величина)

Klein – малый размер

Montageeinheit – монтажный блок

Рисунок 1 – Структура условного обозначения трансформаторов напряжения

KSE(R), KSZ(R), MKSER, MKSZR

Рисунок 2 – Общий вид трансформаторов

напряжения KSE 100

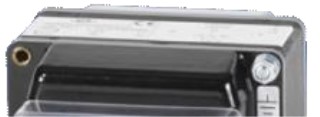

Рисунок 3 – Общий вид трансформаторов

напряжения KSE 150

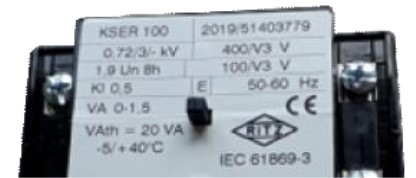

Рисунок 4 – Общий вид трансформаторов

напряжения KSER 100

Рисунок 5 – Общий вид трансформаторов

напряжения KSER 104

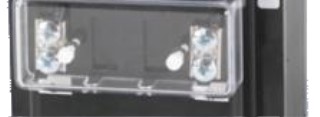

Место

пломбировки

Лист № 3

Всего листов 6

Рисунок 6 – Общий вид трансформаторов

напряжения KSZ 100

Рисунок 7 – Общий вид трансформаторов

напряжения KSZ 150

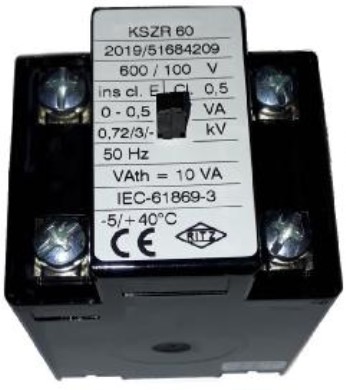

Рисунок 8 – Общий вид трансформаторов

напряжения KSZR 60

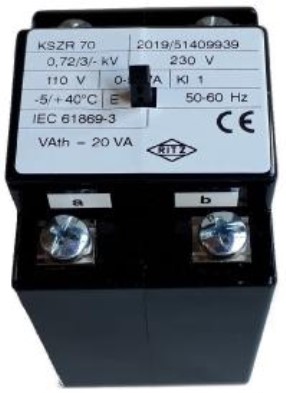

Рисунок 9 – Общий вид трансформаторов

напряжения KSZR 70

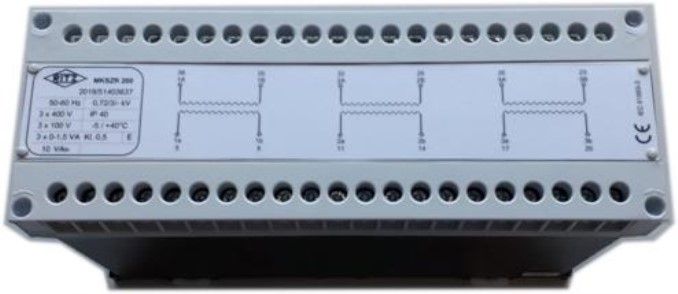

Рисунок 9 – Trial вид трансформаторов напряжения MKSER 200, MKSZR 200

Программное обеспечение

отсутствует.

Лист № 4

Всего листов 6

Метрологические и технические характеристики

от 230 до 1000от 230 до 1000

0,72 или 1,2

100/

3; 110/

3; 100; 110

вторичной обмотки

Таблица 1 – Метрологические характеристики

Наименование характеристикиЗначение для модификаций

KSE(R)KSZ(R)MKSERMKSZR

Номинальное напряжениеот 400/

3 до от 400/

3 до

первичной обмотки, кВ1000/

31000/

Наибольшее рабочее

напряжение, кВ

Число вторичных обмотокот 1 до 213×1

Номинальноенапряжение

основной вторичной обмотки, В

Номинальноенапряжение

дополнительнойвторичной 100/3; 100/

3–100/3; 100/

3–

обмотки, В

Классы точности основной

0,2; 0,5; 1,0; 3,00,2; 0,5; 1,0

3Р–3Р–

Классы точности дополнитель-

ной вторичной обмотки

Номинальные мощности

вторичных обмоток, В∙А:

- при коэффициенте мощности

(cos φ) от 0,5 до 1 для нагрузки

типа I;от 0,5 до 20от 0,5 до 20от 0,5 до 3

- при коэффициенте мощности

(cos φ) активно-индуктивной

нагрузки 0,8 для нагрузки типа IIот 10 до 250от 10 до 300–

Номинальная частота

напряжения сети, Гц

50 или 60

200×118,2×70

Таблица 2 – Основные технические характеристики

Наименование характеристикиЗначение для модификаций

KSE; KSZKSER; KSZRMKSER; MKSZR

Габаритные размеры, ммот 102×105×141 от 60×86×52

(ширина×высота×длина)до 150×123×212 до 104×135×75

Масса, кг, не болееот 3 до 12от 0,5 до 2от 2 до 5

Климатическое исполнение и

категория размещения поУ3; T3

ГОСТ 15150-69

Средний срок службы, лет30

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 – Комплектность средства измерений

Наименование

Трансформатор напряжения KSE(R), KSZ(R),

MKSER, MKSZR (модификация по заказу)

Паспорт

Обозначение

–

Количество

1 шт.

1 экз.

Лист № 5

Всего листов 6

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика

поверки».

Основные средства поверки: трансформаторы напряжения измерительные лабораторные

серии НЛЛ (регистрационный номер в Федеральном информационном фонде № 46942-11);

прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде

№37854-08);приборэлектроизмерительныйэталонныймногофункциональный

«Энергомонитор-3.1КМ» (регистрационный номер в Федеральном информационном фонде

№ 52854-13); магазин нагрузокМР3025(регистрационный номервФедеральном

информационном фонде № 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к трансформаторам напряжения

KSE(R), KSZ(R), MKSER, MKSZR

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений

коэффициентамасштабногопреобразованияиуглафазовогосдвигаэлектрического

напряжения переменного тока промышленной частоты в диапазоне от 0,1/

3 до 750/

3 кВ

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

Изготовитель

Фирма «RITZ Messwandler GmbH», Австрия

Адрес: Linzer Str. 79, A-4641 Marchtrenk, Austria

Телефон (факс): +43 7243 52285-0 (+43 7243 52285-38)

Web-сайт:

http://www.ritz-international.com

Заявитель

Фирма «RITZ Instrument Transformers GmbH», Германия

Адрес: Bergener Ring 65-67, 01458 Ottendorf-Okrilla, Germany

Телефон (факс): +49 3520562 0 (+49 3520562 216)

Web-сайт:

http://www.ritz-international.com

Лист № 6

Всего листов 6

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в

области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36

Телефон: +7 (495) 278-02-48

E-mail:

info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в

целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииА.В. Кулешов

М.п.« ___ » _______________ 2020 г.
