Номер госреестра:
78701-20
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
VDGW2-110
Производитель:
Фирма "Toko Electric Corporation", Япония
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 7 шт. с зав.№ D702500A, D702501A, D702502A, D702496A, D702497A, D702498A, D702499A
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77750
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения VDGW2-110
Назначение средства измерений
Трансформаторы напряжения VDGW2-110 (далее – трансформаторы напряжения)
предназначены для передачи сигнала измерительной информации приборам измерения, защиты,
автоматики,сигнализациииуправлениявэлектрическихцепяхпеременноготока
промышленной частоты напряжением 110 кВ в составе комплектных распределительных
устройств с элегазовой изоляцией.
Описание средства измерений
Трансформаторы напряжения VDGW2-110 заземляемые, трехфазные, трехобмоточные
индуктивного типа, представляют собой сборку трех однофазных электромагнитных
преобразователей некаскадного типа, каждый из которых имеет первичную обмотку, две
основных измерительных вторичных и одну дополнительную вторичную обмотки. Сборка
помещена в корпус, заполняемый после подсоединения элегазом под избыточным давлением не
менее 0,4 Мпа. Подсоединение трансформатора к элегазовым высоковольтным токопроводам
осуществляется посредством фланцевого стыковочного узла с герметичной прокладкой.
Вторичные обмотки трансформатора подсоединены к герметизированным выводам клеммной
коробки посредством обжимных соединений. Клеммная коробка снабжена съемной крышкой
для закрытия и пломбирования выводов вторичных обмоток от несанкционированного доступа.
Принципдействиятрансформаторовоснованнапреобразованиипосредством
электромагнитной индукции напряжения переменного тока в первичной обмотке в напряжение
переменного тока во вторичных обмотках при неизменной частоте и без существенных потерь
мощности.

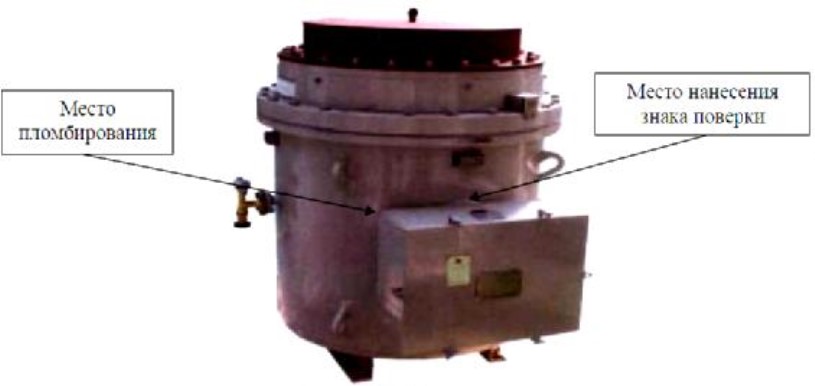

Внешний вид трансформаторов напряжения, места пломбирования и нанесения знака
поверки представлены на рисунке 1.
Рисунок 1 – Внешний вид трансформатора напряжения
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Значение
110000/√3
100/√3; 100/√3
100
0,2; 0,2
3Р
100; 100
100
Таблица 1 – Метрологические характеристики
Характеристика
Номинальное напряжение первичной обмотки, В
Номинальное напряжение вторичных обмоток, В
основных
дополнительной
Классы точности вторичных обмоток:
основных
дополнительной
Номинальная мощность вторичных обмоток, В∙А:
основных
дополнительной
Предельная мощность вторичных обмоток, В∙А:
основных
дополнительной
Номинальная частота, Гц
200
300
50
Таблица 2 – Основные технические характеристики
Значение
Характеристика
Масса не более, кг
1000
Габаритные размеры, мм, не более860×1220×950
Знак утверждения типа
наносится на паспорт типографским способом.
Комплектность средства измерений
VDGW2-110
7 шт.
Обозначение
Количество, шт.
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор напряжения (зав. №№ D702500A,
D702501A, D702502A, D702496A, D702497A,
D702498A, D702499A)
Паспорт
-
7 экз.
Поверка
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика
поверки».
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.746-2011;
- прибор сравнения КНТ-05 (регистрационный № 37854-08);
- магазин нагрузок МР 3025 (регистрационный № 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Лист № 3
Всего листов 3
Нормативныедокументы,устанавливающиетребованияктрансформаторам
напряжения VDGW2-110
ГОСТ 8.216-2011. ГСИ. Трансформаторы напряжения. Методика поверки
Техническая документация изготовителя
Изготовитель
Фирма «Toko Electric Corporation», Япония
Адрес: 7-1, Yraku-Cho 1-Chome, Chiyoda-Ku, Tokyo 100-0006, Japan
Заявитель
Общество с ограниченной ответственностью «Фронтэлектромонтаж»
(ООО «ФЭМ»)
ИНН 6376025173
Адрес: 443124, г. Самара, 5-я просека, д. 101А, цокольный этаж, пом. Н5
Телефон: +7 (846) 271-49-04
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
