Номер госреестра:
78684-20
Наименование СИ:
Газоанализаторы
Обозначение типа:
ОПТИМУС
Производитель:
ООО "Пожгазприбор", г.С.-Петербург
Межповерочный интервал:
3 года - для газоанализаторов с оптическими сенсорами; 1 год - для остальных
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.06.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77731
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы ОПТИМУС
Назначение средства измерений
ГазоанализаторыОПТИМУС(далее-газоанализаторы)предназначеныдля
автоматического непрерывного измерения довзрывоопасных концентраций горючих газов и
паров, объемной доли токсичных газов, диоксида углерода в окружающей атмосфере, и
передачи полученной информации внешним устройствам в аналоговом и цифровом виде.
Описание средства измерений
Принцип действия газоанализаторов:
- оптический инфракрасный, основанный на поглощении молекулами определяемого
газа энергии светового потока в инфракрасной области спектра;
- электрохический, основанный на изменении электрических параметров электродов,
находящихся в контакте с электролитом, в присутствии определяемого газа.
Газоанализаторыявляютсяодноканальнымистационарнымиавтоматическими
приборами непрерывного действия.
Способ отбора пробы – диффузионный.
Выходными сигналами газоанализаторов являются:
- показания цифрового светодиодного дисплея;
- аналоговый выходной сигнал от 4 до 20 мА/HART;
- цифровой RS-485 MODBUS
®
RTU;
- дискретные сигналы в виде «сухих» контактов группы реле.
Конструктивно газоанализаторы представляют собой конструкцию связанных между
собой частей: преобразователя газового (ПГ) и трансмиттера.
Трансмиттерпредставляетсобойметаллическийвзрывозащищенныйкорпусс
прозрачной крышкой, на боковой поверхности которого устанавливается через резьбовое
соединение преобразователь газовый. В трансмиттер устанавливается клеммная плата для
монтажа сигнальных проводов и проводов питания, соединения с ПГ; и электронный модуль
(блок индикации).
ПГ имеет в своем составе оптический инфракрасный или электрохимический сенсор (в
зависимостиотисполнения),обеспечивающийформированиесигнала,содержащего
информацию об измеренной концентрации определяемого газа.
На лицевой панели электронного модуля установлен цифровой OLED-дисплей для
отображения концентрации анализируемого газа и 4-х цветный светодиодный индикатор
режима/состояния работы газоанализатора с поясняющими надписями соответствующего
цвета: «НОРМА», «ЗАГАЗОВАННОСТЬ», «НЕИСПРАВНОСТЬ» и «СЕРВИС». Электронный
модуль установлен в защитный пластиковый корпус.
ОпциональноПГможетбытьвынесен иподключенк трансмиттеру через
взрывозащищенную клеммную коробку.
Газоанализаторыимеютвстроеннуюэнергонезависимуюфлэш-память
микроконтроллера с записанными градуировочными коэффициентами.
Настройканулевыхпоказанийичувствительностигазоанализаторовможет
осуществляться с помощью магнитного интерфейса.
В газоанализаторах имеются три независимых реле, переключаемых по превышению
предупредительного и аварийного порога, а также при возникновении неисправности. Имеется
возможность настраивать концентрационные пороги переключения реле по интерфейсам RS-
485 и HART.
Конструктивное исполнение газоанализаторов ОПТИМУС ХХ-YY-Z, где
ХX–обозначениетипасенсора([ИК]-оптическийинфракрасный;[ЭХ]-
электрохимический);
Лист № 2
Всего листов 6

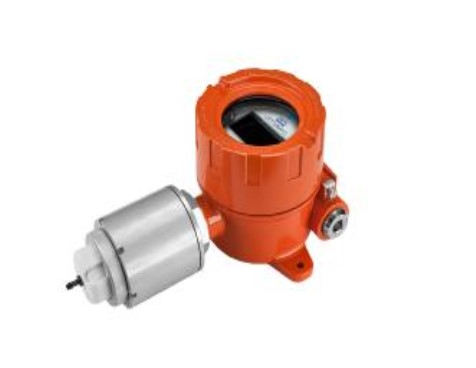

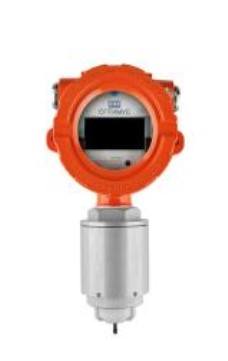

Рисунок 1 – Общий вид газоанализатора ОПТИМУС и схема пломбировки от
несанкционированного доступа
Программное обеспечение
Встроенное программное обеспечение (ПО) газоанализаторов ОПТИМУС выполняет
следующие функции:
- сбор и обработку сигналов, измеренных ИК или ЭХ сенсором, температурным
датчиком и преобразованных через АЦП;
- расчет концентрации измеряемого компонента в атмосфере рабочей зоны;
- самодиагностику электронной схемы и проверку исправности чувствительных
элементов с переходом в режим «НЕИСПРАВНОСТЬ» при обнаружении неисправностей;
- формирование выходных аналогового и цифрового сигналов, управление реле;
- обеспечение магнитного интерфейса, Hart интерфейса;
- отображение информации на дисплее, сигнальном сетодиоде.
Внешнее ПО представлено тестовой программой (утилитой) Optimus_Test. Тестовая
программапозволяетпроизводитьнастройкипараметровобмена,значенийпорогов
срабатывания, концентрационную калибровку.
Уровень защиты ПО газоанализаторов «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО газоанализаторов указаны в таблице 1.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Значение
Optimus_Test
не ниже Ver. 2.01
--
YY – обозначение определяемого компонента ([01]-метан (СН
4
); [02]-пропан (С
3
Н
8
);
[03] - метанол (СН
3
ОН); [04] - диоксид углерода (СO
2
); [05, 06, 07, 08] - сероводород (Н
2
S);
[09]- оксид углерода (CO));
Z – обозначение материала корпуса ([А]-алюминиевый сплав; [С]-нержавеющая сталь).
Общий вид газоанализаторов, схема пломбировки от несанкционированного доступа
представлены на рисунке 1.
Место пломбировки
Лист № 3
Всего листов 6
Метрологические и технические характеристики
Диапазон измерений
Определяемый
компонент
%
объемной доли,объемной
доли, %
Таблица 2 – Наименования определяемых компонентов, диапазоны измерений, пределы
допускаемойосновнойабсолютнойпогрешностигазоанализаторовсоптическим
инфракрасным сенсором
Пределы допускаемой основной
абсолютной погрешности
довзрывоопасной довзрывоопасной
концентрации, концентрации,
% НКПР % НКПР
Метан (СН
4
)от 0 до 100от 0 до 4,4
±
3
±
0,13
Пропан (С
3
Н
8
)от 0 до 100от 0 до 1,7
±
3
±
0,05
Метанол (СН
3
ОН) от 0 до 50 от 0 до 2,75
±
5
±
0,28
Диоксид углерода (СO
2
) - от 0 до 2 -
±
0,10
Примечания:
1. Значения НКПР (нижний концентрационный предел распространения пламени) в
соответствии с ГОСТ 30852.19-2002;
2. Диапазон показаний газоанализаторов от 0 до 100 % НКПР вне зависимости от
исполнения;
3. Пределы допускаемой основной абсолютной погрешности газоанализаторов
нормированы для смесей, содержащих только один горючий компонент.
Диапазон измерений
млн
-
массовой
млн
-
массовой
Сероводород (Н S)
Таблица 3 – Наименования определяемых компонентов, диапазоны измерений, пределы
допускаемой основной абсолютной погрешности газоанализаторов с электрохимическим
сенсором
Пределы допускаемой основной
Определяемый
абсолютной погрешности
компонент
объемной
1
доли,
концентрации,
объемной
1
доли,
концентрации,
мг/м
3
мг/м
3
от 0 до 7,1от 0 до 10
±
1
±
1,4
от 0 до 20от 0 до 28,3
±
2
±
2,8
2
от 0 до 50 от 0 до 70,7
±
3
±
4,3
от 0 до 100 от 0 до 141,3
±
5
±
7,1
Оксид углерода (CO)от 0 до 100от 0 до116,2
±
10
±
12
Значение
0,5
±0,8
±0,3
±0,2
±0,5
Таблица 4 - Метрологические характеристики
Наименование характеристики
Предел допускаемой вариации выходного сигнала, в долях от предела
допускаемой основной погрешности
Пределыдопускаемойдополнительнойпогрешностиотизменения
температуры окружающей среды от нормальной в диапазоне рабочих
температур, на каждые 10 °С, в долях от предела допускаемой основной
погрешности
Пределы допускаемой дополнительной погрешности от изменения
относительной влажности окружающей среды в диапазоне рабочих условий, на
каждые 10 %, в долях от предела допускаемой основной погрешности
Пределы допускаемой дополнительной погрешности от изменения напряжения
питания в пределах от 18 до 32 В, в долях от предела допускаемой основной
погрешности
Изменения выходных сигналов за 24 ч непрерывной работы, в долях от предела
допускаемой основной погрешности
Время установления выходного сигнала Т
0,9,
с, не более:
-инфракрасный оптический сенсор ИК (ПГО)
-электрохимический сенсор ЭХ (ПГЭ)
20
100
Лист № 4
Всего листов 6
от 4 до 20/HART
RS-485 Modbus
®
RTU
Значение
120
0,5
от 18 до 32
24
4,5
60
125
1
1
260
130
150
2,5
4,2
Таблица 5 – Основные технические характеристики
Наименование характеристики
Время прогрева, с, не более
Время срабатывания при превышении порогов сигнализации, с, не
более
Параметры электрического питания:
-напряжение постоянного тока, В
-номинальное напряжение питания постоянного тока, В
Потребляемая мощность, Вт, не более
Выходной сигнал:
- аналоговый токовый, мА
- цифровой
- дискретные (контакты реле):
-напряжение постоянного тока, В
-напряжение переменного тока, В
-постоянный ток, А
-переменный ток, А
Габаритные размеры, мм, не более:
- длина
- высота
- ширина
Масса, кг, не более:
- в корпусе из алюминиевого сплава
- в корпусе из нержавеющей стали
Условия эксплуатации (рабочие условия):
- температура окружающего воздуха, ºС
- для ИК-сенсора
- для ЭХ-сенсора
- относительная влажность (без образования конденсата), %
- атмосферное давление, кПа
Средняя наработка на отказ, ч
Средний срок службы, лет
Степень защиты по ГОСТ 14254-2015
Маркировка взрывозащиты
от -60 до +75
от -40 до +60
от 20 до 98
от 80 до 120
100 000
15
IP 67
1 Ex d [ib] IIС T4 Gb X
Знак утверждения типа
наносится на шильд, закрепленный на газоанализаторе методом шелкографии, а также на
титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
-
1
*
шт.
Обозначение
ПДАР.413311.103
ПДАР.413311.103РЭ
ПДАР.413311.103ПС
МП 30-221-2019
-
Количество
1 шт.
1
*
экз.
1 экз.
1
*
экз.
1
*
шт.
ПДАР.413935.018
1 шт.
Таблица 6 – Комплектность средства измерений
Наименование
Газоанализатор ОПТИМУС
Руководство по эксплуатации
Паспорт
Методика поверки
Магнит для установки «нуля»
Комплект принадлежностей (Ех-кабельный
ввод, Ех-заглушка, Адаптер ПГС)
Упаковка
*
1 экз. в один адрес поставки
Лист № 5
Всего листов 6
Поверка
осуществляется по документу МП 30-221-2019 «ГСИ. Газоанализаторы ОПТИМУС. Методика
поверки», утвержденному ФГУП «УНИИМ» 26 июля 2019 г.
Основные средства поверки:
- стандартные образцы – поверочные газовые смеси (ГСО-ПГС): ГСО 10540-2014
(СН
4
- воздух), ГСО 10540-2014 (С
3
Н
8
- воздух), ГСО 10540-2014 (CH
3
OH-воздух),
ГСО 10540-2014 (СО
2
- воздух), ГСО 10540-2014 (Н
2
S- воздух), ГСО 10540-2014 (СО- воздух);
- рабочий эталон единицы постоянного электрического напряжения 3 разряда в
диапазоне значений от 1·10
-2
до1·10
3
В по ГОСТ 8.027-2001, постоянного электрического тока 2
разряда в диапазоне значений от 1·10
-2
до 3 А по Приложению к приказу Федерального
агентства по техническому регулированию и метрологии от 01 октября 2018 № 2091
(мультиметр цифровой 34410А, регистрационный номер в Федеральном информационном
фонде 33921-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на паспорт и/или на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
газоанализаторам ОПТИМУС
Переченьизмерений,относящихсяксферегосударственногорегулирования
обеспечения единства измерений и производимых при выполнении работ по обеспечению
безопасных условий и охраны труда, в том числе на опасных производственных объектах
(Приказ Министерства здравоохранения и социального развития Российской Федерации от 9
сентября 2011 г. № 1034н)
Приказ Росстандарта от 14.12.2018 № 2664 «Об утверждении государственной
поверочнойсхемыдлясредствизмеренийсодержаниякомпонентоввгазовыхи
газоконденсатных средах»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие
технические требования и методы испытаний газоанализаторов горючих газов
ТУ ПДАР.413311.103 Газоанализаторы ОПТИМУС. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Пожгазприбор» (ООО «Пожгазприбор»)
ИНН 7811487042
Адрес: 192019, г. Санкт-Петербург, набережная Обводного канала, д. 24А
Телефон: +7 (812) 309-58-87
Е-mail:
Лист № 6
Всего листов 6
Испытательный центр
Уральский научно-исследовательский институт метрологии – филиал Федерального
государственногоунитарногопредприятия«Всероссийскийнаучно-исследовательский
институт метрологии им. Д.И. Менделеева»
(УНИИМ – филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 620000, г.
Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39
E-mail:
Аттестат аккредитации УНИИМ – филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по
проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от
10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 26289-04 | Газоанализаторы портативные | Alcotest® 7410 (Plus) com | Фирма "Drager Safety AG & Co. KGaA", Германия | 6 месяцев | Перейти |
| 57841-14 | Газоанализаторы-течеискатели элегаза | DILO мод. 3-033-R002, 3-033-R100, 3-033-R110 | Фирма "DILO Armaturen und Anlagen GmbH", Германия | 1 год | Перейти |
| 14282-01 | Газоанализаторы | АНКАТ 7654 | ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск | 6 месяцев | Перейти |
| 2160-66 | Газоанализаторы интерференционные | ИГА | П/я 105, г.Новосибирск | Поверка при выпуске. МПИ устанавливается местными органами (ГОСТ 8.002-71) | Перейти |
| 53544-13 | Газоанализаторы | 43i | Фирма "Thermo Fisher Scientific", США | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
