Номер госреестра:

78654-20

Наименование СИ:

Резервуары стальные вертикальные цилиндрические

Обозначение типа:

РВС-1000, РВСП-1000, РВС-2000, РВСП-2000, РВС-3000, РВСП-3000, РВС-5000, РВСП-5000, РВС-8000, РВС-10000

Производитель:

ООО "Ремонтно-механический завод", г.Новокуйбышевск

Межповерочный интервал:

5 лет

Сведения о типе СИ:

Заводской номер

Заводской номер:

на 32 шт. с зав.№ РВС-1000: 846, 847; РВСП-1000: 330; РВС-2000: 307, 308, 333; РВСП-2000: 63, 64; РВС-3000: 53, 54; РВСП-3000: 65; РВС-5000: 3, 37, 302, 303, 305, 370, 371, 656, 657, 658, 791; РВСП-5000: 4, 402, 404, 406, 408, 654, 659, 689; РВС-8000: 348; РВС-10000: 349

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 77700

об утверждении типа средств измерений

Лист № 1

Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-1000, РВСП-1000,

РВС-2000, РВСП-2000, РВС-3000, РВСП-3000, РВС-5000, РВСП-5000, РВС-8000,

РВС-10000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-1000, РВСП-1000, РВС-2000,

РВСП-2000,РВС-3000,РВСП-3000,РВС-5000,РВСП-5000,РВС-8000,РВС-10000

предназначены для измерения объема при приеме, хранении и отпуске нефти и

нефтепродуктов.

Описание средства измерений

Резервуары стальные вертикальные цилиндрические РВС-1000, РВСП-1000, РВС-2000,

РВСП-2000,РВС-3000,РВСП-3000,РВС-5000,РВСП-5000,РВС-8000,РВС-10000

представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-

раздаточными патрубками и технологическими люками.

РезервуарыРВСП-1000,РВСП-2000,РВСП-3000,РВСП-5000дополнительно

оборудованы плавающим покрытием.

Резервуар РВС-10000 оборудован съемным теплоизоляционным покрытием.

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные

патрубки.

Резервуары стальные вертикальные цилиндрическиеРВС-1000 №№ 846, 847,

РВСП-1000 заводской № 330, РВС-2000 заводские №№ 307, 308, 333, РВСП-2000 заводские

№№ 63, 64, РВС-3000 заводские №№ 53, 54, РВСП-3000 заводской № 65, РВС-5000 заводские

№№ 3, 37, 302, 303, 305, 370, 371, 656, 657, 658, 791, РВСП-5000 заводские №№ 4, 402, 404, 406,

408, 654, 659, 689, РВС-8000 заводской № 348, РВС-10000 заводской № 349 расположены:

г. Самара, ул. Грозненская, д. 25, АО «КНПЗ».

ОбщийвидрезервуаровстальныхвертикальныхцилиндрическихРВС-1000,

РВСП-1000, РВС-2000, РВСП-2000, РВС-3000, РВСП-3000, РВС-5000, РВСП-5000, РВС-8000,

РВС-10000 представлены на рисунке 1-10.

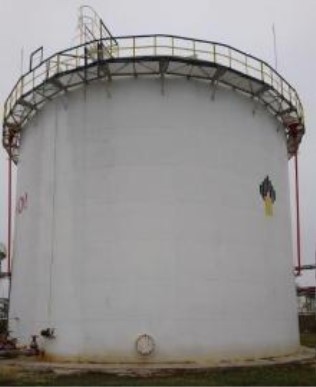

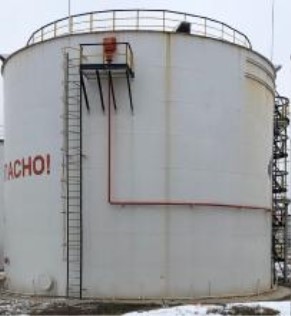

Рисунок 1 – Общий вид резервуаров стальных вертикальных цилиндрических РВС-1000

Лист № 2

Всего листов 7

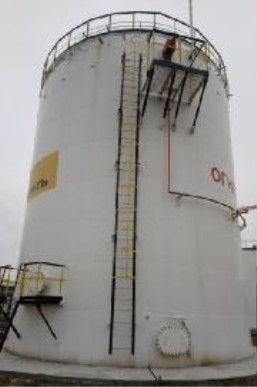

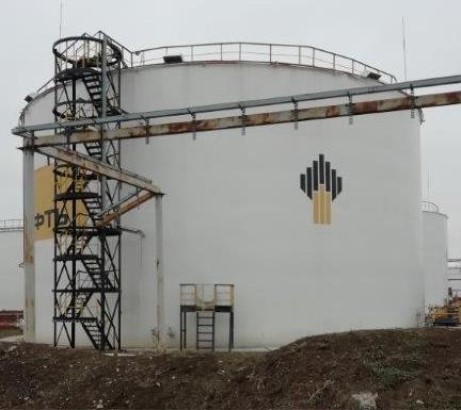

Рисунок 2 – Общий вид резервуаров стальных вертикальных цилиндрических РВСП-1000

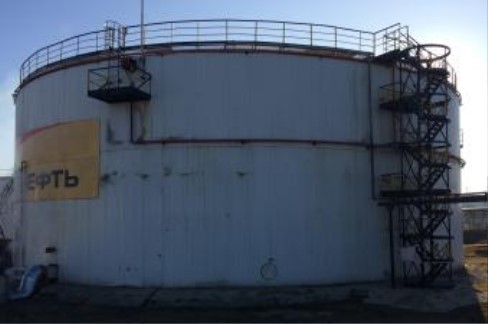

Рисунок 3 – Общий вид резервуаров стальных вертикальных цилиндрических РВС-2000

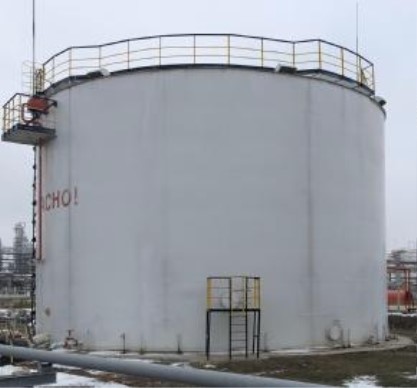

Рисунок 4 – Общий вид резервуаров стальных вертикальных цилиндрических РВСП-2000

Лист № 3

Всего листов 7

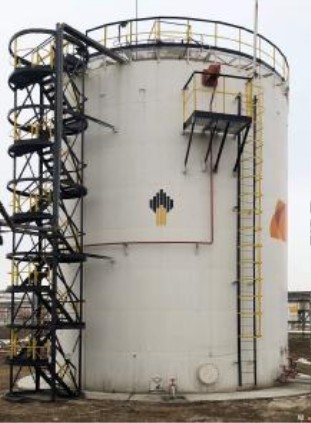

Рисунок 5 – Общий вид резервуаров стальных вертикальных цилиндрических РВС-3000

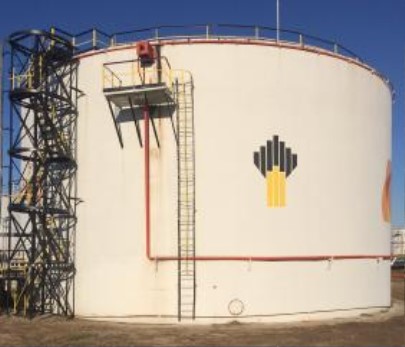

Рисунок 6 – Общий вид резервуаров стальных вертикальных цилиндрических РВСП-3000

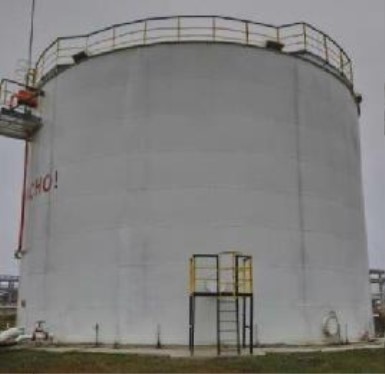

Рисунок 7 – Общий вид резервуаров стальных вертикальных цилиндрических РВС-5000

Лист № 4

Всего листов 7

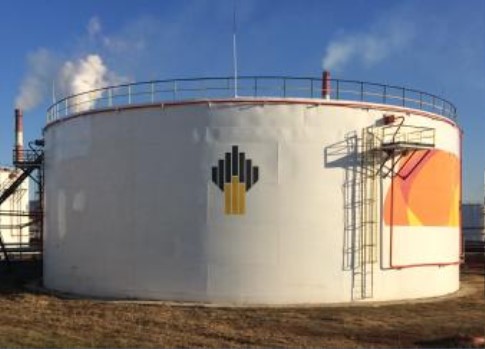

Рисунок 8 – Общий вид резервуаров стальных вертикальных цилиндрических РВСП-5000

Рисунок 9 – Общий вид резервуаров стальных вертикальных цилиндрических РВС-8000

Рисунок 10 – Общий вид резервуаров стальных вертикальных цилиндрических РВС-10000

Пломбирование резервуаров стальных вертикальных цилиндрических РВС-1000, РВСП-

1000, РВС-2000, РВСП-2000, РВС-3000, РВСП-3000, РВС-5000, РВСП-5000, РВС-8000, РВС-

10000 не предусмотрено.

Лист № 5

Всего листов 7

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

±0,20

Таблица 1 – Метрологические характеристики

Значение

РВС-РВСП-

2000 2000

РВС- РВСП

3000 -3000

3000 3000

Наименование характеристикиРВС-РВСП-

1000 1000

Номинальная вместимость, м

10001000

Пределыдопускаемой

относительнойпогрешности

определения вместимости

резервуара, %

Наименование характеристики

±0,10

Продолжение таблицы 1

РВС-5000

5000

Значение

РВСП-5000РВС-8000

5000 8000

РВС-10000

10000

Номинальная вместимость, м

Пределыдопускаемой

относительнойпогрешности

определениявместимости

резервуара, %

Значение

Таблица 2 – Основные технические характеристики

Наименование характеристики

Средний срок службы, лет

Условия эксплуатации:

- температура окружающего воздуха,

- атмосферное давление, кПа

от -50 до +50

от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 – Комплектность средства измерений

Наименование

Резервуар стальной вертикальный цилиндрический

Паспорт

Обозначение

РВС-1000

РВСП-1000

РВС-2000

РВСП-2000

РВС-3000

РВСП-3000

РВС-5000

РВСП-5000

РВС-8000

РВС-10000

Количество

2 шт.

1 шт.

3 шт.

2 шт.

1 шт.

11 шт.

8 шт.

1 шт.

32 экз.

Лист № 6

Всего листов 7

Поверка

осуществляется геометрическим методом по документу ГОСТ 8.570-2000 «ГСИ. Резервуары

стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);

- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);

- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм

(регистрационный № 38230-08);

- штангенциркуль ШЦ-I-150-0,1 (регистрационный № 260-05);

- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный

№ 298-92);

- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм

(регистрационный № 20048-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методиках (методах) измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам стальным

вертикальным цилиндрическим РВС-1000, РВСП-1000, РВС-2000, РВСП-2000, РВС-3000,

РВСП-3000, РВС-5000, РВСП-5000, РВС-8000, РВС-10000

Государственная поверочная схема для средств измерений массы и объема жидкости в

потоке, объема жидкости и вместимости при статических измерениях, массового и объемного

расходов жидкости, утвержденная приказом Федерального агентства по техническому

регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика

поверки

Изготовитель

Обществосограниченнойответственностью«Ремонтно-механическийзавод»

(ООО «РМЗ»)

ИНН 6330016850

Адрес: 446200, Самарская обл., г. Новокуйбышевск, ул. Мичурина, д. 10

Телефон: +7 (84635) 6-12-78

Факс: +7 (84635) 4-18-49

E-mail:

sekr-rmz@nkrm.rosneft.ru

Заявитель

Акционерноеобщество«Куйбышевскийнефтеперерабатывающийзавод»

(АО «КНПЗ»)

ИНН 6314006396

Адрес: 443004, г. Самара, ул. Грозненская, д. 25

Телефон: +7 (846) 307-32-18

Факс: +7 (846) 307-47-77

E-mail:

sekr@knpz.rosneft.ru

Лист № 7

Всего листов 7

Испытательный центр

Обществосограниченнойответственностью«Сибирскаяинтернеткомпания»

(ООО ИК «СИБИНТЕК»)

Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1

Телефон: +7 (495) 755-52-73

Факс: +7 (495) 785-09-71

E-mail:

info@sibintek.ru

Аттестат аккредитации ООО ИК «СИБИНТЕК» по проведению испытаний средств

измерений в целях утверждения типа № RA.RU.312187 от 29.05.2017 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииА.В. Кулешов

М.п.« ___ » _______________ 2020 г.
