Приложение к свидетельству № 77681
об утверждении типа средств измерений
Лист № 1
Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры-счетчики массовые OPTIMASS
Назначение средства измерений
Расходомеры-счетчики массовые OPTIMASS предназначены для измерений массового
расхода (массы) жидкости, плотности и температуры жидкости и газа, а также вычислений
массового расхода (массы) и газа, объемного расхода (объема) жидкости и газа, плотности,
концентрации веществ.
Описание средства измерений
Принципработырасходомеров-счетчиковмассовыхOPTIMASSоснованна
использовании сил Кориолиса, возникающих в колебательной системе. Значение силы
Кориолиса зависит от массы измеряемой среды и скорости ее движения, и пропорционально
массовому расходу.
Источник колебаний (электромагнитная катушка) расположен в центральной части
корпуса.Сигналснимаетсяснесколькихизмерительныхдатчиков,обрабатывается
электронным блоком первичного преобразователя расхода, и затем передается в цифровой
форме преобразователю сигналов. Преобразователь сигналов обрабатывает полученные данные
и отображает измерительную информацию на жидкокристаллическом дисплее, а также
преобразует ее в виде нормированных сигналов (токовых и/или частотно-импульсных).
Измерение плотности происходит за счет определения частоты колебаний и измерения
температуры при помощи датчика температуры.
Расходомеры-счетчики массовые OPTIMASS состоят из двух частей:
– первичных преобразователей серий OPTIMASS -1000, -2000, -3000, -6000, -7000;
– преобразователей сигналов MFC 400, которые могут быть единой конструкцией или
разнесены на некоторое расстояние, или преобразователя сигналов MFC 010, который
встраивается в первичные преобразователи серии OPTIMASS -1000, -2000, -3000, -7000.
Первичные преобразователи состоят из одной, двух или четырех измерительных труб,
закрепленных своими концами в упругих подвесах, одной или двух катушек возбуждения и
двух или четырех сенсоров.
Измерительные трубы изготавливают из титанового сплава (Т), хастеллоя (H),
нержавеющей стали (S), тантала (А) или дуплексной нержавеющей стали (D).
Общий вид расходомеров-счетчиков массовых OPTIMASS представлен на рисунках 1.1
и 1.2.

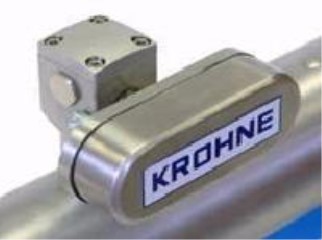

а) MFC 010б) MFC 400Св) MFC 400F
Рисунок 1.1 − Общий вид расходомеров.
Лист № 2
Всего листов 10
Расходомеры-счетчики массовые OPTIMASS имеют фланцевый и резьбовой варианты
присоединения к трубопроводу, а также специальные «гигиенические» фланцы.
Первичные преобразователимогут поставляться в с обогревающим кожухом ис
системой аварийного дренирования.
Первичные преобразователи OPTIMASS-6000 могут поставляться в специальных
исполнениях:
– криогенное исполнение (температура измеряемой среды от минус 200 до плюс 40 °С);
– высокотемпературное исполнение (температура измеряемой среды от минус 50 до
плюс 400 °С).
Преобразователь сигналов представляет собой электронный блок, предназначенный для
обработки измерительной информации, а также для питания первичного преобразователя
расхода. Преобразователи сигналов отличаются формой корпуса, номенклатурой выходных
сигналов, набором диагностических и вспомогательных функций.
Расходомеры-счетчики массовые OPTIMASS выпускаются в следующих исполнениях:
С – компактное исполнение. Преобразователь установлен непосредственно на
первичном преобразователе и имеет с ним жесткую механическую связь.
F – разнесенное исполнение. Преобразователь изготовлен в корпусе полевого
исполнения и соединен с первичным преобразователем сигнальным кабелем (поставляется
производителем).
Преобразователь сигналов MFC 010 выпускается только в компактном исполнении С.
Расходомеры-счетчики массовые OPTIMASS с преобразователем сигналов MFC 400
имеют аналоговые, частотно-импульсные выходы и выход состояния, а также вход для
управления. Подключения к промышленной сети осуществляется по протоколам HART,
Foundation Fieldbus, Profibus DP/PA, Modbus, Profinet.
Расходомеры-счетчики массовые OPTIMASS с преобразователем сигналов MFC 010
имеют цифровой выход Modbus RS485. Также для подключения к системам управления
расходомеры-счетчики массовые OPTIMASS с преобразователем сигналов MFC 010 имеют
возможностьработыпоинтерфейсуEthernetIPсовместноссоответствующим
преобразователем сигналов.
Структура обозначения модификаций расходомеров-счетчиков массовых OPTIMASS:
Начало серийного номера прибора
Исполнение расходомера
Преобразователь сигналов MFC
Тип первичного преобразователя
OPTIMASS Х
ХХХ
Х
G2...
По требованию заказчика предусмотрено ограничение доступа к настройкам у
расходомеров-счетчиков массовых OPTIMASS с преобразователем сигналов MFC 400,
посредством установки перемычки в положение «защита» с последующей пломбировкой.
Пломбировка расходомеров-счетчиков массовых OPTIMASS с преобразователем
сигналов MFC 400 представлена на рисунках 2.1 и 2.2.
Лист № 3
Всего листов 10

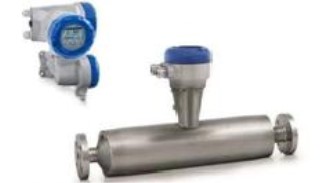

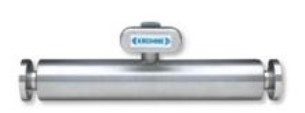

г) OPTIMASS 1010
д) OPTIMASS 1400C
е) OPTIMASS 1400F
ж) OPTIMASS 2010
з) OPTIMASS 2400C
к) OPTIMASS 3010
л) OPTIMASS 3400C
и) OPTIMASS 2400F
м) OPTIMASS 3400F
н) OPTIMASS 6400Cо) OPTIMASS 6400F
п) OPTIMASS 7010р) OPTIMASS 7400Cс) OPTIMASS 7400F
Рисунок 1.2 − Общий вид расходомеров.
Лист № 4
Всего листов 10
Программное обеспечение
Идентификационные данные программного обеспечения (ПО) расходомеров-счетчиков
массовых OPTIMASS приведены в таблице 1.
Т а б л и ц а 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)ЗначениеЗначение
для MFC 010для MFC 400
Идентификационное название ПОER 3.3.1 ER 1.0.хх; ER 2.0.хх
Номер версии (идентификационный номер) ПО не ниже 3.01 не ниже 5.0.1_
Цифровой идентификатор ПО не отображается не отображается
П р и м е ч а н и е– Символами «х» обозначен номер версии ПО, не влияющий на
метрологические характеристики
Внутреннее ПО на основе измеренных данных вычисляет массу, массовый расход,
объем, объемный расход, плотность, концентрацию, скорость потока. Выводит измеренные и
вычисленные параметры на дисплей, цифровые, и аналоговые выходы.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Основные метрологические и технические характеристики расходомеров-счетчиков
массовых OPTIMASS представлены в таблицах 2 и 3.
Наименование характеристики
Значение
Т а б л и ц а 2 – Метрологические характеристики
Исполнение расходомеров-счетчиков
массовых OPTIMASS:
– с преобразователем MFC 4001400
– с преобразователем MFC 0101010
Типоразмер, S, T, A, D или H
1)
от 15
до 50
Максимальный массовый (объемный
2)
)от 6,5
расход, т/ч (м
3
/ч) до 170
2400 3400
2010 3010
от 100от 1
до 400до 4
от 420 от 0,02
до 4600до 0,45
6400 7400
– 7010
от 8от 6
до 250 до 80
от 0,9 от 1,23
до 1500 до 560

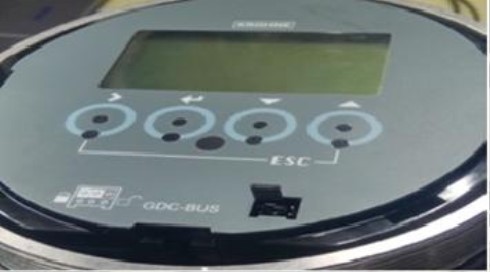

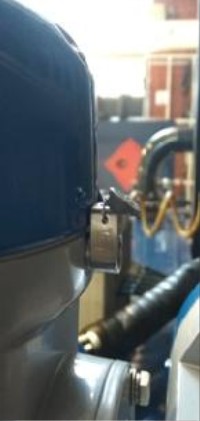

Рисунок 2.1 – Установка перемычки.Рисунок 2.2 − Пломбировка.
Лист № 5
Всего листов 10
Продолжение таблицы 2
Наименование характеристикиЗначение
Диапазон измерений плотности
3)
, кг/м
3
от 650от 650от 650от 650от 650
до 2000 до 2000 до 2000 до 2000 до 2000
Диапазон измерений температуры
4)
, °С от –40от –45 доот –40доот –200от –40
до +130 +130 +150до +400 до +150
1)
Исполнение, в зависимости от материала измерительных труб.
2)
Из расчета плотности воды при стандартных условиях.
3)
Для газов плотность не измеряется. Есть возможность ввести фиксированное значение.
4)
Максимальная измеряемая температура зависит от материала измерительных труб.
±0,5 +
1)
Т а б л и ц а 3 – Метрологические характеристики (погрешности расходомеров)
Наименование характеристикиЗначение
Исполнение расходомеров-счетчиков
массовых OPTIMASS:
– с преобразователем MFC 400
14002400340064007400
– с преобразователем MFC 010
101020103010 –7010
Пределы допускаемой абсолютной
t
погрешности измерений температуры, °С ±1 ±1 ±1
Dt
±1
Пределы допускаемой абсолютной
погрешности измерений плотности, кг/м
3
– стандартно±2, ±5
2)
±1
3)
±2±1±2
– при настройке на месте эксплуатации ±0,5 ±0,5
3)
±0,5 ±0,5 ±0,5
δ =
±
δ +δ
Пределы допускаемой основной
относительной погрешности измерений
массового расхода (массы) жидкости
4)
, %
– стандартное исполнение с MFC 400±0,15
5)
±0,1
6)
±0,1
5)
±0,1
6)
±0,1
5)
– специальное исполнение с MFC 400 –±0,1
7)
–±0,1
7)
–
– стандартное исполнение с MFC 010±0,15
5)
±0,1
6)
±0,1
5)
–±0,1
5)
Пределы допускаемой основной
относительной погрешности вычислений
массового расхода (массы) газа, %
4)
– стандартное исполнение с MFC 400 ±0,5 ±0,5 ±0,5 ±0,5 ±0,5
– стандартное исполнение с MFC 010 ±0,5 ±0,5 ±0,5 – ±0,5
Пределы допускаемой основной
относительной погрешности вычислений
объемного расхода (объема) жидкости, %
22
8)
– стандартно
VMρ
– при настройке на месте эксплуатации
±0,25±0,15±0,2±0,15±0,2
1)
гдеt – текущая измеряемая температура, °C;
Dt – диапазон измеряемых температур, °С.
2)
Для исполнения S, DN15.
3)
Указано для MFC 400. Для MFC 010 = ±2,0 (±0,5 при настройке на месте эксплуатации).
4)
При поверке расходомеров в составе СИКН, СИКНП или АСН, допускается их дальнейшая
эксплуатация с пределом допускаемой относительной погрешности измерений массового
расхода (массы) жидкости ±0,25 % в качестве рабочего и ±0,2 % в качестве контрольного.
Массовый расход (масса) газа вычисляется при нормальных условиях (+20 °С, 101,325
кПа).
5)
К основной относительной погрешности (табличное значение) прибавляется значение
дополнительной погрешности, вычисляемой по формуле: Δ
m
= (Z
S
/G)∙100 %(где Z
S
– значение
стабильности нулевой точки, т/ч (см. в РЭ); G – текущее значение массового расхода, т/ч).
Лист № 6
Всего листов 10
Sm
Продолжение таблицы 3
6)
В случае, если текущий расход менее значения Z ∙1000, то погрешность измерений равняется Δ .
7)
В случае, если текущий расход менее значения Z
S
∙2000, то погрешность измерений равняется Δ
m
.
8)
гдеδ
V
– относительная погрешность измерений объемного расхода (объема), %;
δ
М
– относительная погрешность измерений массового расхода (массы), %;
δ
ρ
– относительная погрешность измерений плотности (расчетная величина), %.
Т а б л и ц а 4 – Основные технические характеристики
Наименование характеристикиЗначение
+
30 %
(от 100 до 230)
-
15 %
24
/
2) Расходомеры-счетчики массовые
OPTIMASS 1400F, 2400F, 3400F, 6400F,
7400F в составе:
Исполнение расходомеров-счетчиков
1400,2400,3400,6400,7400,
массовых OPTIMASS
1010 2010 3010 – 7010
Максимальное рабочее давление, МПа, не
более
1018302010
Параметры электрического питания:
а) напряжение постоянного тока, В
– для расходомеров с MFC 400
24
-
55 %
– для расходомеров с MFC 010
от 7 до 16,5
б) напряжение переменного тока, В
+
10 %
в) напряжение постоянного/переменного
+
10%
+
30%
тока, В
-
15%
-
25%
Потребляемая мощность, Вт (В·А), не
более
– для MFC 40012 (22)
– для MFC 010 3,6
Диапазоны настройки выходных сигналов:
– постоянного тока, мAот 0 до 20, от 4 до 20
1)
– частотный, Гц от 1 до 10000
– импульсный, имп/с от 0,01 до 10000
– интервал между импульсами, мс от 0,05 до 2000
Масса, кг, не более
– для MFC 4005,7
– для первичных преобразователейдо 62,8до 1050,3до 22,1до 917,1до 271,7
Габаритные размеры (Д×Ш×В), мм, не
более
2)
– для MFC 400277×202×295,8
– для первичных преобразователей944×220 2762×260,5 295×180 2210×260,5 1658×260,
×479,6×770,0×348×14035×534
Маркировка взрывозащиты
1) Расходомеры-счетчики массовые
OPTIMASS 1400C, 2400C, 3400C, 6400C,
7400C: Ga/Gb Ex db ia [ia Ga] IIC T6…T1 X
Ga/Gb Ex db e ia [ia Ga] IIC T6…T1 X
Ga/Gb Ex db ia IIC T6…T1 X
Ga/Gb Ex db e ia IIC T6…T1 X
Ex tb [ia Da] IIIC T70 °С…Т270 °С Db X
Ex tb IIIC T70 °С…Т270 °С Db X
Лист № 7
Всего листов 10
Наименование характеристики
Значение
Продолжение таблицы 4
– первичных преобразователей OPTIMASS
1000F, 2000F, 3000F, 6000F, 7000F
0Ex ia IIC T6…T1 Ga X
Ex ia IIIC T70 °С…Т440 °С Da X
– преобразователя сигналов MFC400F 1Ex db [ia Ga] IIC T6 Gb X
1Ex db e [ia Ga] IIC T6 Gb X
1Ex db [ia] IIC T6 Gb X
1Ex db e [ia] IIC T6 Gb X
Ex tb [ia Da] IIIC T75 °С Db Х
Ex tb IIIC T75 °С Db Х
Степень защиты, обеспечиваемая
оболочкой (код IP):
– для первичных преобразователей
(раздельная версия) и для компактных
расходомеров с MFC 400IP67 (IP66/IP67 для OPTIMASS 2400)
– для расходомеров с MFC 010 IP67
– для MFC 400IP66/67
Условия эксплуатации:
температура окружающей среды
3)
, °С
– компактное исполнениеот –40 до +60
4)
– раздельное исполнение от –40 до +65
атмосферное давление, кПа от 84,0 до 106,7
относительная влажность %, не более 99
1)
Используется с наложенным сигналом HART.
2)
Для MFC 010 масса и габаритные размеры учитываются вместе с размерами и массой
первичного преобразователя.
3)
При температуре ниже минус 20 °С показания ЖКИ могут быть нечитаемыми, частота его
обновления снижается, работоспособность расходомера сохраняется.
4)
Для некоторых вариантов конфигурации: до +65 °С.
Знак утверждения типа
Наносится на корпус преобразователя сигналов при помощи наклейки и титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
Т а б л и ц а 5 – Комплектность средства измерений
Наименование
Обозначение
Расходомеры-счетчики массовые OPTIMASS
Количество
1 шт.
Паспорт
1400.01001.012 ПС
2400.01001.012 ПС
3400.01001.012 ПС
6400.01001.012 ПС
7400.01001.012 ПС
1010.01001.012 ПС
2010.01001.012 ПС
3010.01001.012 ПС
7010.01001.012 ПС
1 экз.
Лист № 8
Всего листов 10
Продолжение таблицы 5
Руководство по эксплуатации
1 экз.
Методика поверки
МА MFC400 ER1.0
МА MFC400 ER2.0
MFC 010
МА OPTIMASS 1000
МА OPTIMASS 1400
MA OPTIMASS 2000
MA OPTIMASS 2400
МА OPTIMASS 3000
МА OPTIMASS 3400
МА OPTIMASS 6000
МА OPTIMASS 7000
МА OPTIMASS 7400
РТ-МП-7065-449-2020
1 экз.
1)
1)
Допускается поставка в количестве 1 экземпляра на партию.
Поверка
осуществляется по документам:
РТ-МП-7065-449-2020 «ГСИ. Расходомеры-счетчики массовые OPTIMASS. Методика
поверки», утвержден ФБУ «Ростест-Москва» 10.02.2020 г.
МИ 3288-2010 «ГСИ. Счетчики-расходомеры массовые. Методика поверки комплектом
компакт-прувера, преобразователя объемного расхода и поточного преобразователя плотности»
(с Изменением № 1).
МИ 2816-2012 «ГСИ. Преобразователи плотности поточные. Методика поверки на месте
эксплуатации» – для расходомеров-счетчиков массовых OPTIMASS с пределами допускаемой
абсолютной погрешности измерений плотности ±0,5 кг/м
3
,настраиваемых по месту
эксплуатации.
Основные средства поверки по РТ-МП-7065-449-2020:
− установка трубопоршневая 1 и 2 разряда (ТПУ) или эталонная передвижная установка (ЭПУ)
в соответствии с ГПС (часть 2), утвержденной приказом № 256 от 07.02.2018, предназначенные
для поверки систем измерений количества и показателей качества нефти (далее – СИКН);
погрешность; ПГ = ±(0,05 – 0,15) %;
− рабочий эталон единицы объемного расхода (объема) и/или массового расхода (массы)
жидкости в потоке 1 и 2 разряда в соответствии с ГПС (часть 1 и/или 2), утвержденной
приказом № 256 от 07.02.2018; ПГ
объема
= ±(0,045 – 0,06) %, ПГ
массы
= ±(0,04 – 0,055) %.
− рабочий эталон единицы объема 1-го разряда в соответствии с ГПС (часть 3), утвержденной
приказом № 256 от 07.02.2018, ПГ= ±0,02 %;
− рабочий эталон единицы плотности в соответствии с ГПС, утвержденной приказом
Росстандарта № 2603 от 01.11.2019. Диапазон измерений от 650 до 2000 кг/м
3
;
− плотномерпортативныйПЛОТ-3Б(регистрационныйномервФедеральном
информационном фонде 20270-12);
− термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер в Федеральном
информационном фонде 32156-06), ПГ = ±0,1 °С;
− секундомер электронный «Интеграл С-01» (регистрационный номер в Федеральном
информационном фонде 44154-16), ПГ = ±0,1 с;
− преобразователь давления эталонный ПДЭ-010И (регистрационный номер в Федеральном
информационном фонде 33587-12), ПГ = ±1,0 %;
−установка поверочная средств измерений объема и массы УПМ (регистрационный номер
в Федеральном информационном фонде 45711-10) погрешность измерений объема ±0,05 %,
погрешность измерений массы ±0,04 %;
−частотомер электронно-счетный Ч3-88. Регистрационный номер в Федеральном
информационном фонде 41190-09, δ
f
= ±|δ
0
|+1/f
x
∙t
сч
.
Лист № 9
Всего листов 10
Основные средства поверки по МИ 3288-2010 (для поверки на месте эксплуатации в
рабочих условиях):
− установка трубопоршневая 1-го разряда (ТПУ) или эталонная передвижная установка (ЭПУ)
в соответствии с ГПС (часть 2), утвержденной приказом № 256 от 07.02.2018, предназначенная
для поверки систем измерений количества и показателей качества нефти (далее – СИКН);
погрешность ±0,05 %;
– рабочий эталон единицы плотности 1-го разряда по ГОСТ 8.024-2002, диапазон измерений от
650 до 2000 (или 2000) кг/м
3
.
Основные средства поверки по МИ 2816-2012 (для поверки на месте эксплуатации в
рабочих условиях):
– установка пикнометрическая переносная, допущенная к применению в качестве рабочего
эталона 1-го разряда по ГОСТ 8.024-2002 с пределами допускаемой абсолютной погрешности
измерений плотности не более ±0,1 кг/м
3
в диапазоне температур от 0 °С до плюс 50 °С; не
более ±0,15 кг/м
3
в диапазоне температур от плюс 50 °С до плюс 100 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к расходомерам-
счетчикам массовым OPTIMASS
Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости
(части 1 и 2)
Приказ Росстандарта № 2825 от 29.12.2018 г. Об утверждении Государственной
поверочной схемы для средств измерений объемного и массового расходов газа
Приказ Росстандарта № 2603 от 01.11.2019 г. Об утверждении Государственной
поверочной схемы для средств измерений плотности
Техническая документация фирмы «KROHNE Ltd», Великобритания
Изготовитель
«KROHNE Ltd.», Великобритания
Адрес: 34-38 Rutherford Drive, Park Farm South Industrial Estate Wellingborough,
Northants NN8 6AE, United Kingdom
Телефон: +44 1933 408500
Факс: +44 1933 408501
Email:
Web:
Заявитель
ООО «КРОНЕ Инжиниринг»
ИНН 7716526213
Адрес: 443004, Самарская обл., Волжский р-н, поселок Верхняя Подстепновка, д. 2
Телефон: +7 (846) 230-04-70, +7 (846) 230-03-13
Web-сайт:
Е-mail:
Лист № 10
Всего листов 10
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве»
Адрес: 117418, г. Москва, Нахимовский пр., 31
Телефон: +7 (495) 544-00-00
Web-сайт:
Е-mail:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
