Номер госреестра:
78552-20
Наименование СИ:
Системы
Обозначение типа:
СНЭСТ-А
Производитель:
ООО "VXI-Системы", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.06.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77596
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы СНЭСТ-А
Назначение средства измерений
Системы СНЭСТ-А (далее по тексту – системы) предназначены для воспроизведений
напряжения постоянного тока, силы постоянного тока и сопротивления постоянному току.
Описание средства измерений
Конструктивно системы представляют собой три электронные стойки: СЭ146, СЭ152 и
СЭ166. В стойку СЭ146 установлены блоки БИТ1001, блок АС ИБС32, блок питания 3СВ,
коммутатор, блок вентиляции, а так же источник бесперебойного питания. В стойку СЭ152
установлены блоки БИТ1001, блок АС ИБС32, блок питания 3СВ, коммутатор, блок
вентиляции и источник бесперебойного питания. В стойку СЭ166 установлен блок электронный
БЭ286, блок АС ИАБ32, блок питания 3СВ, блок вентиляции, а так же источник
бесперебойного питания. Блок электронный БЭ286 образован базовым блоком (крейтом)
стандарта AXIe с установленными в нём функциональными модулями (мезонинами):
мультиметром цифровым МЦММ1, источниками напряжения постоянного тока МОН8П и
электронными магазинами сопротивления постоянному току МЭМС5. Составные части
системы, установленные в СЭ146 и СЭ152 по своему назначению образуют функциональный
узел «Имитатор солнечных батарей» (далее – ИБС). Электронные блоки установленные в
СЭ166 образуют функциональный узел «Имитатор аккумуляторных батарей» (далее – ИАБ), с
входящим в его состав функциональным узлом «Имитатор датчиков» (далее – ИД). Коммутация
между функциональными узлами стоек электронных СЭ166, СЭ146 и СЭ152 осуществляется
при помощи интерфейса Ethernet.
Принцип действия систем СНЭСТ-А основан на воспроизведении выходных сигналов
силы и напряжения постоянного тока для имитации характеристик кремниевых и арсенид-
галлиевыхсолнечныхбатарейпутёмформированиявольтампернойхарактеристики
(зависимости тока от напряжения, протекающего в имитируемом элементе) в зависимости от
создаваемых условий; имитации аккумуляторных батарей (далее – АБ) путём воспроизведения
зарядных-разрядных характеристик имитируемой АБ, а также имитации сигналов от
тензометрических датчиков и термопреобразователей сопротивления путём воспроизведения
соответствующей физической величины (напряжения постоянного тока или сопротивления
постоянному току).
Системы выполнены по магистрально-модульному принципу на основе стандарта AXIe
и построены на базе универсальных измерительных каналов, работающих под управлением
ПЭВМ.
Общий вид систем представлен на рисунке 1. Для защиты от несанкционированного
доступа пломбируются следующие функциональные модули системы: мультиметр цифровой
МЦММ1,источникнапряженияпостоянноготокаМОН8П,электронныймагазин
сопротивления постоянному току МЭМС5.Схема пломбировки от несанкционированного
доступа функциональных модулей систем приведена на рисунке 2.
Лист № 2
Всего листов 6
Программное обеспечение
Системы работают под управлением программного обеспечения (далее - ПО), которое
выполняет следующие функции:
- управление модулями систем;
- считывание из модулей измерительной информации;
- расшифровку полученной информации и приведение её к виду, удобному для
дальнейшего использования;
- визуализацию результатов измерений в цифровом и графическом представлении;
- хранение измерительной информации.
Метрологически значимая часть ПО выделена в файлы библиотек математических
функций: PovCalc.dll; SasTest.dll; BssTest.dll.
Уровень защиты ПО от непреднамеренных измерений «высокий» в соответствии с
Р 50.2.077–2014.

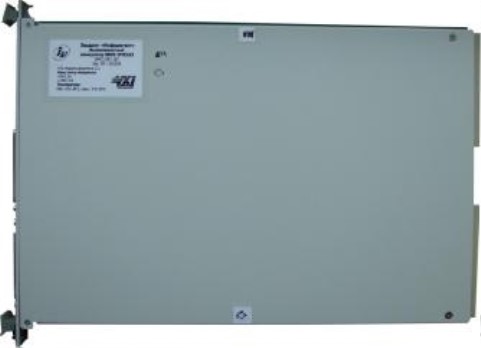

Рисунок 2 – Схема пломбировки от несанкционированного доступа функциональных модулей
систем
Места пломбировки
Рисунок 1 – Общий вид систем СНЭСТ-А
Стойка СЭ166
Стойка СЭ146
Стойка СЭ152
Лист № 3
Всего листов 6
CRC32
CRC32
CRC32
Таблица 1 – Идентификационные данные программного обеспечения
PovCalc.dll
не ниже 1.0
95729404
Значение
SasTest.dll
не ниже 1.0
55А56FС5
BssTest.dll
не ниже 1.0
A7DC0A8F
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии ПО (идентификационный код)
Цифровой идентификатор ПО
Алгоритм вычисления цифрового
идентификатора ПО
Метрологические и технические характеристики
0,5
±(0,002·U
вос
+ 0,002·U
мах
)
1)
±(0,002·I
вос
+ 0,002·I
мах
)
2)
0,1
±(0,002·U
вос
+ 0,002·U
мах
)
±0,5
±4
от 20 до 250
±1
Таблица 2 – Метрологические характеристики
Наименование характеристикиЗначение
Для функционального узла «Имитатор солнечных батарей»
Диапазон воспроизведений напряжения постоянного тока, Вот 10 до 100
Дискретностьвоспроизведенийнапряженияпостоянного
тока, В
от 0,25 до 10
0,25
Пределы допускаемой абсолютной погрешности воспроизведений
напряжения постоянного тока, В
Диапазон воспроизведений силы постоянного тока, А
Дискретность воспроизведений силы постоянного тока, А
Пределы допускаемой абсолютной погрешности воспроизведений
силы постоянного тока, А
Количество каналов
8
Для функционального узла «Имитатор аккумуляторных батарей»
Диапазон воспроизведений напряжения постоянного тока, Вот 15 до 60
Дискретностьвоспроизведенийнапряженияпостоянного
тока, В
Пределы допускаемой абсолютной погрешности воспроизведений
напряжения постоянного тока, В
Количество каналов
1
от 0 до 200
15
от 0 до 5
Для функционального узла «Имитатор датчиков»
Диапазон воспроизведений напряжения постоянного тока, мВ
Пределы допускаемой абсолютной погрешности воспроизведений
напряжения постоянного тока, мВ
Количество каналов
Диапазон воспроизведений напряжения постоянного тока, В
Пределы допускаемой абсолютной погрешности воспроизведений
напряжения постоянного тока, мВ
Количество каналов
30
Диапазонвоспроизведенийэлектрическогосопротивления
постоянному току, Ом
Пределы допускаемой абсолютной погрешности воспроизведения
электрического сопротивления постоянному току, Ом
Количество каналов
15
Примечания:
1)
U
вос
– значение воспроизводимого напряжения постоянного тока, В; U
мах
– максимальное
значение диапазона воспроизведения напряжения постоянного тока, В;
2)
I
вос
- значение воспроизводимой силы постоянного тока, А; I
мах
– максимальное значение
диапазона воспроизведения силы постоянного тока, А.
Лист № 4
Всего листов 6
80
от 10 до 50
20
1500
от +15 до +25
80
от +5 до +40
85
Таблица 3 – Основные технические характеристики функциональных узлов системы
Значение
0,25
от 0,5 до 2,5
0,2
0,1
от 5 до 20
от 5 до 60
380±38
50±1
0,1
Наименование характеристики
Для функционального узла «Имитатор солнечных батарей»
Суммарнаясилапостоянноготокакороткогозамыканиядлявсех
функциональных блоков (блок электронный БЭ286, блок АС ИАБ32, блок
питания 3СВ, блок вентиляции, источник бесперебойногопитания), А, не
менее
Дискретность регулировки силы постоянного тока короткого замыкания, А
Диапазон имитируемой внутренней емкости выходных каналов, мкф
Диапазонимитируемойвнутреннейиндуктивностьвыходных
каналов, мкГн
Пульсация выходного напряжения постоянного тока, В, не более
Пульсация силы постоянного тока, А, не более
Для функционального узла «Имитатор аккумуляторных батарей»
Диапазон ограничения силы постоянного тока заряда, А
Диапазон ограничения силы постоянного тока разряда, А
Для всех функциональных узлов системы СНЭСТ-А
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Электрическое сопротивление цепи защитного заземления, Ом, не более
Электрическое сопротивление изоляции цепи сетевого питания относительно
корпуса стоек СЭ146, СЭ152 и СЭ166, МОм, не менее
Электрическая прочность изоляции между цепями сетевого питания и
корпусом стоек СЭ146, СЭ152 и СЭ166 испытательным напряжением
переменного тока 50 Гц в течение 1 минуты, В, не менее
Максимальная потребляемая мощность, кВ·А, не более
20
ГабаритныеразмерыстоекСЭ146,СЭ152иСЭ166,мм,
не более:
- длина
1074
- ширина
807
- высота 1344
1250
Масса без учета ЗИП-О и ПЭВМ, кг, не более
Нормальные условия измерений:
- температура окружающего воздуха, °С
- относительная влажность воздуха, при температуре +25 °С, %, не более
- атмосферное давление, кПа
от 84,0 до 106,7
Рабочие условия измерений:
- температура окружающего воздуха, °С
- относительная влажность воздуха, при температуре +25 °С, %,
не более
- атмосферное давление, кПа
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч, не менее
от 84,0 до 106,7
10
20000
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Лист № 5
Всего листов 6
Комплектность средства измерений
-
1 шт.
**
ФТКС.87052-01
1 шт.
Обозначение
-
ФТКС.305656.262
Количество
-
1 шт.
Таблица 4 - Комплектность
Наименование
Система СНЭСТ-А
Система СНЭСТ-А комплект ЗИП одиночный
Система СНЭСТ-А комплект эксплуатационных
документов
СистемаСНЭСТ-Акомплектпрограммного
обеспечения
** - Согласно ведомости ФТКС.411710.012ВЭ.
Поверка
осуществляется по разделу 13 «Методика поверки» документа ФТКС.411710.012РЭ «Система
СНЭСТ-А. Руководство по эксплуатации», утвержденному ООО «ИЦРМ» 25 марта 2020 г.
Основные средства поверки:
- мультиметрцифровой34411A(регистрационныйномервФедеральном
информационном фонде 47717-11);
- мультиметр 3458A (регистрационный номер в Федеральном информационном фонде
25900-03);
- микроомметр МИКО-21 (регистрационный номер в Федеральном информационном
фонде 63180-16);
- установкадляпроверкипараметровэлектрическойбезопасностиGPT-79804
(регистрационный номер в Федеральном информационном фонде 50682-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в формуляр в виде наклейки
или оттиска клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам
СНЭСТ-А
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ Р 52070-2003 Интерфейс магистральный последовательный системы электронных
модулей. Общие требования
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии от 15
февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств
измерений электрического сопротивления»
Приказ Федерального агентства по техническому регулированию и метрологии от 01
октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств
измерений силы постоянного электрического тока в диапазоне от 1·10
-16
до 100А»
ФТКС.411710.012ТУ Система СНЭСТ-А. Технические условия
Лист № 6
Всего листов 6
Изготовитель
Обществосограниченнойответственностью«VXI-Системы»
(ООО «VXI-Системы»)
ИНН 7735126740
Адрес: 124460, г. Москва, г. Зеленоград, проезд 4801 дом 7, строение 5
Юридический адрес: 124482, г. Москва, Зеленоград, Савёлкинский проезд, д. 4., этаж 6,
пом. XIV ком. 1
Телефон/факс: (495) 983-10-73
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии» (ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 69920-17 | Системы измерительные | СИ-2/ВГТД-УБЭ-1700 | ООО "ИнСис Лтд", г.Москва | 1 год | Перейти |
| 44777-10 | Системы комплексной диагностики технологического оборудования | АСДО | ООО "Газтехноприбор", г.Москва | 1 год | Перейти |
| 69278-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Кратер | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 18869-05 | Системы газоаналитические | СГАЭС | ОАО "РНИИ "Электронстандарт", г.С.-Петербург | 1 год | Перейти |
| 22204-07 | Системы учета молочной продукции | ЭКСА-СУМП-01 | ЗАО "Экспресс-Автоматизация", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
