Номер госреестра:
78541-20
Наименование СИ:
Кислородомеры
Обозначение типа:
SOLER
Производитель:
ТОО "Проманалит", Казахстан, г.Павлодар
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.06.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77584
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Кислородомеры «SOLER»
Назначение средства измерений
Кислородомеры «SOLER» (далее - кислородомеры) предназначены для непрерывного
дистанционного измерения объемной доли кислорода в газовых смесях и передачи данных на
регистрирующие приборы в виде токового сигнала и на персональный компьютер (ПК) по ка-
налу RS–485.
Описание средства измерений
Принцип действия кислородомеров основан на изменении ЭДС чувствительного элемен-
та (твердоэлектролитного датчика), возникающей вследствие различных парциальных давлений
кислорода в сравнительной и анализируемых газовых смесях.
ЗависимостьЭДСдатчикаотразностипарциальныхдавленийописываетсяуравнениемНернс
та
ç
÷
æö
P
P
4F
E
=
RT
ln
ç
0
2
атм
÷
,
è
0
2
изм
ø
гдеE – ЭДС датчика, В;
R – универсальная газовая постоянная, Дж/(моль∙К);
T – абсолютная температура, К;
F – постоянная Фарадея, Кл∙моль
-1
;
атм
0
0
Pи
P
– парциальные давления кислорода в атмосфере и анализируемой среде
2
2
изм
соответственно, Па.
Кислородомеры представляют собой автоматические стационарные приборы непрерыв-
ного действия.
Конструктивно кислородомеры состоят из измерительной камеры со встроенным датчи-
ком кислорода, соединенной с пробоотборным зондом, и измерительного блока, в котором раз-
мещается измерительный модуль.
По устойчивости к воздействию климатических факторов кислородомеры соответствуют
исполнению УХЛ категории 4.2 по ГОСТ 15150-69.
Общий вид кислородомеров приведен на рисунке 1.Пломбировка корпуса кислородоме-
ров от несанкционированного доступа не предусмотрена.
Лист № 2
Всего листов 6

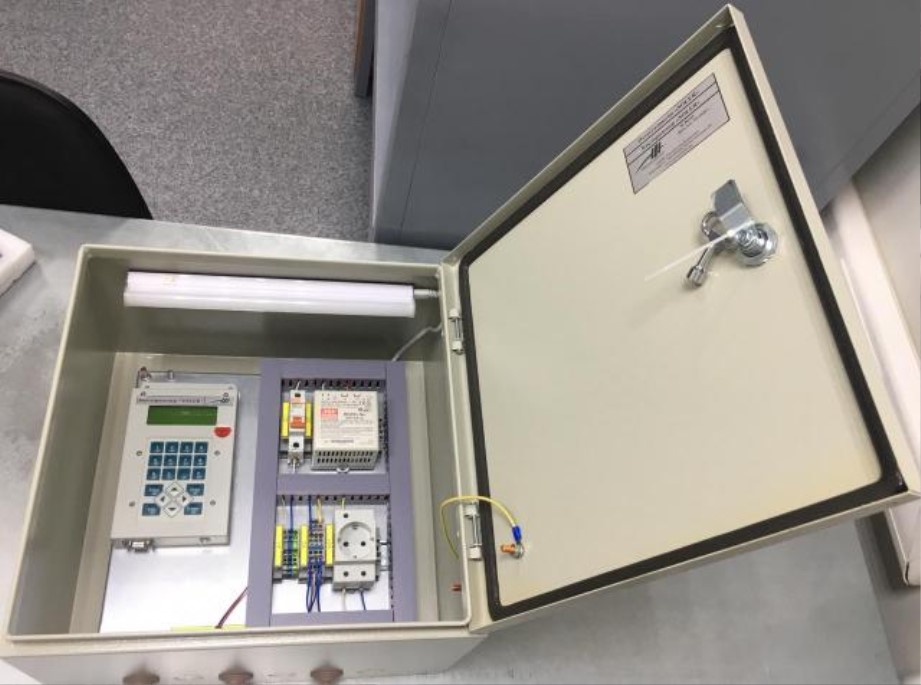

а) Измерительный модуль кислородомера в монтажном шкафу

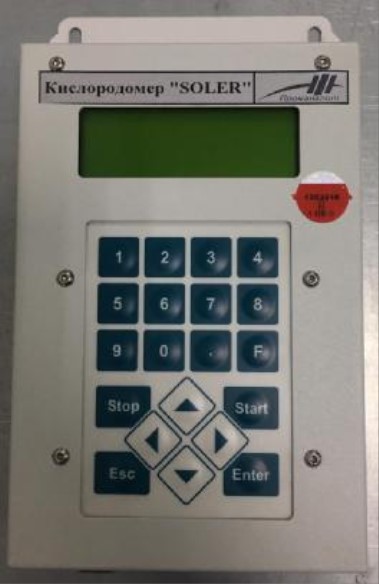

б) Лицевая панель измерительного модуля
Место нанесения
знака поверки (на
свободное место
лицевой панели)
Лист № 3
Всего листов 6
в) Общий вид измерительного зонда
Рисунок 1 - Общий вид кислородомеров «SOLER»
Программное обеспечение
Кислородомеры«SOLER»функционируют под управлением встроенного программного
обеспечения (далее ПО), разработанного изготовителем для решения задач измерения объемной
доли кислорода в газовых смесях и передачи данных на регистрирующие приборы в виде токо-
вого сигнала и на персональный компьютер (ПК) по каналу RS–485.
Встроенное ПО кислородомеров выполняет следующие функции:
- прием и обработку сигналов от первичного измерительного преобразователя;
- формирование выходных сигналов;
- диагностика состояния аппаратной части.
Встроенное ПО кислородомеров реализует следующие расчетные алгоритмы:
- вычисление значений объемной доли кислорода на основании данных от первичного
преобразователя;
- вычисление значений выходных сигналов;
- диагностика состояния аппаратной части.
ПО кислородомеров идентифицируется при включении посредством вывода на дисплей
номера версии и идентификации ПО.
Влияние программного обеспечения сигнализаторов учтено при нормировании метроло-
гических характеристик.
Уровень защиты – «высокий» по Р 50.2.077—2014 (конструкция СИ исключает возмож-
ность несанкционированного влияния на ПО СИ и измерительную информацию).
Идентификационные данные встроенного ПО приведены в таблице 1.
Значение
Таблица 1- Идентификационные данные встроенного программного обеспечения
Идентификационныеданные
(признаки)
Идентификационное наименование ПОКислородомер «SOLER
Номер версии (идентификационный номер) ПО ver. 1.0
Цифровой идентификатор ПО 76EF91D8
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значение кон-
трольной суммы, приведенное в таблице, относится только к файлу прошивки обозначенной в
таблице версии.
Лист № 4
Всего листов 6
Метрологические и технические характеристики
±0,2
0,5
от +15 до +25
Значение
от 0 до 21
±5
±0,5
10
40
Таблица 2– Метрологические характеристики кислородомеров
Наименование характеристики
Диапазон измерений объемной доли кислорода, %
Пределы допускаемой основной погрешности:
- абсолютной, в диапазоне измерений объемной доли кислоро-
да от 0 до 5 %, объемная доля, %
- относительной, в диапазоне измерений объемной доли кисло-
рода от 5 до 21 %, %
Пределы допускаемой вариации выходного сигнала кислоро-
домера, в долях от пределов допускаемой основной погрешно-
сти
Пределы допускаемой дополнительной погрешности за счет
изменения температуры окружающей среды от условий опре-
деления основной погрешности на каждые 10 °С, не более
Предел допускаемого времени установления показаний Т
0,9
, с,
не более
Время прогрева, мин, не более
Нормальные условия измерений:
- диапазон температуры окружающей среды,
o
C:
- диапазонотносительнойвлажностиокружающей
среды при температуре +25
o
C, %
- диапазон атмосферного давления, кПа
от 30 до 80
от 84,0 до 106,7
от 187 до 242
390×300×210
36×40
6,0
Значение
от 4 до 20
60
2000
5,5
25
0,1
от +5 до +45
не более 80
от 84,0 до 106,7
Таблица 3– Основные технические характеристики кислородомеров
Наименование характеристики
Выходной сигнал при сопротивлении нагрузки (0-2,5) кОм, мА
Напряжение питания от сети переменного тока частотой
(50±1) Гц, В
Потребляемая электрическая мощность, В·А, не более
Габаритные размеры блока измерительного (Д×Ш×В), мм, не
более
Размеры измерительной камеры со встроенным датчиком ки-
слорода (диаметр×trial), мм, не более
Длина погружаемой части пробоотборного зонда, мм, не более
Масса блока измерительного, кг, не более
Масса измерительной камеры со встроенным датчиком кисло-
рода, кг, не более
Допустимая производственная вибрация:
- с частотой, Гц, не более
- амплитудой, мм, не более
Условия эксплуатации:
- диапазон температуры окружающей среды, °С
- относительная влажность, %
- диапазон атмосферного давления, кПа
Условия транспортирования и хранения:
- диапазон температуры окружающей среды, °С
- относительная влажность (без конденсации влаги), %
от -20 до +50
до 80
Лист № 5
Всего листов 6
Значение
Наименование характеристики
Параметры анализируемого газового потока:
- диапазон температуры, °С
- запыленность, г/м
3
, не более
- относительная влажность, %
- скорость потока анализируемой среды в газоходе, м/с
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
от 0 до 800
30
от 0 до 100
от 2 до 15
4000
5
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплект поставки сигнализатора
ОбозначениеНаименование
ПА.00101.011.01Датчик кислорода
ПА.00101.011.02Пробоотборный зонд
ПА.00101.011.03Блок измерительный
ПА.00101.011.04Кабель соединительный: датчик-блок измерительный
ПА.00101.011.РЭКислородомер«SOLER». Руководство по эксплуатации
ПА.00101.011.ПСКислородомер«SOLER». Паспорт
ПА.00101.011МПКислородомер«SOLER». Методика поверки
Количество, шт.
1
1
1
1
1
1
1
Поверка
осуществляется по документу KZ 05.01.00109-2019«Кислородомеры «SOLER», производства
ТОО «Проманалит», Казахстан. Методика поверки», утвержденному РГП «КазИнМетр»
16.06.2019 г.
Основные средства поверки: стандартные образцы состава газовых смесей 1-го разряда
кислорода в азоте (ГСО 10748-2016, 10597-2016).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых кислродомеров с требуемой точностью.
Знак поверки наносится лицевую панель измерительного модуля так, как показано на
рисунке 1.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к кислородомерам «SOLER»
Приказ Федерального агентства по техническому регулированию и метрологии от 14 де-
кабря 2018 № 2664 «Об утверждении Государственной поверочной схемы для средств измере-
ний содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ПА.00101.011 ТУ Кислородомеры «SOLER». Технические условия
Лист № 6
Всего листов 6
Изготовитель
Товарищество с ограниченной ответственностью «Проманалит» (ТОО «Проманалит»)
Адрес: Республика Казахстан, г. Павлодар, ул. Малайсары батыра, строение 88
Web-сайт: promanalyt.kz
E-mail:
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Все-
российский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон (812) 251-76-01, факс: (812) 713-01-14
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
