ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные MINI

Назначение средства измерений

Преобразователи измерительные MINI (далее – преобразователи) предназначены для

преобразованийвходныханалоговыхсигналовнапряженияпостоянноготока,силы

постоянного тока, частоты переменного тока в электрические выходные сигналы напряжения и

силы постоянного тока и измерений сигналов напряжения постоянного тока и силы

постоянного тока, сигналов от термопар.

Описание средства измерений

Принцип действия преобразователей основан на преобразовании аналоговых сигналов

отпервичныхпреобразователей(датчиков),ихизмерении,обработкеивыдаче

унифицированных электрических выходных сигналов напряжения и силы постоянного тока по

ГОСТ 26.011-80.

В качестве первичных преобразователей могут применяться различные источники

напряжения постоянного тока и переменного тока, датчики с выходным унифицированным

сигналом 0(4)-20 мА, преобразователи термоэлектрические (термопары).

По числу и виду преобразуемых входных сигналов преобразователи являются одно- или

двухканальными.

Преобразователи изготавливаются в следующих модификациях: MINI MCR-2-U-UI,

MINIMCR-2-U-UI-PT,MINIMCR-2-U-UI-C,MINIMCR-2-U-UI-PT-C,

MINI MCR-2-UNI-UI-2UI, MINI MCR-2-UNI-UI-2UI-PT, MINI MCR-2-UNI-UI-2UI-C,

MINI MCR-2-UNI-UI-2UI-PT-CMINI MCR-2-UI-REL, MINI MCR-2-UI-REL-PT,

MINI MCR-2-UI-REL-C,MINI MCR-2-UI-REL-PT-C, MINI MCR-2-T-REL,

MINI MCR-2-T-REL-PT, MINI MCR-2-T-2RO, MINI MCR-2-T-2RO-PT, MINI MCR-2-RPSS-I-2I,

MINI MCR-2-RPSS-I-2I-PT, MINI MCR-2-RPS-I-I-OLP, MINI MCR-2-RPS-I-I-OLP-PT,

MINI MCR-2-RPS-2I-2I-OLP, MINI MCR-2-RPS-2I-2I-OLP-PT, MINIMCR-2-I-I-ILP,

MINI MCR-2-I-I-ILP-PT, MINI MCR-2-F-UI, MINI MCR-2-F-UI-PT, MINI MCR-2-F-UI-PT-C,

MINI MCR-2-F-UI-C, отличающихся функциональным назначением, видом преобразуемого

сигнала.

Модификации с индексом (-РТ) имеют пружинные Push-in зажимы. Модификации с

индексом (-С) предварительно сконфигурированы на заводе в соответствии с заказом.

Основныеузлыпреобразователей:платаввода-вывода,аналого-цифровой

преобразователь (АЦП),микропроцессор, цифро-аналоговыйпреобразователь(ЦАП),

перепрограммируемое запоминающее устройство (ППЗУ).

Конструктивно преобразователи выполнены в виде печатной платы, размещенной в

малогабаритном неразборном корпусе из термопластика. На корпусе размещены винтовые или

пружинные разъемы для присоединения проводящих проводников и цепей питания.

Преобразователи имеют светодиодные индикаторы, сигнализирующие о наличии

питания («PWR»), состоянии преобразователя («Err»).

На корпус преобразователей наносят:

- наименование фирмы-изготовителя;

- наименование модификации;

- серийный номер;

- рабочие условия преобразований (измерений);

- диапазоны преобразований входного сигнала;

- диапазоны выходного сигнала;

- потребляемую мощность;

- напряжение питания постоянного тока.

Лист № 2

Всего листов 13

Настройка (конфигурирование) преобразователей осуществляется пользователем с

помощью микропереключателей DIP, расположенных на корпусе преобразователя или с

помощью внешнего персонального компьютера (ПК), используя беспроводную технологию

NFC или с помощью кабеля через S-Port.

ПреобразователипредназначеныдляустановкинаDIN-рейку.Рекомендуемое

положение корпуса преобразователей в пространстве – вертикальное.

Общий вид преобразователей, места нанесения знака поверки и пломбирования

представлены на рисунках 1-11.

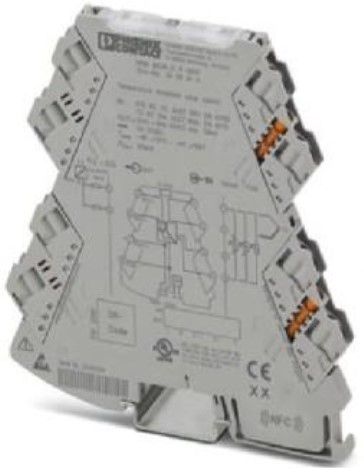

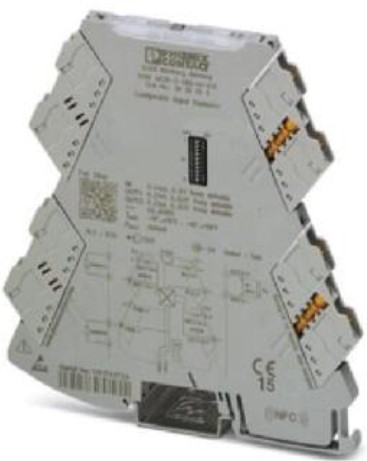

Рисунок 1 - Общий вид преобразователей

модификаций MINI MCR-2-U-UI,

MINI MCR-2-U-UI-PT, MINI MCR-2-U-UI-C,

MINI MCR-2-U-UI-PT-C с указанием мест

нанесения знака поверки и пломбирования

Места нанесения

знака поверки

Места

пломбирования

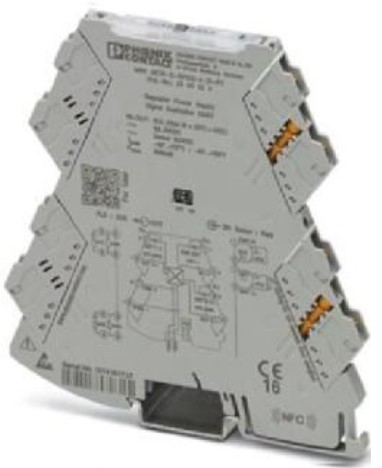

Рисунок 2 - Общий вид преобразователей

модификаций MINI MCR-2-UNI-UI-2UI,

MINI MCR-2-UNI-UI-2UI-PT,

MINI MCR-2-UNI-UI-2UI-C,

MINI MCR-2-UNI-UI-2UI-PT-C с указанием мест

нанесения знака поверки и пломбирования

Места нанесения

знака поверки

Места

пломбирования

Лист № 3

Всего листов 13

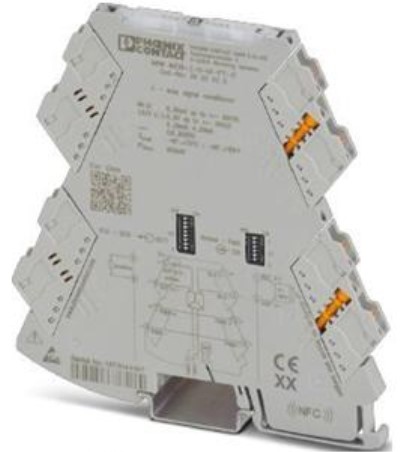

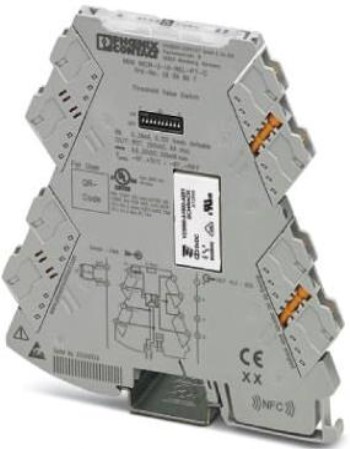

Рисунок 3 - Общий вид преобразователей

модификаций MINI MCR-2-UI-REL,

MINI MCR-2-UI-REL-PT,

MINI MCR-2-UI-REL-C,

MINI MCR-2-UI-REL-PT-C с указанием мест

нанесения знака поверки и пломбирования

Места нанесения

знака поверки

Места

пломбирования

Рисунок 5 - Общий вид преобразователей

модификации MINI MCR-2-T-2RO с указанием

мест нанесения знака поверки и пломбирования

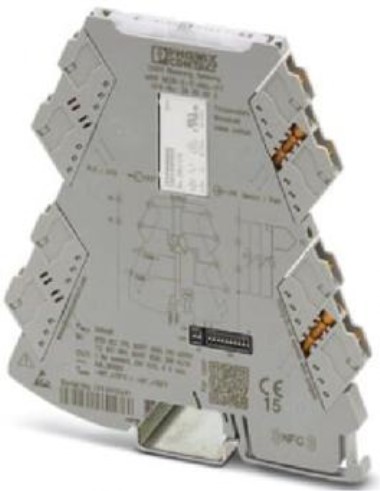

Рисунок 6 - Общий вид преобразователей

модификации MINI MCR-2-T-2RO-PT с указанием

мест нанесения знака поверки и пломбирования

Места нанесения

знака поверки

Места

пломбирования

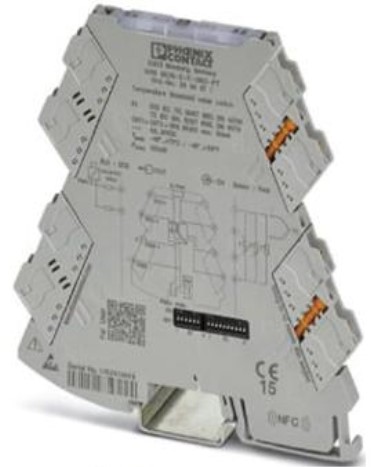

Рисунок 4 - Общий вид преобразователей

модификаций MINI MCR-2-T-REL,

MINI MCR-2-T-REL-PT с указанием мест

нанесения знака поверки и пломбирования

Места нанесения

знака поверки

Места

пломбирования

Лист № 4

Всего листов 13

Рисунок 7 - Общий вид преобразователей

модификаций MINI MCR-2-RPSS-I-2I, MINI

MCR-2-RPSS-I-2I-PT с указанием мест

нанесения знака поверки и пломбирования

Рисунок 9 - Общий вид преобразователей

модификаций MINI MCR-2-RPS-2I-2I-OLP,

MINI MCR-2-RPS-2I-2I-OLP-PT с указанием

мест нанесения знака поверки и пломбирования

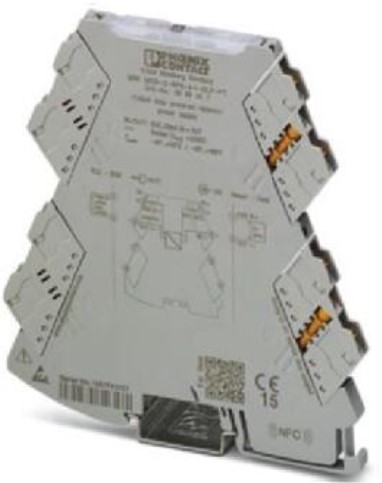

Рисунок 10 - Общий вид преобразователей

модификаций MINI MCR-2-I-I-ILP, MINI

MCR-2-I-I-ILP-PT с указанием мест нанесения

знака поверки и пломбирования

Места нанесения

знака поверки

Места

пломбирования

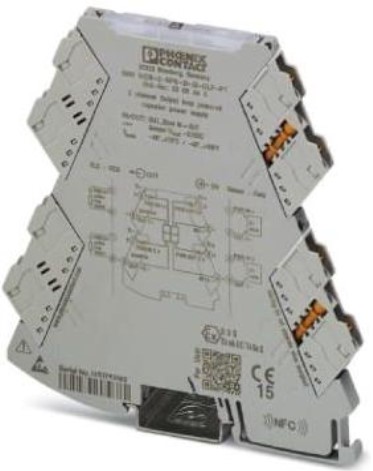

Рисунок 8 - Общий вид преобразователей

модификаций MINI MCR-2-RPS-I-I-OLP, MINI

MCR-2-RPS-I-I-OLP-PT с указанием мест

нанесения знака поверки и пломбирования

Места нанесения

знака поверки

Места

пломбирования

Место нанесения

знака поверки

Место

пломбирования

Лист № 5

Всего листов 13

Программное обеспечение

Преобразователи имеют встроенное и внешнее программное обеспечение (далее - ПО).

Встроенное ПО предназначено для функционирования преобразователей и является

метрологически значимым. Конструкция СИ исключает возможность несанкционированного

влияния на ПО СИ и измерительную информацию

ВнешнееПОпредназначенодляконфигурациипреобразователейиявляется

метрологически не значимым.

Идентификационные данные внешнего ПО приведены в таблице 1.

-1.4.18

Таблица 1 - Идентификационные данные встроенного и внешнего ПО

Идентификационные данные (признаки)Значение

Встроенное ПОВнешнее ПО

Идентификационное наименование ПОмикропрограмма ANALOG-CONF

Номерверсии(идентификационный

номер) ПО, не ниже

Цифровой идентификатор ПО

Уровень защиты встроенного ПО от преднамеренного и непреднамеренного доступа

соответствует уровню «высокий» по Р 50.2.077-2014.

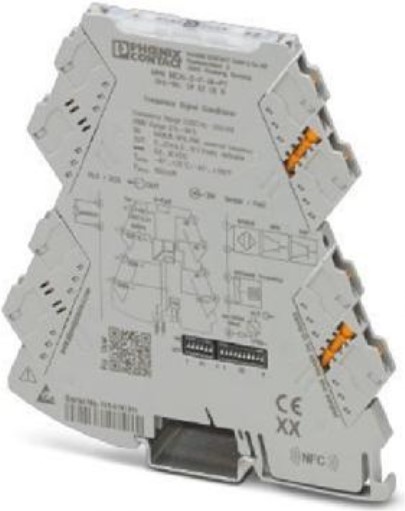

Рисунок 11 - Общий вид преобразователей

модификаций MINI MCR-2-F-UI,

MINI MCR-2-F-UI-PT,

MINI MCR-2-F-UI-PT-C,

MINI MCR-2-F-UI-C, с указанием мест

нанесения знака поверки и пломбирования

Место нанесения

знака поверки

Место

пломбирования

Лист № 6

Всего листов 13

Метрологические и технические характеристики

Температурный

коэффициент,

%/°С

±0,1

0,01

Таблица 2 – Метрологические характеристики преобразователей измерительных MINI

Характеристики

Вид

Диапазон

Вид

Диапазон

Модификация

входногопреобразованийвыходноговыходного

сигнала входного сигнала сигнала сигнала

Пределы допускаемой

основной приведенной к

верхней границе

диапазона

преобразований

погрешности

преобразований, %

Напряжение

постоянного

тока

Напряжение

постоянного

тока

от 0 до 120 мВ*

от -150 до 150 мВ*

от 0 до 150 мВ*

от -50 до 50 мВ* от 0 до 5 В*

от 0 до 50 мВ* от 1 до 5 В*

от -60 до 60 мВ* от -5 до 5 В*

от 0 до 60 мВ* от 0 до 10 В*

от -75 до 75 мВ* от 2 до 10 В*

от 0 до 75 мВ*от -10 до 10 В*

от -80 до 80 мВ*

от 0 до 80 мВ*

от -100 до 100 мВ*

от 0 до 100 мВ*

MINI MCR-2-U-UI;

от -120 до 120 мВ*

MINI MCR-2-U-UI-PT;

MINI MCR-2-U-UI-C;

MINI MCR-2-U-UI-PT-C

от -200 до 200 мВ*

Сила

от 0 до 200 мВ*постоянного

от -240 до 240 мВ*

тока

от 0 до 240 мВ*

от -300 до 300 мВ*

от 0 до 300 мВ*

от -500 до 500 мВ*

от 0 до 500 мВ*

от -600 до 600 мВ*

от 0 до 600 мВ*

от -750 до 750 мВ*

от 0 до 20 мА*

от 4 до 20 мА *

Лист № 7

Всего листов 13

Модификация

Вид

входного

сигнала

Диапазон

преобразований

входного сигнала

Температурный

коэффициент,

%/°С

Продолжение таблицы 2

Характеристики

ВидДиапазон

выходного выходного

сигналасигнала

Пределы допускаемой

основной приведенной к

верхней границе

диапазона

преобразований

погрешности

преобразований, %

от 0 до 750 мВ*

от -800 до 800 мВ*

от 0 до 800 мВ*

от -1 до 1 В*

от 0 до 1 В*

от -1,2 до 1,2 В*

от 0 до 1,2 В*

от -1,5 до 1,5 В*

от 0 до 1,5 В*

от -2 до 2 В*

от 0 до 2 В*

от -2,4 до 2,4 В*

от 0 до 2,4 В*

от -3 до 3 В*

от 0 до 3 В*

от -5 до 5 В*

от 0 до 5 В*

от -6 до 6 В*

от 0 до 6 В*

от -7,5 до 7,5 В*

от 0 до 7,5 В*

от -8 до 8 В*

от 0 до 8 В*

от -10 до 10 В*

от 0 до 10 В*

от -12 до 12 В*

от 0 до 12 В*

от -15 до 15 В*

Лист № 8

Trial листов 13

Модификация

Вид

входного

сигнала

Диапазон

преобразований

входного сигнала

Температурный

коэффициент,

%/°С

Продолжение таблицы 2

Характеристики

ВидДиапазон

выходного выходного

сигналасигнала

Пределы допускаемой

основной приведенной к

верхней границе

преобразований

погрешности

преобразований, %

от 0 до 15 В*

от -20 до 20 В*

от 0 до 20 В*

от -24 до 24 В *

от 0 до 24 В*

от -30 до 30 В*

от 0 до 30 В*

от 0,012 до 0,06 В*

от 0,015 до 0,075 В*

от 0,016 до 0,08 В*

от 0,02 до 0,1 В*

от 0,024 до 0,12 В*

от 0,03 до 0,15 В*

от 0,04 до 0,2 В*

от 0,048 до 0,24 В*

от 0,06 до 0,3 В*

от 0,1 до 0,5 В*

от 0,12 до 0,6 В*

от 0,15 до 0,75 В*

от 0,16 до 0,8 В*

от 0,2 до 1 В*

от 0,24 до 1,2 В*

от 0,3 до 1,5 В*

от 0,4 до 2 В*

от 0,48 до 2,4 В*

от 0,6 до 3 В*

от 1 до 5 В*

от 1,2 до 6 В*

Лист № 9

Всего листов 13

Модификация

Вид

входного

сигнала

Диапазон

преобразований

входного сигнала

Температурный

коэффициент,

%/°С

Напряжение

постоянного

тока

от 0 до 10 В*

от 2 до 10 В*

от 0 до 5 В*

от 1 до 5 В*

от 0 до 12 В**

MINI MCR-2-UNI-UI-2UI;

MINI MCR-2-UNI-UI-2UI-PT;

MINI MCR-2-UNI-UI-2UI-C;

MINI MCR-2-UNI-UI-2UI-PT-C

Сила

постоянного

тока

от 0 до 20 мА*

от 4 до 20 мА*

от 0 до 10 мА*

от 20 до 0 мА*

от 0 до 24 мА**

±0,05

0,01

MINI MCR-2-RPSS-I-2I;

MINI MCR-2-RPSS-I-2I-PT

от 0 до 20 мА**

от 4 до 20 мА**

от 0 до 20 мА**

от 4 до 20 мА**

MINI MCR-2-RPS-I-I-OLP;

MINI MCR-2-RPS-I-I-OLP-PT

от 0 до 20 мА**

от 4 до 20 мА**

от 0 до 20 мА**

от 4 до 20 мА**

MINI MCR-2-RPS-2I-2I-OLP;

MINI MCR-2-RPS-2I-2I-OLP-PT

от 0 до 20 мА**

от 4 до 20 мА**

от 0 до 20 мА**

от 4 до 20 мА**

Продолжение таблицы 2

Характеристики

ВидДиапазон

выходного выходного

сигналасигнала

Пределы допускаемой

основной приведенной к

верхней границе

преобразований

погрешности

преобразований, %

от 1,6 до 8 В*

от 2 до 10 В*

от 2,4 до 12 В*

от 3 до 15 В*

от 4 до 20 В*

от 4,8 до 24 В*

от 6 до 30 В*

от 0 до 10,5 В**

Напряжениеот 0 до 10 В*

постоянногоот 2 до 10 В*

тока от 0 до 5 В*

от 1 до 5 В*

от -10 до 10 В*

от 0 до 20 мА*

Силаот 4 до 20 мА*

постоянного от 0 до 10 мА*

тока от 20 до 0 мА*

от 0 до 21 мА**

Сила

постоянного

тока

±0,050,0075

Сила

постоянного

тока

±0,10,001

Сила

постоянного

тока

Сила

постоянного

тока

Сила

постоянного

тока

Сила

постоянного

тока

±0,10,001

Лист № 10

Всего листов 13

Диапазон

преобразований

входного сигнала

Температурный

коэффициент,

%/°С

от 0 до 20 мА**

от 4 до 20 мА**

±0,1

0,075

MINI MCR-2-F-UI;

MINI MCR-2-F-UI-PT;

MINI MCR-2-F-UI-PT-C; MINI

MCR-2-F-UI-C

Частота

переменного

тока

от 0,002 Гц до

200 кГц, с

максимальным

значением

напряжения

переменного тока 30

±0,1

0,01

Продолжение таблицы 2

Характеристики

Вид

Модификация

входного

сигнала

ВидДиапазон

выходного выходного

сигналасигнала

Пределы допускаемой

основной приведенной к

верхней границе

преобразований

погрешности

преобразований, %

постоянного

MINI MCR-2-I-I-ILP;

Сила

MINI MCR-2-I-I-ILP-PT

тока

от 0 до 20 мА**

Сила

постоянного

от 4 до 20 мА**

от 0 до 10,5 В**

Напряжениеот 0 до 10 В*

постоянногоот 2 до 10 В*

тока от 0 до 5 В*

от 1 до 5 В*

от 0 до 21 мА**

Силаот 0 до 20 мА*

постоянного от 4 до 20 мА*

тока от 0 до 10 мА*

от 2 до 10 мА*

________________

* - Настраивается DIP-переключателем.

** - Настраивается с помощью ПО.

Модификация

Вид входного

сигнала

Диапазон измерений

входного сигнала

±0,1

0,01

Таблица 3 - Метрологические характеристики преобразователей измерительных MINI только с функцией измерения

Характеристики

Пределы допускаемой основной приведенной

к верхней границе диапазона измерений

погрешности измерений, %

Температурный

коэффициент,

%/°С

MINI MCR-2-UI-REL;

MINI MCR-2-UI-REL-PT;

MINI MCR-2-UI-REL-C;

MINI MCR-2-UI-REL-PT-C

Сила постоянного

тока

Напряжение

постоянного тока

от 0 до 20 мА**

от 0 до 24 мА*

от 0 до 10 В**

от 0 до 12 В*

Лист № 11

Всего листов 13

Модификация

Вид входного

сигнала

Диапазон измерений

входного сигнала

MINI MCR-2-T-2RO;

MINI MCR-2-T-2RO-PT

Сигналы от термопар

по ГОСТ Р 8.585-

2001

±0,1

0,01

MINI MCR-2-T-REL;

MINI MCR-2-T-REL-PT

Сигналы от термопар

по ГОСТ Р 8.585-

2001

±0,1

0,01

Продолжение таблицы 3

Характеристики

Пределы допускаемой основной приведенной

к верхней границе диапазона измерений

погрешности измерений, %

Температурный

коэффициент,

%/°С

В (от 0 до +1820

С)**

Е (от -270 до +1000

С)**

J (от -210 до +1200

С)** K

(от -270 до +1370

С)**

N (от -270 до 1300

С)**

R (от -50 до +1760

С)**

S (от -50 до +1760

С)**

A-1 (от 0 до +2500

С)**

A-2 (от 0 до +1800

С)**

A-3 (от 0 до +1800

С)**

M (от -200 до +100

С)**

L (от -200 до +800

С)**

В (от 500 до +1820

С)**

Е (от -230 до +1000

С)**

J (от -210 до +1200

С)**

K (от -270 до +1370

С)**

N (от -270 до 1300

С)**

R (от -50 до +1760

С)**

S (от -50 до +1760

С)**

A-1 (от 0 до +2500

С)**

A-2 (от 0 до +1800

С)**

A-3 (от 0 до +1800

С)**

M (от -200 до +100

С)**

L (от -200 до +800

С)**

____________

* - Настраивается DIP-переключателем.

** - Настраивается с помощью ПО.

Лист № 12

Всего листов 13

Значение

от -40 до +70

от 5 до 95

от +15 до +25

500

Таблица 4 - Основные технические характеристики преобразователей

Наименование характеристики

Рабочие условия преобразований:

- температура окружающей среды, °С;

- относительная влажность воздуха, %

Нормальные условия преобразований:

- температура окружающей среды, °С;

- относительная влажность воздуха, %, не более

Масса, г, не более

Габаритные размеры, мм, не более:

- ширина

- высота

- глубина

Потребляемая мощность, мВт, не более

Напряжение питания постоянного тока, В

Средняя наработка на отказ, часов, не менее

Средний срок службы, лет

6,2

110,5

120,5

600

от 9,6 до 30

600000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 – Комплектность преобразователей

Наименование

Преобразователь измерительный MINI

Руководство по эксплуатации

Методика поверки

Обозначение

ИЦРМ-МП-078-20

Количество

1 шт.

1 экз.

Поверка

осуществляется по документу ИЦРМ-МП-078-20 «Преобразователи измерительные MINI.

Методика поверки», утверждённому ООО «ИЦРМ» 06.03.2020 г.

Основные средства поверки:

-мультиметр 3458А (регистрационный номер в Федеральном информационном

фонде 25900-03);

-калибратор универсальный 9100 (регистрационный номер в Федеральном

информационном фонде 25985-09);

-генератор сигналов произвольной формы 33120А (регистрационный номер в

Федеральном информационном фонде 26209-03).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус преобразователя, как показано на рисунках 1-11, и

(или) на свидетельство о поверке.

Сведения о методиках (методах) измерений

отсутствуют.

Нормативныеитехническиедокументы,устанавливающиетребованияк

преобразователям измерительным MINI

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие

технические условия

ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений (ГСИ).

Термопары. Номинальные статические характеристики преобразования

Техническая документация изготовителя

Лист № 13

Всего листов 13

Изготовитель

Фирма «Phoenix Contact GmbH & Co. KG», Германия

Адрес: Flachsmarktstrasse 8, D-32825 Blomberg, Germany

Телефон: +49 (0) 5235-300

Факс: +49 (0) 5235-341200

Web-сайт:

https://www.phoenixcontact.com

Заявитель

Общество с ограниченной ответственностью «Феникс Контакт РУС»

(ООО «Феникс Контакт РУС»)

ИНН 7702332747

Адрес: 119619, г. Москва, Новомещерский пр-д, д.9, стр.1

Телефон: +7 (495) 933-85-48

Факс: +7 (495) 933-97-22

Web-сайт:

https://www.phoenixcontact.com

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в

области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail:

info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в

целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииА.В. Кулешов

М.п.« ___ » _______________ 2020 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
15578-96	Преобразователи измерительные для термопреобразователей сопротивления	KFD2-TR-Ex1	Фирма "Pepperl + Fuchs GmbH", Германия	1 год	Перейти
14558-95	Преобразователи термоэлектрические	ТХК 9311	ОАО "НПП "Эталон", г.Омск	2 года	Перейти
49971-12	Комплексы измерительные в составе установок по производству водорода	HySTAT-A серии 1000	Фирма "HYDROGENICS EUROPE N.V.", Бельгия	1 год	Перейти
8457-90	Преобразователи измерительные	НС-13М	Фирма "Калининград-газавтоматика", г.Калининград	Нет данных	Перейти
73905-19	Стенд измерительный для измерения РТХ антенн и отражательных характеристик объектов в диапазоне частот 1 - 40 ГГц на базе радиоколлиматора МАК-15	ТМСА 1.0-40.0 К 073	ООО "НПП "ТРИМ СШП Измерительные системы", г.С.-Петербург	2 года	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуПреобразователи измерительные MINIГРСИ 78533-20

Заказать поверку
Преобразователи измерительные MINI
ГРСИ 78533-20
