Система автоматизированная информационно-измерительная для испытаний ВГТД стенда НО1205, ГРСИ 78520-20
Номер госреестра:
78520-20
Наименование СИ:
Система автоматизированная информационно-измерительная для испытаний
Обозначение типа:
ВГТД стенда НО1205
Производитель:
АО "НПЦ "МЕРА", г.Королев
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 001
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77556
об утверждении типа средств измерений
Лист № 1
Всего листов 12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная для испытаний
ВГТД стенда НО1205
Назначение средства измерений
Система автоматизированная информационно-измерительная для испытаний ВГТД
стенда НО1205 (далее - АИИС ВГТД-20) предназначена для измерений: давления; температу-
ры; расхода массового; виброускорения; частоты переменного тока; напряжения постоянного
тока; напряжения переменного тока; силы постоянного тока; силы переменного тока; сопротив-
ления постоянному току, а также для отображения результатов измерений и их регистрации.
Описание средства измерений
Принцип действия АИИС ВГТД-20 основан на передаче измеряемых величин по кана-
лам связи в измерительные модули для цифрового преобразования и регистрации с последую-
щей передачей для отображения средствами вычислительной техники на автоматизированном
рабочем месте.
Конструктивно АИИС ВГТД-20 состоит из: стойки приборной АИИС, шкафа кроссового
АИИС, автоматизированного рабочего места АИИС, автоматизированного рабочего места
«Сервер», статива датчиков давления, комплекта первичных измерительных преобразователей
(ПП), комплекта кабелей.
Функционально АИИС ВГТД-20 включает в себя две группы измерительных каналов
(ИК):
Первая группа представляет из себя ИК физических величин, состоящих из ПП, преобра-
зующих измеряемые параметры в электрические величины, функционально связанные с изме-
ряемыми физическими величинами, с последующим преобразованием, нормализацией и пере-
дачей их по каналам связи в измерительные модули комплекса измерительно-вычислительного
MIC-036 (далее - MIC) для цифрового преобразования и регистрации измеренных величин с по-
следующей передачей для отображения средствами вычислительной техники АРМ АИИС
ВГТД-20.
К данной группе относятся:
ИК давления абсолютного, избыточного, и перепада давлений;
ИК температуры;
ИК расхода массового и объемного;
ИК виброускорения;
ИК частоты переменного тока;
ИК напряжения постоянного тока;
ИК напряжения переменного тока;
ИК силы постоянного тока;
ИК силы переменного тока.
Вторая группа представляет из себя ИК электрических величин, соответствующих зна-
чениям физических параметров, определяемых по градуировочным характеристикам ПП.
К данной группе относятся:
ИК напряжения постоянного тока, соответствующего значениям температуры в диапазо-
не преобразований первичных измерительных преобразователей термоэлектрического типа ХА
(К);
ИК сопротивления постоянному току, соответствующего значениям температуры в диа-
пазоне преобразований первичных измерительных преобразователей терморезистивного типа;
ИК частоты переменного тока, соответствующей частоте вращения ротора.
Лист № 2
Всего листов 12
Принцип действия ИК:
давления барометрического абсолютного основан на передаче измерительного
сигнала от барометра рабочего сетевого БРС-1М-1 в виде цифрового кода на АРМ АИИС
ВГТД-20 для отображения;
давления избыточного и перепада давления жидких и газообразных сред основан
на передаче измерительного сигнала от преобразователей давлений измерительных АИР-10 в
виде токового сигнала на модуль АЦП МС-114С в MIC для преобразования в цифровой код с
последующей передачей на АРМ АИИС ВГТД-20 для отображения;
температуры жидких и газообразных сред основан на передаче измерительного
сигнала от термопреобразователей сопротивления ДТС214, ТП-9201 в виде значения сопротив-
ления на модуль АЦП МС-227R в MIC для преобразования в цифровой код с последующей пе-
редачей на АРМ АИИС ВГТД-20 для отображения;
температуры газообразных сред основан на передаче измерительного сигнала от
измерительных преобразователей термоэлектрического типа ХА (К) ТП-2088 на комплекс из-
мерения температур MIC-140 и далее, в виде цифрового кода на АРМ АИИС ВГТД-20 для ото-
бражения;
расхода жидкостей массового и объемного основан на передаче измерительных
сигналов от счетчиков-расходомеров массовых MicroMotion и ЭМИС-МАСС 260 в виде цифро-
вого кода на АРМ АИИС ВГТД-20 для отображения;
виброускорения основан на передаче измерительного сигнала от вибропреобразо-
вателей АР2038 в виде напряжения переменного тока на модуль АЦП МС-201 в MIC для пре-
образования в цифровой код с последующей передачей на АРМ АИИС ВГТД-20 для отображе-
ния;
частоты переменного тока, основан на передаче измерительного сигнала на мо-
дуль АЦП МС-451 в MIC для преобразования в цифровой код с последующей передачей на
АРМ АИИС ВГТД-20 для отображения, а частоты переменного тока, соответствующей частоте
вращения ротора двигателя основан на передаче измерительного сигнала через нормализатор
МЕ-401 на модуль АЦП МС-451 в MIC для преобразования в цифровой код с последующей пе-
редачей на АРМ АИИС ВГТД-20 для отображения;
напряжения постоянного тока основан на передаче измерительного сигнала на
модуль АЦП МС-227U в MIC для преобразования в цифровой код с последующей передачей на
АРМ АИИС ВГТД-20 для отображения;
напряжения переменного тока основан на передаче измерительного сигнала от
преобразователей напряжения измерительного CV3-500 в виде сигнала напряжения на модуль
АЦП МС-114 в MIC для преобразования в цифровой код с последующей передачей на АРМ
АИИС ВГТД-20 для отображения;
силы постоянного тока основан на передаче измерительного сигнала от преобра-
зователей силы тока измерительных ПИТ-3000-У-Б40 и ПИТ-1500-У-Б40 в виде изменения на-
пряжения на модуль АЦП МС-114 в MIC для преобразования в цифровой код с последующей
передачей на АРМ АИИС ВГТД-20 для отображения;
силы переменного тока основан на передаче измерительного сигнала от преобра-
зователя силы тока измерительного ПИТ-500-У-Б40 в виде изменения напряжения на модуль
АЦП МС-114 в MIC для преобразования в цифровой код с последующей передачей на АРМ
АИИС ВГТД-20 для отображения;
напряжения постоянного тока, соответствующего значениям температуры газооб-
разных сред в диапазоне преобразований первичных измерительных преобразователей термо-
электрического типа ХА (К) основан на передаче измерительного сигнала на комплекс измере-
ния температур MIC-140 и далее, в виде цифрового кода на АРМ АИИС ВГТД-20 для отобра-
жения;
сопротивления постоянному току, соответствующего значениям температуры в
диапазоне преобразований первичных измерительных преобразователей терморезистивного ти-
па основан на передаче измерительного сигнала в виде изменения сопротивления на модуль
АЦП МС-227R в MIC для преобразования в цифровой код с последующей передачей на АРМ
АИИС ВГТД-20 для отображения;
Лист № 3
Всего листов 12
частоты переменного тока, соответствующей частоте вращения ротора основан на
передаче измерительного сигнала в виде частоты переменного напряжения через нормализатор
сигналов МЕ-401 на модуль АЦП МС-451 в MIC для преобразования в цифровой код с после-
дующей передачей на АРМ АИИС ВГТД-20 для отображения.
По условиям эксплуатации система удовлетворяет требованиям гр. УХЛ 4.2 по
ГОСТ 15150–69 с диапазоном рабочих температур от 10 до 30 ˚С, относительной влажностью
окружающего воздуха от 30 до 80 % при температуре 25 ˚С и атмосферным давлением от 84 до
106 кПа без предъявления требований по механическим воздействиям.
Защита от несанкционированного доступа к компонентам системы обеспечивается:
- запиранием ключом замка на дверях стоек приборных (рисунок 16);
- запиранием ключом замка на дверях шкафа кроссового (рисунок 17);
- наклеиванием наклеек на двери шкафа кроссового и шкафов и стоек приборных (ком-
мутационных).
Общий вид составных частей средства измерений представлен на рисунках 1-15.

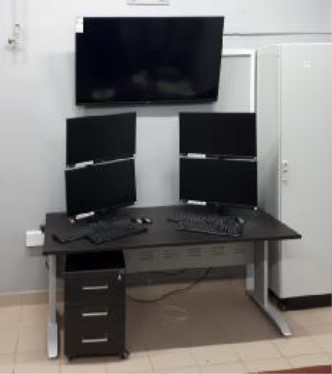

Рисунок 1 – Автоматизированные рабочие мес-
та АИИС и Сервер. Вид внешний

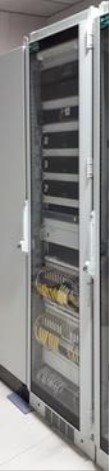

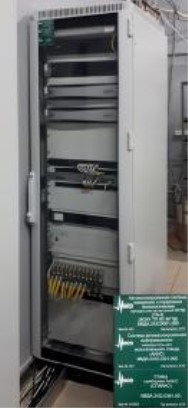

Рисунок 2 – Стойка приборная АИИС.
Вид внешний

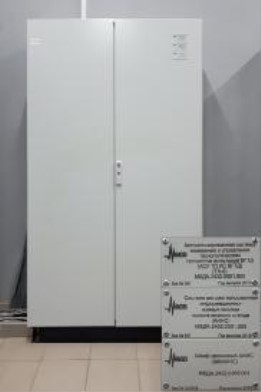

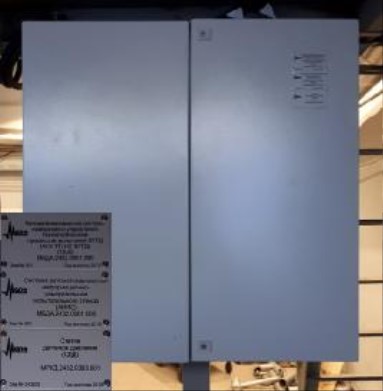

Рисунок 3 – Шкаф кроссовый АИИС. Вид
внешний
Рисунок 4 – Статив датчиков давления. Вид
внешний
Лист № 4
Всего листов 12

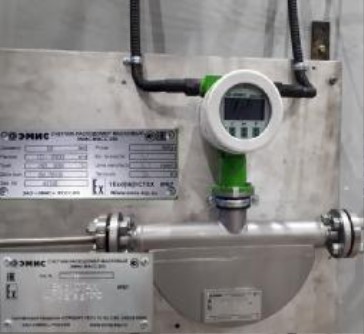

Рисунок 5 – Преобразователь расхода массовый
ЭМИС-МАСС 260. Вид внешний

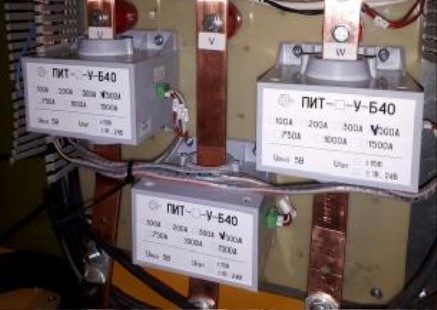

Рисунок 6 – Преобразователи тока ПИТ-
500-У-Б40. Вид внешний

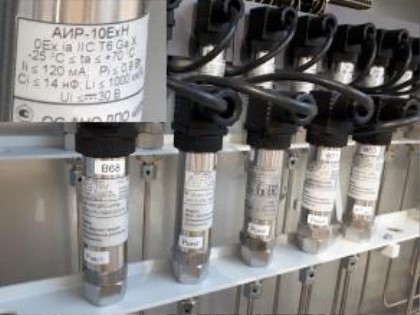

Рисунок 7 – Преобразователи давления избы-
точного АИР-10. Вид внешний

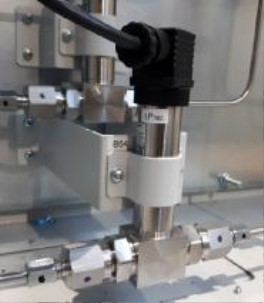

Рисунок 8 – Преобразователь перепада дав-
ления АИР-10. Вид внешний

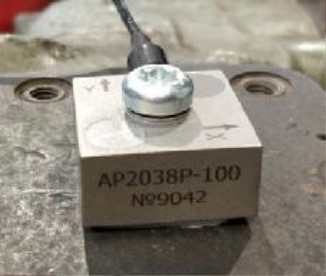

Рисунок 9 – Преобразователь виброускорения
АР2038Р. Вид внешний

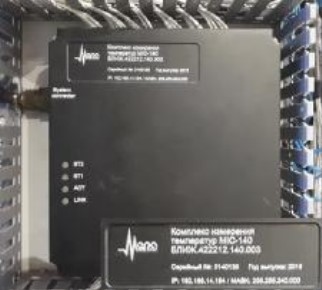

Рисунок 10 – Комплекс измерения темпера-
тур MIC-140. Вид внешний
Лист № 5
Всего листов 12

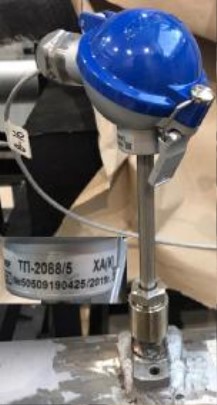

Рисунок 11 – Преобразователь термоэлектриче-
ский ТП-2088. Вид внешний

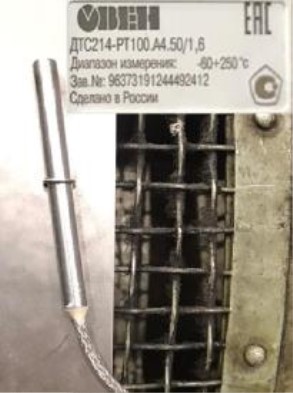

Рисунок 12 – Преобразователь терморези-
стивный ДТС214. Вид внешний

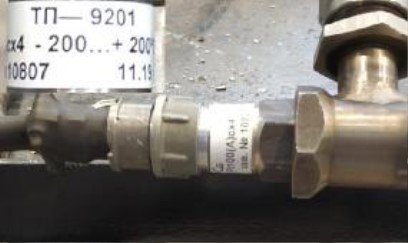

Рисунок 13 – Преобразователь терморезистив-
ный ТП-9201. Вид внешний

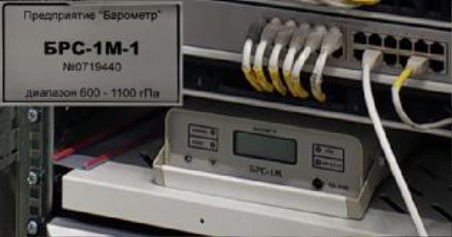

Рисунок 14 – Барометр рабочий сетевой
БРС-1М. Вид внешний

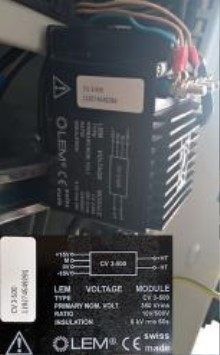

Рисунок 15 – Преобразователь напряжения
CV3-500. Вид внешний

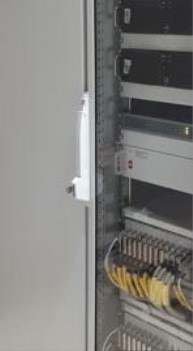

Рисунок 16 – Замок двери стойки приборной
АИИС. Вид внешний
Лист № 6
Всего листов 12
Рисунок 17 – Места расположения знаков
утверждения типа и поверки и запирания
стойки приборной АИИС

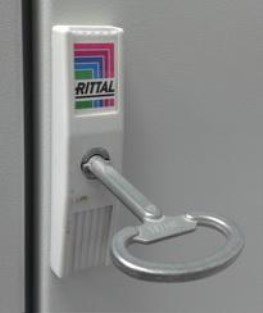

Рисунок 18 – Замок и ключ шкафа
кроссового. Вид внешний
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 10 «Pro» (64-разрядная).
Функциональное программное обеспечение представлено программой управления комплексом
MIC «Recorder».
В программе управления комплексом MIC «Recorder» метрологически значимой частью
ПО является метрологический модуль scales.dll (таблица 1).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1– Идентификационные данные функционального ПО
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОscales.dll
Номер версии (идентификационный номер) ПО 1.0.0.8
Цифровой идентификатор ПО 24CBC163
Алгоритм вычисления идентификатора ПОCRC32 по IEEE 1059-1993
Метрологические и технические характеристики
Метрологические характеристики (МХ) ИК АИИС приведены в таблице 2.
±67,0
±0,5
Таблица 2 – МХ ИК АИИС
Наименование характеристикиЗначение
ИК давления абсолютного, избыточного, и перепада давлений
Диапазон измерений давления абсолютного, кПаот 94,66 до 104,0
Пределы допускаемой абсолютной погрешности измерений давления
абсолютного, Па
Количество ИК (Рн)1
Диапазон измерений перепада давления, кПа от 0 до 24,5
Пределы допускаемой, приведенной (к ВП) погрешности измерений
перепадов давления, %
Количество ИК (∆Ротб, ∆Рпер)2
Место запирания
Место нанесения знаков
утверждения типа
и поверки
Лист № 7
Всего листов 12
±0,5
±1,0
±1,0
±1,0
±0,5
±0,5
±0,5
12
±0,5
±1,0
±1,0
±1,0
±0,5
от 0 до 245,2
6
от 0 до 245,2
1
от 0 до 245,2
1
от 0 до 392,3
1
от 49,0 до 392,3
1
от 0 до 490,3
1
от 0 до 588,4
от 0 до 980,7
1
от 0 до 980,7
3
от 0 до 1471,0
1
от 0 до 2451,7
1
Продолжение таблицы 2
Диапазон измерений давления избыточного, кПа
Пределы допускаемой, приведенной (к ВП) погрешности измерений
давления избыточного, %
Количество ИК (Рвен, Рред, Ргс, Ргт, Рп п, Рзпк)
Диапазон измерений давления избыточного, кПа
Пределы допускаемой приведенной (к ВП) погрешности измерений
давления избыточного, %
Количество ИК (Рко)
Диапазон измерений перепада давления, кПа
Пределы допускаемой приведенной (к ВП) погрешности измерений
перепада давления, %
Количество ИК (∆Рм)
Диапазон измерений давления избыточного, кПа
Пределы допускаемой приведенной (к ВП) погрешности измерений
давления избыточного, %
Количество ИК (Р
вх.
топл)
Диапазон измерений давления избыточного, кПа
Пределы допускаемой приведенной (к ВП) погрешности измерений
давления избыточного, %
Количество ИК (Рзкп)
Диапазон измерений давления избыточного, кПа
Пределы допускаемой приведенной (к ВП) погрешности измерений
давления избыточного, %
Количество ИК (Рул)
Диапазон измерений давления избыточного, кПа
Пределы допускаемой приведенной (к ВП) погрешности измерений
давления избыточного, %
Количество ИК (Р
вх.
вент, Р
горло
вент, Р*к, Ртурб, Р*отб, Р
мс
отб, Р
мс
пер,
Pрез
1,
Pрез
2,
Pрез
3,
Pрез
4,
Pрез
5
)
Диапазон измерений давления избыточного, кПа
Пределы допускаемой приведенной (к ВП) погрешности измерений
давления избыточного, %
Количество ИК (Рпк)
Диапазон измерений давления избыточного, кПа
Пределы допускаемой приведенной (к ВП) погрешности измерений
давления избыточного, %
Количество ИК (Рт
2
пуск, Рм, Рстф)
Диапазон измерений давления избыточного, кПа
Пределы допускаемой приведенной (к ВП) погрешности измерений
давления избыточного, %
Количество ИК (Рт осн)
Диапазон измерений давления избыточного, кПа
Пределы допускаемой приведенной (к ВП) погрешности измерений
давления избыточного, %
Количество ИК (Рт
1
пуск)
ИК температуры
Диапазон измерений температуры, °С (К)
от -60 до +70
(от 213 до 343)
Пределы допускаемой относительной погрешности измерений темпе-
ратуры, %
Количество ИК (tн1…tн6)
6
Лист № 8
Всего листов 12
от 0 до 52,410
±0,2
от 0 до 33,275
±0,2
от 84,27 до 157,33
±0,5
±12
±0,15
±1,5
Продолжение таблицы 2
Диапазон измерений температуры, °Сот -40 до +80
Пределы допускаемой приведенной (к ВП) погрешности измерений
температуры, %±1,5
Количество ИК (t
вх.
топл.) 1
Диапазон измерений температуры, °С от 0 до 300
Пределы допускаемой приведенной (к ВП) погрешности измерений
температуры, %±1,0
Количество ИК (t*отб, t
мс
отб, t
мс
пер) 3
ИК напряжения постоянного тока, соответствующего значениям температуры в диапазоне пре-
образований первичных измерительных преобразователей термоэлектрического типа ХА (К)
Диапазон измерений напряжения постоянного тока, соответствующий
изменению температуры от 0 до 1300 °С, мВ
Пределы допускаемой приведенной (к ВП) погрешности измерений
напряжения постоянного тока, %
Количество ИК (t*г
1
…t*г
18,
tрез
1
…tрез
5
)23
Диапазон измерений напряжения постоянного тока, соответствующий
изменению температуры от 0 до 800 °С, мВ
Пределы допускаемой приведенной (к ВП) погрешности измерений
напряжения постоянного тока, %
Количество ИК (t*т)1
ИК сопротивления постоянному току, соответствующего значениям температуры в диапа-
зоне преобразований первичных измерительных преобразователей терморезистивного типа
Диапазон измерений напряжения постоянного тока, соответствующий
изменению температуры от -40 до +150 °С, Ом
Пределы допускаемой приведенной (к ВП) погрешности измерений
сопротивления постоянному току, %
Количество ИК (tм, tм.бак)2
ИК расхода жидкостей массового (объемного)
Диапазон измерений расхода массового (объемного), кг/ч (л/ч) от 50 до 300
(от 65 до 385)
Пределы допускаемой относительной погрешности измерений расхо-±0,5
да массового (объемного), % (±0,7)
Количество ИК (Gтопл, Qтопл) 2
ИК виброускорения
Диапазон измерений виброускорения, в диапазоне частот от 385 доот 0 до 10
415 Гц, g
Пределы допускаемой, приведенной (к ВП) погрешности измерений
виброускорения, %
Количество ИК (g1…g6) 6
ИК частоты переменного тока, соответствующей частоте вращения ротора
Диапазон измерений частоты переменного тока, соответствующий из-
менению частоте вращения ротора в диапазоне от 2419 до 26616 (ТА-от 8,33 до 91,67
6) или от 2446 до 26909 (ТА-12) об/мин, Гц
Пределы допускаемой приведенной (к ВП НЗ, НЗ=83,33 Гц) погреш-
ности измерений частоты, %
Количество ИК (n)1
ИК частоты переменного тока
Диапазон измерений частоты переменного тока, Гцот 380 до 480
Пределы допускаемой приведенной (к ДИ) погрешности измерений
частоты, %
Количество ИК (f)1
Лист № 9
Всего листов 12
±1,5
±2,5
±1,5
±1,5
±1,5
±2,5
Продолжение таблицы 2
ИК напряжения постоянного тока
Диапазон измерений напряжения постоянного тока, Вот 0 до 70
Пределы допускаемой приведенной (к ВП) погрешности измерений
напряжения постоянного тока, %
Количество ИК (Uгс)1
ИК напряжения переменного тока
Диапазон измерений напряжения переменного тока, Вот 0 до 300
Пределы допускаемой приведенной (к ВП) погрешности измерений
напряжения переменного тока, %
Количество ИК (Uгт
1
…Uгт
3
)3
ИК силы постоянного тока
Диапазон измерений силы постоянного тока, Аот 0 до 50
Пределы допускаемой приведенной (к ВП) погрешности измерений
силы постоянного тока, %
Количество ИК (Iпк)1
Диапазон измерений силы постоянного тока, А от 0 до 2500
Пределы допускаемой приведенной (к ВП) погрешности измерений
силы постоянного тока, %
Количество ИК (Iгсс)1
Диапазон измерений силы постоянного тока, А от 0 до 1500
Пределы допускаемой приведенной (к ВП) погрешности измерений
силы постоянного тока, %
Количество ИК (Iгсг)1
ИК силы переменного тока
Диапазон измерений силы переменного тока, Аот 0 до 400
Пределы допускаемой приведенной (к ВП) погрешности измерений
силы переменного тока, %
Количество ИК (Iгт
1
…Iгт
3
)3
Примечание: Верхний предел диапазона измерений равен нормированному значению измеряе-
мой величины.
Таблица 3 – Основные технические характеристики
Наименование характеристикиЗначение
Параметры электрического питания:
- напряжение переменного тока, В220±22
- частота переменного тока, Гц 50±1
Потребляемая мощность, В·А, не более2000
Габаритные размеры составных частей средства измерений, мм, (высота×ширина×глубина),
не более:
- стойка приборная АИИС2200×600×800
- шкаф кроссовый АИИС 2200×1200×410
- автоматизированное рабочее место АИИС800×1600×600
- автоматизированное рабочее место «Сервер»800×1600×600
- статив датчиков давления1400×400×400
- комплект ПП 400×600×600
- комплект кабелей 300×600×600
Масса составных частей, кг, не более:
- стойка приборная АИИС 176
- шкаф кроссовый АИИС 200
- автоматизированное рабочее место АИИС 12
- автоматизированное рабочее место «Сервер» 14,6
- статив датчиков давления 52
Лист № 10
Всего листов 12
34
48
Продолжение таблицы 3
- комплект ПП
- комплект кабелей
Условия эксплуатации:
- температура воздуха, °С
- относительная влажность воздуха при температуре 25 °С, %
- атмосферное давление, кПа
от 10до 30
от 30 до 80
от84до106
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на верх-
ний левый угол стойки приборной в виде наклейки.
Комплектность средства измерений
Обозначение
Кол-во,
шт./экз.
МБДА.2432.0301.000
1 шт.
2
3
Таблица 4 – Комплектность средства измерений
Наименование
(номер в Федеральном информационном фонде по
обеспечению единства измерений)
1
Системаавтоматизированнаяинформационно-
измерительная для испытаний ВГТД стенда НО1205, в
том числе первичные и вторичные преобразователи:
- абсолютного давления, БРС-1М (16006-97);
- массового расхода, ЭМИС-МАСС 260 (42953-15);
- относительно давления, АИР10 (31654-09);
- температуры, ТП 9201 (48114-11);
ТП-2088 (61084-15), ДТС214 (28354-10);
- виброускорения, АР-2038, (50840-12);
- силы тока, ПИТ-3000, ПИТ-500, ПИТ-100 (74910-19);
- напряжения, CV3-500 (57088-14);
- комплекс измерения температур магистрально-
модульный MIC-140 (20859-09)
- комплекс измерительно-вычислительный MIC-036
(20859-09)
Программное обеспечение на CD-диске
Руководство по эксплуатации
Формуляр
Методика поверки
-
МБДА.2432.0301.000 РЭ
МБДА.2432.0301.000 ФО
МБДА.2432.0301.000 МП
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МБДА.2432.0301.000 МП «Система автоматизированная инфор-
мационно-измерительная для испытаний ВГТД стенда НО1205. Методика поверки», утвер-
жденному ФГУП «ВНИИМС» 30.03.2020 г.
Основные средства поверки:
- калибратор процессов документирующий Fluke 753 (Регистрационный номер в Феде-
ральном информационном фонде по обеспечению единства измерений 49876-12).
- калибратор универсальный Н4-7 (Регистрационный номер в Федеральном информаци-
онном фонде по обеспечению единства измерений 22125-01)
- виброустановка калибровочная портативная модели 9100D (Регистрационный номер в
Государственном информационном фонде обеспечения единства средств измерений 50247-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и стойку приборную АИИС.
Лист № 11
Всего листов 12
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативные документы, устанавливающие требования к системе, автоматизированной
информационно-измерительной для испытаний ВГТД стенда НО1205
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Общие
положения
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений посто-
янного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015 ГСИ. Государственная система обеспечения единства измерений. Го-
сударственная поверочная схема для средств измерений переменного электрического напряже-
ния до 1000 В в диапазоне частот от 1·10
-2
до 2·10
9
Гц
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений мас-
сового и объемного расхода (массы и объема) жидкости
ГОСТ 8.187-76. ГСИ. Государственный специальный эталон и общесоюзная поверочная
схема для средств измерений разности давлений до 4
×
10
4
Па
Приказ Федерального агентства по техническому регулированию и метрологии от
31 июля 2018 г. № 1621. «Об утверждении Государственной поверочной схемы для средств из-
мерений времени и частоты»
Приказ Федерального агентства по техническому регулированию и метрологии от
1 октября 2018 г. № 2091. «Об утверждении Государственной поверочной схемы для средств
измерений силы постоянного электрического тока в диапазоне от 1·10
-16
до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 15
февраля 2016 г. № 146. «Об утверждении Государственной поверочной схемы для средств из-
мерений электрического сопротивления»
Приказ Федерального агентства по техническому регулированию и метрологии от 29
июня 2018 г. № 1339. «Об утверждении Государственной поверочной схемы для средств изме-
рений избыточного давления до 4000 МПа»
Приказ Федерального агентства по техническому регулированию и метрологии от 27 де-
кабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств изме-
рений виброперемещения, виброскорости, виброускорения и углового ускорения»
Изготовитель
Акционерное общество «Научно-производственный центр «МЕРА»(АО «НПЦ «МЕРА»)
ИНН 5018085734
Адрес: 141070, г. Королев Московской области, ул. Горького, д. 12, пом. VIII, ком. 3
Телефон: +7 (495) 783-71-59
Факс: +7 (495) 745-98-93
Web-сайт:
E-mail:
,
Заявитель
Обществосограниченнойответственностью«Научно-внедренческийцентр
«НавгеоТест» (ООО «НВЦ «НавгеоТест»)
ИНН 5029102156
Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2
Телефон: +7 (495) 926-07-50
Факс: +7 (495) 586-55-88
Web-сайт: http://
E-mail:
Лист № 12
Всего листов 12
Испытательный центр
Федеральное государственное унитарное предприятие «ВНИИМС»
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-99-79
Факс: +7 (495) 437-56-66
Web-сайт:
Е-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 48663-11 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Оборонэнергосбыт" по объекту ФГКЭУ "Алабинская КЭЧ района" | Нет данных | ООО "ЭнергоСнабСтройСервис-Холдинг", г.Москва | 4 года | Перейти |
| 82919-21 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Прикамье" по НПС "Карабаш" | Обозначение отсутствует | Акционерное общество "Транснефть-Прикамье" (АО "Транснефть - Прикамье"), Республика Татарстан, г. Казань | 4 года | Перейти |
| 24062-02 | Система автоматизированная коммерческого учета воды, конденсата, водяного пара на Саранской ТЭЦ-2 | Нет данных | ООО "НПФ "КРУГ", г.Пенза | 2 года | Перейти |
| 45632-10 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220/110/10 кВ "Лузино" - АИИС КУЭ ПС 220/110/10 кВ "Лузино" | Нет данных | ЗАО "Метростандарт", г.Москва | 4 года | Перейти |
| 67422-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Лента" ТЦ Л-163 г. Мурманск, ул. Шевченко, 34 | Нет данных | ООО "Автоматизация Комплект Учет Проект", г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
