Номер госреестра:
78502-20
Наименование СИ:
Сканеры лазерные
Обозначение типа:
LiBackpack
Производитель:
Фирма "GreenValley International Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.06.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77537
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Сканеры лазерные LiBackpack
Назначение средства применений
Сканеры лазерные LiBackpack (далее – сканеры) предназначены для определения
пространственного положения окружающих объектов по полученному в процессе сканирования
массиву точек.
Описание средства измерений
Сканеры - приборы, принципдействия которых заключается в определении
пространственного положения точек окружающих объектов и дальнейшем построении
трёхмерной модели сканируемых окружающих объектов в виде облака точек.
Конструктивно сканеры состоят из измерительного блока со стойкой и блока
регистрации данных.
Измерительный блок сканеров представляет собой корпус, вмещающий лазерный
дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрический привод,
датчики углов поворота, фотокамеру (для модификаций LiBackpack C50 и LiBackpack One).
Фотокамера выполняет съёмку панорамных изображений, используемых для визуализации
данных сканирования. Измерительный блок закрепляется на стойке. Модификации LiBackpack
D50, LiBackpack DG50 и LiBackpack One имеют два измерительных блока, закреплённых на
стойке. Стойка закрепляется на блок регистрации данных. Модификации LiBackpack 50,
LiBackpack C50 имеют возможность проводить сканирование без закрепления стойки с
измерительным блоком на блоке управления, при этом блоки соединяются кабелем-
удлинителем. Модификации LiBackpack DG50 и LiBackpack One дополнительно оснащены
аппаратурой ГНСС для определения пространственного положения.
Блок регистрации данных представляет собой жесткий корпус, в форме рюкзака с
лямками для ношения на спине, внутри которого размещаются управляющее и запоминающее
устройство с установленным микропрограммным обеспечением и аккумуляторная батарея.
На правой панели корпуса располагается отсек для заменяемой аккумуляторной батареи.
На левой панели располагаются закрывающийся защитной крышкой отсек с разъёмами для
подключения и передачи данных, а также кнопки включения системы и сканера.
Контроллер управления представляет собой планшетный компьютер, защищённый от
неблагоприятных воздействий окружающей среды. С его помощью осуществляется управление
работой сканера. Подключение производиться по радиоканалу сети Wi-Fi или через Ethernet
кабель.
Сканеры выпускаются в следующих модификациях: LiBackpack 50, LiBackpack C50,
LiBackpack D50, LiBackpack DG50, LiBackpack One, которые различаются между собой
внешним видом, наличием дополнительного вспомогательного оборудования и значениями
некоторых технических характеристик.
Пломбирование сканеров производиться специальными голографическими наклейками,
наносимыми на измерительный блок и блок управления.
Общий вид сканеров лазерных LiBackpack представлен на рисунках 1 - 3. Схема
пломбировки представлена на рисунке 4.
Лист № 2
Всего листов 6
а)
б)

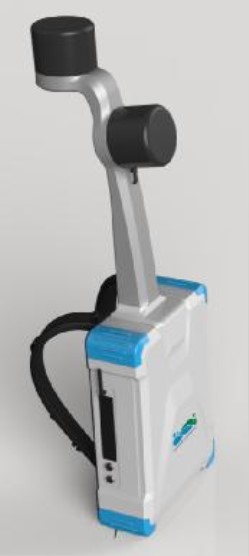

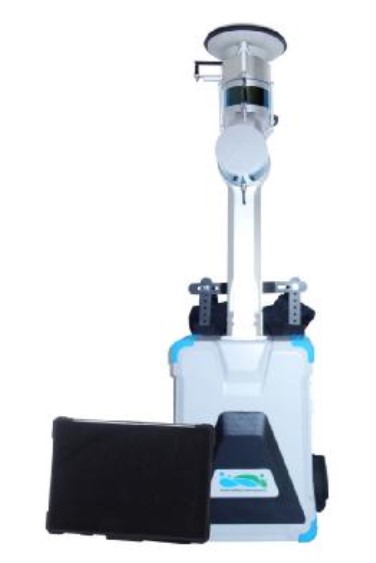

Рисунок 1 - Общий вид сканеров лазерных: а) LiBackpack 50, б) LiBackpack C50
а)
б)

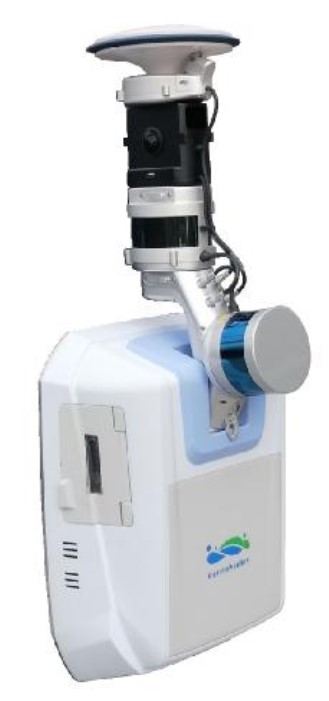

Рисунок 2 - Общий вид сканеров лазерных: а) LiBackpack D50, б) LiBackpack DG50
Лист № 3
Всего листов 6

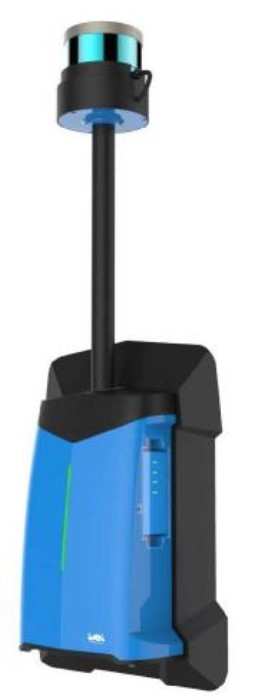

Рисунок 3 - Общий вид сканеров лазерных LiBackpack One
а)б)

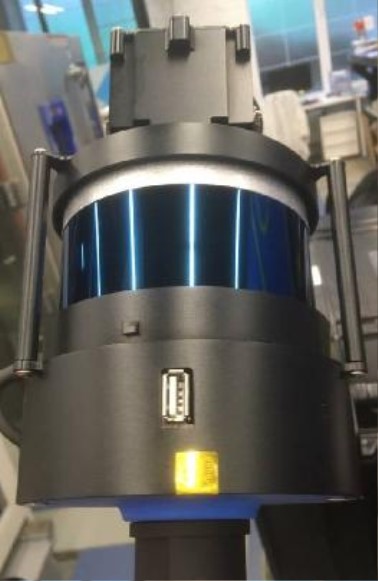

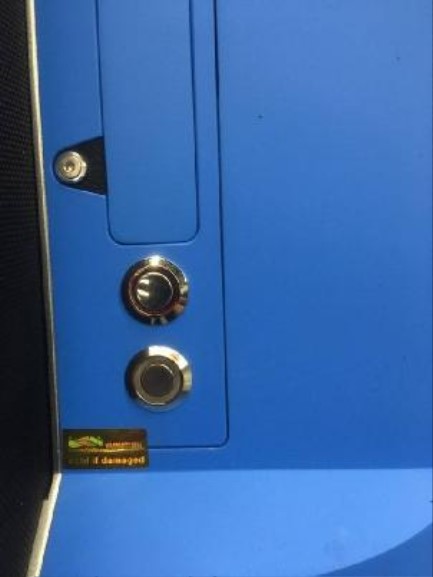

Рисунок 4 – Схема пломбировки сканеров: а) измерительного блока, б) блока регистрации
Лист № 4
Всего листов 6
Программное обеспечение
Сканерыимеютвстроенноемикропрограммноеобеспечение(далее-МПО),
используемое для взаимодействия узлов сканера, а также программное обеспечение (далее –
ПО) «LiBackPack Desktop», устанавливаемое на контроллер управления, предназначенной для
управления работой сканера, записи, хранения и передачи измеренных данных.
Также для работы со сканерами применяется ПО «Lidar360» необходимое для
постобработки данных и получения окончательных результатов. Данное программное
обеспечение может быть установлено на персональный компьютер.
Аппаратная и программная части, работая совместно, обеспечивают заявленные
точности конечных результатов.
Защита программного обеспечения и измеренных данных от непреднамеренных и
преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077–2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
МПО
Lidar360
1.7.0_50
1.3_20191031
Таблица 1 - Идентификационные данные программного обеспечения
LiBackPackUpdate.bin
LiBackPack
Desktop
Libackpack.exe
Lidar360.exe
3.1 Mar 4 2019
Идентификационное наименование
ПО
Имя файла
Номер версии (идентификационный
номер ПО), не ниже
Цифровой идентификатор ПО
CD0B7ED0
442BBD44
68170188
Алгоритмвычисленияцифрового
идентификатора ПО
CRC32CRC32CRC32
Метрологические и технические характеристики
Значение
от 0,3 до 100,0
1)
±30
2)
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений расстояний дальномером лазерного сканера
Пределы допускаемой абсолютной погрешности (при доверительной
вероятности 0,95) определения планово-высотного положения объектов в
заданной системе координат (приращения координат) по полученным в
процессе сканирования облакам точек, мм
_
__
__
_
_
__
__
_
_
__
_
__
_
__
_
__
_
__
_
__
_
__
_
__
_
1)
– при сканировании объектов с отражающим коэффициентом поверхности не trial
0,9 по ГОСТ 8.557-2007.
2)
– при сканировании с замыканием траектории; время сканирования – не более 10
минут для систем без аппаратуры ГНСС.
от -90 до +90
Значение
D50DG50One
512
635×355 730×355 831×355
×255 ×255 ×255
245×175×10
Таблица 3 – Основные технические характеристики
Наименование характеристики
Модификация LiBackpack50C50
Объем внутренней памяти, Гбайт
Габаритные размеры (Д×Ш×В), мм, не
более
- рюкзак с оснасткой (без плечевых 850×250 990×250
ремней)×160×160
- планшетный компьютер
Угловое поле сканирования, °:
- в вертикальной плоскостиот -15 до +15
- в горизонтальной плоскости
360
Лист № 5
Всего листов 6
Значение
C50D50DG50One
8
903
1
7,09,09,510,0
Наименование характеристики
Модификация LiBackpack50
Лазерное излучение:
- мощность, мВт
- длина волны, нм
- класс по ГОСТ 31581-2012
Масса комплекта, кг, не более6,0
Напряжениепитанияот источника
постоянного тока, В
Диапазон рабочих температур, °С
от 20 до 24
от -10 до +40
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Таблица 4 - Комплектность сканеров LiBackpack
Наименование
Измерительный блок со стойкой
Блок регистрации данных
Контролер управления
Аккумуляторная батарея
Зарядное устройство для аккумуляторной батареи сканера
Зарядное устройство для контроллера управления
USB-устройство хранения данных
Комплект кабелей
Руководство по эксплуатации на русском языке
Методика поверки
Обозначение
---------
МП АПМ 100-19
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП АПМ 100-19 «Сканеры лазерные LiBackpack. Методика
поверки», утверждённому ООО «Автопрогресс-М» «13» января 2020 года.
Основные средства поверки:
- рабочий эталон 2-го разряда в соответствии с Государственной поверочной схеме для
координатно-временных средств измерений утвержденной приказом Федерального агентства
по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 - фазовый
светодальномер (электронный тахеометр)
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к сканерам
лазерным LiBackpack
Техническая документация GreenValley International Inc., США
Лист № 6
Всего листов 6
Изготовитель
GreenValley International Inc., США
Адрес: 2120 University Ave, Berkeley, CA, USA 94704
Тел.: +1 (510) 345-28-99
E-mail:
Заявитель
Общество с ограниченной ответственностью «Альфасканер»,
ИНН 7727412377
Адрес: 121359, г. Москва, ул. Маршала Тимошенко дом №17, корпус 1, пом. III, ком. 6
Тел.: +7 (495) 988-27-75
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
