Номер госреестра:
78500-20
Наименование СИ:
Тахеометры электронные
Обозначение типа:
Topcon GTL-1003
Производитель:
Фирма "Topcon Corporation", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.06.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № trial
об
утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тахеометры электронные Topcon GTL-1003
Назначение средства измерений
Тахеометры электронные Topcon GTL-1003 (далее – тахеометры) предназначены для
измерения расстояний, горизонтальных и вертикальных углов при выполнении работ
топографо-геодезического, картографического и иного назначения.
Описание средства измерений
Тахеометры – геодезические приборы, принцип действия которых заключается в
измерении углов поворота линии визирования зрительной трубы в горизонтальной и
вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов
вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной
плоскостяхзаключается вследующем:нагоризонтальноми вертикальномлимбах
располагаются кодовые дорожки (диски), дающие возможность на основе сочетания
прозрачных и непрозрачных полос получать при пропускании через них света лишь два
сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый
фотоприёмником, поступает в электронную часть датчика угла, где происходит вычисление
угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия
которого основан на определении разности фаз, излучаемых и принимаемых модулированных
сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на
цель. Отраженное целью излучение принимается той же оптической системой, усиливается и
направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых
сигналов, на основании, которого вычисляется расстояние до цели. Лазерный дальномер может
работатьсприменениемпризменныхилиспециальныхплёночныхотражателей
(отражательный режим) или по диффузным объектам (диффузный режим).
Измерение расстояний в режиме сканирования производится лазерным дальномером,
принцип действия которого основан на измерении времени прохождения импульса лазерного
излучения до объекта и обратно. Отражённое целью излучение принимается той же системой,
усиливается и направляется на блок, где происходит измерение времени задержки излучаемого
и принимаемого сигналов, на основании которого вычисляется расстояние до цели.
Длина волны излучения лазерного дальномера – 690 нм, класс безопасности 3R (при
измерении в диффузном режиме), 980 нм, класс безопасности 1 (при измерении в отражательном
режиме на призму и отражающую плёнку), 870 нм, класс безопасности 1 (в режиме санирования) в
соответствии со стандартом ГОСТ IEC 60825-1-2013 «Безопасность лазерной аппаратуры. Часть 1.
Классификация оборудования, требования и руководство для пользователей».
Конструктивно тахеометры выполнены единым блоком. Основой прибора является
тахеометр электронный Topcon серии GT (рег. №66645-17), с установленной сканирующей
насадкой (сканером). На передней панели тахеометров расположена панель управления с
жидкокристаллическим дисплеем и кнопками управления, а также выходной зрачок
оптического центрира. На боковых панелях тахеометров расположены наводящие винты
горизонтального и вертикального кругов, отсек под аккумуляторную батарею, кнопки
включения / выключения и взятия отсчёта, а также порты USB и mini-USB для подключения к
внешним устройствам накопления данных и ПК. Сканер имеет в своём составе оптическую
систему с поворотной отклоняющейся линзой, используемой в режимах сканирования.
В данных режимах определяется пространственное положение точек окружающих объектов и
дальнейшеепостроениетрёхмерноймоделисканируемыхокружающих
объектов в виде облака точек. В передней части сканера расположена фотокамера, создающая
панорамные изображения длявизуализации отсканированных объектов.
Лист № 2
Всего листов 6
На боковых поверхностях сканера закреплены ручки для переноски прибора. В верхней части
расположена складывающаяся антенна беспроводной связи, слот для карты памяти и индикатор
записи данных на карту памяти. Тахеометры оснащены интерфейсным портом RS232 для связи
с внешними устройствами и подключения к внешнему источнику питания, а также модулем
беспроводного обмена данными Bluetooth.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и
впоследствии могут быть переданы на внешние устройства.
Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к
узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при
наличии специальных ключей.

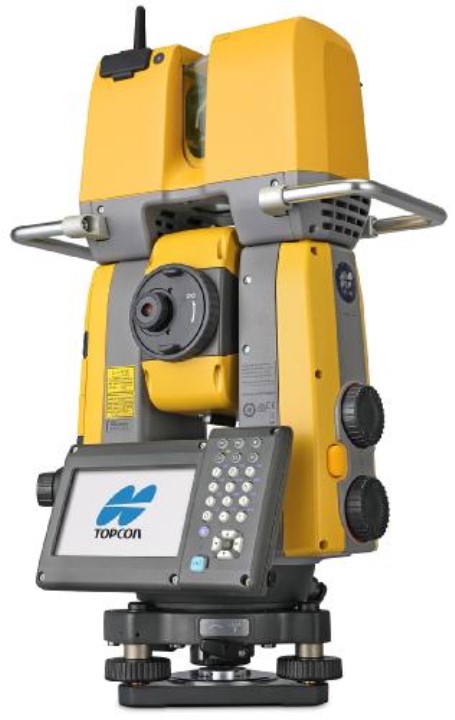

Общий вид тахеометров представлен на рисунке 1.
Рисунок 1 - Общий вид тахеометров электронных Topcon GTL-1003
Программное обеспечение
Тахеометры имеют встроенное программное обеспечение (далее – ПО) «BASIC» и
«MAGNET Field». ПО предназначено для обеспечения взаимодействия узлов прибора,
проведения измерений, обработки, сохранения и экспорта измеренных величин, а также
импорта исходных данных. Аппаратная и программная части, работая совместно, обеспечивают
заявленные точности конечных результатов.
Защита программного обеспечения и измеренных данных от непреднамеренных и
преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 –
2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Лист № 3
Всего листов 6
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО), не ниже
Цифровой идентификатор ПО
BASIC
2.06EN_01
D6 77 2E 60
MAGNET Field
6.0
F6 C1 21 E5
Алгоритм вычисления цифрового идентификатора ПОCRC32
Метрологические и технические характеристики
от 0 до 360
±6
3
±2∙(1+2∙10
-6
∙D)
±2∙(2+2∙10
-6
∙D)
1+2∙10
-6
∙D
2+2∙10
-6
∙D
Значение характеристики
от 1,3 до 5000,0
от 1,3 до 500,0
1)
от 0,3 до 1000,0
2)
от 1,3 до 1000
2)
от 0,6 до 70
2)
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений:
- углов,
°
- расстояний, м, не менее:
- отражательный режим
- отражательный режим на отражающую плёнку
- диффузный режим
Диапазон измерений расстояний в режиме сканирования, м
Диапазон измерений расстояний в режиме быстрого
сканирования, м
Границы допускаемой абсолютной погрешности измерений
углов (при доверительной вероятности 0,95),
²
Допускаемая средняя квадратическая погрешность
измерений углов,
²
Границы допускаемой абсолютной погрешности измерений
расстояний (при доверительной вероятности 0,95), мм:
- отражательный режим
- отражательный режим на отражающую плёнку
- диффузный режим:
от 0,3 до 200 м включ.
св. 200 до 350 м включ.
св. 350 до 1000 м включ.
±2∙(2+2∙10
-6
∙D)
±2∙(5+10∙10
-6
∙D)
±2∙(10+10∙10
-6
∙D)
где D – измеряемое расстояние, мм
Допускаемая средняя квадратическая погрешность
измерения расстояний, мм:
- отражательный режим
- отражательный режим на отражающую плёнку
- диффузный режим:
от 0,3 до 200 м включ.
св. 200 до 350 м включ.
св. 350 до 1000 м
включ.
2+2∙10
-6
∙D
5+10∙10
-6
∙D
10+10∙10
-6
∙D
где D – измеряемое расстояние, мм
Границы допускаемой абсолютной погрешности измерений
расстояний в режиме сканирования (при доверительной
вероятности 0,95), мм:
от 0,3 до 200 м включ.
св. 200 до 350 м включ.
св. 350 до 1000 м включ.
±2∙(2+2∙10
-6
∙D)
±2∙(5+10∙10
-6
∙D)
±2∙(10+10∙10
-6
∙D)
где D – измеряемое расстояние, мм
Лист № 4
Всего листов 6
Наименование характеристикиЗначение характеристики
Допускаемая средняя квадратическая погрешность
измерения расстояний в режиме сканирования, мм:
от 0,3 до 200 м включ.2+2∙10
-6
∙D
св. 200 до 350 м включ. 5+10∙10
-6
∙D
св. 350 до 1000 м включ. 10+10∙10
-6
∙D
где D – измеряемое расстояние, мм
Границы допускаемой абсолютной погрешности измерений
расстояний в режиме быстрого сканирования (при14
доверительной вероятности 0,95), мм:
Допускаемая средняя квадратическая погрешность
измерения расстояний в режиме быстрого сканирования, мм:7
_
__
__
_
_
__
__
_
_
__
__
1)
- Измерения на отражающую плёнку (90×90) мм с коэффициентом отражения не менее
0,9 по ГОСТ 8.557-2007
2)
- Измерения на поверхность соответствующей белой поверхности пластины Кодак с
коэффициентом отражения не менее 0,9 по ГОСТ 8.557-2007 и хороших условиях
наблюдения (хорошая видимость, низкая освещённость)
Значение
30
1
°
30
’
1,3
10/2
±6
0,5
0,1
Таблица 3 – Основные технические характеристики
Наименование характеристики
Увеличение зрительной трубы, крат, не менее
Угловое поле зрения зрительной трубы, не менее
Наименьшее расстояние визирования, м, не более
Цена деления круглого установочного уровня,
¢
/мм, не более
Диапазон компенсации компенсатора,
¢
, не менее
Дискретность отсчитывания измерений:
- углов,
²
- расстояний, мм
Угловое поле зрения при сканировании, º:
в горизонтальной плоскости:
в вертикальной плоскости:
Частота измерений в режиме сканирования, Гц
Частота измерений в режиме быстрого сканирования, Гц
Источник электропитания
- напряжение питания постоянного тока, В
- ёмкость, А/ч
Диапазон рабочих температур,
°
С
Диапазон рабочих температур в режиме быстрого сканирования,
°
С
Габаритные размеры (Д×Ш×В), мм, не более
Масса с трегером и аккумулятором, кг, не более
от 0 до 360
270
1
100 000
внутр. аккумулятор
7,2
5,24
от -20 до +50
от -10 до +50
178×212×424
7,2
Знак утверждения типа
наносится печатным способом на титульный лист руководства по эксплуатации.
Лист № 5
Всего листов 6
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование
Тахеометр электронный
Трегер
Аккумулятор
Зарядное устройство
Кабель передачи данных
Набор инструментов для юстировки
Транспортировочный футляр
Чехол от дождя
Руководство по эксплуатации на русском языке
Методика поверки
Обозначение
---------
МП АПМ 74-19
Количество
1 шт.
1 шт.
2 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1экз.
Поверка
осуществляется по документу МП АПМ 74-19 «Тахеометры электронные Topcon GTL-1003.
Методика поверки», утверждённому ООО «Автопрогресс-М» «25» декабря 2019 года.
Основные средства поверки:
- рабочий эталон 3-го разряда согласно Государственной поверочной схеме для средств
измерений плоского угла, утвержденной приказом Федерального агентства по техническому
регулированию и метрологии от 26 ноября 2018 г. № 2482 - стенд коллиматорный;
- рабочий эталон 2-го разряда согласно Государственной поверочной схеме для
координатно-временных средств измерений, утвержденной приказом Федерального агентства
по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 - фазовый
светодальномер (электронный тахеометр).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к тахеометрам
электронным Topcon GTL-1003
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
Государственная поверочная схема для средств измерений плоского угла, утверждённая
приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября
2018 г. № 2482
Государственная поверочная схема для координатно-временных средств измерений
утвержденной приказомФедерального агентства по техническому регулированию и
метрологии от 29 декабря 2018 г. № 2831
Техническая документация «TOPCON CORPORATION», Япония.
Изготовитель
«TOPCON CORPORATION», Япония
Адрес: 75-1 Hasunuma-cho, Itabashi-ku, Tokyo, 174-8580 JAPAN
Тел.: + 81 (3) 3966-3141
E-mail:
Лист № 6
Всего листов 6
Заявитель
Общество с ограниченной ответственностью «Ньюкаст-Ист»
ИНН 7743630887
Адрес: 111524, г. Москва, ул. Электродная, д.9, стр. 2
Тел./факс: +7 (499) 951-4002
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-0350
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 16313-03 | Весы электронные | Explorer | Фирма "Mettler-Toledo GmbH", Швейцария | 1 год | Перейти |
| 25235-03 | Счетчики электрической энергии однофазные электронные | СОЭБ-Н/1, СОЭБ-Н/2 | ОАО "Новосибирскэнерго" филиал "Энергосбыт", г.Новосибирск | 16 лет | Перейти |
| 27138-06 | Счетчики электрической энергии электронные трехфазные | DAB, DBB, DCB, DDB, DAL, DBL, DCL, DAM, DBM, DCM | Фирма "ABB Automation Technologies AB, Cewe-Control", Швеция | 8 лет, с 2012 г. 16 лет | Перейти |
| 43175-09 | Весы автомобильные электронные для статического взвешивания | М-А | ООО "МАЛАХИТ", г.Краснодар | 1 год | Перейти |
| 30598-05 | Таксометры автомобильные электронные | Электроника 505К | ООО "ИЗОТ-Электроникс", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
