Приборы для контроля зазоров подшипников качения , ГРСИ 78499-20
Номер госреестра:
78499-20
Наименование СИ:
Приборы для контроля зазоров подшипников качения
Обозначение типа:
Производитель:
АО "НИИ измерения", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.06.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77534
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для контроля зазоров подшипников качения
Назначение средства измерений
Приборы для контроля зазоров подшипников качения (далее – приборы) предназначены
для измерения и допускового контроля осевого или радиального внутренних зазоров подшип-
ников качения.
Описание средства измерений
Приборы выпускаются шести модификаций БВ-7660, БВ-7660М, БВ-7718, В-7661М, БВ-
7678М, БВ-7748.
Приборы моделей БВ-7660, БВ-7660М, БВ-7718 (Рисунок 1) предназначены для измере-
ний зазора подшипников в радиальном направлении, возникающем под действием радиальной
знакопеременной измерительной нагрузки при заданном угловом положении колец и комплекта
тел качения подшипника относительно его оси и различаются диапазоном диаметров отверстий
и наружных диаметров колец измеряемых подшипников. Приборы выполнены в виде стацио-
нарного (настольного) устройства и обеспечивают измерение внутреннего радиального зазора
подшипников по ГОСТ 520-2011 и состоят из следующих основных составных частей: измери-
тельной станции с сенсорной панелью управления; сетевого адаптера; USB флеш-накопителя,
комплекта оправок и колец; контрольного подшипника.
Контролируемый подшипник устанавливают на прибор при помощи соответствующей
базирующей оправки и подводят к подшипнику верхний и нижний измерительные наконечники
и нагружающие кронштейны. Устанавливая подшипник в различные угловые положения к на-
ружному кольцу подшипника, при помощи управляемого оператором рычажно-весового меха-
низма прибора прикладывают направленную вверх и вниз измерительную нагрузку. Радиаль-
ные перемещения колец подшипника под действием приложенной нагрузки автоматически из-
меряются посредством двух индуктивных датчиков, механически связанных с верхним и ниж-
ним измерительными наконечниками.
Панель управления содержит встроенную двухканальную измерительную систему, вы-
полняющую аналого-цифровое преобразование сигналов датчиков, и оснащена микропроцессо-
ром.
Приборы моделей В-7661М, БВ-7678М, БВ-7748 (Рисунок 2) предназначены для изме-
рений зазора подшипников в осевом направлении под действием осевой знакопеременной из-
мерительной нагрузки при заданном угловом положении колец и комплекта тел качения под-
шипника относительно его оси и различаются диапазоном диаметров отверстий и наружных
диаметров колец измеряемых подшипников. Модель БВ-7748 имеет меньшие измерительные
нагрузки. Приборы выполнены в виде стационарного (настольного) устройства, обеспечивают
измерение внутреннего осевого зазора подшипников в соответствии с ГОСТ 520-2011 и состоят
из следующих основных составных частей: измерительной станции; информационной стойки с
электронным блоком; сетевого адаптера; комплекта оправок и колец; контрольного подшипни-
ка. Приборы оснащаются сменными шпинделями, что обеспечивает возможность установки на
измерительную станцию широкого диапазона подшипников.
Контролируемый подшипник закрепляют на шпинделе при помощи базирующей оправ-
ки и при помощи башмаков на столе измерительной станции прибора. Устанавливая подшип-
ник в различные угловые положения, к внутреннему кольцу подшипника при помощи управ-
ляемого оператором рычажно-весового механизма станции, прикладывают направленную вверх
и вниз измерительную нагрузку. Осевое перемещение колец подшипника (относительно друг
друга) под действием приложенной нагрузки автоматически измеряется посредством индуктив-
ного датчика, механически связанного со штоком и столом станции.
Лист № 2
Всего листов 6
Электронный блок панели управления содержит одноканальную индуктивную измери-
тельную систему, выполняющую аналого-цифровое преобразование сигнала датчика, и осна-
щен микропроцессором.
Микропроцессор приборов БВ-7660, БВ-7660М, БВ-7718, В-7661М, БВ-7678М,
БВ-7748 выполняет линеаризацию характеристик индуктивных датчиков и запоминание их от-
счетов после приложения измерительной нагрузки (по сигналам установленных в приборе ко-
нечных выключателей). Кроме того, микропроцессор выполняет вычисление единичных и
среднего радиальных (осевых) зазоров подшипника, а также осуществляет допусковый кон-
троль (в соответствии с установленными браковочными границами).
При выполнении контроля на дисплее панели управления индицируются значения при-
кладываемых измерительных нагрузок, измеренные значения единичных радиальных (осевых)
зазоров и результаты их допускового контроля («БРАК-», «НОРМА» или «БРАК+»), а после
завершения контроля - значение среднего радиального (осевого) зазора и результат его допус-
кового контроля, а также общее заключение о годности подшипника («БРАК» или «НОРМА»).
Кроме того, на дисплее индицируются сообщения, направляющие действия оператора (т.н.
«подсказки»).
Результаты контроля каждого подшипника идентифицируются посредством номера
подшипника, а также даты и времени проведения контроля (определяются автоматически по
внутреннему таймеру) и могут быть сохранены в энергонезависимой памяти прибора.
Сохраненные в памяти результаты контроля подшипников могут быть просмотрены опе-
ратором, выведены на USB флеш-накопитель или удалены из памяти.
Пломбирование приборов БВ-7660, БВ-7660М, БВ-7718, В-7661М, БВ-7678М, БВ-7748
не предусмотрено.

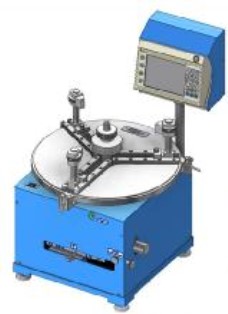

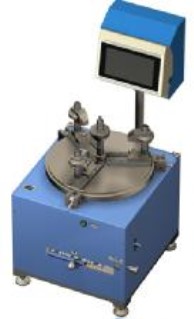

а) Прибор модели БВ-7660б) Прибор модели БВ-7660Мв) Прибор модели БВ-7718
Рисунок 1 – Приборы для контроля радиального зазора подшипников
моделей БВ-7660, БВ-7660М, БВ-7718
Лист № 3
Всего листов 6
а) Прибор модели БВ-7661Мб) Прибор модели БВ-7678Мв) Прибор модели БВ-7748
Рисунок 2 – Приборы для контроля осевого зазора подшипников
моделей БВ-7661М; БВ-7678М; БВ-7748
Программное обеспечение
Программное обеспечение установлено на промышленном компьютере в пульте
управления.Программное обеспечениеуправляет процессомизмерений,собирает и
анализирует данные и выполняет вычисления параметров. В программной оболочке функции,
дающие возможность изменения программного обеспечения пользователем, отсутствуют.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другие идентификационные данные (если имеются)
bv7660m
v. 191024
MD5
-
Уровеньзащитыпрограммногообеспеченияоцениваетсякак«высокий»по
Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические и технические характеристики приборов БВ-7660, БВ-7660М,
БВ-7718, БВ-7661М, БВ-7678М, БВ-7748 представлены в таблицах 2, 3.
Наименование характеристики
±3
4
Таблица 2 – Метрологические характеристики приборов
БВ-7660
БВ-7660М
БВ-7718
БВ-7661М
БВ-7678М
БВ-7748
индуктивный
от 0 до 500от 0 до 1000
1
Принцип действия
Диапазон измерений зазоров, мкм
Дискретность показаний, мкм
Пределыдопускаемойабсолютной
погрешности, мкм
Допускаемый размах показаний, мкм, не
более
Лист № 4
Всего листов 6
Наименование характеристики
БВ-7660
БВ-7660М
БВ-7718
БВ-7661М
БВ-7678М
БВ-7748
Измерительная нагрузка, Н
50;
100;
150;
200
5; 10;
20; 50;
80;
100
5
10
0,6
6
32
от 0 до 1000
от +10 до +35
от 30 до 80
1
Таблица 3 – Технические характеристики приборов и условия эксплуатации
20;
50;
100;
150;
200
4; 10;
20; 50
50; 80; 100; 150
–5
220 ± 10%
50
Максимальная компенсируемая масса,
кг, не менее
Максимальное число положений под-
шипника при контроле
Максимальное число запоминаемых
результатов измерений деталей
Диапазон задания браковочных границ
для зазоров, мкм, не менее
Условия эксплуатации:
- температура окружающей среды, °С
-относительнаявлажностьвоздуха
(без конденсата), %
Параметры электрического питания:
-напряжение переменного тока, В
-частота переменного тока, Гц
Шаг дискретности задания браковоч-
ных границ, мкм, не более
Габаритные размеры прибора, мм,
не более
-длина
-высота
-ширина
Масса, кг, не более
700
580
300
90
826
720
300
120
510 400 400
470 700 700
285 500 500
50 70 105
640
295
380
66
Знак утверждения типа
наносится на руководство по эксплуатации печатным способом.
Лист № 5
Всего листов 6
Комплектность средства измерений
Обозначение
1 комплект
Таблица 4 – Комплект поставки приборов для контроля зазоров подшипников качения
БВ-7660
БВ-7660М
БВ-7718
БВ-7661М
БВ-7678М
БВ-7748
Модификация
Наименование
Прибор для контроляПрибор для контроля
радиальных зазоровосевых зазоров под-
подшипников каченияшипников качения
Руководства по экс-
плуатации
1шт1 шт1 шт1 шт1 шт1 шт
Методика поверки
БВ-7660 РЭ
БВ-7660М РЭ
БВ-7718 РЭ
БВ-7661М РЭ
БВ-7748М РЭ
МП 203-54-2019
1шт
1 шт.
2 шт.1 шт.4 шт.
1 шт.1 шт.
1 шт.2 шт.1 шт.4 шт.
1 шт.-
--
--
----
4 шт.---
-2 шт.-4 шт.
Диск
Оправки внутренние с
гайками и шайбами
Хвостовик оправок
Сменные наконечники
Сменные шпиндели
Комплект сменных час-
тей (в зависимости от
номенклатуры)
Поверка
осуществляется по документу МП 203-54-2019 «Приборы для контроля зазоров подшипников.
Методика поверки», утвержденному ФГУП «ВНИИМС» 25 ноября 2019 г.
Основные средства поверки: индикатор мнгооборотный тип 1МИГ (Рег. № 49140-12)
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки
наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к приборам для
контроля зазоров подшипников качения
ТУ 26.51.66-073-00224567-2019 «Приборы для контроля зазоров подшипников модели
БВ-7660; БВ-7660М; БВ-7718; В-7661М; БВ-7678М; БВ-7748. Технические условия»
Лист № 6
Всего листов 6
Изготовитель
Акционерное общество «НИИизмерения» (АО «НИИизмерения»)
ИНН 7717025900
Адрес: 129075, г. Москва, Мурманский проезд, д 14, корп. 3, пом. 19
Телефон: (495) 602-46-00, факс: (495) 602-46-07
E-mail:
Web-сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 16287-97 | Приборы для измерения артериального давления автоматические | MF-70 | Фирма "Mark of Fitness", США, Япония | 1 год | Перейти |
| 33762-07 | Приборы для измерений усилий разрушения таблеток | SOTAX HT 1 | Фирма "SOTAX AG", Швейцария | 1 год | Перейти |
| 10120-85 | Приборы ГСП | УП-10ПУ | ПО "Волна", Молдова, г.Кишинев | 1 год | Перейти |
| 56515-14 | Радиометры-спектрометры для контроля объемной активности аэрозолей | МАГ-030 | ФГУП "НИТИ им.А.П.Александрова", г.Сосновый Бор | 1 год | Перейти |
| 65855-16 | Приборы цифровые для суточного мониторирования артериального давления | ri-cardio | Фирма "Rudolf Riester GmbH", Германия | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
