Резервуар стальной вертикальный цилиндрический РВСП-5000, ГРСИ 78496-20
Номер госреестра:
78496-20
Наименование СИ:
Резервуар стальной вертикальный цилиндрический
Обозначение типа:
РВСП-5000
Производитель:
ООО "ГСИ-Нефтехиммонтаж", г.Самара
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 652
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77531
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар стальной вертикальный цилиндрический РВСП-5000
Назначение средства измерений
Резервуар стальной вертикальный цилиндрический РВСП-5000 предназначен для
измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Описание средства измерений
Резервуар стальной вертикальный цилиндрический РВСП-5000 представляет собой
стальной сосуд с днищем и крышей, оборудованный приемо-раздаточными патрубками и
технологическими люками.
Резервуар РВСП-5000 дополнительно оборудован плавающим покрытием.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные
патрубки.
Резервуар стальной вертикальный цилиндрический РВСП-5000 (заводской № 652)
расположен: г. Самара, ул. Грозненская, д. 25, АО «КНПЗ».

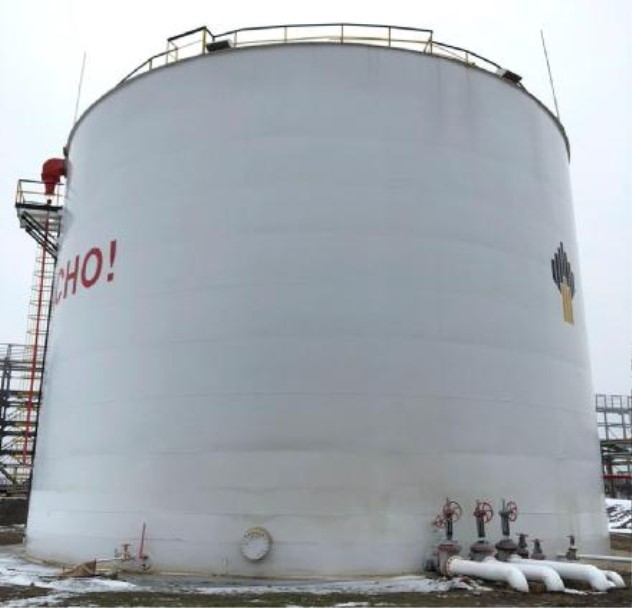

ОбщийвидрезервуарастальноговертикальногоцилиндрическогоРВСП-5000
представлен на рисунке 1.
Рисунок 1 – Общий вид резервуара стального вертикального цилиндрического РВСП-5000
Пломбирование резервуара стального вертикального цилиндрического РВСП-5000 не
предусмотрено.
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Значение
5000
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности
определения вместимости резервуара, %
±0,10
Значение
30
Таблица 2 – Основные технические характеристики
Наименование характеристики
Средний срок службы, лет
Условия эксплуатации:
- температура окружающего воздуха,
о
С
- атмосферное давление, кПа
от -50 до +50
от 84,0 до 106,7
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Резервуар стальной вертикальный цилиндрический
Паспорт
Обозначение
РВСП-5000
-
Количество
1 шт.
1 экз.
Поверка
осуществляется геометрическим методом по документу ГОСТ 8.570-2000 «ГСИ. Резервуары
стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм
(регистрационный № 38230-08);
- штангенциркуль ШЦ-I-150-0,1 (регистрационный № 260-05);
- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный №
298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм
(регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к резервуару стальному
вертикальному цилиндрическому РВСП-5000
Государственная поверочная схема для средств измерений массы и объема жидкости в
потоке, объема жидкости и вместимости при статических измерениях, массового и объемного
расходов жидкости, утвержденная приказом Федерального агентства по техническому
регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Лист № 3
Всего листов 3
Изготовитель
Обществосограниченнойответственностью«ГСИ-Нефтехиммонтаж»
(ООО «ГСИ-НХМ»)
ИНН 6315638574
Адрес: 443004, г. Самара, ул. Грозненская, д. 55
Телефон: +7 (846) 337-73-97
Факс: +7 (846) 242-14-29
E-mail:
Заявитель
Акционерноеобщество«Куйбышевскийнефтеперерабатывающийзавод»
(АО «КНПЗ»)
ИНН 6314006396
Адрес: 443004, г. Самара, ул. Грозненская, д. 25
Телефон: +7 (846) 307-32-18
Факс: +7 (846) 307-47-77
E-mail:
Испытательный центр
Обществосограниченнойответственностью«Сибирскаяинтернеткомпания»
(ООО ИК «СИБИНТЕК»)
Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1
Телефон: +7 (495) 755-52-73
Факс: +7 (495) 785-09-71
E-mail:
Аттестат аккредитации ООО ИК «СИБИНТЕК» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312187 от 29.05.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
