Спектрофотометры УФ-6700, УФ-6800, УФ-6900, ГРСИ 78469-20
Номер госреестра:
78469-20
Наименование СИ:
Спектрофотометры
Обозначение типа:
УФ-6700, УФ-6800, УФ-6900
Производитель:
Фирма "Shanghai Mapada Instruments Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.06.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77504
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрофотометры моделей УФ-6700, УФ-6800, УФ-6900
Назначение средства измерений
Спектрофотометры моделей УФ-6700, УФ-6800, УФ-6900 предназначены для измерений
коэффициента направленного пропускания или оптической плотности твердых и жидких проб
различного происхождения.

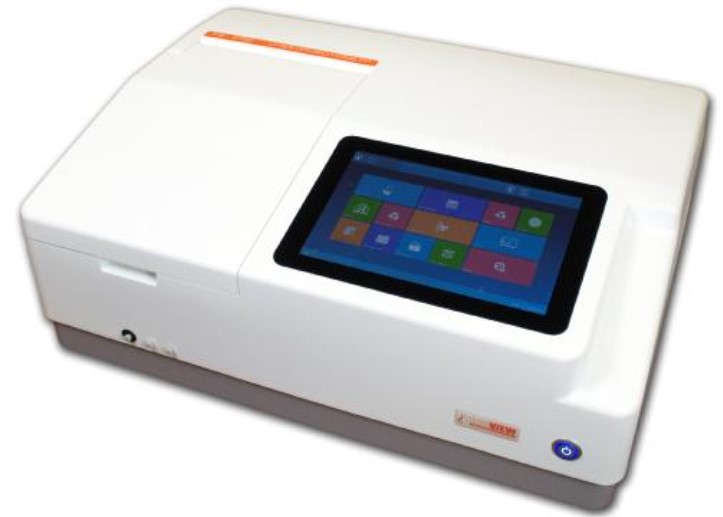

Рисунок 1 - Общий вид спектрофотометров моделей УФ-6700, УФ-6800, УФ-6900
Описание средства измерений
Принцип действия спектрофотометров основан на измерении отношения интенсивно-
стей излучения, прошедшего через исследуемый объект и пустую кювету.
Спектрофотометры представляют собой стационарные настольные лабораторные прибо-
ры, состоящие из оптико-механического и электронного узлов, установленных в общем корпу-
се.
Оптическая схема приборов – двухлучевая. Для разложения излучения в спектр исполь-
зуется монохроматор с дифракционной решеткой; в качестве источников применяются гало-
генная и дейтериевая лампы. В качестве приемника используются кремниевый фотодиод. Спек-
трофотометры управляются с помощью сенсорного экрана, на который выводятся рабочая дли-
на волны, результат измерения коэффициента пропускания (или оптической плотности), сни-
маемые спектры, кинетические кривые и ряд служебных параметров. Спектрофотометры имеют
кюветное отделение, рассчитанное на установку кювет с длиной оптического пути до 100 мм.
Модели различаются шириной спектральной щели.
Все спектрофотометры смонтированы в одинаковых корпусах и различаются только
шильдиками с обозначением модели.
Пломбирование спектрофотометров не предусмотрено. Общий вид спектрофотометров
приведен на рисунке 1.
Место нанесения
Наименование модели
знака поверки
спектрофотометра
Товарный знак представителя
производителя на территории
России
Знак утверждения
типа
Лист № 2
Всего листов 4
Программное обеспечение
Спектрофотометры оснащены встроенным программным обеспечением и ПО UVStudio.
Программное обеспечение UVStudio, установленное во встроенном блоке управления,
либо на внешнем компьютере, предназначено для управления работой спектрофотометра и
процессом измерений, а также для хранения и обработки полученных данных.
Все встроенное и ПО UVStudio является метрологически значимым.
ПО UVStudio выполняет следующие функции:
- управление спектрофотометром;
- настройку режимов работы;
- получение спектров;
- обработку и хранение результатов измерений;
- построение градуировочных графиков;
- проведение диагностических проверок модулей спектрофотометра.
Встроенное ПО предназначено для сбора данных, их передачи в ПО UVStudio и для
реализации аппаратных функций спектрофотометров.
Уровень защиты ПО UVStudio от непреднамеренных и преднамеренных изменений со-
ответствует уровню «низкий» при стандартном режиме установки, при опционально установ-
ленном модуле «User Management and Audit Trail» – «средний», встроенного ПО «средний» по
Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОВстроенное ПОUVStudio
Номер версии (идентификационный номер) ПО не ниже 1.0.0.1 не ниже 1.0.0.8
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики спектрофотометров моделей УФ-6700, УФ-6800,
УФ-6900
Наименование характеристикиЗначение
Спектральный диапазон, нм от 190 до 1100
Диапазон измерений спектральных коэффициентов направ-
ленного пропускания, %от 0,1 до 99,9
Пределы допускаемой абсолютной погрешности спектрофо-
тометра при измерении коэффициентов направленного про-
пускания, %:
-в спектральном диапазоне от 400 до 800, нм ±0,5
- в остальном спектральном диапазоне ±1,0
Пределы допускаемой абсолютной погрешности установки
длин волн, нм ±1,0
Уровень рассеянного света (при λ=340 нм), %, не более 0,03
УФ-6700
1,8
Значение
УФ-6800
1,0
УФ-6900
0,5;1;2;4;5
Таблица 3 - Основные технические характеристики
Наименование характеристики
Модель
Спектральная ширина щели, нм
Уровень рассеянного света (при λ=340 нм), %, не
более
Габаритные размеры (Д×Ш×В), мм
0,03
580×420×235
Лист № 3
Всего листов 4
от +15 до +30
УФ-6900
18
Значение
УФ-6700УФ-6800
17
140
8
6400
220
+22
-33
Продолжение таблицы 3
Наименование характеристики
Модель
Масса, кг, не более
Потребляемая мощность, Вт, не более
Средний срок службы, лет
Наработка на отказ, ч, не менее
Напряжение питания частотой (50±1) Гц, В
Условия эксплуатации
- диапазон температур окружающего воздуха, ºC
- диапазон относительной влажности окружающего
воздуха (при температуре +25ºС), %, не более
- диапазон атмосферного давления, кПа
80
от 84 до 106
Знак утверждения типа
наносится на боковую панель спектрофотометров, как показано на рисунке 1 в виде клеевой
этикетки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Спектрофотометр
Набор комплектующих
Руководство по эксплуатации
Методика поверки
Обозначение
---
МП-242-2323-2019
Количество
1 шт.
1 компл.
1 экз.
1 экз.
Поверка
осуществляется по документу МП-242-2323-2019 «ГСИ. Спектрофотометры моделей УФ-6700,
УФ-6800, УФ-6900. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделее-
ва» 09.12.2019 г.
Основные средства поверки:
- комплект светофильтров КС-105, рег. № 22054-16.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на верхнюю панель спектрофотометра, как показано на рисунке
1, и (или) на свидетельстве о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к спектрофото-
метрам моделей УФ-6700, УФ-6800, УФ-6900
Государственная поверочная схема для средств измерений спектральных, интегральных
и редуцированных коэффициентов направленного пропускания и оптической плотности в диа-
пазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин
волн от 0,2 до 20,0 мкм, утвержденная приказом Федерального агентства по техническому ре-
гулированию и метрологии № 2517 от 27.11.2018 г.
Техническая документация «SHANGHAI MAPADA INSTRUMENTS CO., LTD», Китай
Лист № 4
Всего листов 4
Изготовитель
«SHANGHAI MAPADA INSTRUMENTS CO., LTD», Китай
Адрес: Building D-10,261 Sanbang Rd., Shanghai, 201611
Телефон: +86-21-54881172*8015
Факс: +86-21-54886921
E-mail:
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Производственное объединение Псков
Экология» (ООО «ПО Псков Экология»)
ИНН 6027154513
Адрес: 180002, г. Псков, ул. Госпитальная, д. 9А, офис 1006
Телефон: +7 (8112) 46-02-36
Факс: +7 (8112) 46-02-36
E-mail:
Web-сайт: pskovecology.ru
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологии им. Д.И. Менделеева»
(ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
E-mail:
Web-сайт:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
