Резервуары вертикальные стальные цилиндрические РВСП-10000, РВС-20000, ГРСИ 78438-20
Номер госреестра:
78438-20
Наименование СИ:
Резервуары вертикальные стальные цилиндрические
Обозначение типа:
РВСП-10000, РВС-20000
Производитель:
ПАО "Транснефть", г.Москва
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 4 шт. с зав.№ РВС-20000: 1; РВСП-10000: 12, 15, 16
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77472
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары вертикальные стальные цилиндрические РВСП-10000, РВС-20000
Назначение средства измерений
Резервуары вертикальные стальные цилиндрические РВСП-10000, РВС-20000 (далее –
резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и
нефтепродуктов.
Описание средства измерений
Принципдействиярезервуаровоснованназаполненииихнефтью
илинефтепродуктомдо определенного уровня, соответствующегообъему согласно
градуировочным таблицам резервуаров.
Резервуар РВС-20000 представляет собой стальную вертикальную конструкцию
цилиндрической формы со стационарной крышей без понтона.
Резервуары РВСП-10000 представляют собой стальные вертикальные конструкции
цилиндрической формы со стационарной крышей с понтоном.
Тип резервуаров – вертикальные стальные цилиндрические. Резервуары оборудованы
боковой лестницей, замерным люком, люками-лазами и приемо-раздаточными устройствами
для обслуживания во время эксплуатации. Заполнение и опорожнение резервуаров
осуществляется через приемо-раздаточные патрубки, расположенные в первом поясе
резервуаров.Резервуары также оснащенымолниезащитой,защитойотстатического
электричества и системой тушения пожара.
Тип размещения – наземный. Фундаменты резервуаров РВСП-10000, РВС-20000
соответствуют требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические
стальные для нефти и нефтепродуктов. Общие технические условия».
Резервуары расположены на территории резервуарных парков Акционерного общества
«Транснефть – Дружба» (АО «Транснефть – Дружба») по адресам, указанным в таблице 1.
резервуаров
Таблица 1 – Местонахождение резервуаров
Заводские номера
Местонахождение, адрес
12
Резервуары вертикальные стальные цилиндрические РВСП-10000
12, 15, 16Акционерное общество «Транснефть – Дружба», Куйбышевское
РУ, Самарская область, Безенчукский район, Промышленная зона,
ЛПДС «Прибой»
Резервуары вертикальные стальные цилиндрические РВС-20000
1Акционерное общество «Транснефть – Дружба», Пензенское РУ,
433840 Ульяновская область, Николаевский район, село Канадей,
ЛПДС «Клин»
ОбщийвидрезервуароввертикальныхстальныхцилиндрическихРВС-20000
зав.№ 1, РВСП-10000 зав.№№ 12, 15, 16 представлен на рисунках 1 - 2.
Лист № 2
Всего листов 4

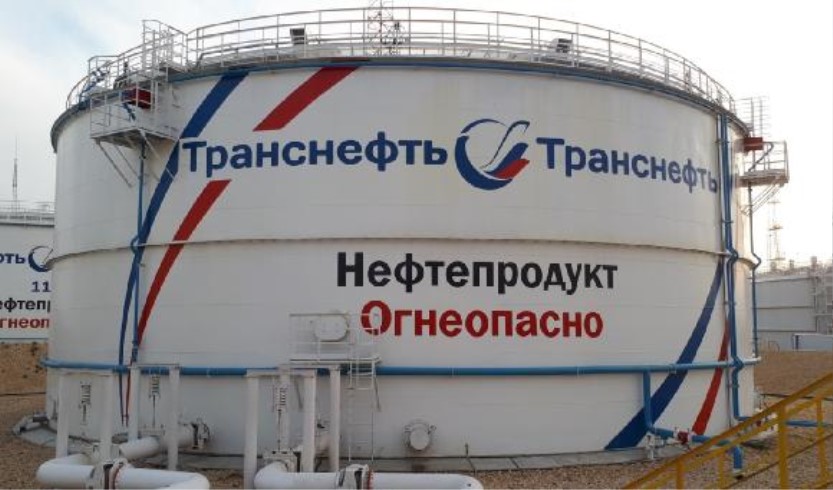

Рисунок 1 – Общий вид резервуара РВС-20000 зав.№ 1
Рисунок 2 – Общий вид резервуаров РВСП-10000 зав.№№ 12, 15, 16
Пломбирование резервуаров вертикальных стальных цилиндрических РВСП-10000,
РВС-20000 не предусмотрено.
Программное обеспечение
отсутствует.
Лист № 3
Всего листов 4
Метрологические и технические характеристики
20
Таблица 2 – Метрологические и технические характеристики
Наименование характеристики
РВСП-10000
Значение
РВС-20000
1 2 3
Номинальная вместимость, м
3
1000020000
Пределы допускаемой относительной
погрешности вместимости резервуара±0,1±0,1
(геометрический метод), %
Средний срок службы,
лет, не менее
Условия эксплуатации:
- температура окружающего воздуха,
о
С
- атмосферное давление, кПа
от минус 50 до плюс 50
от 84,0 до 106,7
Знак утверждения типа
наносится на титульные листы паспортов типографским способом.
Комплектность средства измерений
4 шт.
Количество
3
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначение
1 2
Резервуары вертикальные стальныеРВСП-10000 зав.№№ 12, 15, 16,
цилиндрические РВС-20000 зав.№ 1
Паспорта на резервуары -
Градуировочные таблицы -
4 экз.
4 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом
измерений 30 м, с грузом Р30У2Г (рег. № 51171-12);
- рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом
измерений 50 м, с кольцом Р50У2К (рег. № 51171-12);
-толщиномерультразвуковойБУЛАТ2,диапазонизмеренийтолщины
от 0,6 до 30 мм, ПГ±(0,001h+0,03) мм (рег. № 46426-11);
- нивелир оптический ADA Ruber-X32 с рейкой, диапазон измерений углов
от 0° до 360°, СКП измерения ±2,0 мм (рег. № 43704-10);
- теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных
от минус 55° до плюс 60°, горизонтальных от 0° до 360°, ±15” (рег. № 55446-13);
- штангенциркуль ШЦ-I, ПГ±0,1 мм (рег. № 22088-07);
- динамометр пружинный ДПУ-0,001-2, (0-100) Н (рег. № 1808-63);
- линейка измерительная металлическая, (0-300) мм, ПГ±0,1 мм (рег. № 34854-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы
в виде оттиска поверительного клейма.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам вертикальным
стальным цилиндрическим РВСП-10000, РВС-20000
Приказ Федерального агентства по техническому регулированию и метрологии
от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы
для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости
при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти
и нефтепродуктов. Общие технические условия
Изготовитель
Публичное акционерное общество «Транснефть» (ПАО «Транснефть»)
ИНН 7706061801
Адрес: 123112, г. Москва, ул. Пресненская набережная, д. 4, стр. 2
Заявитель
Общество с ограниченной ответственностью «Научно-исследовательский институт
трубопроводного транспорта» (ООО «НИИ Транснефть»)
ИНН 7736607502
Адрес: 117186, г. Москва, Севастопольский проспект, д. 47А
Телефон: +7 (495) 950-86-67
Web-сайт:
Испытательный центр
Обществосограниченнойответственностьюфирма«Метролог»
(ООО фирма «Метролог»)
Адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.13, офис 33
Телефон/факс: +7 (843) 513-30-75
Web-сайт:
E-mail:
Аттестат аккредитации ООО фирма «Метролог» по проведению испытаний средств
измерений в целях утверждения типа №RA.RU.312275 от 02.08.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
