Установка поверочная трубопоршневая Прувер С-100-0,05, ГРСИ 78430-20
Номер госреестра:
78430-20
Наименование СИ:
Установка поверочная трубопоршневая
Обозначение типа:
Прувер С-100-0,05
Производитель:
Альметьевское наладочное управление АО "Нефтеавтоматика", г.Альметьевск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 17
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77464
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установка поверочная трубопоршневая «Прувер С-100-0,05»
Назначение средства измерений
Установка поверочная трубопоршневая «Прувер С-100-0,05» (далее – ТПУ) предназна-
чена для воспроизведения, хранения и передачи единицы объема жидкости.
Описание средства измерений
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем
известного объема жидкости из калиброванного участка. Шаровый поршень совершает движе-
ние под действием потока жидкости, проходящей через калиброванный участок.
ТПУ состоит из следующих основных частей, смонтированных на стальной сварной ра-
ме: входного трубопровода, пусковой камеры, калиброванного участка, сигнализаторов (детек-
торов), расширителя (приемной камеры), выходного трубопровода, крана-манипулятора, ручно-
го привода, запорной арматуры, шарового поршня, средств измерений температуры и давления
утвержденного типа.
В качестве средств измерений температуры применяются: термометры лабораторные
электронные «ЛТ-300» (регистрационный номер в федеральном информационном фонде по
обеспечению единства измерений (далее - регистрационный номер) 45379-10), термометры
ртутные стеклянные лабораторные ТЛ-4 (регистрационный номер 303-91).
В качестве средств измерений давления применяются: манометры показывающие для
точных измерений МПТИ (регистрационный номер 26803-11), манометры точных измерений
МТИф (регистрационный номер 64929-16).
Общий вид ТПУ показан на рисунке 1.
ТПУ изготавливаются в передвижном исполнении.
При работе средство измерений (поверяемое, контролируемое) и ТПУ соединяют после-
довательно. Через технологическую схему с ТПУ и средство измерений устанавливают необхо-
димое значение расхода жидкости. Поток жидкости, проходящей через ТПУ, увлекает шаровой
поршень, который перемещается по калиброванному участку. При воздействии шарового
поршня на полусферическую часть детекторов происходит срабатывание их переключателей,
которые генерируют электрические сигналы, определяющие начало и окончание измерения и
поступающие в систему обработки информации (измерительно-вычислительный комплекс,
управляющий контроллер и т.п.), невходящую в состав ТПУ. Запуск шарового поршня ТПУ
осуществляется краном-манипулятором.
Метод поверки, контроля метрологических характеристик средств измерений основан на
определении количества жидкости, прошедшей через калиброванный участок ТПУ и через
средство измерений.
Для исключения возможности несанкционированного вмешательства на фланцевых со-
единениях калиброванного участка и детекторах (см. рисунок 2) предусмотрены места для ус-
тановки пломб, несущих на себе знак поверки (оттиск клейма поверителя).
Лист № 2
Всего листов 4

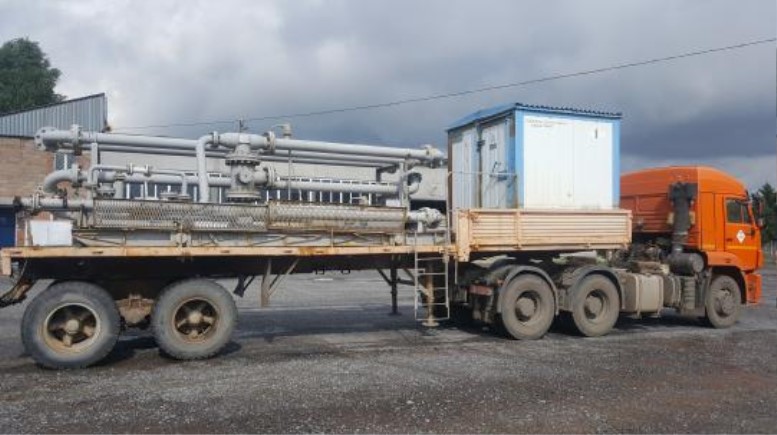

Рисунок 1 – Общий вид ТПУ
Фланцы калиброванного
участка ТПУ
Детекторы
Рисунок 2 – Схема установки пломб
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Метрологические и основные технические характеристики ТПУ приведены в таблицах 1, 2.
Таблица 1 – Метрологические характеристики
Наименование характеристикиЗначение
Номинальное значение вместимости калиброванного участка
(при температуре 20 °С и избыточном давлении 0 МПа), м
3
0,5
Пределы допускаемой относительной погрешности определе-
ния вместимости калиброванного участка, %
±0,05
Наименование характеристики
Значение
Номинальное значение диаметра калиброванного участка, мм
143
Таблица 2 – Основные технические характеристики
Лист № 3
Всего листов 4
Наименование характеристики
Значение
- частота переменного тока, Гц
Потребляемая мощность, В
×
А, не более
500
- избыточное давление измеряемой среды, МПа, не более
от 5 до 100
4,0
- температура окружающей среды, °С
от -30 до +50
- плотность, кг/м
3
вода, нефть, нефтепродукты
от 800 до 1200
- температура, °С
от -10 до +90
- кинематическая вязкость, сСт
от 0,55 до 150
Масса, кг
3100
Маркировка взрывозащиты детекторов
1 Exd II BT3Gb
Вариант исполнения
передвижной
Средний срок службы, лет, не менее
8
Средняя наработка на отказ, ч
2500
Продолжение таблицы 2
Параметры электрического питания:
- напряжение переменного тока однофазное, В
+
22
+
1
220
-
22
50
-
1
Условия эксплуатации:
- диапазон расхода, м
3
/ч
Параметры измеряемой среды:
- жидкость (измеряемая среда)
Размеры, мм, не менее
- длинна
- ширина
- высота
6700
2000
2200
Знак утверждения типа
наносится на титульном листе руководства по эксплуатации ТПУ типографским способом.
Комплектность средства измерений
Комплектность ТПУ приведена в таблице 3.
Таблица 3 – Комплектность ТПУ
НаименованиеОбозначениеКоличество
1 шт.
1 комплект
Установка поверочная трубопоршневая «Прувер С-–
100-0,05», заводской № 17
Эксплуатационная документация (руководство по–
эксплуатации, паспорт)
Комплект запасных частей и принадлежностей–
(по запросу)
1 комплект
Лист № 4
Всего листов 4
Поверка
осуществляется по документу МИ 1972-95 «Рекомендация. ГСИ. Установки поверочные
трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или
мерников».
Основные средства поверки:
- вторичный эталон единицы объема жидкости (установка поверочная с весовым устрой-
ством) в соответствии с ГПС (часть 2), утвержденной приказом Росстандарта от 07.02.2018 г.
№ 256;
- рабочий эталон 1-го разряда (мерник металлический) в соответствии с ГПС (часть 3),
утвержденной приказом Росстандарта от 07.02.2018 № 256.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик ТПУ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ТПУ, а так же на пломбы, установ-
ленные на контровочной проволоке согласно рисунку 3.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установке поверочной
турбопоршневой «Прувер С-100-0,05»
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной
схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вмести-
мости при статических измерениях, массового и объемного расходов жидкости
Изготовитель
Альметьевское наладочное управление акционерного общества «Нефтеавтоматика»
(АНУ АО «Нефтеавтоматика»)
ИНН 0278005403
Адрес: 423458, РТ, г. Альметьевск, ул. Объездная, д. 35
Телефон (факс): +7 (8553) 45-80-35
Е-mail:
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии – филиал Федераль-
ного государственного унитарного предприятия «Всероссийский научно-исследовательский
институт метрологии им. Д.И. Менделеева»
(ВНИИР – филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 420088, РТ, г. Казань, ул. 2-я Азинская, 7 «а»
Телефон: +7 (843) 272-70-62, факс: +7 (843) 272-00-32
Web-сайт:
Е-mail:
Аттестат аккредитации ВНИИР – филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по
проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от
24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
