Резервуары стальные вертикальные цилиндрические РВС-400, РВС-1000, ГРСИ 78419-20
Номер госреестра:
78419-20
Наименование СИ:
Резервуары стальные вертикальные цилиндрические
Обозначение типа:
РВС-400, РВС-1000
Производитель:
ООО СМУ "Спецмонтажстрой", г.С.-Петербург
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 4 шт. с зав.№ РВС-400: 3, 4; РВС-1000: 1, 2
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77453
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные вертикальные цилиндрические РВС-400, РВС-1000
Назначение средства измерений
Резервуары стальные вертикальные цилиндрические РВС-400, РВС-1000 предназначены
для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Описание средства измерений
Резервуары стальные вертикальные цилиндрические РВС-400, РВС-1000 представляют
собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками
и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные
патрубки.
Резервуары стальные вертикальные цилиндрические РВС-400 (заводские №№ 3, 4), РВС-
1000 (заводские №№ 1, 2) расположены: г. Тверь, ул. Бочкина, д.11, нефтебаза
АО «РН-Тверь».
Общий вид резервуаров стальных вертикальных цилиндрических РВС-400, РВС-1000
представлены на рисунке 1-2.

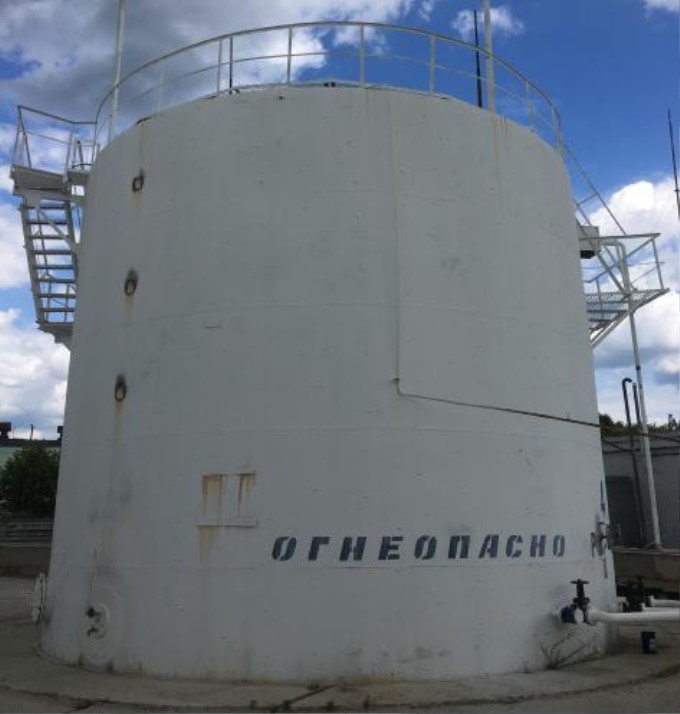

Рисунок 1 – Общий вид резервуаров стальных вертикальных цилиндрических РВС-400
Лист № 2
Всего листов 4

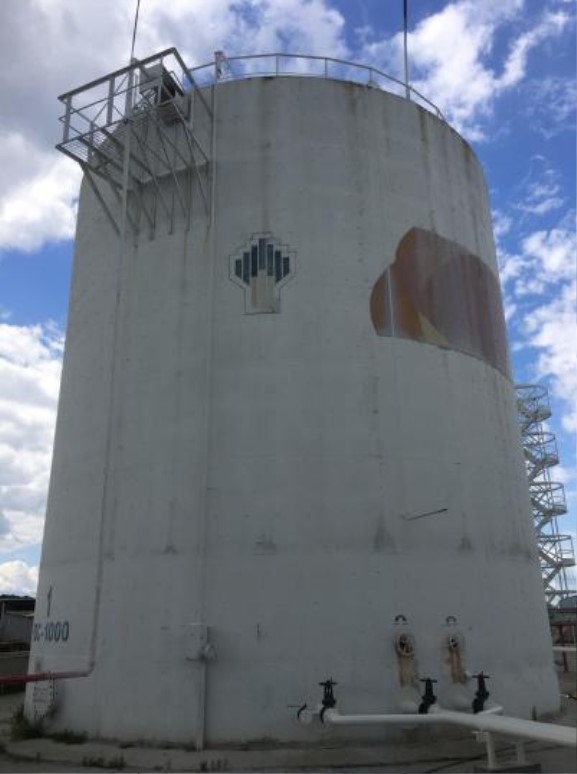

Рисунок 2 – Общий вид резервуаров стальных вертикальных цилиндрических РВС-1000
ПломбированиерезервуаровстальныхвертикальныхцилиндрическихРВС-400,
РВС-1000 не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики
Наименование характеристики
Значение
РВС-400 РВС-1000
400 1000
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности
определения вместимости резервуара, %
±0,20±0,20
Значение
30
Таблица 2 – Основные технические характеристики
Наименование характеристики
Средний срок службы, лет
Условия эксплуатации:
- температура окружающего воздуха,
о
С
- атмосферное давление, кПа
от -50 до +50
от 84,0 до 106,7
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Резервуар стальной вертикальный цилиндрический
Резервуар стальной вертикальный цилиндрический
Паспорт
Обозначение
РВС-400
РВС-1000
-
Количество
2 шт.
2 шт.
4 экз.
Поверка
осуществляется геометрическим методом по документу ГОСТ 8.570-2000 «ГСИ. Резервуары
стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (рег.№ 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (рег.№ 51171-12);
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм
(рег.№ 38230-08);
- штангенциркуль ШЦ-I-150-0,1 (рег.№ 260-05);
- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (рег.№ 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм
(рег.№ 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным
вертикальным цилиндрическим РВС-400, РВС-1000
Государственная поверочная схема для средств измерений массы и объема жидкости в
потоке, объема жидкости и вместимости при статических измерениях, массового и объемного
расходов жидкости, утвержденная приказом Федерального агентства по техническому
регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Изготовитель
Обществосограниченнойответственностью«СТРОИТЕЛЬНО-МОНТАЖНОЕ
УПРАВЛЕНИЕ «СПЕЦМОНТАЖСТРОЙ» (ООО СМУ «СПЕЦМОНТАЖСТРОЙ»)
ИНН 7805354051
Адрес: 196105, г. Санкт-Петербург, ул. Благодатная, д. 28, литер а, пом. 2н
Телефон: +7 (812) 939-47-66
Факс: +7 (812) 310-55-61
Лист № 4
Всего листов 4
Заявитель
Акционерное общество «РН-Тверь» (АО «РН-Тверь»)
ИНН 6905035353
Адрес: 170028, г. Тверь, ул. Набережная реки Лазури, д. 13 «А»
Телефон: +7 (4822) 53-33-00
Факс: +7 (4822) 53-33-10
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Сибирская интернет компания»
(ООО ИК «СИБИНТЕК»)
Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1
Телефон: +7 (495) 755-52-73, факс: +7 (495) 785-09-71
E-mail:
Аттестат аккредитации ООО ИК «СИБИНТЕК» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312187 от 29.05.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
