Номер госреестра:
78410-20
Наименование СИ:
Анализаторы ртути
Обозначение типа:
WA-5A
Производитель:
Фирма "Nippon Instruments Corporation" (NIC), Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.06.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77444
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы ртути WA-5A
Назначение средства измерений
Анализаторы ртути WA-5A (далее – анализаторы ртути), предназначены для
определения массовой концентрации ртути в анализируемых пробах в условиях лаборатории.
Описание средства измерений
Принципдействияанализаторовртутиоснованнаатомно-абсорбционной
спектроскопии. Ртуть высвобождается из коллектора посредством нагревания в потоке газа-
носителя и поглощается в ячейке атомно-абсорбционной спектроскопии. В качестве газа-
носителя используется атмосферный воздух.
Управление осуществляется с помощью программного обеспечения, установленного на
ПК, где так же анализируются измеренные значения. Анализаторы работают в двух режимах
измерений концентрации: низкий («LOW») от 5 до 500 нг/л включительно и высокий («HIGH»)
trial 500 до 50000 нг/л. Диапазон устанавливают вручную при помощи ПО в соответствии с
концентрацией исследуемого образца.
Конструктивно анализатор ртути выполнен в виде настольного прибора, состоящего из
блока анализа и блока управления.
Общий вид анализаторов ртути представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

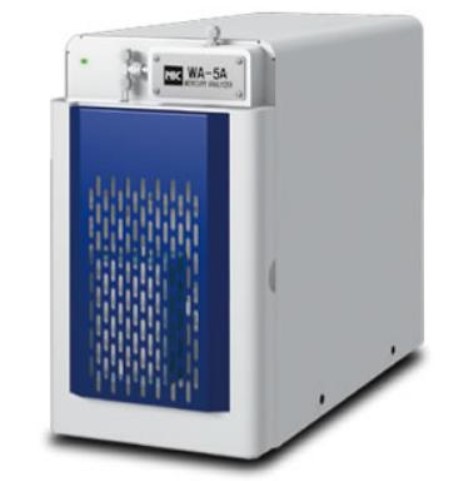

Рисунок 1 - Общий вид анализаторов ртути
Лист № 2
Всего листов 4
Программное обеспечение
Управление анализаторами ртути, обработка, отображение и хранение аналитической
информации осуществляется через внешний персональный компьютер (ПК), с помощью
специального программного обеспечения WA5Win версии не менее 1.3.
Программное обеспечение (ПО) размещается в энергонезависимой памяти внешнего ПК.
Несанкционированныйдоступкпрограммномуобеспечениюисключёнпосредством
ограничения прав учетной записи пользователя. ПО имеет идентификационные данные,
указанные в таблице 1.
Уровеньзащитыпрограммногообеспечения«средний»всоответствиис
Р 50.2.077-2014
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)
Значение
WA5Win
1.3
-
Метрологические и технические характеристики
Значение
от 5 до 50000
±10
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений массовой концентрации ртути, нг/л
Пределы допускаемой относительной погрешности
измерений массовой концентрации ртути, %
Пределы обнаружения массовой концентрации ртути, не
более, нг/л, в диапазоне:
- от 5 до 500 нг/л вкл.
- св. 500 до 50000 нг/л
±2,5
±30,0

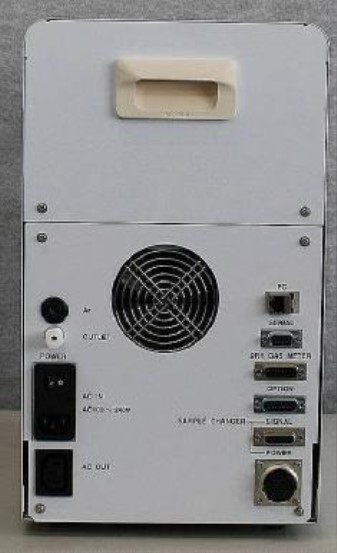

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Место
пломбирования
Лист № 3
Всего листов 4
Значение
от 0,0001 до 1000,0
от 0,1 до 1,0
253,7
от 100 до 240
50/60
390
230
460
13
Таблица 3 – Основные технические характеристики
Наименование характеристики
Диапазон показаний массовой концентрации ртути, нг
Скорость потока, л/мин
Длина волны, нм
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Габаритные размеры средства измерения, мм, не более
- высота
- ширина
- длина
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность, %, не более
от +15 до +35
от 10 до 80
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом
Комплектность средства измерений
-
Обозначение
-----
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Таблица 4 - Комплектность средства измерений
Наименование
Анализатор ртути WA-5A
Набор соединительных кабелей
Адаптер
Набор трубок
Предохранитель
Набор для анализа жидких проб методом
восстановления/испарения
CD-диск с программным обеспечением
Руководство по эксплуатации
Методика поверки
-
-
МП 008.Д4-20
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 008.Д4-20 «ГСИ. Анализаторы ртути WA-5A. Методика
поверки», утвержденному ФГУП «ВНИИОФИ» 15 января 2020 г.
Основные средства поверки:
Государственный стандартный образец состава водного раствора ионов ртути
ГСО 7343-96 (массовая концентрация ионов ртути 1,0 мг/л, границы относительной
погрешности концентрации элемента при доверительной вероятности (Р=0,95) ±1%).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносят на свидетельство о поверке методом наклеивания.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к анализаторам
ртути WA-5A
ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в жидких и твердых веществах и материалах. Основные положения
Техническая документация «Nippon Instruments Corporation», Япония
Изготовитель
«Nippon Instruments Corporation» («NIC»), Япония
Адрес: 4-14-4 Sendagaya, Shibuya, Tokyo 151-0051, Japan
Телефон: +81 3 3479 6014
Факс: +81 3 3479 6166
Web-сайт:
Ошибка! Источник ссылки не найден.
Заявитель
Общество с ограниченной ответственностью «Неолаб» (ООО «Неолаб»)
ИНН 7704642007
Адрес: 119034, г. Москва, Еропкинский пер., д. 16
Телефон: +7 (495) 648-60-80
Факс: +7 (495) 646-61-81
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
