Номер госреестра:
78404-20
Наименование СИ:
Дозиметры гамма-излучения
Обозначение типа:
ДКГ Валдай
Производитель:
ООО "Политехформ-М", г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.06.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77438
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозиметры гамма-излучения ДКГ «Валдай»
предназначены для
гамма-излучения и
(
(
Назначение средства измерений
Дозиметры гамма-излучения ДКГ «Валдай» (далее – дозиметры)
измерений мощности амбиентного эквивалента дозы (МАЭД)
H
*
10
)
амбиентного эквивалента дозы (АЭД)
H
*
10
)
гамма-излучения.
Описание средства измерений
Принцип действия дозиметра основан на регистрации гамма-излучения счетчиком
Гейгера-Мюллера. При попадании гамма-излучения в чувствительный объем счетчика
происходит ионизация газа. Под действием приложенного напряжения заряды собираются на
электродах, усиливаются и преобразуются в сформированные электрические импульсы, число
которых в единицу времени пропорционально мощности дозы МАЭД.
Микропроцессор осуществляет подсчет электрических импульсов, вычисление, хранение
и индикацию результатов измерений, управление режимами работы. Для обмена информации с
ПЭВМ предусмотрен канал передачи данных через Bluetooth.
Конструктивно дозиметр представляет собой прибор, состоящий из алюминиевого
водонепроницаемого корпуса, в котором размещена плата с электронными компонентами и
детектором (счетчик Гейгера-Мюллера), а также элемент питания. В верхней части лицевой
панели находится жидкокристаллический дисплей, в средней части расположены кнопочные
органы управления.
Измерение накопленного АЭД осуществляется независимо от выбора режима
измерений, а показания выводятся в нижней части главного экрана.
Дозиметры имеют звуковую и световую сигнализации, информирующих пользователя о
превышении предустановленных порогов по АЭД и МАЭД, а также визуальную и звуковую
сигнализацию при падении напряжения питания ниже 2,7 В и выявленных
неисправностях прибора в ходе самодиагностики.

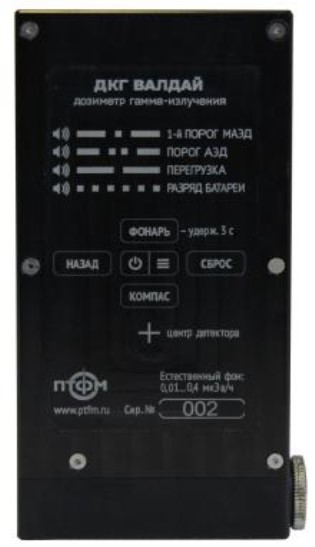

Общий вид дозиметра представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Лист № 2
Всего листов 6
Рисунок 1 – Общий вид дозиметра
Программное обеспечение
Используемое в дозиметрах программное обеспечение (ПО) состоит из двух ПО:
- встроенного ПО, предназначенного для расчета и вывода на дисплей измеренных
значений, обработки сигналов от счетчика импульсов, хранения данных;
-прикладногоПО,входящеговсоставкомплектапоставкидозиметров,
предназначенного для отображения и хранения информации об измерениях, а также для
осуществления настроек работы дозиметров через ПЭВМ.
Рисунок 2 – Схема пломбировки дозиметра от несанкционированного доступа
Место
пломбировки
Лист № 3
Всего листов 6
С помощью прикладного ПО дозиметров осуществляют настройки, не влияющие на
результаты измерений.
ПО можно идентифицировать при включении дозиметров. Производителем не
предусмотрен иной способ идентификации ПО.
Метрологически значимой частью является встроенное ПО. Конструкция дозиметров
исключает возможность несанкционированного влияния на программное обеспечение СИ и
измерительную информацию.
Уровень защиты встроенного программного обеспечения «высокий», прикладного
программного обеспечения «средний» в соответствии с Р50.2.077-2014.
Т а б л и ц а 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Boot loader
Дозиметр Валдай
v1.02
1.01
EE2641AA
7cb47d05
Идентификационное наименование ПО:
встроенное ПО
прикладное ПО
Номер версии (идентификационный номер) ПО:
встроенное ПО
прикладное ПО
Цифровой идентификатор ПО
встроенное ПО
прикладное ПО
Алгоритм вычисления цифрового идентификатора
встроенное ПО
прикладное ПО
СRС32
СRC32
Метрологические и технические характеристики
от 1·10
-7
до 10
±25
Т а б л и ц а 2 – Метрологические характеристики
Наименование характеристикиЗначение
Диапазон энергий регистрируемого гамма-излучения, МэВ
от 0,03 до 3,0
(
Диапазон измерений мощности амбиентного эквивалента дозы
(МАЭД) гамма-излучения
H
*
10
)
, мЗв·ч
-1
от 1·10
-4
до 25
(
Диапазон измерений амбиентного эквивалента дозы (АЭД)
гамма-излучения
H
*
10
)
, Зв
Пределы допускаемой основной относительной погрешности
измерений МАЭД гамма-излучения, %
±
13
Пределы допускаемой основной относительной погрешности
измерений МАЭД гамма-излучения в поисковом режиме, %
±
25
Пределы допускаемой основной относительной погрешности
измерений АЭД гамма-излучения, %
±
10
Энергетическая зависимость дозиметров относительно энергии
гамма-излучения в диапазоне от 0,662 до 1,25 (
137
Сs), МэВ, %
Лист № 4
Всего листов 6
±10
±12
от +15 до +25
от 30 до 80
от 84,0 до 106,7
Продолжение таблицы 2
Наименование характеристики
Значение
Зависимость чувствительности дозиметров от направления
падения излучения (анизотропия) при градуировке, %, не более:
- для энергии гамма-излучения 0,662 МэВ (
137
Сs) при
изменении угла падения излучения от 0 до ±45°
от ±135до ±180°
Пределы допускаемой дополнительной относительной
погрешности измерений МАЭД и АЭД при изменении
температуры окружающей среды в диапазоне рабочих температур
на каждые 10 °С, %
±5
Нормальные условия измерений:
– температура окружающей среды, °С
– относительная влажность, %
– атмосферное давление, кПа
от -30 до +55
Значение
20
1 000
±5
2,8
от 2,7 до 3,8
162
80
27
0,5
Т а б л и ц а 3 – Основные технические характеристики
Наименование характеристики
Время установления рабочего режима, с, не более
Время непрерывной работы при питании от полностью заряженного
одного аккумулятора в нормальных условиях, ч, не менее
Нестабильность показаний за 24 часа непрерывной работы, %, не более
Ток потребления в нормальных условиях, мА, не более
Электрическое питание от одного литий-ионного аккумулятора типа
18650 (18×65 Li-ion) напряжением, В
Габаритные размеры, мм, не более:
– высота
– ширина
– глубина
Масса, кг, не более
Рабочие условия эксплуатации:
– температура окружающей среды, °С
– относительная влажность окружающего воздуха при температуре +35
°С, %, не более
– атмосферное давление, кПа
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч, не менее
98
от 60,0 до 106,7
15
30 000
Знак утверждения типа
наносится на корпус дозиметра фотоспособом и на титульные листы руководства по
эксплуатации и паспорта типографским способом.
Комплектность средства измерений
Т а б л и ц а 4 – Комплектность средства измерений
Наименование
Дозиметр гамма-излучения
Обозначение
ДКГ «Валдай»
Кол-во (шт.)
1
Лист № 5
Всего листов 6
Обозначение
Кол-во (шт.)
Продолжение таблицы 4
Наименование
Комплект принадлежностей:
- аккумулятор
- зарядное устройство
- чехол
Диск с программным обеспечением
Руководство по эксплуатации
Паспорт
Методика поверки
Коробка упаковочная
18650
MasterCharger 1B Robiton
-
-
45167996.412113.001РЭ
45167996.412113.001ПС
РТ-МП-6404-03-2020
-
1
1
1
1
1
1
1
1
Поверка
осуществляется по документу РТ-МП-6404-03-2020 «ГСИ. Дозиметры гамма-излучения ДКГ
«Валдай». Методика поверки», утверждённому ФБУ «Ростест-Москва» 13 января 2020 г.
Основные средства поверки:
-установкаповерочнаядозиметрическаягамма-излученияУПГД-2М-Дс
источником
137
Cs (регистрационный номер в Федеральном информационном фонде 32425-06),
обеспечивающая воспроизведение МАЭД в пределах от 5·10
-7
до 5·10
-2
Зв·ч
-1
, с погрешностью
не более ±5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к дозиметрам гамма-
излучения ДКГ «Валдай»
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие
технические требования и методы испытаний
ГОСТ 8.070-2014 ГСИ. Государственная поверочная схема для средств измерений
поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и
электронного излучений
ГОСТ Р 8.804-2012 ГСИ. Государственная поверочная схема для средств измерений
кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной
дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей
амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии
рентгеновского и гамма-излучений
ТУ 26.51.41-001-45167996-2019 Дозиметр гамма-излучения ДКГ «Валдай». Технические
условия
Лист № 6
Всего листов 6
Изготовитель
Общество с ограниченной ответственностью «ПОЛИТЕХФОРМ-М»
(ООО «ПОЛИТЕХФОРМ-М»)
ИНН 7724187733
Адрес: 115404, г. Москва, ул. Ряжская, д. 13, к. 1
Телефон: +7 (499) 218-26-14, факс: +7 (499) 218-26-24
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево
Телефон: +7 (495) 546-45-00, факс: +7 (495) 546-45-01
Web-сайт:
Е-mail:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 61304-15 | Источники альфа-излучения закрытые с радионуклидом плутоний-239 | Нет данных | ФГУП "ПО "Маяк", г.Озерск | 3 года | Перейти |
| 78240-20 | Комплекс аппаратно-программный на базе газоанализатора | ГАММА-100 | ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск | 1 год | Перейти |
| 26415-06 | Счетчики электрической энергии | ГАММА 3 | ФГУП "Государственный Рязанский приборный завод" (ГРПЗ), г.Рязань | 10 лет - для класса точности 0,5S; 1 и 2; 5 лет - для класса точности 0,2S | Перейти |
| 42991-09 | Измерители мощности излучения | ИМИ-02 | ООО "Бином", г.Калуга | 1 год | Перейти |
| 24975-08 | Дозиметры-радиометры | МКС-05 ТЕРРА | ООО НПП "Доза", г.Москва | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
