Трансформаторы тока ТФНД-35М, ТФНД-110М-II, ГРСИ 78368-20
Номер госреестра:
78368-20
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТФНД-35М, ТФНД-110М-II
Производитель:
ПО "Запорожтрансформатор", Украина, г.Запорожье
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 15 шт. с зав.№ ТФНД-35М: 16800, 16816, 2815; ТФНД-110М-II: 177, 268, 288, 3805, 3806, 3808, 4172, 1527, 1525, 1523, 3585, 3620
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77399
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТФНД-35М, ТФНД-110М-II
Назначение средства измерений
Трансформаторы тока ТФНД-35М, ТФНД-110М-II (далее по тексту – трансформаторы
тока) предназначены для передачи сигнала измерительной информации приборам измерения,
защиты, автоматики, сигнализации и управления в электрических цепях переменного тока
промышленной частоты.
Программное обеспечение
отсутствует.
Описание средства измерений
Принцип действия трансформаторов тока основан на явлении электромагнитной
индукции переменного тока. Ток первичной обмотки трансформаторов тока создает
переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке
создается ток, пропорциональный первичному току.
Внешний вид трансформаторов тока представляет собой опорную конструкцию. Выводы
первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной
обмоткирасположенынакорпусетрансформаторатокаизакрываютсязащитной
металлической крышкой с целью ограничения доступа к измерительной цепи.
ТрансформаторытокавыпущенывследующихмодификацияхТФНД-35М,
ТФНД-110М-II, которые отличаются друг от друга значением номинального напряжения,
номинального первичного и вторичного тока и номинальной вторичной нагрузки.
Общий вид средства измерений и схема пломбировки от несанкционированного
доступа приведены на рисунке 1.

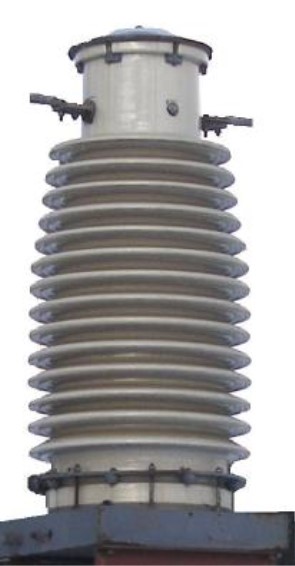

Рисунок 1 – Общий вид средства измерений и схема пломбировки
от несанкционированного доступа
Место пломбировки
Лист № 2
Всего листов 3
Метрологические и технические характеристики
6800, 168162815
0,50,5
Таблица 1 – Метрологические характеристики трансформаторов тока ТФНД-35М
Наименование характеристики
1
Значение для заводских номеров
Номинальное напряжение, кВ3535
Номинальный первичный ток I
1ном
, А 60075
Номинальный вторичный ток I
2ном
, А 5 5
Номинальная частота f
ном
, Гц5050
Класс точности вторичных обмоток
для измерений и учета
Номинальная вторичная нагрузка
(с коэффициентом мощности cos φ = 0,8), В∙А
3030
3585, 3620
0,50,50,50,5
Таблица 2 – Метрологические характеристики трансформаторов тока ТФНД-110М-II
Значение для заводских номеров
Наименование характеристики177, 268, 3805, 3806, 1527, 1525,
2883808, 41721523
Номинальное напряжение, кВ110110110110
Номинальный первичный ток I
1ном
, А 2000 1500750750
Номинальный вторичный ток I
2ном
, А 1 5 5 1
Номинальная частота f
ном
, Гц 50 50 50 50
Класс точности вторичных обмоток
для измерений и учета
Номинальная вторичная нагрузка
(с коэффициентом мощности cos φ = 0,8), В∙А
20202020
от -40 до +40
Значение
Таблица 3 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
– температура окружающей среды, °С
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Трансформатор тока
Трансформатор тока
Паспорт
Паспорт
Обозначение
ТФНД-35М
ТФНД-110М-II
ТФНД-35М
ТФНД-110М-II
Количество
3 шт.
12 шт.
3 экз.
12 экз.
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика
поверки».
Основные средства поверки:
– трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный
номер в Федеральном информационном фонде 27007-04);
– прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном
фонде 24719-03);
Лист № 3
Всего листов 3
– магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном
фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока
ТФНД-35М, ТФНД-110М-II
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Изготовитель
ПО «Запорожтрансформатор», Украина (изготовлены в период с 1972 по 1980 гг.)
Адрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, 3
Заявитель
Общество с ограниченной ответственностью «Инженерный центр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-cайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации,метрологииииспытаний в г.Москвеи Московскойобласти»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт:
E-mail:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обес-
печения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
