Измеритель характеристик частичных разрядов ИЧР 201, ГРСИ 78359-20
Номер госреестра:
78359-20
Наименование СИ:
Измеритель характеристик частичных разрядов
Обозначение типа:
ИЧР 201
Производитель:
ООО "ТЕСТСЕТ", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 17
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 77390
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измеритель характеристик частичных разрядов ИЧР 201
Назначение средства измерений
Измеритель характеристик частичных разрядов ИЧР 201, заводской № 17 (далее –
измеритель или ИЧР 201), предназначен для измерений кажущегося заряда импульсов
частичных разрядов при испытаниях электрической прочности изоляции электрооборудования
стандартными испытательными переменными напряжениями промышленной частоты в
условиях специально оборудованных стендов и лабораторий.
Описание средства измерений
ПринципдействияИЧР201основаннаизмерениимгновенныхзначений
испытательного напряженияс последующим выделением импульсных сигналов,
соответствующих частичным разрядам (ЧР) в изоляции испытуемого электрооборудования и
определении характеристик этих сигналов. При измерениях обеспечивается шумовая,
пороговая и позиционная фильтрация цифрового сигнала ЧР и визуальное отображение
осциллограмм на экране компьютера.
Измеритель обеспечивает возможность измерений характеристик ЧР в соответствии с
требованиями ГОСТ 20074-83 и ГОСТ Р 55191-2012 с регистрацией и представлением
результатов измерений в цифровой и графических формах.
Измеритель состоит из прибора ИЧР 201, соединяемого с персональным компьютером
по шине USB 2.0, измерительного элемента (ИЭ), двух фильтров высоких частот (ФВЧ) и
градуировочного генератора ЧР (ГГЧР).
Испытательное напряжение с объекта испытаний поступает на блок (блоки) ФВЧ, с
выхода которого (которых) подлежащие измерению сигналы ЧР подаются на ИЭ для
предварительной обработки и передачи в ИЧР 201 для дальнейшей обработки, измерения и
регистрации.
ИЭ включает в себя разделительный трансформатор, входной усилитель, электронные
интеграторы и измерительный мост. Измерительный вход ИЭ – дифференциальный,
симметричный, изолированный от корпуса. Соединение с корпусом осуществляется двумя
наборами резисторов, образующими плечи моста. Диапазон регулировок плеч моста
обеспечивает максимальные соотношения емкостей объекта испытания и соединительного
конденсатора от 0,1 до 10.
Градуировочный генератор частичных разрядов (ГГЧР) предназначен для градуировки
приборов и систем измерения характеристик ЧР в соответствии с требованиями стандартов.
Конструктивно ГГЧР выполнен в виде отдельного переносного прибора с ручными органами
управления на лицевой панели, имеет батарейное (либо от ИЧР 201) питание и может
эксплуатироваться автономно.
Общий вид средства измерений и схема пломбировки от несанкционированного доступа
представлены на рисунке 1.
Лист № 2 Trial
листов 5
Место пломбировки

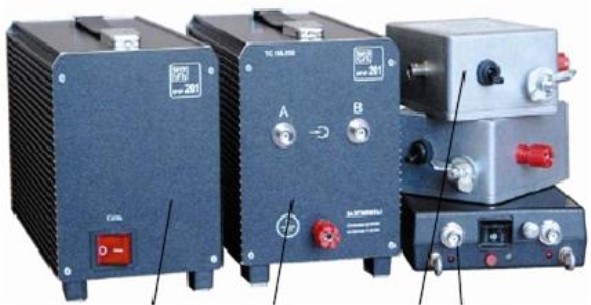

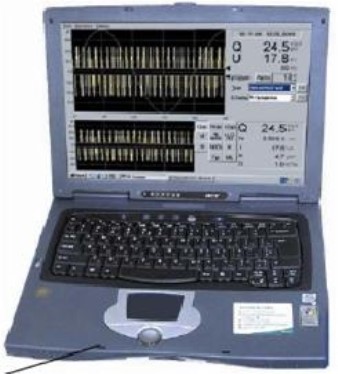

1 – прибор ИЧР 201; 2 – измерительный элемент (ИЭ); 3 – фильтры высоких частот (ФВЧ);
4 – градуировочный генератор ЧР (ГГЧР); 5 – компьютер "ноутбук"
Рисунок 1 – Общий вид измерителя характеристик частичных разрядов ИЧР 201
и схема пломбировки от несанкционированного доступа
Программное обеспечение
Приработесизмерителемиспользуетсяспециальнаяпрограммауправления
измерениями,обработкойирегистрациейизмерительнойинформации "PDScanner",
работающая в операционной системе Windows XP.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данныеЗначение
Идентификационное наименование ПОPDScanner
Номер версии (идентификационный номер) ПО 2.1
Цифровой идентификатор ПО -
Метрологические характеристики ИЧР 201 нормированы с учетом ПО.
12345
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Значение
от 1 до 2000
±1
±15
от 1 до 2000
Таблица 2 – Метрологические характеристики
Наименование характеристики
Прибор ИЧР 201
Диапазон измерений кажущегося заряда ЧР, пКл
Пределы допускаемой погрешности измерений кажущегося заряда ЧР:
абсолютной, в диапазоне от 1 до 10 пКл включ. пКл
относительной, в диапазоне св. 10 до 2000 пКл, %
Генератор ГГЧР
Диапазон заряда генерируемых импульсов, пКл
Пределы допускаемой погрешности измерения заряда генерируемых
импульсов:
абсолютной, в диапазоне от 1 до 10 пКл включ., пКл
относительной, в диапазоне св. 10 до 2000 пКл, %
±0,5
±5
220 ± 22
50 ± 0,5
Значение
«+»; «-»; «+/−»
от 40 до 400
150
250
110
170
2,6
Таблица 3 – Основные технические характеристики
Наименование характеристики
Прибор ИЧР 201
Полярность измеряемых импульсов ЧР
Частота испытательного напряжения, Гц
Параметры электропитания – стандартная однофазная сеть переменного
тока
- напряжение, В
- частота, Гц
Потребляемая мощность, В·А, не более
Габаритные размеры, мм, не менее
- длина
- ширина
- высота
Масса, кг, не более
Генератор ГГЧР
Диапазон изменения амплитуд импульсов, В
Диапазон изменения длительностей импульсов, мкс
Длительность фронтов (переднего и заднего) импульсов, нс, не более
Диапазон частот синусоидального напряжения синхронизации 120 В, Гц,
Максимальная частота следования импульсов, кГц
Электропитание
от 0,1 до 20
от 0,1 до 6000
20
от 40 до 4000
200
- от ИЧР 201
- батарея 7,2 В
245
125
20
0,6
7
Габаритные размеры, мм, не менее
- длина
- ширина
- высота
Масса, кг, не более
Измеритель в комплекте
Средний срок службы, лет
Условия эксплуатации:
температура окружающего воздуха, °C
относительная влажность воздуха при +20 °C, %
атмосферное давление, мм рт. ст.
от +15 до +25
от 50 до 80
от 630 до 795
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на боковую панель прибора ИЧР 201 с нанесением защитного полимерного
покрытия.
Комплектность средства измерений
Обозначение
Количество
ТС.411733.002
ТС 110.121
1 шт.
1 шт.
ТС 110.117
БШИП.411733.002
-
2 шт.
1 шт.
1 шт.
Таблица 4 – Комплектность средства измерений
Наименование
Измеритель в составе:
Прибор ИЧР 201
Измерительный элемент ИЭ
(выносной измерительный блок ВИБ)
Фильтр высоких частот ФВЧ
Градуировочный генератор частичных разрядов ГГЧР
Переносной компьютер («ноутбук») IBM PC
Комплект кабелей:
-сетевой;
-высокочастотные;
-управление;
-связь с компьютером;
-управление ИЧР 201
Программа управления прибором и обработки информации
Руководство по эксплуатации
Формуляр
Методика поверки
№ 1
№ 2, № 3
№ 4
№ 5
№ 6
PDScanner
ТС.411733.002 РЭ
ТС.411733.002 ФО
МП 15-262-2019
1 шт.
2 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 15-262-2019 «ГСИ. Измеритель характеристик частичных
разрядов ИЧР 201. Методика поверки», утвержденному ФГУП «УНИИМ» 30.12.2019 г.
Основные средства поверки:
- Рабочий эталон 2 разряда единицы импульсного электрического напряжения по
ГОСТ Р 8.761-2011 (осциллограф универсальный HDO4054, регистр. № 60449-15);
- Рабочий эталон 3 разряда единицы напряжения постоянного электрического тока по
ГОСТ Р 8.027-2001 (калибратор универсальный Н4-7, регистр. № 22125-01).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в ГОСТ Р 55191-2012 (МЭК 60270:2000), ГОСТ 20074-83 и Руководстве по
эксплуатации.
Нормативные документы, устанавливающие требования к измерителю характеристик
частичных разрядов ИЧР-201
ГОСТ20074-83Электрооборудованиеиэлектроустановки.Методизмерения
характеристик частичных разрядов
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений
импульсного электрического напряжения
ГОСТ Р 55191-2012 (МЭК 60270:2000) Методы испытаний высоким напряжением.
Измерения частичных разрядов
Лист № 5
Всего листов 5
Изготовитель
Общество с ограниченной ответственностью «ТЕСТСЕТ» (ООО «ТЕСТСЕТ»)
ИНН 7801013766
Адрес: 199106, г. Санкт-Петербург, В.О., 24 линия, 3/7
Телефон: +7 (812) 327-81-59
Факс: +7 (812) 528-56-33
Web-сайт:
E-mail:
Заявитель
Общество с ограниченной ответственностью «ИНСТА-СИЛ» (ООО «ИНСТА-СИЛ»)
Адрес: 618200, Пермский край, г. Лысьва, ул. Караулова, д.2, а/я 132
Телефон/факс: +7 (34249) 6-47-48, 6-65-31, 2-32-88, 6-59-94
E-mail:
Испытательный центр
Уральский научно-исследовательский институт метрологии – филиал Федерального
государственногоунитарногопредприятия«Всероссийскийнаучно-исследовательский
институт метрологии им. Д.И. Менделеева»
(УНИИМ – филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон (факс): +7 (343) 350-26-18 / +7 (343) 350-20-39
Е-mail:
Web-сайт:
Аттестат аккредитации УНИИМ – филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по
проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от
10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
